Крыша двухскатная своими руками без мауэрлата: крепление стропил без мауэрлата на односкатной и двухскатной кровле. Можно ли обойтись без мауэрлата?

Содержание

крепление стропил без мауэрлата на односкатной и двухскатной кровле. Можно ли обойтись без мауэрлата?

Многие люди интересуются обустройством крыши без мауэрлата. Для начала надо уточнить, можно ли обойтись без него. В зависимости от этого разбираются уже с креплением стропил без мауэрлата на односкатной и двухскатной кровле.

Можно ли обойтись без мауэрлата?

Строительство домов многие люди стремятся упростить. Это касается и исполнения кровли. Сократить трудности можно путем отказа от мауэрлата. Но не все так легко и элегантно выходит на самом деле. Не всегда удается избавиться от мауэрлатов, потому что это оборачивается серьезными негативными последствиями.

Некоторые мастера и архитекторы даже рекомендуют вовсе избегать подобного упрощения. Во всех каменных постройках во всяком случае мауэрлат надо использовать точно.

Сама эта опора должна делаться с использованием гидроизоляции. В некоторых вариантах, по отзывам опытных кровельщиков, может использоваться замена мауэрлата монолитными поясами сечением 200х250. Рекомендуется насыщать их 4-мя арматурными нитями; потому подходить к этой теме нужно с большой осторожностью.

Каким должно быть основание для стропильной системы?

Независимо от наличия или отсутствия мауэрлата придется использовать максимально прочную и стабильную опору. При отсутствии подпорки для балок допускается формирование стропильных ферм исключительно по висячей схеме. Проще всего выглядит классическая подпорка, в которую входят:

  • затяжка;
  • подкосы;
  • 1 подбалка.

Затяжной узел должен быть расположен посередине. Эти подвесные комплексы востребованы при большой величине пролета. Спаренная подпорка, кроме тех же элементов, включает еще и ригель, оказывающийся распоркой, вставленной в промежутки досок. Изредка применяется тройная подпорка, в которой есть 3 простые или 1 двойная и 1 одинарная система. Такое решение уже достаточно сложное, и прибегать к нему надо только в крайнем случае, консультируясь с профессионалами.

Как крепить стропила?

Односкатная крыша заслуженно считается самой простой и при этом неординарно выглядящей схемой. Выполнить подобную конструкцию могут даже рядовые застройщики собственными руками. Проблема состоит в выборе подходящего проекта, адаптированного под российские погодные условия.

Если дом выполнен из бревен или построен по каркасной технологии, вместо мауэрлата к балкам перекрытия присоединяется завершающий венец или же расположенная сверху обвязка.

Иногда прочности стройматериала не хватает — в этом случае перенос нагрузки на перекрытие обеспечивают стойки, расставляемые с шагом примерно 1 м, по которым крепятся прогоны, и уже к этим прогонам монтируют ноги стропил.

При отсутствии армопояса в деревянном доме закладка шпилек невозможна. Тогда приходится применять штифты с головкой шестигранной формы. В просверленное отверстие забивают стальной стержень. Через него притягивают брус к стене. Затяжка производится шестигранным ключом оптимальной величины.

В средней полосе РФ пролет длиной до 5,5 м создается из балок 5-15 см. Если он не превышает в длину 4 м, можно ограничиться балкой 5-10 см. Однако далеко не все так просто. В норме требуется тщательно рассчитывать нагрузку, учитывать воздействие снега и ветра. Соответственно этому определяют правильные характеристики балочных конструкций.

Двухскатная крыша тоже может быть оформлена с присоединением стропил непосредственно к перекрывающим балкам. Но тогда к стенам и балкам применяются специальные требования — повышенная надежность очень важна. Нагрузки будут сосредоточены там же, где опираются балки перекрытия. Стоит учесть, что во многих случаях правильнее применять все же мауэрлат.

Его обустройство помогает однородно распределить механические воздействия.

Поставить своими руками каркас вальмовой или иной четырехскатной кровли тоже несложно. Оптимальным решением считается наслонное исполнение. Оно увеличивает общую прочность и облегчается сборку. Очень важны точные грамотные расчеты. Даже небольшая ошибка приводит к деформациям или серьезным разрушениям.

Чем выше здание, тем интенсивнее воздействие ветровой энергии. Однако облегчается ситуация со снежными заносами и наледями. Угол наклона рассчитывают индивидуально. Лучше поручить такую работу квалифицированным инженерам. Распространенной ошибкой является опирание крыши второго этажа на стены из газобетона; мауэрлаты и обвязочные пояса в этом случае одинаково обязательны, и обойтись затяжками нельзя.

Стоит учесть и другие нюансы монтажа висячих стропил. Шарнирная арка треугольной формы образуется парой балок, соединяемых в коньке. Нижние основания упирают в брус горизонтальной формы. Используют обязательно затяжки. Высота коньков в конструкциях не может быть менее 1/6 от фермового пролета; врубку конькового узла ведут с эксцентриситетом, что сокращает изгиб балок.

Шарнирные арки с «бабками» отличаются более сложным строением. В них используется длинная затяжка. Нагрузка на нее достаточно велика, и потому прогиб под собственной массой очень вероятен.

Пресловутая «бабка» крепится для компенсации нагрузок и нивелирования прогибов. Важно: это изделие должно монтироваться максимально четко и правильно.

При расчетах висячих стропил внимательно изучают:

  • габариты перекрываемых комнат;
  • наличие мансард и чердачных помещений;
  • ожидаемую предельную нагрузку;
  • углы наклона скатов;
  • типы систем стропил;
  • материалы стен и крыши.

Как сделать вальмовую крышу без мауэрлата, смотрите далее.

как построить самому без ошибок

Давно мечтаете обзавестись небольшим сараем для того, чтобы складывать туда все инструменты, или в ваших планах большое и светлое помещение для животных, мастерской или склада строительных материалов? Тогда вам нужен хороший проект и грамотный подход к расчету нагрузок.

Если вы живете в России, для вас самым оптимальным вариантом будет двускатная крыша сарая – своими руками такую построить проще простого. А как именно, мы сейчас подробно расскажем и покажем.

Построить такую крышу вы легко сможете самостоятельно: достаточно сделать небольшой эскиз для начала, чтобы определиться с будущим дизайном и архитектурой и составить по нему подробный чертеж. Как здесь:


Итак, для начала мы советуем вам составить подробный проект, который поможет вам сделать двускатную крышу своими руками без изъянов, перекосов и подобных им проблем.

Функциональность крыши сарая

Первым делом определитесь с функциональностью такой конструкции. Так, нередко двухскатная крыша устраивается с чердаком, даже если речь идет об обычном сарае. Например, чтобы можно было занести на просушку сено или просто ненужные вещи:

Устройство двухскатной крыши

От назначения сарая уже будет зависеть то, будете ли вы делать перекрытие, или оставите пространство под крышей открытым и вентилируемым. В основном же вам понадобится уделить внимание таким конструктивным элементам:

Два ската такой крыши соединяются в коньке. Для организации свеса крыши изготавливаются так называемые кобылки – специальные элементы, которые по своей толщине немного меньше обычных стропил и по своей сути продолжают их за стены сарая.

Та самая балка, которые соединяет между собой стропильные ноги, называется затяжкой. Затяжка используется только тогда, когда стропила для сарая изготавливаются висячими – без специальной опоры на внутреннюю стену или перегородку, какие вообще встречаются сами по себе в сараях редко.

Устройство разноскатной крыши

Но помните, что проекты сарая с разноскатной крышей подразумевают строительство двух отдельных односкатных крыш, которые не имеют общего конька:

А потому, если вы хотели именно такую крышу, рассматривайте ее как сочетание двух односкатных, со всеми особенностями строительства таковых, но не как двускатную. А как правильно строить односкатные крыши, на нашем сайте есть много замечательного материала.

Но перед подготовкой материала для стропил, соорудите фундамент и стены. От этого вы будете отталкиваться, насколько прочной и сложной вы сможете строить саму крышу.

Ведь этот элемент сарая также имеет свой вес, и нельзя, к примеру, сооружать тяжелую массивную кровлю для хлипких каркасных стен. Как и нет смысла бояться создать лишнюю нагрузку на стены, которые были построены из прочного и долговечного материала.

Строительство фундамента

Для небольшой садовой постройки вам вполне подойдет небольшой деревянный фундамент, который обработан антисептиками от гниения:

Для массивного сарая с тяжелыми стенами (например, из камня) придется строить основательный ленточный фундамент с разной глубиной углубления. А в качестве фундамента для сарая средних размеров идеально подойдет столбчатый:

Вычислять сложные точные нагрузки на такой фундамент не стоит, как это делается обычно для целого жилого дома, но интуитивно вы должны понимать, что от качества основания зависит долговечность постройки, но «деньги закапывать в землю», как любят выражаться профессиональные строители, также не стоит.

Рассчитываем материал для стропил

А теперь перейдем непосредственно к строительству самой крыши. Стропила – это деревянные или металлические балки, которые служат несущим элементом крыши. Усилить стропильные фермы для крыши сарая вы можете специальными внутренними перегородками, которые имеют свои названия:

Вот хороший пример, как эти элементы реализуется в живом строительстве:

Готовые стропильные фермы двухскатной крыши представляет собой правильные треугольники, если вы строите симметричную крышу, и разносторонние, если асимметричную или несимметричную. Но, если в вашем сарае будет внутренняя стена, вам лучше построить двускатную крышу по системе наслонных стропил, которые дополнительно опираются на такую перегородку. Но все это нужно будет монтировать на высоте, а не заранее на земле.

Также хотим предложить вам наш онлайн-калькулятор для расчета такой крыши. Он абсолютно бесплатен.

Выбираем материал

В зависимости от того, насколько крыша вашего сарая будет тяжелой, решите, нужны вам деревянные стропила или металлические:

Единственный минус металлических стропил в том, что они обладают немалым весом и требуют сноровки при работе с ними. А, в частности, вам на высоте придется варить металл.

В качестве древесины берите хвойные породы, но не ниже первого сорта и влажностью ниже 18%. Обязательно обработайте будущие стропила антисептиком и примените антипирены для огнезащиты. Работать с таким материалом – одно удовольствие:

Только шаблон для них обязательно нужно изготовить заранее, если вы хотите получить в итоге ровную и красивую крышу. Найдите для этого время, и сам процесс дальше уже будет идти легче:

А как правильно соединить стропила в коньке, вам поможет подготовленная нами иллюстрация:

Если же речь идет о самом простом сарайчике небольшого размера, тогда соорудите для него такие простые стропильные системы:

Если стены сарая были изготовлены из кирпича, бетона, блоков или других подобных им передающих влагу материалов, тогда стропила двускатной крыши должны опираться на эти стены через специальный деревянный брусок. Он называется мауэрлатом.

В противном случае сырые стены, которые намокли от дождя, будут передавать влагу деревянным элементам крыши. В итоге те будут гнить, разрушаться и перекашивать крышу. Нам этого не нужно, не правда ли?

Но главная задача мауэрлата – равномерно передать нагрузку от крыши к стенам сарая. Мауэрлат нужен не всегда: чем проще и меньше по габаритам ваша хозпостройка, тем более упрощено и ее строительство. А если сарай большой, но стены у него из бруса или камня, примером, тогда беспокоиться о точечном давлении стропильной системы крыши также не стоит.

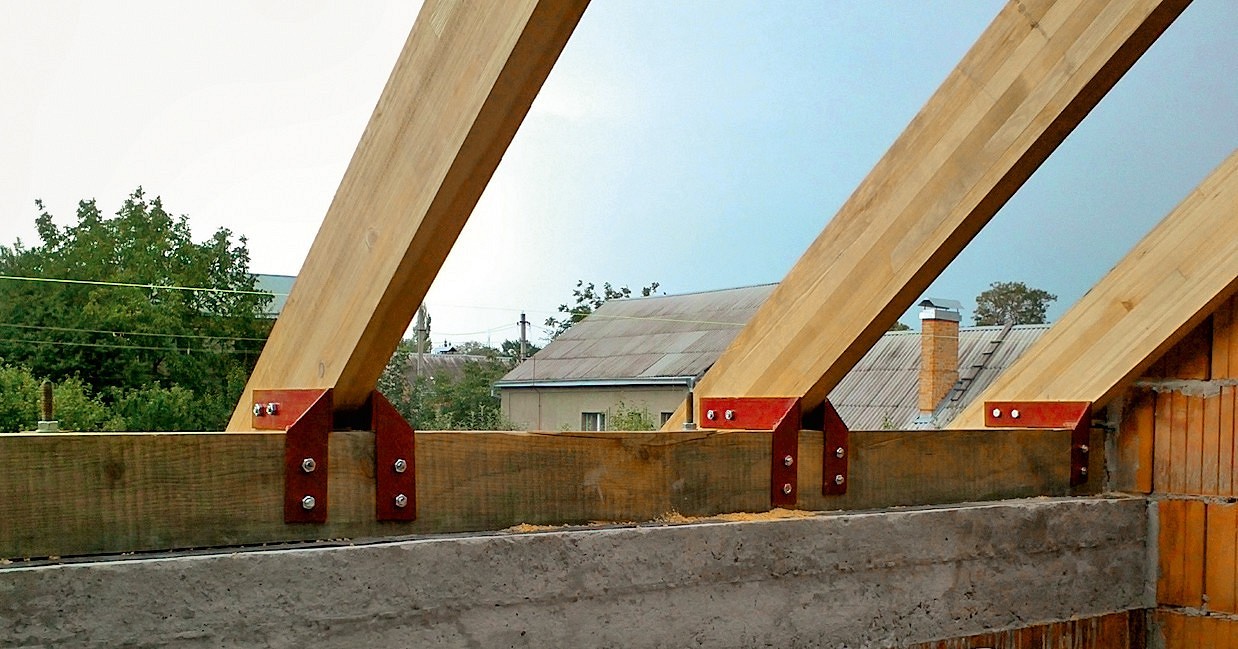

Соединить стропила между собой и с мауэрлатом вы можете как при помощи специальных металлических креплений, так и путем врубки.

Схож с мауэрлатом по своим функциям лежень – брус, который кладут на внутренние стены сарая, если такие есть. Он тоже принимает на себя часть давления от стропильной системы:

Вот и все премудрости строительства стропильной системы сарая.

Вот еще один частый вопрос: насколько плотно нужно делать обрешетку? Здесь все зависит от того, какое кровельное покрытие вы будете использовать. Если достаточно тяжелое, как, например, керамическая черепица, тогда и стропила, и обрешетка должны быть основательным. Если же это легкая мягкая кровля, рулонные материалы или поликарбонат – попроще, но не превышая при этом шага между стропилами более 60 сантиметров.

Многое также зависит от выбранного угла наклона крыши: если она крутая, обрешетка строится более разреженной, если пологая – тогда почти сплошной.

Конечно, беспроигрышным вариантом будет сделать достаточно плотную обрешетку, которая возьмет на себя основные нагрузки от снега и самого кровельного покрытия. Но это – дополнительный расход материала.

Теперь отметим вот что. Дело в том, что сарай относится к разряду тех построек, которые обычно плохо утепляются и не обогреваются зимой. А потому у них всегда есть определенные проблемы с конденсатом, сыростью и плесенью. Вот почему мы рекомендуем вам строить такую крышу все-таки вентилируемой, или хотя бы частично вентилируемой. Правда, тогда и сама крыша будет близка по своей конструкции к крыше настоящего жилого дома. И в этом случае нужно продумывать и вентиляцию, и утепление, и все то, чтобы утеплитель в крыше не гнил.

Свес крыши сам по себе уже более холодный, и снег , который немного подтаял на основном участке крыши, на нем снова начнет замерзать. Итог – длинные сосульки, разрушенный водосток и многие другие проблемы. Не говоря уже о том, что подобное явление разрушает само кровельное покрытие. А вентиляция крыши позволяет охладить кровельное покрытие изнутри, не давая, таким образом, подтаивать снегу.

Крыши по типу вентиляции бывают трех видов:

  • Вентилируемая;
  • Невентилируемая;
  • Частично вентилируемая.

Например, в таком строительстве все подкрышное пространство остается свободным, чердачного перекрытия не обустраивается, а потому воздух в нем циркулирует неплохо:

А вот в этом проекте строится полноценный чердак, у которого будут слуховые окна и естественная или принудительная вентиляция:

А чтобы защитить стены сарая от дождя, нужно чтобы крыша заходила за них минимум на 20 сантиметров. Этот свес желательно подшить, не смотря на то, что это все-таки сарай.

Покрыть крышу сарая вы можете любым материалом, какой у вас есть в наличии, или существует возможность достать по небольшой цене. Но пока одним из самых популярных материалов, несмотря на шум вокруг него в последнее время, остается шифер. И все ввиду своей дешевизны и долговечности.

Единственное, что мы вам рекомендуем, это придерживаться правил личной безопасности при монтаже такого кровельного покрытия, а именно при резке надевать средства индивидуальной защиты. И учитывайте что шифер сам по себе материал тяжелый, а потому под него следует делать достаточно плотную обрешетку.

Надеемся, что наша статья поможет во всем разобраться!

Устройство стропильной системы двускатной крыши

В одноэтажных домах одним из наиболее распространенных вариантов конструкции крыши является вариант с двумя скатами. Устройство крыши такого типа не отличается сложностью, поэтому ее легко можно смонтировать собственными силами.

Содержание:

  1. Из чего состоит крыша двускатного типа?
  2. Какие бывают стропильные системы крыши двускатного типа?
  3. Как соорудить двускатную крышу своими руками?

Двускатная крыша представляет собой две наклонные поверхности, образующие прямоугольную форму. Именно благодаря такой конструкции все осадки в виде дождевой или талой воды не скапливаются, а стекают вниз. Крыша двускатной конструкции имеет довольно сложное устройство, которое включает в себя несколько важных узлов, таких как:

  1. Мауэрлат, который используется для перераспределения стропильной нагрузки на несущие стены здания. Данный элемент изготавливается из бруса, желательно из дерева хвойных пород. Квадратное сечение мауэрлата должно быть не менее 10х10 сантиметров и не более 15х15 сантиметров. Размещается этот важный элемент по периметру всего здания и крепится к внешним стенам. В качестве скрепляющих элементов нужно использовать специализированные анкера либо стержни.
  2. Стропила, из которых формируется основной костяк любой крыши. Для двускатных они должны устанавливаться в виде треугольника. Функциональная роль стропил заключается в передаче нагрузки от веса кровли, осадков и порывов ветра на мауэрлат. Стропильные ноги необходимо изготавливать из досок, сечение которых должно быть примерно 10х15 сантиметров или 5х15 сантиметров. Средний шаг стропильных ног должен быть примерно 65-120 сантиметров, но если предполагается использование довольно тяжелого перекрытия, то рекомендуется размещать стропилы чаще.
  3. Конек — это результат соединения двух скатов крыши. Он образуется при соединении всех стропил.
  4. Кобылки являются продолжением стропильных ног, которые формируют свес крыши. Чаще всего кобылки устанавливаются при недостаточно длинных стропилах. Для того чтобы изготовить данный элемент конструкции, понадобится доска меньшего сечения, нежели стропильная нога. Применение кобылок оправдано в случае использования коротких стропильных ног.
  5. Свес отводит дождевую воду от стен строения. Благодаря свесу они не намокают и не разрушаются под действием влаги. Рекомендуется делать свес с отступом от стены в 400 миллиметров.
  6. Лежень предназначен для того чтобы равномерно распределить нагрузки, возникающие от стоек. Для его изготовления используется брус с сечением 15х15 сантиметров.
  7. Стойки предназначены для правильного распределения нагрузки от конька на внутренние стены. Для его изготовления желательно использовать брус с квадратным сечением и размером 15х15 сантиметров.
  8. Подкосы предназначены для равномерного распределения нагрузок от стропильных ног к несущим стенам. В сочетании с затяжками подкосы образуют прочный конструктивный узел, который называется ферма. Ферма предназначена, прежде всего, для того чтобы конструкция выдерживала нагрузки при образовании больших пролетов.
  9. Затяжка используется для того чтобы предупредить расползания стропильных ног в разные стороны. Именно этот элемент в сочетании со стропильными ногами образует треугольный вид двускатной крыши.
  10. Обрешетка изготавливается из брусьев и досок, которые монтируются перпендикулярно по отношению к стропильным ногам. Данная конструкция предназначена для равномерного распределения массы перекрытия и других нагрузок крыши на стропильные ноги. Также обрешетка придает крыше жесткость, так как она скрепляет между собой стропила. Если предусматривается перекрытие мягкой кровлей, то для изготовления обрешетки должна использоваться влагоустойчивая фанера.

Всего существует две базовые разновидности для установки стропил двускатной крыши. Но в идеале крыша должна содержать элементы каждой из систем

  • Висячая система монтируется в том случае, если внешние стены здания расположены на расстоянии, не превышающем 10 метров, а также отсутствуют какие-либо стены, разделяющие здание. Данная система создает распирающее усилие, передающееся на стены. Для снижения этого фактора может использоваться затяжка, размещенная у основания стропильных ног. Для ее изготовления может использоваться не только дерево, но и металл. При таком расположении элементов образуется жесткая треугольная конструкция, которая способна выдержать нагрузки, возникающие с разных направлений. В качестве затяжек могут использоваться балки для перекрытия, а для того чтобы висячая система была более прочной, их можно располагать немного выше регламентированных правил.
  • Наслонная система устанавливается в случае расположения наружных стен здания на расстояние, превышающее 10 метров, и имеются внутренние несущие стены. Данная система оснащается опорной балкой, которая крепится посередине. Именно эта балка передает часть веса кровли на столбчатую опору или промежуточную стену. Если же в помещении используются не стены, а колонны, то можно чередовать висячую и наслонную системы.



Основными критериями крыши является прочность, благодаря которой она будет выдерживать все внешние нагрузки, и легкость, ведь она не должна сильно давить на стены здания. Грамотно сооруженная двускатная крыша обеспечит максимально правильное распределение нагрузок на стены. Самостоятельное возведение двускатной крыши должно быть четко распланировано и распределено на этапы. Это значительно облегчит и ускорит процесс строительства.

Этап 1 – выбор наклона

Наклон двускатной крыши выбирается относительно типа используемого материала и архитектурных особенностей. Но также существуют некоторые аспекты, влияющие на выбор угла.

  1. Стоит всегда помнить о том, что двускатная крыша должна иметь наклон, который будет больше 5 градусов, а в некоторых случаях он может быть и 90 градусов;
  2. Если же в местности, где возводится здание, обычно выпадает много осадков, или же перекрытие кровли будет прилегать неплотно, рекомендуется делать достаточно крутой скат с углом в 35-40 градусов. Но такие крыши не предусматривают возведение чердачной комнаты. Если же комната на чердаке необходима, то нужно делать крышу ломаного типа – с пологой верхней секцией и резким наклоном в нижней секции;
  3. Если же местность обдувается сильными порывистыми ветрами, то желательно делать крышу пологого типа. В случае, если ветер дует постоянно, угол наклона должен быть не менее 15-20 градусов. Также при таких условиях нужно тщательно выбирать кровельный материал;
  4. Идеальным вариантом считается крыша со средними показателями наклона, который будет и не крутым, и не пологим. При грамотной расстановке базовых элементов такая крыша будет очень прочной;
  5. Если же выбрана крыша с достаточно большим углом наклона, важно помнить, что она будет обладать довольно большой парусностью. А это потребует увеличения площади крыши и материала, необходимого для строительства. Поэтому такая кровля потребует больших затрат финансов.

Этап 2 – расчет площади

Для того чтобы закупить необходимые для возведения крыши материалы, нужно сделать грамотный расчет. Для этого необходимо:

  • Узнать площадь одного ската крыши, а полученный результат умножить на два;
  • При правильном возведении скат имеет форму наклоненного прямоугольника. Он располагается вдоль самой длинной несущей стены. Поэтому для того чтобы узнать его площадь, необходимо умножить длину и ширину;
  • Длина ската должна быть идентичной с длиной стены, а также к ней должна быть добавлена длина выступа над фронтоном. Не стоит забывать и том, что выступы будут с обеих сторон.
  • Ширина ската равняется длине стропил, а также к ней плюсуется длина выступа крыши над стеной.

Этап 3 – определение нагрузки на стропильные ноги

Для того чтобы грамотно возвести конструкцию двускатной крыши, необходимо точно просчитать будущие нагрузки на стропила и определить их характеристики.

  1. В случае возведения типовой постройки в один этаж проектная нагрузка на крышу состоит из веса перекрытия и воздействия внешних факторов, таких как ветер и количество осадков, характерное для региона.
  2. Общая масса кровли рассчитывается путем плюсования всех ее слоев: тепло-, паро-, гидроизоляции, системы стропильных ног, обрешетки и перекрытия. Для получения наиболее правильных показателей необходимо вести расчет веса на 1 квадратный метр конструкции.
  3. Далее полученную цифру необходимо увеличить на 10 процентов. Также можно ввести и коэффициент поправки, который будет составлять К=1,1.
  4. Если планируется в будущем видоизменять конструкцию крыши с изменением наклона, то в расчетах необходимо учитывать и те нагрузки, которые она должна будет выдерживать после модификации. Необходимо немного увеличивать полученные показатели нагрузок. Рекомендуется брать за основу 50 килограмм на 1 квадратный метр.
  5. При расчете нагрузок, производимых осадками и ветром, необходимо отталкиваться от погодных условий региона. Также необходимо учитывать и угол наклона крыши. Если он составляет примерно 25 градусов, то нагрузка от снега будет равна 1. Если же крыша имеет достаточно большой угол (до 60 градусов), то эта цифра увеличится до 1,25. Если же угол больше, нежели 60 градусов, то расчёт снеговой нагрузки не производится.
  6. Так как стропила передают всю нагрузку на несущие стены, их также необходимо тщательно подбирать. Сечение и длина стропил должны быть подобраны в строгом соответствии с вычисленной нагрузкой на крышу и углом ската. Для того чтобы увеличить показатели прочности стропильных ног, полученные данные рекомендуется увеличить на 50 процентов.

Этап 4 – монтирование мауэрлата

Постройка крыши любого типа всегда начинается с возведения мауэрлата. Чтобы грамотно его сконструировать, необходимо знать тонкости этой работы.

  • Если стены здания были построены из бруса или разного вида бревен, то ее верхняя часть и будет мауэрлатом;
  • Если же для возведения стен использовался кирпич, то необходимо включить в кладку металлические стержни с резьбой, которая будет крепежным элементом для мауэрлата. Устанавливать такие стержни необходимо как минимум через каждый метр кладки. Для обеспечения прочности диаметр стержней должен составлять приблизительно 1 см. Вмуровывая стержни, необходимо помнить о гидроизоляции, которая должна быть между мауэрлатом и кладкой.
  • Если стены возводятся из блоков, выполненных из керамики или пенобетона, то верх необходимо залить цементным раствором. Этот слой должен иметь арматуру, а его высота составлять не менее 20-30 сантиметров. Арматура должна содержать металлические стержни с резьбой.
  • Для того чтобы мауэрлат выступал в роли прочного фундамента для стропильных ног, рекомендуется использовать брус с сечением 15х15 сантиметров.
  • Мауэрлат необходимо устанавливать на верхний край стены, но не слишком близко к краю, так как его может унести порывом ветра. Мауэрлат можно укладывать на внешний и внутренний края стены.
  • Профессионалы рекомендуют монтировать мауэрлат на гидроизоляционный слой.
  • Для того чтобы не возникало провисание, необходимо смонтировать обрешетку из подкосов, стоек и ригеля, которые должны быть изготовлены из лесоматериала размером 2,5х15 сантиметров. Желательно, чтобы угол, образованный подкосом и стропильной ногой, составлял 90 градусов.
  • Если стропила устанавливаются достаточно длинными, то желательно установить под них дополнительную опору, которая будет ложиться на лежни. Также важно помнить, что для получения прочной и устойчивой конструкции необходимо элементы скреплять с соседними частями.





Этап 5 – монтирование стропил

Для того чтобы сделать двускатную крышу максимально прочной и устойчивой к любым нагрузкам, а также минимизировать расход средств, лучше устанавливать стропильные ноги путем комбинирования висячей и наслонной системы. Для их грамотного возведения существует ряд рекомендаций:

  1. Для того чтобы конструкция была прочной, важно использовать только высококачественный пиломатериал. Если же в балке замечены даже незначительные трещинки или сучки, то его не рекомендуется использовать для стропил;
  2. Все стропильные ноги делаются по одному стандарту, который составляет 5х15х600 сантиметров. Если же используются балки с длиной, превышающей 6 метров, то желательно увеличивать и ширину пиломатериала. Это необходимо для того, чтобы балки не поломались от своего же веса. Желательно использовать доски, ширина которых составляет не менее 18 сантиметров.
  3. На начальном этапе работ по возведению стропильной системы рекомендуется составить шаблон. Для этого необходимо приложить подобранный пиломатериал к балке перекрытия, а также к торцу конька, и очертить две линии, по которым потом необходимо отпилить материал.
  4. Используя подготовленный шаблон, нужно вырезать все стропильные ноги. Далее в них производится верхний запил.
  5. Полученную стропильную ногу необходимо прикрепить запилом к балке перекрытия. Таким же образом устанавливаются и остальные стропила. Но при их монтировании необходимо помнить о том, что устанавливать их нужно парами — с одной и второй стороны скатов. Таким образом, быстрее уменьшатся нагрузки на конек.
  6. Если же скат достаточно длинный, то можно использовать методику сращивания пиломатериала для образования полноценного стропила. Чтобы нарастить стропильную ногу, необходимо скрепить две доски путем дошивания между ними отрезка бруска с идентичным сечением и длиной примерно 1,5 метра. Исходя из составленных схем по обустройству двускатной крыши, стык необходимо размещать в нижней части, а под него нужно монтировать опорную стойку.
  7. Стропила к коньку необходимо крепить при помощи обычных гвоздей, а для крепления к балке перекрытия рекомендуется использовать саморезы. Можно использовать и специальные металлические крепежные пластинки.
  8. Если монтируется стропильная система наслонного типа, то нужно заготавливать опоры, которые устанавливаются под стропила. Для того чтобы максимально уменьшить прогиб стропильной ноги, необходимо произвести верный расчет установки опор.
  9. Если же возводится двускатная крыша с мансардой, то эти опоры будут играть роль костяка будущего помещения.
  10. Также при установке опор важно строго выдерживать намеченный в проектировании шаг.
  11. После того, как все стропила закреплены, монтируется конек, который располагается на их верхнем крае. Для крепления можно использовать как скобки из металла, так и обычные болты.





Этап 6 – придание жесткости

После монтирования стропильных ног необходимо их укрепить и придать необходимую жесткость. Для этого нужно:

  • Если крыша возводилась над хозяйственными пристройками, саунами или банями, и использовалась висячая система, то рекомендуется соединить стропила попарно с помощью затяжки в нижней части, и ригелем – в верхней.
  • Если возводимая постройка большая, но достаточно легкая, то рекомендуется делать легкую крышу, так как ее вес должны выдержать стены.
  • Если здание шириной в 6-8 метров, то стоит делать конструкцию крыши более жесткой. Для этого используются опоры, которые устанавливаются посередине и называются «бабками». Их необходимо устанавливать под каждой стропильной парой.
  • При пролете стен в 10 метров рекомендуется устанавливать укрепительные балки. В роли дополнительной опоры используются подкосы, которые устанавливаются к каждой стропильной ноге. Желательно, чтобы они располагались поближе к коньку или посередине стропила. В конце их необходимо скрепить между собой и нижней частью «бабки».
  • Если же монтируется длинная крыша, то необходимо позаботиться о разгрузке фронтовых балок. Для этого устанавливаются раскосы: их верхняя часть должна касаться угла фронтона, а нижняя — центральной балки перекрытия. Для крепления желательно использовать брус с большим сечением.
  • Если же местность предусматривает постоянные сильные ветра, то стропильные ноги необходимо укрепить диагональными связями. Для этого необходимо прибить брусок к нижней части одного стропила и средней части следующего.
  • Для того чтобы возведенная крыша была особенно прочной и устойчивой, не рекомендуется использование гвоздей. Желательно заменять их специальными накладками и скобами из металла.



Этап 7 – монтирование обрешетки

Обрешетка – это площадка для укладки перекрытия, поэтому ее крайне важно правильно закрепить. Для этого существуют такие правила:

  1. Рекомендуется использовать только сухой пиломатериал без каких-либо дефектов. Желательно прибивать доску снизу, а возле конька они должны быть сбиты так, чтобы не было ни малейшего зазора.
  2. Для мягкой и рулонной кровли необходимо монтировать двуслойную обшивку. Она будет состоять из разреженного и сплошного слоя. В начале работ необходимо приложить доски с толщиной в 2,5 см и шириной 14 см параллельно коньковой доске. Возможно появление зазора в 1 сантиметр, который не является критичным. Поверх этих досок монтируется сплошной слой, который рекомендуется делать из фанеры для кровли или реек. Далее необходимо осмотреть поверхность на предмет отсутствия торчащих гвоздиков, сучков и других погрешностей.
  3. Если предусматривается перекрытие металлочерепицей, шифером, листовым металлом, то рекомендуется монтировать брусья с сечением в 5х6 сантиметров в один слой. Важно следить, чтобы шаг ложился ровно, без скачков. Длина шага полностью зависит от выбранного типа перекрытия и может составлять от 10 сантиметров до полуметра.



После монтирования обрешетки наступает черед крепления тепло-, паро- и гидроизоляционных материалов и непосредственно материала перекрытия.

Товары, которые были описаны в этой статье:

Двухскатная крыша

   Построив на своём участке деревянный каркас для сарая, мы решили возвести на нём двухскатную крышу, чтобы дальнейшие работы проводить без оглядки на погодные условия. Опыт строительства двухскатной крыши у нас был минимальный и ограничивался лишь одной небольшой постройкой – дачным туалетом и душем. Но размеры строений отличаются в разы, поэтому практически делать такого объёма крышу нам предстояло в первый раз. Подробный отчёт о проделанной работе мы представляем в этой статье.




   Из соснового бруса размером 10 на 10 см был построен каркас размером 7,5 на 3,5 м. В качестве потолочных балок мы использовали бруски 5 на 10 см, прикрепив их к мауэрлату, лежащему наверху каркаса, с помощью монтажных уголков и саморезов на расстоянии 80 см друг от друга.

   Первые и последние балки нужно устанавливать через 5 см от края, оставляя место для стропил. Это делается для того, чтобы фронтон двухскатной крыши был заподлицо со стенами.

   Для удобной работы наверху каркаса по всей его длине уложим несколько рядов досок, по которым будем ходить во время монтажа. Толщину выберем такую, чтобы они не сломались под весом строителей. Прикрутим их к балкам саморезами. Это необходимо сделать для безопасного передвижения на высоте 2,5 м. Обязательно нужно положить несколько тесин по центру постройки, на них будут крепиться временные стойки для установки конькового бруса.

ДВУХСКАТНАЯ КРЫША СВОИМИ РУКАМИ

   Подготовительные работы сделаны, теперь можно приступать непосредственно к возведению двухскатной крыши. Для расчёта сечения стропил, обрешётки и снеговой нагрузки можно воспользоваться любым онлайн-калькулятором или программой, которых много на специальных сайтах. Для нашей системы подойдут стропила, сделанные из доски размером 5 на 10 см, их длина составит 290 см, обрешётка будет толщиной 2,5 см.

   Для удобства установки стропил мы решили использовать коньковый брус, чтобы одну часть стропильной ноги можно было опереть на него, а вторую – на мауэрлат. Перед монтажом конька необходимо установить вертикальные стойки, на которых мы его закрепим. Для изготовления стоек используем деревянные бруски размером 5 на 5 см. Отрежем их длиной 180 см и с помощью монтажных уголков закрепим на потолочных досках. Выровняем стойки по вертикали с помощью строительного уровня и зафиксируем упорами в двух плоскостях. Всего нам понадобилось 6 стоек, установленных через 1,5 м друг от друга.

   В качестве конькового бруса возьмём четыре длинных тесины шириной 10 см, толщиной 2 см. Отрежем их так, чтобы общая длина получилась 7,5 м и короткими саморезами соединим между собой. С помощью напарника поднимем тесины на крышу, установим вертикально на стойки и через уголки прикрутим к ним шурупами.

   Коньковый брус установлен и надёжно держится.

   Теперь займёмся стропилами. Как упоминалось выше, их мы будем делать из бруса размером 5 на 10 см. Замерим рулеткой расстояние от конька до предполагаемой точки окончания крыши – получилось 290 см. Из стандартной шестиметровой доски получится две стропильные ноги, что значительно уменьшит отходы и удешевит двухскатную крышу. Облокотим один ещё пока  брусок на конёк и мауэрлат.

   Карандашом отметим место запила, где соединяется стропило с мауэрлатом, и вырежем лишнее дисковой пилой. Края подрежем так, чтобы скосы стали параллельны стенам каркаса.

   Возьмём ещё одну доску и таким же образом сделаем из неё вторую стропильную ногу. Поднимем их наверх, облокотим на коньковый брус и мауэрлат, выровняем заподлицо со стойками каркаса и с помощью монтажных пластин саморезами прикрутим к мауэрлату. Для усиления прочности конструкции длинными шурупами соединим стропила с потолочными балками.



   Над коньковым брусом скрутим их между собой пластинами и саморезами. После монтажа стропил коньковый брус можно будет разобрать. В этом случае прикручивать стропильные ноги к нему необязательно.

   Первые стропила установлены и крепко закреплены.

   Дальше можно сделать шаблон из первой пары, а можно каждую доску замерять отдельно. Таким же образом установим стропильные ноги по всей крыше, через расстояние 83 см друг от друга. Чтобы не ошибиться в расчётах, лучше сначала поставить их по краям каркаса, натянуть между ними шнурку и проверять по ней правильность установки. Доски, которые мы настелили на потолок, позволяют перемещаться по нему уверенно, но всё равно, при работе на высоте необходимо соблюдать разумную осторожность.

   То, что мы закрепили стропила при помощи монтажных пластин и саморезов – хорошо. Но всё-таки надо помнить, что саморезы плохо держат нагрузку на скручивание. При усыхании древесины или при сильных порывах ветра, которые могут раскачивать двухскатную крышу, головки шурупов могут отломиться, что ослабит конструкцию. Поэтому надёжнее всего будет все стропила и потолочные балки прибить к мауэрлату гвоздями длиной 150 мм.



   Если вы планируете использовать чердачное помещение двухскатной крыши для хозяйственных целей, вертикальные стойки и коньковый брус можно убрать. На надёжности конструкции это никак не скажется.

   Теперь можно устанавливать обрешётку. Её бы сделаем из тёса шириной 10-15 см, толщиной 2,5 см. С краю стропильных ног, до уровня стен каркаса, обрешётку прибьём сплошной полосой, а дальше выдержим расстояние между тёсом 35 см.

   По торцам строения сделаем выпуск досок на 20 см, выровняв их по шнурке, чтобы была возможность закрывать фронтоны от дождя и снега.

   Дальше приступим к созданию фронтонов. Для стоек мы используем бруски размером 5 на 5 см, нарежем их нужными размерами и через 40 см друг от друга установим вертикально, прикрутив к мауэрлату и стропилам. Также из брусков сделаем рамы для окон.

   Чтобы защитить пространство чердака от сквозняков, всю площадь фронтона закроем ветрозащитной мембраной, прищёлкнув её к брускам строительным степлером.

   Фронтон двухскатной крыши обобьём вагонкой, замеряя каждую планку по нужному размеру. Прибьём её к брускам короткими гвоздиками. Обрешётку, выступающую над фронтоном, тоже закроем планками вагонки.

   Проёмы для окон выделим фигурными планками деревянной раскладки. Также раскладкой закроем щели в месте соединения планок вагонки.

   Так как мы будем пользоваться чердаком под двухскатной крышей, храня там всевозможные вещи, необходимо усилить потолочные перекрытия, чтобы тесины, из которых мы сделаем пол, не провисали. Для этого между существующими балками установим ещё по одной доске шириной 10 см, расположив их на ребро и прикрутив к мауэрлату саморезами.

   Можно приступать к укладке пола на чердаке. Сделаем его из досок различной ширины, толщиной 2,5 см. Часто установленные потолочные балки не дадут провиснуть даже таким тонким тесинам. Постараемся подобрать их таким образом, чтобы в полу не было больших щелей.

   Пришло время накрывать двухскатную крышу профильным листом. Начнём работу с укладки на обрешётку пароизоляции. Отрежем от рулона кусок нужной длины и прищёлкнем его к тёсу степлером.  Дальше один монтажник остаётся на верху, а второй подаёт ему лист железа. Теперь нужно выровнять профлист на обрешётке, расположив его с торца с тёсом заподлицо, а по бокам выпустить над ним на 5-10 см и закрепить двумя кровельными саморезами с помощью шуруповёрта со специальной насадкой. Чтобы лист не сорвало порывами ветра,   в нижней его части саморезы вкручивают в каждую вогнутую волну, дальше через 80-90 см от края, в волну через одну.

   Потом снова укладываем пароизоляцию и закрепляем следующий лист на крыше, соединяя его с предыдущим по крайней вогнутой волне. Для контроля правильности укладки в верхней точке конька можно протянуть шнурку и следить за тем, чтобы листы за неё не выпирали. Когда по обрешётке передвигаться будет невозможно, для удобства монтажа необходимо использовать 2 специальные кровельные лестницы, которые несложно сделать самим из старых досок.

   В завершении устройства двухскатной крыши на торцы прикрутим ветровые планки, а сверху установим железный конёк. Конёк прикручиваем саморезами в выпуклые волны профильного листа, чтобы он не замялся.

   Со второй стороны крыши тоже делаем фронтон, только теперь он будет с дверью. Наша двухскатная крыша готова. Далее можно не спеша возводить стены каркаса, не обращая внимания на капризы природы.

Видео



Мауэрлат для двухскатной крыши своими руками

Мауэрлат – это специальный пояс, укладываемый по периметру верхнего торца внешней несущей стены строения и предназначенный для крепления стропильных ног. Древесина считается традиционным материалом для изготовления этого элемента стропильной системы, но если устанавливается металлический каркас под кровлю, то в качестве мауэрлата может укладываться и металлический прокат — двутавр, швеллер или профили.

Мауэрлат для двухскатной крыши своими руками

Мауэрлат для двухскатной крыши своими руками установить относительно несложно – для этого существуют несколько различных технологий. Но при этом следует помнить, что чем надежнее он будет закреплен на стене, тем длительнее станет срок эксплуатации всей конструкции стропильной системы.



Предназначение мауэрлата

Мауэрлат служит для того чтобы надежно связать между собой коробку дома и конструкцию крыши и кровли. Кроме того, он предназначен для равномерного распределения по всему периметру строения статических нагрузок от веса крыши, состоящей из массивной стропильной системы и кровельного «пирога».

Мауэрлат одновременно выполняет сразу несколько функций

Еще одной задачей, которую призван выполнить этот элемент стропильной системы является противодействие нагрузке от парусности крыши, которая может способствовать повреждению конструкции или даже ее срыва во время сильного ветра. Одним словом, крыша «привязывается» к стенам.

Можно встретить крыши, стропила которых уложены на верхнюю часть стен или закреплены к балкам перекрытия без установки мауэрлата. В этом случае нагрузка от стропильных ног будет сконцентрирована в местах их опоры без распределения на всю стену, что может со временем привести к повреждениям стеновой конструкции.

Так как мауэрлат – это связующее звено между конструкциями, изготовленными из разных по характеристикам материалов, и на него выпадают высокие нагрузки, к его монтажу нужно подойти с особой ответственностью.

Материалы изготовления мауэрлата

Мауэрлат может быть изготовлен из деревянного бруса, доски, бревна, а также из металлических профилей — швеллера, трубы, двутавровой балки.

  • Чаще всего мауэрлат делают из бруса. Его размер в сечении в определенно степени зависит от размера, а значит, и веса будущей кровельной системы, а также от размера стропильных ног.

Чаще всего мауэрлат изготавливается из деревянного бруса

Однако, учитывая то, что мауэрлат должен прочно укладываться по торцу стены, распределяя нагрузку, скрывающие или изгибающие напряжения в нем невелики, а с нагрузкой на сжатие древесина справляется неплохо. Поэтому сложных расчётов сечения мауэрлат в большинстве случаев не требует, и обычно используются брусья со сторонами, кратными 50, начиная от 100×100.

В таблице ниже приведены размеры сечений пиломатериалов, наиболее часто использующихся при возведении конструкций крыш в индивидуальном строительстве.

Таблица размеров деревянных элементов стропильной системы:

Элементы стропильной системы Сечение пиломатериала, мм
Мауэрлат Брус 100×100, 100×150, 150×150, а иногда и более.
Стропильные ноги Доска или брус 60×150, 80×150, 100×200 – по результатам расчетов
Прогоны Брус 100×100, 100×150, 100×200.
Затяжки (ригели) Доска 50×100, 50×150.
Стойки Брус 100×100, 150×150.
Подкосы, кобылки, доска карнизного короба Доска 50×100.
Ветровые торцевые и подшивные доски Доска 20×100, 25×150.

Брус для мауэрлата необходимо выбирать тщательно, обращая внимание на его ровность и целостность. Поведенный, деформированный пиломатериал приобретать не стоит даже в целях экономии, так как его сложнее будет установить на ровные поверхности стены, не создавая в нем внутренних напряжений. На древесине не должно быть глубоких и широких трещин и сучков.

Сучки опасны не только тем, что отличаются от всей древесины своей плотностью и выделением из них смолы, как думают многие, но еще и тем, что значительно ослабляют брус. Кроме того, если на сучок попадает крепление стропила, то в него сложнее будет вкрутить крепежный элемент или забить скобу, и к тому же они будут плохо держаться в такой структуре древесины.

  • Доски, скрепленные между собой, используются для более легких стропильных систем, не имеющих утеплительного «пирога», например, при постройке дачного летнего домика. Для такого варианта мауэрлата, подойдут, например, доски толщиной в 30÷50 мм, уложенные в один или два слоя.
  • Из металлических элементов мауэрлат изготавливается редко, но профили иногда используют для комбинированных вариантов, в которые входят как древесина, так и металл.

Деревянный мауэрлат усиливается стальной трубой

При использовании такого варианта нагрузка от стропил распределяется не только на древесину, но и на трубу, уложенную поверх бруса через деревянные вкладыши и притянутую к мауэрлату хомутами. При выборе труб для усиления мауэрлата необходимо придерживаться некоторых критериев их выбора:

— так как трубы будут пропущены в сквозные отверстия в нижней части стропил, они не должны иметь слишком большого диаметра – достаточно 40÷50 мм.

— необходимо брать только новую трубу, причем перед установкой ее обязательно нужно покрыть антикоррозийной краской.

Отверстия в стропилах для прохождения трубы необходимо делать, отступив от их нижнего обреза примерно 100÷120 мм.

В деревянном мауэрлате делаются вырезы, в дно которых будет упираться торцевая сторона стропильной ноги. Иногда на доске мауэрлата отверстия для установки стропил формируются с помощью закрепления на определенном расстоянии друг от друга отрезков бруса высотой в 80÷100 мм. Ширина между устанавливаемыми отрезками брусков должна превышать толщину стропилины, примерно на 8÷10 мм, чтобы она свободно входила в подготовленный зазор.

Благодаря тому, что стропила не будут жестко закреплены на мауэрлате, а установлены на скользящие крепления, система получит возможность небольших смещений при усадке строения.

Схема стропильной системы с деревянным мауэрлатом, усиленным стальной трубой (балкой)

На данной схеме представлен вариант с использованием комбинированного варианта мауэрлата, состоящего из деревянного бруса и трубы, выходящей за пределы несущих стен по их длине. Эта конструктивная особенность позволяет сразу же сделать основу для защитного козырька на фронтонной части крыши.

Основные способы установки мауэрлата

Существует несколько подходов к креплению мауэрлата на стене

Выбрав материал для изготовления основы под стропила, нужно определиться, будет ли заливаться по верхней части стены армирующий пояс. Этот элемент конструкции является укрепляющим и предусматривается, как правило, на блочных, кирпичных или засыпных стенах, давая крыше надежную основу. Если же стены – монолитные, или кладка кирпича выполнена в несколько рядов в толщину, то от армирующего пояса отказываются с целью упрощения работ, экономии средств и облегчения всей конструкции дома.

Таким образом, существует два типа обустройства основы под мауэрлат — с заливкой армирующего пояса и без него.

Чтобы обеспечить качественную вентиляцию чердачного пространства и избежать загнивания деревянных элементов конструкции, специалистами рекомендовано закреплять мауэрлат на 300÷500 мм выше балок чердачного перекрытия.

Сравнительная схема вариантов монтажа мауэрлата на стены

Крепление мауэрлата к стенам может быть произведено различными способами, в зависимости от имеющейся основы:

  • Брус мауэрлата по всему периметру строения жестко связывается в единую раму. Так как пиломатериалы обычно имеют стандартную длину в 6 м, мауэрлат собирают из нескольких отрезков бруса. Их сращивают между собой косым прирубом или вполдерева, а место стыка дополнительно скрепляется саморезами, винтами или деревянными нагелями.

Пример сращивания бруса с использованием нагелей

Угловые узлы рамы скрепляются металлическими пластинами или скобами. Рама может дополнительно фиксироваться скобами и к стене. Одна сторона этого элемента вбивается в мауэрлат, а вторая в стену. В представленной схеме крепления мауэрлата такой вариант фиксации показан с левой стороны.

Соединение в полдерева можно производить на шпильку, вмурованную в стену заранее, или же анкерными креплениями вбиваемыми в сквозные отверстия совмещенных частей бруса.

Место сращивания бруса предусмотрительно рассчитано так, чтобы приходилось на вмурованную шпильку.

Такой вид фиксации мауэрлата на стены возможен без армирующего пояса.

  • С правой стороны представленной выше схемы показан монтаж бруса на армированный бетонный пояс, в который на определенном расстоянии вмуровываются шпильки для закрепления на них мауэрлата.

Для некоторых типов стен верхняя бетонная обвязка является обязательным условием

Этот способ монтажа применяется для легких засыпных стен или для возведенных из пенобетонных и газосиликатных блоков. В подобной конструкции основная нагрузка от стропильной системы выпадает на армирующий пояс, а мауэрлат равномерно ее распределяет по всему периметру.

Рассмотрим оба случая – с армирующим поясом и без него, более подробно

Установка мауэрлата на стену без армирующего пояса

Основные варианты установки и крепления

Мауэрлат может фиксироваться на стене без создания армирующего железобетонного пояса

Существует четыре варианта установки мауэрлата на кирпичную стену без армирующего пояса Самый простой и поэтому распространенный, когда брус закрепляется сверху стены на гидроизоляционный материал:

— На всю толщину поверхности стены, когда стены имеют толщину в один кирпич.

Несколько вариантов крепления мауэрлата на кирпичную стену

— На уровне внутренней поверхности стены, в которую ниже верхнего торца вмурована деревянная пробка глубиной ¼ кирпича. В этом случае скоба вбивается в мауэрлат и пробку.

— На уровне внутренней поверхности стены, на верхней грани которой перед мауэрлатом с внешней его стороны закрепляется деревянный брус-пробка меньшего размера в сечении, обработанный битумным праймером.

— На уровне внутренней поверхности стены, поверх заранее зафиксированной на ней доски-пробки, имеющую высоту кирпича.

Монтаж деревянного мауэрлата на стену продумывается заранее, с учетом подготовительного этапа, который осуществляется еще при проведении кладки стен:

  • Кладка поднимается выше балок перекрытия на три или четыре кирпичных ряда. Поверхность стены должна быть ровной. Затем укладывается еще один ряд кирпича, но по внутренней стороне стены вместо кирпича устанавливается обработанный брус-пробка, имеющий толщину, равную высоте кирпича.

Затем сверху производится кладка еще одного кирпичного ряда, перекрывающего вспомогательный деревянный элемент.

Далее, по внутреннему краю стены настилается гидроизоляционный материал, сверху которого укладывается брус мауэрлата. На остальную поверхность ширины стены, рядом с мауэрлатом, производится кладка еще одного ряда кирпича – это защитит деревянную деталь от внешней влаги. С этой горизонтальной стороны брус также должен быть отделен от кирпича слоем гидроизоляции

После того как раствор в кладке полностью отвердеет, в мауэрлат и вспомогательный брус-пробку вбивается скоба, фиксирующая деревянную основу на стене.

крепление для стропил

  • Во втором случае кладка стены производится полностью из кирпича до необходимой высоты. При кладке следующего ряда, примерно посередине толщины стены, монтируются деревянные пробки, обработанный битумом, а с внутренней стороны оставляется «полка» для мауэрлата. По наружной же стороне, рядом с пробкой, кладется кирпич. Далее, по поверхности расстилается гидроизоляция, и сверху нее закрепляется мауэрлат, который фиксируется скобами к пробкам.
  • В третьем варианте все работы проводятся так же, как и втором, но кладка заканчивается за два ряда до нужной высоты. Затем на уровне внутреннего края торца стены вмуровываются пробки, пропитанный битумом, имеющие ширину больше ширины мауэрлата, примерно на 50÷60 мм, а высоту – равную высоте кирпича. Рядом с ними на ширину стены или с выступом наружу кладется ряд кирпича. Сверху деревянной пробки, отступив от ее внутреннего края 10÷15 мм, укладывается мауэрлат, который с наружной стороны прикрывается одним рядом кирпича.

Кладка производится со сдвигом кирпичей наружу на 30÷50 мм, при этом формируется ступенчатый уступ. Благодаря тому, что внешний кирпичный ряд поднимается выше уровня закрепления мауэрлата, обеспечивается дополнительная теплоизоляция конструкции, чего не наблюдается в простейшем варианте закрепления, когда деревянный брус попросту устанавливается на гидроизолированный верхний торец стены.

Стоит заострить внимание на гидроизоляции. Этот материал укладывается так, чтобы он отделял необработанную древесину от кирпича или другого материала кладки. Для гидроизоляции может быть использован не только рубероид, но и линокром, технониколь или гидроизол.

Крепежные элементы

Мауэрлат может быть окончательно зафиксирован на стене различными способами – скобами, проволокой, резьбовыми шпильками или анкерными болтами. Как это делается – будет рассмотрено ниже.

Проволочная скрутка

Закрепление бруса мауэрлата на проволочную скрутку

Если планируется закрепление мауэрлата на проволочную скрутку, то его укладывают по внутреннему краю стены, а по наружному производится кирпичная кладка.

Для работы потребуется стальная проволока — «катанка», имеющая диаметр 5÷6 мм. Ее укладывают на этапе возведения стены за 4÷5 рядов кладки до верха, обычно складывая вдвое. Свободной длины концов проволоки с двух сторон стены должно быть оставлено столько, чтобы ее хватило для скрутки на внутреннем ребре установленного мауэрлата.

На схеме хорошо видно, как расположить проволоку, и в каком месте произвести скрутку ее концов.

Сама скрутка осуществляется с помощью монтировки или лома.

Другой вариант закрепления мауэрлата скруткой – концы вмурованной заранее проволоки пропускаются через просверленные в брусе сквозные отверстия.

Закрепление мауэрлата скруткой проволоки, пропущенной через просверленные в брусе отверстия.

В этом случае проволоку с двух сторон поднимают до края стены, затем ее сгибают и пропускают через сквозные отверстия мауэрлата снизу, а затем скручивают так, чтобы брус плотно был прижат к верхней поверхности стены. Крепление с помощью скрутки производится с шагом, равным шагу установки стропил – соединительные узлы оказываются между соседними стропильными ногами.

Закрепление скобами

Как уже говорилось выше, в некоторых случаях в кирпичную кладку вмуровываются деревянные пробки, которые имеют ширину и высоту, равную размеру кирпича. Иногда практикуют пробку из бруса, идущую вдоль всей стены параллельно мауэрлату.

Крепление бруса мауэрлата скобами к заранее вмурованным деревянным пробкам

Пробки обязательно должны быть самым тщательным образом обработаны (пропитаны) битумным праймером, во избежание впитывания древесиной атмосферной влаги. Вкладка деревянных пробок была уже описана выше, и остается только рассмотреть крепление к ним мауэрлата с помощью скоб.

Схема крепления мауэрлата скобами

Для того чтобы скоба аккуратно вошла в древесину, не расколов ее надвое, рекомендовано по разметкам высверлить отверстия, равные по диаметру концам скобы. Затем скоба устанавливается в намеченные отверстия и забивается в них молотком.

Установка мауэрлата на шпильки

Мауэрлат монтируется на шпильки, заранее вмурованные в кладку.

Еще один вариант крепления мауэрлата – это установка его на металлические резьбовые шпильки или на пруты арматуры, вмурованные в кладку. Этот способ закрепления используется в том случае, если на стены строения будет приходиться высокая нагрузка. Шпильки обычно располагают между стропил на расстоянии равном шагу установки стропильных ног. Это расстояние иногда может быть увеличено, но в любом случае оно не должно превышать 1500 мм.

Закрепление выполняется в следующем порядке:

Вмуровывание прутов арматуры в кладку и принцип крепления к ним мауэрлата

  • Подготавливаются отрезки арматуры, согнутые в нижней части в виде буквы Г, или же шпильки, диаметром в 10÷14 мм, в нижней части которых приваривается горизонтальный отрезок, имеющий длину, равную длине кирпича. Такая форма шпильки необходима для более жесткой установки элемента в кладку.
  • Если выбирается Г-образный вариант шпильки или арматуры, то ее будет достаточно углубить в кладку на три ряда, то есть приблизительно 200 мм. Если же будут установлены ровные шпильки, то их рекомендовано вмуровать на 350-400 мм.
  • Следующим шагом на верхний ряд кладки укладывается гидроизоляционный материал. Чтобы гидроизоляция ровно легла на поверхность стены, в местах выхода на поверхность шпилек, в рулонном материале прорезаются отверстия.
  • Далее, на брусе мауэрлата производится разметка для отверстий, через которые он будет надет на шпильки. Этот процесс можно провести достаточно просто, даже без линейки и карандаша. Для этого брус устанавливается сверху, на торчащие шпильки, и его простукивают сверху молотком в областях расположения крепежных деталей. На брусе должны остаться вмятины, по которым будут просверлены сквозные отверстия. Диаметр отверстий должен превышать диаметр шпильки на 2÷3 мм, чтобы брус легко наделся на крепления, без перекосов.
  • Если брус устанавливается на шпильки, имеющие в верхней части резьбу, то на них надевается широкая шайба и закручивается гайка. Если же мауэрлат монтируется на арматуру, то ее свободный конец необходимо согнуть под прямым углом и закрепить к поверхности бруса мощными гвоздями, которые забивают, а затем сгибают.

Анкерные крепления

Брус мауэрлата, зафиксированный на анкерные крепления

Этот вид крепления подходит для мауэрлата, на который будет приходиться как небольшая, так и высокая нагрузка. Главное отличие анкерного крепления бруса к стене в том, что оно не требует никаких предварительных закладных элементов.

Принципиальная схема установки анкера

Анкерное крепление состоит из двух элементов – самого распорного анкера, устанавливаемого в просверленное для него в стене и брусе отверстие, и винта, который вставлен в него, и на котором сверху накручена гайка. При закручивании гайки винт поступательно перемещается вверх, вместе с конической головкой, которая раздвигает «лепестки» и обеспечивает надежную фиксацию крепежного элемента.

Монтажные работы по установке мауэрлата этим способом производятся в следующем порядке:

  • На стену настилается гидроизоляционный материал.
  • Сверху него укладывается брус мауэрлата.
  • Далее, производится разметка, по которой будут просверлены сквозные отверстия.
  • Анкеры должны иметь диаметр 10÷15 мм, соответственно отверстия высверливаются сверлом в 12÷17 мм. Сверло должно пройти сквозь брус и углубиться в стену как минимум на 180÷200 мм.
  • Следующим шагом в отверстия вбиваются анкеры с винтовой частью, на которую затем закручивается с помощью гаечного ключа гайка, под которую подкладывается широкая шайба.

Закрепление мауэрлата на армирующий пояс

Крепление мауэрлата к предварительно залитому армированному железобетонному поясу

Армирующий пояс под стропильную систему никогда не будет лишним, даже в том случае, если стены строения достаточно прочные, так как крепление на него мауэрлата максимально надежным и прочным. Для некоторых построек армирующий пояс просто необходим, например, это касается засыпных или выстроенных из газобетонных блоков стен. Газобетон достаточно хрупок и очень плохо самостоятельно держит крепежные элементы.

Создание армирующего пояса

Заливка армированного железобетонного пояса – ответственная, но вполне доступная для самостоятельного проведения задача

Армирующий пояс под установку мауэрлата вполне можно сделать без помощников. Конечно, если работу будет проводить один человек, она пойдет намного медленнее, но главное в этом случае — это возможность сэкономить.

Армирующий пояс представляет собой ленту из бетона, внутри которой проходит металлический каркас из арматуры. Ширина пояса должна соответствовать ширине стены, высота его составляет 200÷250 мм, и он проходит по всему периметру строения. Очень важно предусмотреть то, что количество крепежных элементов должно быть равно количеству стропильных ног. Поэтому, рассчитав количество стропил в конструкции крыши, вычисляется шаг месторасположения крепежных закладных деталей.

Для того чтобы пояс был прочным и не крошился, для приготовления раствора берут цемент М400÷500, а готовый бетон из него заливается в опалубку за один заход.

Раствор для заливки армирующего пояса изготавливается из цемента, щебня и песка, в пропорциях 1:3:3. Иногда в смесь добавляются пластификаторы, которые позволяют залитому раствору просыхать равномерно, сокращают количество использования воды при его замешивании.

Вкратце процесс заливки бетонного пояса показан в размещенной ниже таблице:

Иллюстрация Краткое описание выполняемой операции
Первым шагом для заливки армирующего пояса устанавливается опалубка. Она может быть изготовлена из разных материалов.
Чаще всего для монтажа этой коробки используются доски, а для их скрепления – бруски. Это самый доступный по цене материал, который после застывания пояса может быть снят и использован вторично. Вполне можно использовать пиломатериалы третьего сорта.
Для того чтобы залитый раствор не просачивался в зазоры между досок и в стыки между ними и стеной, необходимо изнутри на деревянных стенках закрепить плотный полиэтилен, который может быть снят после застывания бетона.
Другой вариант опалубки состоит из двух слоев — это фанера, имеющая толщину не менее 10 мм, закрепляемая к стене с наружной стороны, и утеплительный материал, устанавливаемый изнутри конструкции и прижимаемый к бортам из фанеры.
Желательно установить утеплитель на гидроизоляционный герметик, а также склеить с помощью его угловые стыки материала, а затем дождаться его просыхания.
Тогда залитый в опалубку раствор, полностью останется внутри опалубки.
Еще один вариант – это несъемная опалубка из пенополистирола. Она представляет собой пустотелые блоки, которые собираются в единую конструкцию, и их также желательно закрепить на стене с помощью водостойкого герметика.
Такая конструкция одновременно является опалубкой и термоизоляционным слоем, который снизит воздействие мощного моста холода через бетонный пояс, будет сохранять тепло в чердачном помещении.
Однако, использовать пенопластовые блоки или внутренний слой термоизоляции на опалубке есть смысл в том случае, если кровельная система сама по себе будет полностью утепленной.
Из какого бы материала ни возводилась опалубка, верхний ее край должен быть тщательно выверен по горизонтали с помощью уровня.
Следующим шагом собирается армирующая конструкция.
Вдоль внутренних стенок опалубки, по верхнему и нижнему краю, с отступом от верха и низа по 15÷20 мм, устанавливается арматура.
Арматура увязывается более тонкой проволокой, и форма каркаса должна в целом повторять форму внутреннего пространства опалубки.
Между собой отдельные части арматуры скрепляются проволочной скруткой.
Для того чтобы между внутренними стенками и арматурной системой образовался необходимый просвет, и в тоже время конструкция была зафиксирована в одном положении, на пруты арматуры устанавливаются специальные фиксаторы.
Фиксатор «звездочка» чаще всего применяется для создания зазора между стеной опалубки и арматурой, который должен быть обязательно заполнен слоем бетонного раствора.
Фиксаторы производятся под разными номерами, которые определяют толщину слоя бетона, который разделит арматуру и, в данном случае, утеплитель, а в других вариантах – внешний край заливаемой стены или опалубки.
То есть арматурная конструкция — полностью спрятана внутри бетона и будет там в полной безопасности от коррозии.
Расстояние может составлять от 15 до 75 мм.
Устанавливаются фиксаторы с шагом в 500÷750 мм.
Закончив армирование опалубки, на расстоянии, равном шагу между стропилами, устанавливают шпильки, так как в этом варианте их вмуровывают в армирующий здание пояс.
В нижней части шпилька должна иметь Г-образную форму.
На этот загиб она устанавливается на дно опалубки, в средней части арматурной конструкции, и жестко фиксируется проволочными скрутками в двух местах — на горизонтальной нижней и верхней перемычке.
Шпильки должны стоять строго вертикально и на одной линии, и подниматься над будущим поясом на толщину мауэрлата, плюс 50÷80 мм.
Следующим шагом опалубку заполняют бетонным раствором, поверхность которого выравнивают по стенам коробки.
Выравнивание поверхности армированного пояса производится с помощью правила или же ровной доски.

После того как армирующий пояс застынет (на этот процесс следует отвести не менее 15–18 дней, а то и больше в зависимости от его толщины), можно переходить к монтажу мауэрлата. Этот процесс уже ничем не будет отличаться от аналогичной операции, когда шпильки вмуровывались в кирпичную кладку.

Видео: оригинальной решение вопроса создания армированного пояса под мауэрлат на газобетонной стене

Другие способы установки креплений для мауэрлата

Кроме упомянутого выше, существуют и другие способы закрепления шпилек в бетон армированного пояса для установки мауэрлата.

скобы для бревен

Перемычки опалубки могут стать хорошим основанием для установки закладных шпилек

А. Опалубка устанавливается по по тому же принципу – из досок, фанеры или пенопластовых несъемных блоков. Кроме этого, стенки опалубки могут быть даже выполнены из обычного или же газобетонного кирпича.

  • Внутрь опалубки также устанавливается арматурная конструкция, но шпильки перед заливкой в опалубку раствора монтируются по-другому.
  • Деревянные стенки опалубки скрепляются между собой перемычками, устанавливаемые на одинаковом расстоянии друг от друга — оно должно соответствовать шагу закрепления стропил. На рейках определяется середина, в найденной точке просверливается отверстие диаметром на 2÷2,5 мм больше диаметра шпильки.
  • Далее, в отверстие устанавливается сама шпилька, имеющая высоту на 100÷150 мм больше высоты пояса и мауэрлата. Снизу на шпильку накручивают в гайку – в месте упора в дно опалубки, то есть в торец стены дома. Дополнительно шпильку желательно зафиксировать двумя гайками на самой перемычке, чтобы установить ее строго вертикально. Верхнюю гайку будет потом несложно снять во время съема опалубки. Таким же образом устанавливаются и все остальные шпильки.
  • Когда все закладные элементы будут установлены, в опалубку заливается и разравнивается по уровню стенок бетонный раствор.

Если таким образом шпильки будут устанавливаться в опалубку, выложенную из кирпича или газобетона, то деревянные накладки с отверстием для шпильки можно просто установить, даже не закрепляя их к стенкам.

Бетонный раствор в опалубке должен застывать и набирать прочность также не менее 15 дней. Проводить распалубку разрешается только после того, как бетон наберет не менее 70÷75% марочной прочности.

Б. Мауэрлат может быть закреплен анкерами к армирующему поясу таким же образом, как и к стенам, выстроенным из других материалов.

В. Если решено фиксировать деревянный брус с помощью проволоки, то ее прикручивают к арматуре, предусмотрительно установленной внутри опалубки и выступающей с обеих сторон пояса.

Гидроизоляционная прослойка под мауэрлат

Гидроизоляция под мауэрлат – обязательное условие

Гидроизоляция на торцевую часть стены или на бетонный пояс настилается для сохранения бруса мауэрлата от проникновения в древесину капиллярной от строительных конструкций и, соответственно, предупреждения процессов разложения. Гидроизоляцию рекомендовано укладывать на всю ширину стены, а для лучшего прилегания материала к стеновому материалу, его закрепляют на битумную мастику, которая сама по себе является хорошим гидроизолятором.

Как правильно настилается гидроизоляционный рулонный материал

В гидроизоляционном материале прорезаются отверстия в том случае, если он монтируется сверху вмурованных шпилек. Материал обязательно растягивается, так как на нем не должно быть складок или зазоров между ним и бетонным поясом.

С мастикой нужно работать аккуратно, чтобы не испортить внешнюю сторону стен, особенно если она не будет покрываться отделочным материалом.

Несколько слов о креплении стропил на мауэрлате

Как уже говорилось выше, предназначение мауэрлата состоит в равномерном распределении нагрузки от стропильной системы по всей поверхности стены. И от того, как он будет выполнять свою функцию, будет зависеть, как поведет себя вся конструкция крыши при воздействии на нее дополнительных нагрузок в виде ветра или снежных наносов.

Существует два способа закрепления стропил к мауэрлату — жесткий и скользящий, и какой из них выбрать – в первую очередь зависит от того, какая стропильная система выбрана для монтажа крыши — наслонная или висячая.

  • Жесткое крепление

Примеры стропильных систем наслонного типа

Жесткое крепление предполагает полное исключение смещений любых деталей системы. Оно чаще всего применяется для двускатной наслонной системы стропил, которая имеет дополнительную опору в виде капитальной перегородки внутри строения.

Для монтажа жесткой конструкции используется несколько видов крепления:

Жесткое крепление на уголки, с врубкой или с использованием опорного бруса

— Опорный брус и металлические уголки.

— Врубка стропильной ноги в мауэрлат и дополнительное крепление уголками. Вырез в стропиле не должен быть больше, чем ⅓ его ширины.

Еще две схемы жесткого узла крепления стропильных ног на мауэрлате

— Фиксация стропильной ноги с помощью затяжек и металлического уголка.

Жесткое крепление с использованием стальных скоб

— Врубка с помощью выреза в мауэрлате и скоб, вбиваемых в стропила и мауэрлат.

— Дополнительно, упертый в мауэрлат заруб на стропиле достаточно часто закрепляют гвоздями, вбитыми под углом.

Здесь необходимо отметить, что, если дом возводится из бревна или бруса, роль мауэрлата чаще всего выполняет верхнее бревно, на которое и закрепляются стропильные ноги.

  • Скользящее крепление

Стропильная система висячего типа

Скользящее крепление чаще всего применяется в двускатной висячей системе, где стропила опираются только на внешние несущие стены и не имеют дополнительной промежуточной поддержки. Скользящие элементы, закрепляемые на стропила и мауэрлат, дают возможность конструкции смещаться при усадке дома или же при возрастании действия на нее внешних нагрузок.

Один из вариантов скользящего крепления стропильной ноги на мауэрлате

Особенно такая конструкция важна для деревянных срубов, так как после постройки неизбежна усадка, доходящая порой до 15%, причем, проходит она, как правило, неравномерно.

Деформационные процессы элементов стропильной системы могут сказаться и в период ее эксплуатации. Так, в дождливое время древесина может разбухнуть от влаги, так как достаточно гигроскопична, а в зимние морозы и в сильную жару – усохнуть.

Типичная схема деформации стропильной системы при усадке деревянного дома

Скользящие же крепления помогают сохранить целостность конструкции, потому что при оседании отдельные ее детали имеют возможность сдвигаться вслед за стеной.

крепление для стропил

Стропила, установленные на подвижные крепления и с шарнирным соединением на коньке

Кроме скользящих креплений стропильных ног на мауэрлат, шарнир из подвижных пластин может быть установлен и в качестве конькового соединения. Этот вид скрепления элементов также помогает конструкции крыши оставаться целой при изменении ее геометрии в периоды усадки или других колебаний.

Чтобы крыша была надежной в любых ситуациях, перед началом монтажа необходимо составить ее чертеж и просчитать все параметры. Если процесс возведения стропильной системы производится впервые, то лучшим вариантом будет все же обратиться за помощью к специалистам, так как прочность этой конструкции зависит от многих нюансов, которые новичку по неопытности просто неизвестны.

В завершение публикации – еще один интересный видеосюжет – домашний мастер делится опытом установки мауэрлата на монолитную стену.

Видео: установка мауэрлата своими руками

Как правильно сделать двухскатную крышу своими руками —

Как сделать двухскатную крышу своими руками, чертежи, видео

как сделать двухскатную крышу своими руками?

Крыша двухскатная своими руками – вполне реальная задача, с которой справится человек, обладающий минимальными навыками в строительстве. Сейчас мы вам расскажем, как построить крышу дома своими руками, рассмотрим особенности установки стропил, представим чертежи и видео-инструкцию.

Содержание статьи о том, как сделать двухскатную крышу своими руками, чертежи, видео

Устройство двухскатной крыши


Конструкция двухскатной крыши практически не отличатся от односкатной крыши. Ее составляющие:

  • мауэрлат;
  • стропильная система;
  • коньки и подкосы для дополнительного крепления стропил;
  • обрешетка;
  • утепление, гидро- и пароизоляция;
  • кровельный материал.

Сейчас разберемся с вопросом, как сделать двухскатную крышу своими руками. А в другой статье вы можете найти информацию о монтаже четырехскатной крыши.

Шаг 1 – Монтаж мауэрлата

Крепление брусьев мауэрлата осуществляться несколькими способами.

1.Заливка армопояса со шпильками. В данном случае на стены заливается слой бетона, куда вмуровываются шпильки. Шаг – 100-150 см, высота армопояса – 20-30 см. Шпилька в сравнении с мауэрлатом располагается на 3 см выше, чтобы ее можно было завинтить гайкой.

2. Установка шпилек при последних рядах кладки кирпича (3-4 верхних рядах). В данном случае шпильки хорошо входят в раствор между кирпичами. Оставляйте несколько сантиметров на вкручивание гайки.

Перед установкой мауэрлата на шпильки укладывается 1-2 слоя гидроизоляции, например, рубероида. Мауэрлат крепится к продольным стенам анкерными болтами.

Шаг 2 – Установка стропил двухскатной кровли

Монтаж стропил двухскатной крыши

Первое – нужно определиться с необходимым сечением стропильных ног. Данная величина рассчитывается в зависимости от длины и расстояния между ними. Учитывайте необходимость использования утеплителя. Между стропилами должно быть такое расстояние, чтобы не тратить силы и время на обрезку теплоизоляционного материала.

Стропильная система двухскатной крыши, особенности установки стропил

  1. Делаем шаблон, по которому в дальнейшем будем собирать стропильные фермы. Возьмите две доски по длине равные стропильной ноге и соедините их между собой гвоздем с одного края.
  2. Полученную конструкцию свободными краями досок ставим на опоры, куда будут опираться стропильные ноги. Угол, который мы получили, и будет углом наклона ската крыши. Фиксируем элементы несколькими гвоздями. Для лучшей фиксации угла между досками закрепляем поперечную перекладину.
  3. Изготавливаем еще один шаблон, который будет использован для монтажных запилов на стропилах. Для этого подойдет кусок фанеры.
  4. Используя шаблон, вырезаем на стропилах монтажные запилы и соединяем их между собой под углом наклона ската кровли. Полученный треугольник – это стропильная ферма. Она поднимается на крышу вспомогательными конструкциями, например, по лестнице, и крепится к мауэрлату. На рисунке представлена технология крепления ноги к мауэрлату гвоздями или уголками.

крепление стропильной ноги

Двухскатная ломаная крыша

Двухскатная ломаная крыша отличается от обычной устройством стропил. Сейчас не будет подробно разбирать данный вопрос, так как этапы строительства мы рассматривали в статье Ломаная крыша своими руками.

Шаг 3 – Пароизоляция, утепление и гидроизоляция кровли

Пароизоляция крыши

Стропильная система установлены, но это не последний этап монтажа двухскатной кровли. Чтобы сделать двухскатную кровлю своими руками качественно, внимательно подходите к вопросу укладки пароизолирующего и теплоизолирующего слоев. Параллельно коньковому прогону раскатывается рулонный материал. Он прикрепляется к стропилам с внутренней стороны крыши. Стыковые соединения делаются внахлест, после чего герметизируются скотчем.

Монтаж теплоизоляционного материала

Сверху межстропильное пространство заполняется утеплителем. Для работ отлично подходит минеральная вата. С технологией монтажа минеральной ваты ознакомьтесь в соответствующей статье.

Устройство гидроизоляции кровли

Чтобы защитить слой теплоизоляции от увлажнения, которое может быть вызвано протечками кровли или конденсатом на внутренней поверхности покрытия, нужно установить подкровельную гидроизоляцию. Она прибивается с наружной стороны стропил с помощью гвоздей или скоб. После этого брусками крепятся контр рейки.

Шаг 4 – Обрешетка двухскатной крыши

пример обрешетки двухскатной крыши

Построение обрешетки – завершающий этап в строительстве стропильной системы двухскатной крыши. Для работ используется сухой брус, без трещин и сучков. Прибивайте брусья обрешетки снизу от карнизов. Возле конька две доски крепятся без зазора. Проверить прочность обрешетки просто. Пусть на нее встанет человек весом 70-80 кг. Если она не прогибается, значит, все сделано качественно.

Выбор толщины досок для обрешетки

Доски подбираются в зависимости от вида кровли:

1. Для рулонной и мягкой кровли делается 2 обрешеточных слоя – сплошной и разреженный. Толщина досок – от 25 мм, ширина – до 140 мм. Набиваем доски с небольшими зазорами параллельно коньковому брусу. Поверх досок набиваем сплошной слой кровельной фанеры из нетолстых досок. Угол –45 градусов.

2. При укладке металлочерепицы или шифера делаем один слой бруса сечением 50х60 мм. Шаг зависит от самого кровельного материала.

Рекомендации! Забивайте гвозди не в середине обрешеточной доски, а возле краев. Вбивайте шляпки вглубь дерева, чтобы они не повредили кровельный материал.

Двухскатная крыша своими руками видео

Ниже представлено видео, как сделать двухскатную крышу своими руками. Следуя инструкции, вы выполните монтаж самостоятельно.

Двухскатная крыша своими руками чертежи

Предлагаем вам просмотреть или скачать проекты домов с двухскатной крышей и чертежи двухскатной крыши.

Проекты домов с двухскатной крышей

Строительство домов

Долговечность стен частного дома и комфортное проживание в нем напрямую зависят от надежной крыши. Среди различных типов крыш для загородных домов наиболее распространена двухскатная крыша. Своей популярностью она обязана простоте конструкции, легкости возведения и наличию большого чердачного помещения, в котором можно обустроить мансарду. Выполняя строительство двухскатной крыши своими руками, необходимо обладать пониманием того, что делаешь, и уметь обращаться с инструментом. Поэтому, перед тем как сделать двухскатную крышу, следует ознакомиться с устройством крыши, её элементами, особенностями монтажа и разработать её проект.

Устройство двухскатной крыши

Выбор и создание конструкции двухскатной крыши начинается еще на этапе проектирования дома. Но если приходится переделывать крышу уже построенного дома, то проект двухскатной крыши можно разработать отдельно и затем его реализовать. Главное – сохранить общий архитектурный стиль.

Перед тем как построить двухскатную крышу, необходимо разработать её проект с чертежной документацией. Создать его можно самостоятельно. Для этого потребуются навыки работы с компьютером и знание архитектурной программы, например, ArchiCAD. Выполняя подобные работы в первый раз, лучше всего обратиться за помощью и консультацией к специалисту. Также, всю работу над проектом можно делегировать профильным организациям, которые занимаются этим не один год и могут предоставить ряд уже готовых и проверенных временем двухскатных крыш.

Двухскатная крыша: фото

Чтобы создать проект крыши самостоятельно, необходимо разбираться в элементах конструкции и материалах для её строительства, так как без этих знаний можно допустить серьезную ошибку.

Конструкция двухскатной крыши состоит из следующих основных элементов:

  • Кровля.
  • Обрешетка и контробрешетка.
  • Коньковый прогон.
  • Стропила.
  • Мауэрлат.
  • Стойки.
  • Раскосы и диагональные связи.

Важно! Две стропильные ноги, соединенные между собой и усиленные раскосами, называются «ферма». На фото показано несколько типов различных ферм.

Все эти элементы являются частью стропильной системы, которая может быть двух типов: висячая и наслонная. Первый используется в случае, когда стропила опираются лишь на две наружные стены. Второй тип имеет три и более точки опоры – наружные и внутренние стены. Эти два типа могут быть использованы одновременно. Для части дома, где есть промежуточные опоры, используют наслонные стропила, а там, где таких опор нет, – висячие.

Материалом для стропил и обрешетки может быть металл или древесина. В частном строительстве дерево более предпочтительно, и причиной тому его низкая стоимость и доступность. В представленной ниже таблице указаны все элементы стропильной конструкции и рекомендуемое сечение деревянного бруса и доски.

Таблица №1

При создании проекта также необходимо учитывать длину стропил и шаг, с которым они будут установлены. От этого будет зависеть толщина бруса. Необходимо отметить, что на рынке представлен деревянный брус с максимальной толщиной в 250 мм. Этого вполне достаточно для крыш с длиной стропил до 7 м и шагом в 150 см. Но довольно часто шаг стропил подгоняется под размер утеплителя, чтобы не подрезать последний и получить более плотное прилегание. В таких случаях для создания надежной конструкции требуется брус большего сечения. Выходом в этой ситуации может быть клееный брус, толщина которого достигает 300 мм, что в сочетании с опорными рамами сделает крышу максимально надежной. В представленной ниже таблице показана взаимосвязь толщины стропил и их длины.

Таблица №2

По традиции угол двухскатной крыши выбирают в пределах 11 – 45 °. Но чтобы получить более точные данные, необходимо знать еще ряд факторов, от которых будет зависеть угол наклона. Во-первых, это используемый материал для кровли. Во-вторых, это ветровые нагрузки в регионе, где строится дом. В-третьих, это снеговые нагрузки в выбранном регионе. Все эти факторы взаимосвязаны между собой. Например, если сделать большой угол в регионе с сильными ветрами, то придется усиливать стропильную конструкцию, что повлечет дополнительные расходы. К тому же, чем больше угол наклона, тем больше площадь кровли и, соответственно, требуется больше материалов. А вот в регионе с большими осадками малый угол наклона приведет к тому, что они будут скапливаться на поверхности и тем самым увеличат нагрузку, что также потребует усиления стропильной конструкции.

В нижеприведенной таблице указаны углы наклона для различных типов кровли:

Таблица №3

Принимая в расчет снеговую нагрузку, необходимо вначале определить, в каком районе находится дом. Для этого можно воспользоваться приведенной ниже специальной картой, а также СНиП «Нагрузки и воздействия». После чего провести небольшой расчет.

Чтобы крыша не выполняла роль паруса, и в тоже время осадки скатывались по ней, для расчетов необходимо воспользоваться картой ветровых поясов и СНиП «Нагрузки и воздействия».

Важно! Выполняя расчеты для выявления оптимального угла наклона двускатной крыши, необходимо помнить о таком виде осадков, как снег, а точнее – о его теплоизоляционных характеристиках. Все дело в том, что снег является природной теплоизоляцией при отрицательных температурах, и его наличие на крыше позволит сохранить тепло в доме. Поэтому не стоит делать слишком большой угол и спешить избавляться от всех осадков с поверхности крыши.

Двухскатная крыша: видео

Строительство двухскатной крыши

Все работы по строительству двускатной крыши разделяются на три основных этапа. Первый – это возведение стропильной конструкции. Второй – создание изоляционных слоев, а именно тепло-, гидро-, пароизоляции и при необходимости шумоизоляции. Третий – укладка кровельного покрытия. Используя сделанный ранее чертеж двухскатной крыши, и закупив все необходимые материалы, можно приступать к её строительству.

Возведение стропильной конструкции

Первое, что придется сделать, это уложить и закрепить мауэрлаты. Для этого по периметру стен здания, а также на промежуточных стенах укладываем слой гидроизоляции из рубероида. Поверх рубероида укладываем предназначенный для мауэрлата деревянный брус и фиксируем его к стенам при помощи ранее вмурованных в стены металлических шпилек так, как это показано на рисунке:

Металлическая шпилька представляет собой прут с резьбой. Длина такой шпильки выбирается из расчета, что её половина будет вмурована в стену, а выступающая часть должна быть на 3 – 4 см выше уложенного мауэрлата, чтобы можно было закрутить гайку.

Теперь приступаем к установке стропил. Выполнить эту работу можно двумя способами. Первый –это собирать ферму на земле, а затем подымать её на верх. Второй – сборка фермы непосредственно на месте её установки. Какой из этих двух способов выбрать, решать непосредственно мастерам. В любом случае для удобства монтажа стропил и создания однотипных ферм стоит сделать шаблон, по которому будут подрезаться и соединяться стропила.

Сделать такой шаблон достаточно просто. Для этого берем две доски, по длине чуть больше стропил, подымаем наверх и устанавливаем на месте наподобие стропил. Выравниваем их по вертикали, следим, чтобы верхушка конька была выставлена в соответствии с чертежом и соединяем доски одним гвоздем. Теперь можно, подымая или опуская концы досок, получить требуемый угол наклона и, добившись желаемого, соединяем доски поперечной планкой, чтобы зафиксировать их в этом положении. Используя этот шаблон, подгоняем под него стропила и затем соединяем их. Чтобы соединить стропила с мауэрлатом, делаем в них подрезы в форме прямоугольного треугольника, а для соединения используем штампованные металлические уголки или кронштейны.

Монтируем фермы в начале и в конце здания, затем натягиваем между ними шнур. Следим, чтобы уровень горизонта был идеально ровным, в случае перекоса немного приспускаем одну из ферм. Под этот шнур устанавливаем все остальные стропила с шагом, заданным в проекте. После чего монтируем раскосы, ригеля, подпорные балки и рамы.

Важно! Для соединения элементов конструкции и её усиления лучше всего использовать штампованные металлические гвоздевые пластины, уголки и скобы.

Изоляция двухскатной крыши

После установки стропил можно приступать к созданию многослойного изоляционного пирога, который будет защищать внутренние конструкции, сохранять тепло и прохладу в доме. Изоляция состоит из нескольких слоев: гидроизоляция, пароизоляция и теплоизоляция. В отдельных случаях, когда используют кровельные материалы с низким уровнем шумопоглощения, обустраивают еще и шумоизоляцию.

Создание изоляционного пирога начинаем делать с укладки слоя гидроизоляции поверх стропил. Для этого можно использовать различные пленки и мембраны, которые будут надежно защищать от проникновения влаги внутрь и одновременно пропускать избыток наружу. Сами материалы начинаем укладывать снизу вверх, пуская их с нахлестом в 15 – 20 см. В качестве крепления используем деревянные рейки толщиной 25 мм. Эти рейки являются контробрешеткой и крепятся к стропилам вдоль. Стоит отметить, что контробрешетка позволяет обустроить хорошую вентиляцию кровли. Поверх контробрешетки укладываем основную обрешетку, которая идет перпендикулярно стропилам, и к которой будет крепиться кровля.

Важно! Есть два типа обрешетки: сплошная и разряженная. Первая используется для мягких и рулонных кровельных материалов. Вторая для таких материалов, как шифер, черепица, оцинкованный лист.

Закончив с гидроизоляцией и обрешеткой, приступаем к обустройству теплоизоляции. В качестве утеплителя используются различные материалы. Наиболее популярные из них минеральная вата, стекловата и пенопласт. Но сегодня на рынке можно найти и другие теплоизоляционные материалы, которые более подходят для утепления крыши и при этом не уступают по характеристикам уже привычным. Среди таких вспененное стекло, трапы из водорослей, экструдированный пенополистирол. Выбирая тот или иной материал для утепления кровли, следует ориентироваться на его характеристики:

  • Теплопроводность должна быть, чем ниже, тем лучше.
  • Удельный вес. Чем меньше, тем более толстый слой можно сделать без усиления конструкции.
  • Устойчивость к влаге. Чем она выше, тем лучше.
  • А также на пожароопасность и экологичность материала.

Важно! Выбрав в качестве теплоизоляции минеральную или стекловату, следует быть готовым к тому, что она очень хорошо впитывает влагу, теряя при этом свои изоляционные свойства. Даже создав прекрасную гидроизоляцию, вата будет втягивать в себя влагу отовсюду как губка.

Сам теплоизоляционный материал укладываем между стропил. Как уже отмечалось ранее, шаг стропил подбирается под размер теплоизоляции. Поэтому маты или плиты просто укладываются впритирку между стропилами. Поверх теплоизоляции натягивается пароизоляционная пленка, которая закрепляется деревянными рейками, прибитыми к стропилам с шагом в 50 см.

Важно! Если в дальнейшем планируется обустройство мансарды, тогда теплоизоляционный слой необходимо усилить. Делается это очень просто. Поверх уложенной между стропил теплоизоляции и поверх самих стропил укладывается еще один, уже сплошной, слой теплоизоляции. Для этих целей прекрасно подойдет экструдированный пенополистирол с выбранной четвертью в торце. Это необходимо, так как стропила выступают мостиками холода, в дополнение, если где-то остались мелкие щели, сплошной слой перекроет их.

Укладка кровли

Завершающим этапом возведения двухскатной крыши своими руками является укладка кровли. Сегодня на рынке можно найти множество различных кровельных материалов. Выбор зависит от финансовых возможностей и пожеланий хозяев. Особой популярностью пользуются металлочерепица, битумная черепица и шиферные листы. Во многом такая популярность обусловлена простотой укладки и надежностью этих материалов. В независимости от того, какая кровля была выбрана, её укладка происходит снизу вверх. Таким образом, обеспечивается нахлест листов, что дает возможность стекать воде и не попадать внутрь.

Возведение двускатной крыши своими руками является весьма ответственным делом. Малейшая ошибка в расчетах при проектировании и при возведении обернется дополнительными расходами или снижением надежности всей конструкции. Если приходится выполнять подобные работы в первый раз, лучше подстраховаться и пригласить опытного мастера, который будет руководить работами.

Двухскатная крыша своими руками: видео – инструкция

Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

  • В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
  • В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
  • Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы
  1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

Как правильно выставить стропильную систему

Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Самостоятельная постройка двухскатной крыши – пошаговое руководство

Современное загородное строительство переживает очередной бум. Сегодня можно увидеть и купола, и шпили, и многогранные конструкции, венчающие особняки, расположенные в пригородной зоне, но и классические решения остаются актуальными. К ним и относится двускатная крыша, своими руками которую построить не очень сложно. Данная статья как раз и посвящена вопросу создания подобной конструкции.

Конструктивные особенности двускатной крыши

Использование двускатной конструкции крыши предполагает, что она будет опираться на две стены, расположенные на одном и том же уровне. Получившееся чердачное помещение находится между двух скатов и стен, имеющих форму треугольников. Это – фронтоны или щипцы.

Конструкция и технология создания кровельного пирога зависят от того, как будет использоваться чердачное помещение. Если планируется создание здесь жилой комнаты, то выполняется утепление, а также создаются дополнительные окна, которые необходимы для инсоляции и проветривания помещения.

Жилое помещение под крышей называется мансарда и для её создания необходимы определенные навыки. Если это именно ваш случай, то мы рекомендуем прочитать статьи, посвященные созданию мансарды, которые можно найти на нашем сайте.

Решение об устройстве мансарды должно быть принято еще на стадии проектирования, поскольку это позволит существенно сэкономить.

Виды двускатных крыш

Как правило, различают все конструкции по углу наклона кровли. Он зависит от нескольких факторов, одним из которых является тип используемого для покрытия крыши материала. Одним из наиболее распространенных сегодня вариантов является угол наклона скатов 35..40 градусов.

Такая крыша легко перенесет снегопады, поскольку не будет накапливать снег, да и различный принесенный ветром мусор не будет здесь собираться. Единственным недостатком является то, что обустраивать жилье на получившемся чердаке будет неудобно.

Те, кто не понаслышке знает, как сделать двухскатную крышу, стараются компенсировать недостаток обычной конструкции. Они используют ее усовершенствованную разновидность, имеющую ломаные скаты. В этом случае верхняя часть крыши делается пологой, а нижняя – с резким уклоном. Кровля этого типа может выдержать сильные снегопады, отлично справляется с ветровой нагрузкой и пригодна для обустройства жилого помещения.

Расчет площади крыши

Это – один из важных элементов проектирования, поскольку от того, насколько правильно выполнен расчет, зависит весь процесс работ. Любая ошибка обойдется в буквальном смысле дорого, поскольку материалы потребуется докупать уже во время строительства. Для того чтобы упростить себе работу нужно соблюдать ряд правил:

  • Не учитывать наличия вентиляционных отверстий, дымоходных труб или мансардных окон, поскольку это лишь вызовет дополнительную путаницу.
  • Определить точную длину скатов, нижней точкой которых является карниз, а верхней – конек.
  • Определить длину крыши по коньку (получившиеся в этих 2-х пунктах результаты перемножаются и дают половину нужной площади для простой формы кровли).

Обратите внимание, что требуется также учитывать наличие парапетов, свесов и брандмауэрных стен.

Стоит сказать, что в том случае, когда используется рулонные кровельные материалы или мягкая черепица, то длина скатов будет уменьшаться на 70 см. Перед тем как сделать двухскатную крышу, вся площадь будущей конструкции разбивается на простые элементы, и вычисления проводятся для каждого из них, после чего результат складывается. В большинстве случаев не требуется знания каких-либо сложных математических формул, поскольку самые популярные типы кровель собираются из прямоугольных или треугольных форм.

Виды стропильных систем

Стропила – это основной конструкционный элемент любой двускатной кровли. Именно они выдерживают и вес кровли, и вес того, что на ней скопилось, поэтому их выбирают с запасом. Типов стропил всего два – висячие и наслонные.

Висячие стропила опираются на крайние опоры, поэтому они работают и на сжатие, и на изгиб. Поскольку такая конструкция создает существенно распирающее усилие в горизонтальной плоскости, требуется устройство деревянной или металлической затяжки, находящейся у основания стропил.

Выбор одного из типов стропил зависит от размеров крыши и конструкции дома. Если есть средняя несущая стена, то она может использоваться в качестве основания для наслонных стропил. Также подойдут и промежуточные столбчатые опоры. Концы стропил должны опираться на стены сооружения, а их средняя часть на стены или опоры, поэтому их элементы работают как балки – на изгиб. Преимуществом такой кровли является малый вес.

Когда производится установка стропильной системы двухскатной крыши, использование висячих стропил целесообразно там, где нет промежуточных опор. Наслонные же могут работать только в том случае, если расстояние между опорами не превышает 6.5 метров. Ширина стропил может быть увеличена за счет введения дополнительных опор. Если используется одна дополнительная опора, то расстояние составит 12 метров, а для двух – уже 15 м.

Чтобы стропило плотно прилегало к балке нужно его приложить к месту крепления и отметить, где будет произведен распил. Наличие распила позволит брусу прочно лечь на балку. Такое место называется «подпятником».

Если дом построен из бруса, то стропильные ноги опираются на верхние венцы, а крепление их осуществляется с помощью болта, скобы или нагеля. Соединение стропил производится соединением с помощью металлических накладок и болтов. В иных случаях рекомендуется использовать мауэрлат, о котором будет рассказано ниже.

Расчет стропильной системы непосредственно зависит от размеров дома и вида кровли. Чем они больше и чем более интересная форма крыши, тем выше сложность, поэтому лучше доверить эту задачу профессионалу, поскольку цена ошибки в этом случае может быть слишком высокой.

Крепление мауэрлата

Мауэрлат — это основание, на которое будут опираться стропила. Обычно на эту роль претендует брус, имеющий сечение 15х15 см. Такой элемент хорошо справляется с распределением нагрузки и может выполнять функцию фундамента для крыши. Мауэрлат располагают под стропильной ногой вдоль всего ската кровли.

Внешняя часть бруса обычно находится заподлицо с плоскостью стен, а дополнительную прочность ему придает кирпичная кладка. Обязательным моментом при установке мауэрлата является создание гидроизоляции. На эту роль отлично подойдет рубероид, которого лучше положить пару слоев.

Большой вес кровли – это не лучший способ защиты её от ветров, поскольку и площадь у неё высокая. Чтобы избежать неприятных ситуаций, вызванных сильным ветром, лучше всего надежно крепить мауэрлат. Это один из важных моментов, на которые нужно обратить внимание всем, кто хочет знать, как правильно сделать двухскатную крышу.

Стоит избегать ситуации, когда стропила и крепления мауэрлата находятся рядом. Это существенно ослабляет опорный брус, поэтому лучше разносить отверстия для шпилек и точки контакта со стропилами подальше друг от друга.

Для решения данной проблемы есть несколько путей:

  • Бруски. Они вмуровываются за несколько рядов до завершения стены. Удерживается мауэрлат с помощью скоб вбитых в них.
  • Шпильки. Монтаж этих элементов осуществляется, когда кладка стен практически завершена. Диаметр шпилек составляет 12-15 мм, а глубина установки не менее нескольких рядов. Расстояние между этими креплениями выбирается в пределах 150..200 см.
  • Стальная проволока сечением 3..4 мм. Она устанавливается в кладку за несколько рядов до завершения стены и должна иметь концы, позволяющие надежно обвязать мауэрлат. Количество подобных вкладок должно быть больше количества стропильных ног.
  • Железобетонный пояс. Это – лучшее решение для пенобетона, газосиликатных блоков и других материалов, имеющих аналогичные свойства. Крепление производится через резьбовые шпильки, установленные в опалубку еще до заливки. Марка бетона и плотность армирования выбираются в соответствии с проектом.

В том случае, когда для монтажа бруса применяют шпильки, то требуется просверлить в нем отверстия.

На шпильки сначала надевается шайба, а уж затем затягиваются гайки. В том случае, когда вместо шпилек применяется арматура, то гайки или пластины просто привариваются к ней после того, как мауэрлат занял свое место.

Теплоизоляция и обрешетка

Специалисты, которые знают, как правильно сделать двухскатную крышу, особое внимание уделяют именно этому этапу работ, поскольку при всей своей простоте он является одним из самых важных.

Задача теплоизоляционного материала – поддерживать тепло в помещении и препятствовать его утечке через стены. На эту роль обычно выбирают комбинированные утеплители, выполненные на основе минеральной ваты. Теплоизоляция выполняется в комплексе с созданием гидроизоляционного слоя и укладкой пароизоляционного материала.

Гидроизоляционный слой – это специальная мембрана, которая фиксируется поверх стропил, причем так, чтобы между этим слоем и листами кровельного материала было определенное расстояние. Ширина зазора зависит от выбранной технологии и типа покрытия кровли. Она может варьироваться в пределах 2..5 см.

Когда выполнена гидроизоляция укладывают теплоизоляционные маты. Они фиксируются между стропилами кровли, после чего можно заняться монтажом пароизоляционной мембраны. Она должна находиться с внутренней стороны помещения и может удерживаться с помощью скоб. Мембрана укладывается с нахлестом, а соединения проклеиваются специальной лентой. Поверх пароизоляции монтируется материал, которым будет выполняться внутренняя отделка.

Стропильная система двухскатной крыши своими руками практически завершена и остается лишь положить обрешетку и смонтировать кровельный материал.

Обрешетка укладывается на брус, расположенный вдоль стропил, – контробрешетку. Основная задача этого элемента заключается в том, что он позволяет создать воздушный промежуток между слоем гидроизоляционного материала, уложенного на стропила, и материалом кровли. Этот промежуток необходим, чтобы выводить влагу, попадающую на гидроизоляцию сверху или выходящую в виде паров снизу. При создании правильной вентиляции гидроизоляционный материал будет практически всегда сухим.

Конструкция обрешетки в общем случае бывает двух типов. Первый из них – решетчатый. Такой вариант предпочтителен для металлочерепицы или шифера, однако шаг выбирается с учетом используемой технологии. Вторая разновидность обрешетки – сплошная. Если решетчатую конструкцию получают из бруса 50х50 или доски, то сплошная может изготавливаться из 12-миллиметровой фанеры, листов OSB или даже доски. Если какой-то из моментов остался все же неясным, то чтобы понять, как сделать двухскатную крышу, видео, размещенное на нашем сайте, будет весьма кстати.

Монтаж кровельного материала

Завершающий этап создания любой крыши – это монтаж кровельного материала. Стоит сказать, что в каждом случае есть какие-то определенные нюансы, незнание которых может привести к дополнительным затратам. Поэтому в данной статье будет приведена лишь общая информация, а более подробные сведения вы сможете найти в статьях, посвященных конкретной технологии устройства кровли.

Одним из таких общих моментов является устройство карниза, который придает завершенный вид постройке. Если создается двускатная мансардная крыша по СНиПу, то обрешетку лучше выпускать наружу на 30-40 см. Это позволит защитить стены дома от попадания на них дождевой воды, стекающей по скатам кровли.

Поскольку конструкция обрешетки выполняется из древесины, скорее всего она будет подвержена короблению, а значит, стоит избегать соблюдения ровных линий и класть бруски «в разбежку».

При наличии необходимого количества материалов, инструментов и рабочих рук выполнить все необходимые операции можно всего за несколько дней.
Выше мы рассказали, как создается двускатная крыша своими руками пошагово поэтому в случае необходимости построить простую конструкцию не составит особого труда.

Как сделать двухскатную крышу: пошаговая инструкция в фото и видео

При строительстве частных домов крышу чаще всего делают двускатной. На это есть причины. Первая — она надежна. Хорошо справляется с ветровыми и снеговыми нагрузками. Вторая — она совместима с любым кровельным покрытием. Третья — относительно недорого. Четвертая — несложная конструкция, которую трудно испортить. Пятая — она привлекательно смотрится. Все это, и еще то, что двухскатная крыша своими руками строится без наличия специальных знаний, определяет ее популярность.

Собранная двухскатная крыша своими руками готова под монтаж кровельного покрытия

Пошаговый монтаж двухскатной крыши

Как вы видели выше, стропильных систем очень много. Соответственно при сборке каждой есть свои особенности, но в общем порядок одинаковый. Необходимо сказать об общем шаге: предварительная сушка и обработка древесины. Этот этап обязателен, если вы покупали свежие пиломатериалы, а не сушеные.

Использование при строительстве крыши сырой древесины естественной влажности приведет к проблемам: балки погнет, они усохнут, изменится геометрия. Все это приведет к возникновению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы. Их устранение — сложное и дорогостоящее мероприятие. Потому или покупайте сухую древесину (не более 20%, в идеале камерной сушки 8-12%), или купите материал за пару месяцев, сложите в проветриваемые штабеля. После обработайте необходимыми пропитками (от поражения грибками и для снижения горючести) и только после этого используйте в монтаже стропильной системы.

Пиломатериалы сушить нужно в вентилируемых штабелях. Для этого их прокладывают короткими отрезками досок. Их кладут в метре от краев и далее через метр. Под нижний устанавливают обязательно проложки

Об основных этапах сборки, о том, как сделать двухскатную крышу своими руками расскажем в этом разделе.

Мауэрлат

Начинается сборка стропильной системы двухскатной крыши с установки мауэрлата. Он должен быть выставлен строго горизонтально, потому перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости она выравнивается цементным раствором. Продолжить работы можно после того, как раствор наберет 50% прочности.

В зависимости от системы — это брус сечением от 150*150 мм или доска размерами 50*150 мм. Он крепится к верхнему ряду кладки стены. Если дом деревянный, его роль выполняет верхний венец. Если стены сложены из легких строительных блоков — пенбетона или газобетона и других — их жесткости недостаточно для того, чтобы перераспределять нагрузку. В этом случае поверх последнего ряда кладки делают армированный железобетонный пояс, в который вмуровывают закладной крепеж — проволоку или шпильки. На них потом насаживается брус или доска.

Крепление мауэрлата на шпильки

Способов связки стен и мауэрлата несколько:

  • В кладке (в железобетоном поясе) закрепляется гладкая катанная проволока большого диаметра (два конца торчат вверх). В доске затем делают в необходимых местах отверстия, в которые продевается проволока. Она потом скручивается и загибается.
  • В стене замуровываются шпильки не менее 12 мм диаметром. Под них в мауэрлате делают отверстия, насаживают брус/доску) и закручивают гайками с широкими шайбами.
  • Выровняв брус или доску по наружному или внутреннему краю стены, берут сверло диаметром 12 мм делают отверстия под анкерные болты. Их (того же диаметра 12 мм) забивают по самую шляпку, потом затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть больше 120 см. На стену (пояс) под мауэрлат обязательно укладывается отсечная гидроизоляция. Это может быть в два слоя свернутый рубероид или гидроизол, можно промазать битумной мастикой.

Установка стропил

Видов стропильных систем двускатной крыши насчитывается не один десяток. Прежде всего вам нужно выбрать как будет выглядеть ваша. Далее, для того чтобы работать было проще, из тонких досок делают шаблон для всех запилов, врубок и других подобных деталей. Для этого может понадобится собрать первую форму на крыше, а потом по готовой сделать шаблоны.

Собирают готовые фермы и потом поднимают на крышу

Порядок сборки зависит от типа стропильной системы. Если стропила наслонные, их устанавливают постепенно, собирая из элементов прямо на крыше. В этом случае удобно, если настелены балки перекрытия потолка и по возможности, черновой настил чердака или мансарды.

В системах с висячими стропилами на земле собирается ферма — готовый треугольник из затяжки и стропильных ног со всем требуемыми подкосами, стойками. Собирается сразу требуемое количество ферм. Затем их поднимают на крышу, там выставляют вертикально и крепят к мауэрлату.

С одной стороны это удобно — на земле работать проще, при высокой скорости сборки точность высокая: одна ферма мало чем отличается от другой, что упрощает процедуру. Но поднимать готовые фермы бывает сложно, особенно для больших зданий. Чтобы это было сделать легче, устанавливают две наклонные доски, которые одним концом упираются в землю, а второй торчит немного над стеной. Фермы подносят ближе к этому «подъемнику», по одной устанавливают внизу, привязывают веревки и затягивают по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемы способ.

Сборка стропил требует определенных знаний: как и в каком порядке монтировать их, как размечать и делать запилы. Сборку одной из схем с бабкой смотрите в видео.

Порядок сборки стропильной системы
  1. Выставляются крайние фермы, образующие фронтоны. Они выравниваются и закрепляются временными упорами. Могут понадобится также временное крепление, прибитое к стене дома: прибивают доску, которая торчит над стенами. По ней можно ровнять первую ферму (если конечно, стена ровная). Подбитая с другой стороны временными распорками она уже никуда не денется.

Как правильно выставить стропильную систему

Между выставленными крайними фермами натягивается шпагат для проверки правильности геометрии

Все, двускатная крыша своими руками собрана и готова к монтажу кровельного материала.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и обо всех рассказать невозможно. Один из них смотрите в видео. Система большая и поднималась на крышу частями, а там уже собиралась в единую конструкцию. Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов состоит в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить жестко, крыша может развалиться. Поэтому крепления делают плавающими. Есть специальные скользящие крепления, которыми в этом случае крепят стропила к верхнему венцу и к прогонам, если такие есть (смотрите фото).

Способ крепления стропильной системы деревчнного дома

Чтобы стропило свободно двигались при усадке, длинную его часть крепят строго параллельно его краю, о опрору размещают строго перпендикулярно. При необходимости под нее вырезается площадка. Размечают крепление так, чтобы крюк оказался в крайнем нижнем положении или около него. Крепят на специальные саморезы, которые идут в комплекте (обычные не подходят). Если монтаж производится на бревно, чтобы стропильная нога не соскользнула по нему, в нижней части вырезается полукруглое отверстие, на которое она будет опираться.

Такой крепеж продают на любом строительном рынке, называется он «скользячка». Как крепить скользячку к брусу смотрите в видео.

Видео по сборке и установке стропильной системы двускатных крыш

Строится двухскатная крыша своими руками непросто: очень много тонкостей и нюансов, существуют разные способы крепления, наращивания. Описывать словами их дело неблагодарное. Это тот случай, когда лучше увидеть. Ниже вам предлагаем подборку видео, которые вам могут быть полезны.

Видео-отчет о том, как сделана двухскатная крыша

Рассказ владельца дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа соединения стропил: жесткое и скользящее

Видео о двух наиболее проблемных типах соединений.

Как определить угол наклона стропил

Полный видео-отчет о сборке стропильной системы

Этот фильм занимает чуть менее часа, но весть процесс продемонстрирован от начала и до конца со множеством подробностей. Крышу ставят на каркасный дом, но при установке на здания другого типа (кроме деревянных домов) разницы нет.

Верхняя обвязка и стропила двускатной крыши

Инструкция по сооружению двускатной крыши своими руками

Монтаж крыши представляет собой многоэтапный сложный процесс. Для самостоятельной установки и сбора стропильной системы понадобится основательно изучить методы соединения элементов, подобрать нужные материалы, высчитать угол наклона и длину стропил. Поможет сделать крышу своими руками пошаговая инструкция.

Устройство кровли

Выбрав конструкцию для двускатной крыши, переходят к проектированию. Создать проект с чертежной документацией можно самостоятельно, имея навыки работы с компьютером и зная архитектурные программы (например, ArchiCAD.) Если таковых не имеется — лучше обратиться за консультацией и помощью к профессионалу. Можно все проектную работу делегировать профильным организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать крышу двускатную своими руками.

Стандартная двускатная крыша состоит из нижеследующих элементов:

  1. Мауэрлат — брус, уложенный вдоль периметра постройки на стены сверху. Крепят его стальными стержнями с анкерными болтами или резьбой. Брус должен быть из хвойной древесины и иметь квадратное сечение 150×150мм или 100×100. Он принимает от стропил на себя нагрузку и передает ее наружным стенам.
  2. Стропильные ноги — длинные доски, которые под углом крепятся между собой, придавая треугольную форму крыше. Сечение досок 100×150 или 50Х150. Конструкцию из двух стропильных ног называют фермой. В зависимости от здания и вида кровельного покрытия делают определенное количество ферм. Максимальное расстояние между ними равняется 120 см, минимальное — 60 см. Рассчитывая шаги стропильных ног, учитывают: вес покрытия, ветровую нагрузку и количество снега в зимнее время.
  3. Конек — чаще всего представлен продольным брусом, расположенным в высшей точке крыши. Он соединяет между собой оба ската. В некоторых случаях конек состоит из двух досок, прибитых с обеих сторон к верхней части стропил и соединенных под определенным углом. Подкосы изготавливают из обрезков бруса. Их устанавливают между стропилами и стойками, укрепляя боковые грани фермы и повышая несущую способность конструкции.
  4. Стойки — расположены внутри каждой фермы вертикальные брусья сечением 100×100. Они передают нагрузку от прогона конька на несущие стены внутри здания.
  5. Затяжка — основание треугольника фермы. Балка, соединяющая нижние части стропил. Она вместе с подкосами повышает устойчивость к нагрузкам.
  6. Обрешетка — брус или доски, набитые на стропила. В зависимости от вида кровли бывает сплошной или с зазорами. Ее всегда крепят перпендикулярно направлению стропил, чаще — горизонтально.
  7. Лежень — длинный брус (сечение 100×100). Его укладывают вдоль несущей центральной стены. На него опираются вертикальные стойки. Используют лежень при монтаже наслонных стропил, если между наружными стенами прогон составляет более 10 м.

Выбор системы стропил

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет система стропил. Висячую стропильную систему выбирают в случае, когда между наружными стенами расстояние не более 10 м и посередине отсутствует несущая стена. Верхние концы смежных стропил при такой системе запиливают под углом, соединяя гвоздями между собой. Исключается монтаж коньков бруса и стоек. Снизу стропильные ноги опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства мансарды. Функцию затяжек часто выполняют балки перекрытия. Чтобы упорядочить конструкцию верхнюю, затяжку рекомендуется устанавливать от конька на расстоянии 50 см.

Наслонную стропильную систему более оправдано обустраивать если есть опорная центральная стена. На стену укладывают лежень и крепят на него опорные стойки, к ним прибивают коньковый брус. Такой способ монтажа экономичный и простой в исполнении, если во внутреннем помещении потолки проектируются на разных уровнях. Чердак делят на две половины кирпичной стеной.

Установка мауэрлата

Сборку стропильной системы начинают с установки мауэрлата строго горизонтально. Прежде чем начать монтаж, необходимо тщательно проверить стены, к которым он крепится. При необходимости их выравнивают раствором цемента. Работу можно продолжать, когда раствор наберет прочность 50%.

В зависимости от системы, мауэрлат может представлять собой доску размером 50*150мм либо брус сечение 150*150. Его прикрепляют к верхнему ряду кладки стены. В деревянном строении роль его выполняет верхний венец.

Если стены делают из газобетона или пенобетона сверху последнего ряда необходимо сделать железобетонный армированный пояс для перераспределения нагрузки. В него вмуровывают закладной крепеж — шпильки или проволоку. На них насаживают доску либо брус.

Существует несколько способов связки мауэрлата и стен:

  1. В железобетонном поясе крепят гладкую катаную проволоку большого диаметра. Концы ее должны торчать вверх. Затем в доске делают отверстия в нужных местах и продевают в них проволоку. Скручивают и загибают ее.
  2. Замуровывают в стену шпильки диаметром не менее 12 мм. Делают под них в мауэрлате отверстия и насаживают доску или брус. Закрепляют гайками с широкой шайбой.
  3. Выравнивают по внутреннему или наружному краю стены доску или брус. Сверлом диаметром 12 мм делают отверстия для анкерных болтов (диаметр 12мм), которые забивают по шляпку и затягивают ключом.

Между поволокой (шпильками) расстояние должно быть меньше 120 см. Под мауэрлат на стену укладывают обязательно отсечную гидроизоляцию: гидрозоли лм рубероид, свернутый в два слоя. Можно промазать битумной мастикой.

Установка стропил

Вначале работы необходимо определиться с нужным сечением строительных ног. Данную величину рассчитывают в зависимости от расстояния между стропилами и их длиной. Важно учитывать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не надо было тратить время и силы на обрезку теплоизоляционного материала.

Есть несколько видов стропильных систем (не один десяток). Выбрав тот, что вам наиболее подходит, из тонких досок следует сделать шаблон для врубок, запилов и других деталей. Часто первую форму делают на крыше, затем по ней делают шаблон.

Порядок сборки различается в зависимости от вида стропильной системы. Наклонные стропила устанавливаются постепенно. Их собирают из элементов на крыше. Очень удобно в этом случае, если уже настелены балки перекрытия потолка и черновой настил мансарды.

Для системы с висячими стропилами ферма собирается на земле. Она состоит из треугольника стропильных ног и затяжки со всеми стойками и подкосами. Сначала понадобится составить чертеж, высчитав угол соединения и длину стропил. Обычно угол наклона крыши 35−40 градусов. Однако на сильно продуваемых, открытых участках его делают меньше — 15−20 градусов. Чтобы определить угол соединения стропил, надо умножить на 2 угол наклона крыши.

Длину стропильных ног высчитывают, основываясь на угол соединения и длину прогона между внешними стенами. С учетом карнизного свеса (шириной 50−60см), она, чаще всего равняется 4−6 м.

Верхние концы стропил крепят разными способами:

Фиксируют их болтами или металлическими накладками. Дальше монтируют верхние и нижние затяжки.

Собрав нужное количество ферм, их поднимают на крышу и крепят к мауэрлату. Первыми крепят крайние фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными укосинами из бруса, чтобы она не сдвинулась в процессе монтажа.

Далее устанавливают остальные стропила, соблюдая одинаковое расстояние между ними.

Закрепив все фермы, доской с сечением 50*150мм, длиной на 20−30 см больше карниза прибивают верхние края ската. Эту же работу проводят с другой стороны крыши.

Изоляция крыши

Задумываясь о том, как сделать двускатную крышу, следует уделить должное внимание тепло — и пароизоляции. Параллельно коньковому прогону раскатывают рулонный материал, который крепят к стропилам с внутренней стороны. Стыки соединяют внахлест и герметизируют скотчем.

Межстропильное пространство сверху заполняют утеплителем — минеральной ватой.

Для защиты теплоизоляции от увлажнения, следует установить подкровельную гидроизоляцию. Ее прибивают снаружи стропил гвоздями или прикрепляют скобами.

Изготовление обрешетки

Завершающим этапом в строительстве двускатной крыши является построение обрешетки. Для этого используют сухой брус без сучков и трещин. Брусья обрешетки прибивают снизу карнизов. Две доски возле конька крепят без зазора. Для проверки обрешетки на прочность, на нее может стать человек весом 70−80 кг. Если сделано качественно — решетка не прогнется.

Доски для обрешетки двускатной кровли подбирают в зависимости от вида кровли:

  • для мягкой и рулонной кровли делают два обрешеченых слоя — разреженный и сплошной. Ширина досок до 140 мм, толщина — от 25 мм. Доски набивают параллельно коньковому брусу с небольшими зазорами. Сверху досок — сплошной небольшой слой кровельной фанеры. Угол — 45 градусов.
  • при укладке шифера или металлочерепицы делают один слой бруса (сечение 50*50).

Следующий этап — обшивка досками стропильной системы. Их набивают начиная от карниза крыши перпендикулярно рейкам. Шаг обрешетки зависит от угла наклона скатов и от вида кровельного покрытия. Чем угол больше, тем между досками больше расстояние.

Завершив монтаж обрешетки, приступают к обшивке свесов и фронтонов. Фронтоны закрывают досками, вагонкой, пластиковыми панелями, профнастилом или водостойкой фанерой. Это зависит от личных предпочтений и финансовых возможностей. Обшивку крепят к боковой части стропил, используя саморезы и гвозди в качестве крепежей. Светы тоже подшивают разным материалом от сайдинга до дерева.

Устройство стропильной системы двухскатной крыши – конструкция и монтаж своими руками

Правильно сконструированная и собранная согласно технологии, крыша служить барьером, предотвращающим проникновение внутрь дома холодного воздуха и влаги. Снаружи невооруженным взглядом мы видим только малую часть конструкции – кровельное покрытие. Но каркас крыши, который является наиболее важным компонентом, выполняет основные опорные функции и принимает на себя воздействие ветровой и снеговой нагрузок.

Чтобы он не деформировался в результат эксплуатации, необходимо правильно рассчитать величину сечения его элементов и определить расстояние между ними с учетом веса кровельного материала, уклона и климатических условий. В этой статье мы расскажем, что собой представляет стропильная система двускатной крыши дома, из чего она состоит, как проектируется и собирается своими руками.

Что такое стропильная система?

Стропильная система для двускатной крыши дома – система взаимосвязанных опорных элементов, которые в совокупности составляют каркас конструкции.

Она изготавливается из древесины или металла в соответствии с расчетом нагрузок, которые будут воздействовать на них в процессе эксплуатации. Стропильный каркас кровли выполняет следующие функции:

  1. Придает кровельным скатам необходимый уклон. Традиционную форму в виде равностороннего прямоугольника двухскатной крыши придает именно стропильный каркас, формирующий уклон между основанием кровли и ее коньком. Расположенная под углом поверхность, позволяет снегу и воде свободно соскальзывать со ската.
  2. Распределяет нагрузку от веса кровельного пирога. Вес кровельного пирога с учетом снеговой нагрузки может достигать до 500 кг/м2, поэтому двухскатная кровля подвергается интенсивной нагрузке особенно в зимний период. Стропила двускатной крыши равномерно распределяют вес, который на них ложиться, а затем передают нагрузку на несущие стены и фундамент дома.
  3. Служит основой для крепления термоизоляции и кровельного материала. Стропильный каркас кровли служит своеобразным скелетом конструкции, вокруг которого строится ее «тело». Между стропильных ног должна устанавливаться термоизоляция, а на обрешетку фиксируется кровельное покрытие, которое защищает от проникновения влаги.

Обратите внимание, что конструкция стропильной системы двухскатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера не хватает опыта. Ведь чтобы она была способна выдерживать интенсивные нагрузки, нужно правильно рассчитать сечение стропил и шаг стропил, учитывая уклон и длину скатов, используемый кровельный материал, а также составить чертеж, по которому будет выполняться сборка.

Виды стропильных систем

Стропильные системы отличаются по многим факторам, их состав зависит от особенностей планировки деревянного или кирпичного дома, совокупного веса кровельного пирога, материала, из которого изготавливается каркас, а также вида кровельного покрытия.

Важной характеристикой конструкции считается их несущая способность, определяющая, какой вес они могут выдержать без деформации. По характерным особенностям различают следующие виды стропильных систем:

Наслонная

Стропильным каркасом наслонного типа называют каркас, стропила которого имеют 2 точки опоры. Верхний конец ноги опирается на коньковый прогон, устанавливаемый на вертикальные стойки, закреплённые на внутренних стена. А нижним концом она устанавливается на мауэрлат.

Сборка стропильной системы наслонного типа на двухскатную крышу возможна, только если внутри дома располагается не менее 1 несущей перегородки или капитальной колонны. Такую конструкцию часто называют безраспорной, потому что вторая точка опоры стропил компенсирует распирающую нагрузку на стены дома, которую предполагает висячая схема установки каркаса.

Стропильные ноги наслонного типа испытывают нагрузку только на изгиб, который можно ликвидировать различными подкосами. Наслонная стропильная система позволяет перекрывать дома шириной до 14 метров.

Висячая

Висячая стропильная система отличается тем, что ее стропила опираются только нижним концом на мауэрлатный брус, установленный на наружные несущие стены. Верхний конец стропильных ног такой конструкции ни на что не опирается, а как бы висит в воздухе, из-за чего возникает 2 типа нагрузки: на изгиб и на распирание.

Распирающая нагрузка такой схемы расположения элементов на наружные стены настолько велика, что компенсировать ее приходится с помощью многочисленных ригелей и завязок, за счет которых происходит завязывание стропильных пар между собой.

Устройство двускатной крыши с висячими стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность висячей схемы крепления стропил намного выше.

Стропильная система двухскатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и величину их сечения.

Комбинированная

Сочетая в себе лучшее от той и другой системы, признана самой надежной. Применяют ее в случаях, когда внутри помещения в качестве опоры внутри дома используются не стены, а колонны. Тогда висячие и наслонные стропила можно чередовать, чтобы усилить конструкцию за счет дополнительных элементов, не увеличивая расход строительных материалов.

Важно! Скользящая стропильная крыша – еще одна разновидность каркаса, которая отличается тем, что стропильные ноги устанавливают на мауэрлат не с помощью жесткого крепления, а используя подвижную опору. Скользящее крепление позволяет кровле менять в пределах запаса хода размеры в процессе усадки деревянного дома.

Конструкция

Устройство стропильной системы двухскатной крыши любого из перечисленных видов представляет собой совокупность вспомогательных и опорных элементов. Они распределяют равномерно вес кровельного пирога, а также компенсируют распирающие и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в регионе строительства, а также уклон конструкции. В состав стропильного каркаса двухскатной кровли обычно входят следующие элементы:

  1. Мауэрлат. Мауэрлатный брус установить на наружные стены дома, на которые опираются кровельные скаты. Он служит для смягчения давления на опоры и равномерного распределения нагрузки от веса кровельного пирога. Он изготавливается из прочного бруса с сечением 150х150 мм или 200х200 мм и крепится к верхнему поясу стен с помощью анкерных болтов или длинных металлических шпилек.
  2. Лежень. Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а на него нужно выставлять вертикальные стойкий для монтажа конькового прогона.
  3. Стропильные ноги. Этим термином обозначают элементы каркаса, которые изготавливаются из досок с сечением 150-40 мм и устанавливаются под углом к основанию крыши, формируя угол наклона ската. Какое делать расстояние между стропилами, их длину и толщину определяют с помощью расчета, учитывающие совокупные нагрузки, которым они подвергаются в процессе эксплуатации.
  4. Затяжка. Затяжкой называют балки, которые располагают горизонтально и связывают между собой ноги одной стропильной пары, чтобы снизить распирающую нагрузку на наружные стены конструкции. Ригель – это затяжка, установленная под самым коньком конструкции.
  5. Стойки. Стойкой называется вертикальный брус, выставленный на лежень для поддержки конькового прогона. Определить какое расстояние должно быть межу стойками просто, ведь оно повторяет шаг стропил.
  6. Подкосы. Диагонально расположенные подпорки, поддерживающие стропильные ноги посредине или в нижней части, предотвращая их прогиб, называют подкосами.

Учтите, что определить, как правильно расположить элементы стропильной системы может только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации. Вычисление совокупного веса кровельного пирога помогает определить верное расстояние между стропилами, вычислить их длину и необходимую толщину.

Расчет (угол, нагрузка, длина)

Расчет стропильной системы двухскатной крыши строиться на том, что в фронтальном размере она имеет форму равностороннего треугольника, вычислить стороны которого легко можно с помощью простых тригонометрических формул.

Эти несложные вычисления помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчет конструкции выполняют в следующей последовательности:

  • Определяют конструкцию и уклон кровли. Существуют различные способы выбора вида и уклонности кровельной конструкции. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного кровельного материала.
  • Определяют совокупную нагрузку на конструкцию. Для этого суммируют постоянные нагрузки (вес кровельного покрытия, свой вес каркаса, термоизоляции и перекрытий) с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умножают на поправочный коэффициент, учитывающий уклон скатов, а затем прибавляют к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
  • Вычисляют длину стропильных ног. Для этого пользуются теоремой Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получатся, что квадрат длины стропильной ноги равен сумме квадратов высоты крови и половины длины заложения. Зная, как рассчитать длину стропил, можно вычислить высоту конька.
  • Определяют сечение элементов. Оптимальное сечение элементов выбирают по таблицам в соответствии с длиной стропильных ног и расстояния между ними. Чем это показатели больше, тем толще должно быть стропило.

Помните, что перед тем, как рассчитать стропила на крышу, нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом выполнения расчета элементов крыши должен стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Как сделать двухскатную крышу своими руками – пошаговое руководство

Монтаж кровли относится к достаточно сложным процессам строительства. Для самостоятельной сборки и установки стропильной системы необходимо знать, как правильно соединить элементы, какой должна быть длина стропил, под каким углом их следует наклонять и, главное, из каких материалов собирают крышу. Без специальных знаний и навыков сделать сложную крышу будет проблематично. В этом случае можно выбрать оптимальный вариант — двухскатная крыша своими руками.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

  • Мауэрлат — это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов — древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.
  • Лежень — это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.
  • Подкосы — это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению стропил и повышению несущей способности крыши.
  • Стойки — это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.
  • Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.
  • Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра. Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.
  • Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил. В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Чем отличаются наслонная и висячая стропильные системы

Перед тем, как собрать двухскатную крышу, необходимо знать некоторые особенности ее строения. Висячая стропильная система устраивается в том случае, когда дом имеет небольшие размеры, и отсутствует внутренняя несущая стена. В этом случае стропила соединяют под определенным углом, делая соответствующие спилы на их концах, для соединения используют гвозди.

При устройстве такой стропильной системы стойки и конек не делают, а упор нижних концов стропил приходится на внешние несущие стены. Чтобы конструкция была более прочной, верхняя затяжка должна располагаться не дальше 0,5 метра от верха. Иногда в качестве затяжек используют балки перекрытия. Отсутствие стоек освобождает чердачное пространство, что позволяет использовать его для обустройства мансардного этажа.

Если в доме предусмотрена внутренняя несущая стена, то эффективнее использовать наслонную стропильную систему. В этом случае выполняют укладку лежня, на нем фиксируют опорные стойки, на которые прибивается конек. Этот способ считается более простым и выгодным с материальной стороны. При проектировании потолков на разных уровнях стойки можно заменить стеной из кирпича, которая разделит чердачное пространство на две части. Также может быть сделана двухскатная крыша с разными скатами по длине, что тоже весьма красиво и практично.

Процесс монтажа двускатной крыши своими руками

Чтобы ответить на вопрос, как правильно сделать двухскатную крышу своими руками, нужно соблюдать последовательность действий.

Монтаж крыши такого типа предполагает работу по следующему плану:

  • Подготовительный этап.
  • Фиксация мауэрлата.
  • Сборка ферм.
  • Установка ферм на перекрытия.
  • Устройство конька.
  • Набивание обрешетки.

Подготовительный этап

Перед началом работы следует приготовить набор необходимых инструментов и материалов:

  • Молоток и ножовка.
  • Угольник и уровень.
  • Крепежные элементы.
  • Доски, брусья и рубероид.

Все деревянные материалы следует обработать антисептическими растворами и антипиренами и хорошо просушить.

Монтаж мауэрлата

В домах из деревянных бревен или бруса роль мауэрлата играет верхний ряд сруба, это делает процесс более простым. На внутренней части бревна вырезают паз, в который устанавливают стропильную ногу.

В кирпичных или блочных домах мауэрлат укладывают следующим образом:

  • При укладке последних рядов в кладку монтируют металлические шпильки с резьбой. Они должны располагаться по всему периметру дома на расстоянии около 1,5 метров друг от друга.
  • Верхнюю часть стен покрывают рубероидом в несколько слоев, протыкая его шпильками.
  • В балках высверливают отверстия в соответствии с расположением шпилек.
  • Укладывают балки, надевая их на шпильки. На этом этапе важно следить за тем, чтобы балки были уложены ровно по горизонтали, а противоположные элементы были параллельны друг другу.
  • На шпильках закручивают гайки, прижимая мауэрлат. Читайте также: «Как установить мауэрлат для двускатной крыши – варианты монтажа, порядок проведения крепления».

Результатом этого этапа должен стать прямоугольник правильной формы, расположенный на одной горизонтали. Такая конструкция делает конструкцию более устойчивой и облегчает последующие работы. Завершением работ является вырезание пазов в соответствии с размером стропил.

Устройство висячей стропильной системы

Фермы висячей системы стропил проще собирать на земле. Для этого составляется чертеж, высчитывается длина стропил и угол, под которым они будут соединяться. В большинстве случаев наклон крыши равен 40 градусам, если строение располагается на открытом участке, то это значение снижают до 20 градусов. Вычисление угла соединения стропил выполняется удвоением угла наклона крыши. Читайте также: «Как сделать двухскатную крышу своими руками – от стропил до укладки кровельного покрытия».

Длина стропил определяется по расстоянию между внешними несущими стенами и углу соединения стропильных ног. Оптимальной считается длина 4-6 метров, учитывая карнизный свес в 50-60 см. Эти параметры стоит учитывать при решении задачи, как сделать большую крышу.

Вверху стропила скрепляют по-разному: встык, внахлест или «в лапу» с вырезом пазов. Фиксируются стропила болтами или с помощью металлических накладок. Немного ниже монтируется затяжка и готовую конструкцию фермы поднимают на место установки.

Вначале устанавливают фермы по краям, проверяя их вертикальность с помощью отвеса. Одновременно регулируется величина свеса. Стропила крепят к мауэрлату с помощью болтов или стальных накладок. Иногда используют временные укосины, которые поддерживают ферму в процессе установки. Вставляя остальные стропила, выдерживают одинаковое расстояние между ними. После установки и фиксации всех ферм по обеим сторонам верхнего ската прибиваю доски сечением 5*15 см.

Способы фиксации висячих стропил на мауэрлате

Висячие стропила могут крепиться к мауэрлату несколькими способами:

  • На стропилах выпиливают паз, а в стену на расстоянии 15 см от верхнего края забивают металлический штырь. Стропило выставляют на мауэрлате, обвязывают проволокой и притягивают к стене. Проволоку обматывают вокруг штыря.
  • Второй способ предполагает выкладку кирпичного ступенчатого карниза. Мауэрлат при этом укладывают по внутреннему краю стены и делают в нем паз для стропильной ноги.
  • При использовании третьего варианта стропила упираются в балки перекрытия, которые имеют выпуск за периметр дома до полуметра. Балки спиливаются под углом и крепятся болтами. Посредством этого способа собирается крыша без мауэрлата своими руками.

Как установить наслонные стропила

Наслонные стропила устанавливаются в следующем порядке:

  • Несущая стена, расположенная по центру дома, застилается гидроизоляционным материалом.
  • Поверх укладывается лежень и крепится посредством болтов или металлическими скобами.
  • На лежень выставляют стойки из брусьев сечением 10*10 см.
  • Сверху стоек в горизонтальном направлении прибиваются прогоны, укрепляя конструкцию временными распорками.
  • Выполняют установку стропил и их фиксацию.

После установки основных элементов конструкции проводят обработку деревянных поверхностей антипиренами.

Как правильно сделать обрешетку

Перед укладкой обрешетки стропила покрывают слоем гидроизоляции, защищая ее от намокания. Гидроизоляция укладывается в горизонтальном направлении, начиная от карниза и поднимаясь вверх. Полосы настилают с напуском в 10-15 см, места стыков заклеивают скотчем.

Между обрешеткой и гидроизоляцией необходимо наличие вентиляционного зазора, для этого на каждую стропильную ногу нужно набить рейки толщиной не более 4 см.

Теперь можно обшивать стропильную систему. Обрешетку можно сделать из бруса 5*5 см или досок, имеющих толщину не более 4 см и ширину свыше 10 см. Набивать обрешетку начинают с нижней части стропил, выдерживая определенный шаг.

После монтажа обрешетки начинают обшивать фронтоны и свесы. В зависимости от бюджета строительства и желания домовладельца, можно сделать своими руками крышу двухскатную с фронтонами из пластика, профнастила или деревянных досок. Зная, как обшить фронтон дома профлистом, можно выполнить монтаж самостоятельно. Обшивку крепят к бокам стропильной ноги, пользуясь гвоздями или саморезами. Подшивать свесы можно всевозможными материалами.

Инструкция по монтажу двухскатной крыши

Статьи

по теме

Гибкая черепица: особенности, покупка и монтаж своими руками

Крыша каркасного дома своими руками

Строительство домов с плоской крышей

Какая крыша лучше для загородного дома

Д вухскатная крыша самая распространённая конструкция используемая при строительстве жилых домов, так как возводиться двухскатная крыша своими руками достаточно просто и быстро. Массовое использование данного типа крыши объясняется её надёжными, зарекомендовавшими себя отличными характеристиками: она отлично справляется с защитой дома от ветра и осадков, зимой без труда выдерживает значительную нагрузку от снега, при её строительстве не требуется особых строительных навыков. Её широко применяют не только при строительстве жилого дома, но и для придомовых построек: бани, гаража, погреба, беседки.

Двухскатная крыша своими руками — преимущества

Для начала давайте попробуем разобраться, почему двухскатная крыша столь популярна сегодня, в чем её преимущества к примеру перед вальмовой или шатровой крышей и какой вид кровли ей подходит больше всего.

  • Подходит большое количество типов кровельного материала;
  • Простота конструкции позволяет сделать данную крышу своими руками;
  • Возможность разместить второй (мансардный, чердачный) этаж;
  • Простота укладки кровли на данную конструкцию.

Подготовительный этап

Для начала требуется определиться с размером крыши и углом её наклона. Для этого требуется учесть: количество выпадаемых осадков, снеговую и ветровую нагрузку вашего региона, а так же тип кровельного материала, который будет использоваться.

Перед тем как приступить к строительству крыши необходимо ознакомиться с тем, что такое стропильная система и из чего она состоит. В соответствии с проектом плана дома, разрабатывается будущая конструкция и форма крыши.

Двухскатная крыша состоит из двух наклонных плоскостей (скатов), расположенные под углом друг к другу, соединённые в районе конька. В торцах крыши образуются треугольные фронтоны.

Элементы входящие в каркас крыши

Установка мауэрлата на кирпичные либо блочные стены производиться с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной защитным противопожарным и противогрибковым средством, сечением от 100х100мм. до 150х150 мм.

Шаг их установки обычно находится в диапазоне 0,6-1,2 м., и зависит от типа используемого кровельного материала. Чем более тяжёлая будет кровля, тем меньший используется шаг. Стропила изготавливаются из обрезной сухой доски хвойных пород, толщиной от 50 мм. Для безопасности и долговечности конструкции так же необходимо использовать специальные пропитки для дерева.

  1. Стойки – вертикально установленные опоры под стропильную систему. В зависимости от ширины, стойки могут устанавливаться, как только под коньковый брус, так и дополнительно в промежутке от конька до карниза крыши. Выполняются опоры из обрезной доски либо бруса.
  2. Кобылки — данные элементы стропильной системы требуются для продления стропильных ног, когда те слишком короткие и нет возможности сделать свес необходимой длинны. Присоединяются к нижней части стропил, путём нахлёста доски меньшего сечения и скрепления их друг с другом гвоздём.
  3. Прогоны – горизонтальный брус, скрепляющий ноги стропил. Крепится с внутренней стороны у основания конька, либо по центру стропильных ног.
  4. Затяжка – закрепленный снизу брус, соединяющий стропильные ноги, не позволяющий им расходиться.
  5. Лежень – опорный брус, лежащий горизонтально на несущей стенке внутри сруба, на который устанавливаются стойки, поддерживающие стропильную систему. Материал – брус сечением от 100х100мм. до 150х150 мм..
  6. Подкосы и стойки – дополнительные опоры под стропильные ноги, дающие конструкции дополнительную устойчивость, крепятся к затяжке или лежню.
  7. Обрешётка – конструкция из брусков или досок, необходимая для укладки кровли, крепятся перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую черепицу используют фанерные листы, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

Висячие же стропила вверху опираются друг на друга, а внизу к затяжке либо балкам перекрытия. В домах построенных из дерева крепление стропил к мауэрлату делают скользящим, это позволит избежать нарушение каркаса крыши, когда дом будет давать усадку.

Что такое стропильная ферма

Стропильная ферма — это плоская конструкция, в состав которой входят: стропилы, стойки, раскосы и растяжки. Главная задача данной конструкции, расположить все элементы так, чтобы внутренние стены дома, не испытывали нагрузки, а вся вертикальная нагрузка пошла на внешние, прочные стены. Чем шире будет пролет, тем больше потребуется стоек и раскосов.

Двухскатная крыша своими руками — стропильная ферма двухскатной крыши

Система с наслоннными стропилами

Подходит для типа крыш, пролёт которых составляет от 10 до 16 м. Стропила могут устанавливаться под любым углом, а в доме наличие несущих стен или колонн обязательно. В верхней точке стропила опираются на коньковый прогон, поддерживаемый внутренней стенкой либо стойками, а в нижней части на мауэрлат.

Пошаговая инструкция монтажа

На стены дома по всему периметру, а так же на внутреннюю, на анкерные болты крепят мауэрлат и лежень, дополнительно скрепляя его с внутренней стороны крепкой пластиной из металла.

Под мауэрлат необходимо подложить гидроизоляционный материал, чаще всего используют рубероид. Материалом мауэрлата и лежня служит брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежень, напротив стропильных ног, размещаются балки перекрытия. Изготавливаются они из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения на них можно положить черновой пол, закрепив его обязательно саморезом либо гвоздём.

Под коньковый прогон на лежень ставят стойки, скрепляя их с лежнем мощными металлическими уголками, пластинами либо гвоздями, шаг установки не более 2 метров. Стойки (опоры), используя уровень выравнивают по вертикали, и временно закрепляют их любым подходящим способом. Затем на вертикально установленные опоры кладется прогон (коньковый брус) и скрепляется аналогичным способом.

Двускатная крыша своими руками — установка вертикальных стоек под конёк

Из обрезной доски изготавливают стропильные ноги. Сперва делается шаблон одной ноги, где измеряется угол спила крепления к коньковому брусу и мауэрлату. Получившийся шаблон необходимо примерить с обеих сторон крыши в местах крепления стропил.

Если запил выполнен верно, то по шаблону изготавливаются остальные стропила. В том случае когда мауэрлат и коньковый брус установлены строго горизонтально, примерку шаблона во всех местах можно не производить.

Схема крепления основных узлов

Если у доски имеется достаточная длинна, то свес с крыши оставляют не менее 30 см., в противном случае возникнет необходимость в удлинении стропилы путём крепления к ней дополнительной доски (кобылки).
В коньке стропила скрепляются друг с другом при помощи пластин из металла и гвоздей. В креплении стропил к мауэрлату используются металлические скобы, один конец которых вгоняется в доску второй вбивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина крыши большая, стропила укрепляются подкосами, которые под углом крепятся к опорной стойке, стоящей на лежне, и самой стропиле. После того как все стропила установлены, еще раз измеряется их длинна и если необходимости в её корректировке нет, то к торцам доски прибивается ветровая планка.

Система с висячими стропилами

Такая система стропил идеально подходит для строительства двухскатных крыш, где пролёт не превышает 6 метров, а так же отсутствуют внутренние несущие стены. Опорой нижних частей стропил является мауэрлат, вверху опираясь друг на друга, они сами себе являются опорами.

Особенностью данной конструкции — это необходимость использовать затяжку, которая не даёт стропильным ногам расходиться, тем самым, распирающая нагрузку на стены дома отсутствует и действует только вертикальная сила. Дополнительную затяжку (ригель) можно установить и под коньком. Все строительные работы производятся по аналогии с системой монтажа наслонных стропил.

Особенности конструкций висячего типа
  1. Обязательное наличие затяжки, выполняющей основную функцию — скрепление стропильных ног.
  2. При использовании данной системы от мауэрлата и вовсе можно отказаться, его может заменить, уложенная на рубероид, обычная обрезная доска.
  3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Примеры висячих стропильных систем (схема)

К преимуществам висячей системы можно отнести отсутствие в центре опорных стоек, что делает мансардный этаж просторней и позволяет более рационально спланировать данное пространство.Данная конструкция легче в исполнении, для неё необходимо меньшее количество строительного материала, что автоматически существенно удешевляет её стоимость. Её рекомендуют использовать при строительстве домов небольшого размера. Надежность данной конструкции достаточно высока.

Как вы сами смогли убедиться, двухскатная крыша своими руками — задача вполне выполнимая для каждого. Необходимо лишь обладать элементарными знаниями и строительными навыками, для того чтобы все сделать правильно.

Как построить двускатную крышу

Крыша — неотъемлемый элемент любого здания и сооружения. От его правильного расположения зависят не только технические характеристики, но и эстетические качества. Есть много форм конструкции крыши. Самый простой способ построить крышу самостоятельно — это двускатная крыша. Ее устройство требует минимум материалов и строительных навыков.

Как самому построить двускатную крышу

Этот тип кровельной конструкции известен с давних времен.Она самая оптимальная и простая. Такая крыша имеет две наклонные плоскости, расположенные под углом. Вы можете увидеть множество фото двускатных крыш различных конструкций, но все они делятся на 3 основных типа:

  1. Симметричный. Сечение имеет форму равнобедренного прямоугольника. Идеальный вариант — когда треугольник равносторонний, то есть наклоны расположены под углом 45 градусов к основанию.
  2. Асимметричный. Имеет пандусы разной длины. Решение оригинальное, но на чердаке остается мало места.
  3. Сломан. Эту крышу еще называют мансардой. Разрез выглядит как пятиугольник. Наклоны, как будто преломленные по отношению к основанию. Такая конструкция оставляет на чердаке большое пространство, что дает возможность установить мансардный этаж.

Для строительства двускатной крыши любого из этих типов своими руками необходимо знать детали ее конструкции и представить схему подключения каждого элемента.

Конструкция двускатной крыши

Любая крыша состоит из 4-х основных элементов: стропильной системы, обрешетки, кровли и фронтонов.Что это за элементы конструкции?

Стропильная система

Это основные несущие элементы, составляющие каркас крыши. Стропильная система бывает многослойной и навесной. При накладном устройстве конструкция имеет центральные стойки, опирающиеся на балку, лежащую на опорной перегородке в центре конструкции. По ним пролегает гребень, идущий вдоль всего дома. На внешние несущие стены постройки укладывают мауэрлат параллельно коньковому прогону. Коньковый прогон и оба мауэрлата соединяются лагами, называемыми стропильными ногами.Для жесткости стропила крепятся к центральным подкосам подкосами. Это хорошо видно на фото двускатной крыши.

При навесном типе установки стропильной системы центральные стойки могут вообще отсутствовать. Это хорошо, когда на чердаке нужно открытое пространство. Таким способом изготавливают стропила при отсутствии внутренней несущей стены. Стропила в нижней части соединяются затяжкой бруса. В верхней части жесткость придает болт, скрепляющий их вместе.

Полезный совет! E Если цемент очень широкий, поместите под гребень в составную стойку стропил, называемую шпиндельной бабкой. Внизу он лежит в затяжке.

Для возведения стропильной системы нужна качественная древесина, а именно: балки 150 × 150 и доски сечением 50 × 150 мм. Для строительства двускатной крыши своими руками помимо стропил нужно соорудить обрешетку.

Массивная крыша — украшение дома

Деревянная обрешетка, фронтоны и кровля

Эта конструкция представляет собой не что иное, как плоскость всей рампы.Изготавливается из теса толщиной до 25 мм. Доски прибивают к стропилам параллельно гребню конька, начиная снизу. Типы мягкой кровли требуют сплошной обрешетки или укладки поверх нее слоя фанеры или другого листового материала. К обрешетке также крепят пароизоляцию и утеплитель при необходимости.

Фронтонами называют боковые треугольники, образованные стропильными ногами и боковой стенкой или затяжкой. Они должны быть покрыты досками или другими материалами. В них можно прорезать проемы для окон или дверей.

Кровля — это последний верхний слой кровли, который предназначен для защиты всей конструкции от атмосферных осадков и ветра. Его монтируют на обрешетку поверх пароизоляции или утеплителя. Крыша изготавливается из различных кровельных материалов. Помимо этих основных элементов кровли существует множество мелких: коньковые и ветровые доски, карнизы и водосточные системы. Чтобы построить двускатную крышу своими руками, необходимо изучить пошаговую инструкцию этого процесса.

Пошаговая инструкция по двускатной крыше

Перед тем, как приступить к монтажу двускатной крыши своими руками, нужно проделать все необходимые расчеты.Высота крыши зависит от региона постройки. В южных широтах, где нет большого снежного покрова, крыша может быть плоской. В районах, где требуется много осадков, для строительства высокой крыши. В этом случае необходимо учитывать скорость преобладающих ветров. В обычных условиях выступ крыши должен быть близок к равностороннему треугольнику.

Основные параметры кровли можно рассчитать по теореме Пифагора

Полезный совет! Все вычисления производятся по теореме Пифагора.С его помощью можно рассчитать все основные параметры кровли.

После приобретения необходимых материалов монтаж производится в следующем порядке:

  • На наружных стенах устанавливаются бруски мауэрлата. Если дом деревянный, то в этом нет необходимости, так как мауэрлат — это верхняя балка наружных стен. Если стены завалены кирпичом или блоками, то мауэрлат крепится к ним с помощью болтов. В этом случае болты должны быть надежно ввинчены в кладку стены.Между мауэрлатом и стеной устраивают гидроизоляцию из рубероида;
  • если конструкция слоистая, то прогон аналогичным образом закрепляется на центральной несущей стене;
  • Центральные стойки

  • устанавливаются и закрепляются уголками или «в шип». Устанавливаются через каждые 2-3 метра;
  • на них надевают коньковый брус и надежно закрепляют. При этом необходимо строительным уровнем отдать стойки стойкам и горизонтальному коньковому брусу.Тогда идеально подойдет фото двускатной крыши;
  • К мауэрлату и коньковой балке прикрепляют крайние стропильные ноги

  • . Они сделаны из досок. В нижней части на них делают надрезы, которыми стропила упираются в мауэрлат. Это не дает им съехать вниз. Монтаж крайних стропил — самый ответственный момент. Необходимо следить за тем, чтобы образованный ими треугольник фронтона лежал в одной плоскости. Нижняя часть стропил должна немного свешиваться за стены здания, образуя отвес.Если такой возможности нет, то к каждому стропила снизу прибивают свисающие со стен доски. Их называют кобылками. Затем прибиваются карнизные доски для защиты от дождя и ветра;
  • для дальнейшего монтажа двускатной крыши своими руками необходимо установить промежуточные стропильные ноги. Они устанавливаются аналогично крайним напротив каждой стойки;
  • вся конструкция усилена распорками;
  • в местах, где будут окна, армирование производится набивкой для жесткости.

С подвесной конструкцией процедура аналогична, но с некоторыми особенностями. Поскольку часто центральные стойки могут отсутствовать, коньковый брус выполняется из досок. У него нет опоры, поэтому он прибивается к вершине стропил ниже места их соединения. Сами стропила крепятся между собой перекладиной из доски. Заранее скрепляют стропила по чертежу под необходимым углом. Только после этого установите на место. После завершения монтажа стропильной системы фронтоны зашивают.Если они уходят под сайдинг, то плотно зашивать нельзя.

Утеплив крышу и обустроив чердак, можно получить полноценную гостиную

Полезный совет! Сшивать фронтоны желательно еще до установки обрешетки, так как доски можно разрезать бензопилой строго по контуру треугольника. Это избавляет от необходимости измерять каждую доску.

Устройство обрешетки начинается с нижней доски. Его необходимо обрезать, чтобы можно было равномерно прикрепить к нему крючки водосточной системы.Первую доску укладывают строго параллельно мауэрлату на одинаковом расстоянии от него. Следующие доски укладываются параллельно ему с зазорами или без них. Это зависит от типа кровли.

Качественная двускатная крыша прослужит долго

Если крыша мансарда, то необходимо сделать ее утепление. Для этого под стропила подшиваются доски, на которые укладывается пароизоляция, а на нем утеплитель из минеральной ваты или пенополистирола. Только после этого делается основная обрешетка, на которую уже уложена крыша.Установка коньков и ветровых досок, а также водоотведение завершает весь процесс.

Двускатная кровля своими руками, сделанная по всем строительным правилам под углом, прослужит долго и без нареканий.

доска односкатная

Опыт

показывает, что OSB и ДСП не годятся для…

2020-10-29 & 0183; Для меня есть только одна причина — они НЕ хотят, чтобы вы знали. Что бы вы ни делали, не впадайте в это — всегда спрашивайте, сделаны ли пол сарая и крыша сарая из ДСП, плиты OSB, которую иногда называют вафельной плитой или чистой плитой…

Строительство сарая из коньковой доски

2013 -5-10 & 0183; Отрежьте доску конька на длину навеса размера «B» и отметьте ее 24 дюйма в центре.Удалите распорки в обеих фермах торцевых стен и поместите коньковую доску между двумя концами фронтона. Совместите его с верхней частью фермы и закрепите гвоздем.

Как построить односкатную крышу с изображениями — wikiHow

查看 次数 206,601

Использование ориентированно-стружечных плит OSB для стен сарая,…

Использование ориентированно-стружечных плит — это проверенный способ снижения затрат на строительство сарая. Фанера с аналогичными свойствами в настоящее время стоит примерно на 30% дороже за эквивалентную толщину. Однако есть скептики, сомневающиеся в прочности и долговечности OSB.

Можно ли использовать ДСП для односкатной крыши? Винтовой фиксатор …

2007-7-18 & 0183; Можно ли использовать ДСП для односкатной крыши? Обсуждение в «Обсуждении строителей» начато hjm218, 17 июля 2007 г. hjm218 New Member. Привет всем, я собираюсь построить сарай / мастерскую, и я хотел бы … 12-миллиметровый картон из стерлингового стекла Wheatabix paper МДФ ДСП распадается при намокании

Какой тип фанеры использовать для сарая?

2020-10-31 & 0183; В то время как стружечная плита обладает большей силой сдвига, фанера такой же толщины легче — ее легче поднимать самостоятельно.Фанера для наружных работ более водостойкая, чем стружечная плита — по моим наблюдениям, открытые края или протечки наносят больший ущерб OSB, чем фанере. Похожие Запросы: Толщина фанеры для односкатной крыши

Должен ли я использовать стропила 2×4 или 2×6 для односкатной крыши?

2020-10-31 & 0183; Как упоминалось выше, стропила односкатной крыши 2 и 215; 4 SPF может перекрывать 11 футов. Стропило SYP может перекрывать 11 & 189; ’. Оба они предназначены для небольших нагрузок на крышу. Если вы живете в районе, где требуется, чтобы стропила односкатной крыши выдерживала тяжелую нагрузку, то стропила SPF могут перекрывать только 7 ⅔ ’.

Форум сообщества по креплению односкатной крыши

2017-6-2 & 0183; Нужно заменить крышу на моем сарае. Это 8×6 с остроконечной крышей. Сарай имеет бетонный пол с 3 стенами высотой 1 метр, ветрозащитный блок с влажным покрытием. парадная / дверь полностью из дерева. Было предложено для снижения стоимости использовать листы OSB толщиной 18 мм, покрытые войлоком. Сарай…

Односкатная крыша … осб или фунда? — Страница 1 — Дома, сады и…

2013-2-2 & 0183; Я использовал 18 мм для крыши, пола и стен моего недавнего проекта.Вы должны быть в состоянии сделать это самостоятельно, но листы 1,2 x 2,4 довольно тяжелые, поэтому вам пригодится дополнительная пара рук. Turn7

Замена односкатной кровли — OSB или Ply? Singletrack…

2020-10-22 & 0183; Замена односкатной кровли — OSB или Ply? Сэм Андерхилл. Полноправный член. Я заменяю некоторые изношенные 10-миллиметровые буквы T и G, которые были изношены под войлоком с дырками.

Как поставить софит и фасцию в сарае на заднем дворе? eHow

Прибейте доску размером 1 на 4 по лицевой стороне стропил оцинкованными гвоздями 2 3/4 дюйма.Эта доска должна быть такой же длины, как расстояние между стропилами, от внешней стороны одного внешнего стропила до внешней стороны другого внешнего стропила. Он также должен упираться в нижнюю часть кровельной обшивки. Это ваша фрезерная доска.

Навесы для досок и планок Penn Dutch Structures

Навесы для досок и планок. Традиционные деревенские стили доски и обрешетки представлены в наших навесах серий Hudson, Cottage, Manor и Cape. Они имитируют дизайн многих дачных сараев. Они состоят из чередования широкой доски и узких полос, называемых обрешетками.Рейки кладут поверх шва между двумя широкими досками, создавая более прочную структуру.

Как построить навес, Часть 11: Установка облицовочных панелей …

Монтаж облицовочных панелей и материала перекрытия очень важен. Это отделочная часть сарая. Генри подробно покажет вам, как это сделать и получить идеальные результаты.

Следует использовать стропила 2х4 или 2х6 для односкатной крыши?

Размещение 2 и 215; 4 стропил сарая на расстоянии 24 дюйма по центру ограничивает ширину вашей крыши.Для крыш с малой нагрузкой, 24 ”o.c. 2 и 215; 4 стропила могут пролетать до 7 ’. Для тяжелых грузов 2×4 могут выдерживать до 5 & 189; ’. Большая часть каркаса крыш имеет 24 дюйма по центру, и вы все еще можете строить навесы до 14 футов с 2 и 215; 4 стропилами на 24 дюйма в центре.

Как установить коньковую доску на ханкер с двускатной крышей

Выберите коньковую доску, которая на один размер больше обычных стропил. Для стропил 2 X 4 используйте коньковую доску 2 X 6; для стропил 2 X 6 используйте коньковую доску 2 X 8 и так далее. Длина коньковой доски будет равна внешнему измерению здания плюс длина свеса с обоих концов.

Ремонт односкатной крыши — не волнуйтесь, это несложно, так как …

Вода из протечки вызвала гниение значительной части досок крыши и всех поддерживающих стропил. Сарай расположен в очень защищенной части сада Дунканс, где он покрыт деревьями. Этот укрывающий эффект, скорее всего, способствовал долгому сроку службы односкатного кровельного войлока, который обычно длится всего 5-7 лет, но …

Как построить сарай из дешевых поделок The Family Handyman

Начиная с частей, пройти под кронштейны, уголки обернуть угловой доской.Перекрыть переднюю угловую доску на боковую угловую доску. Подготовьтесь к кровле, добавив облицовочные доски и опалубку. Сделайте надрез на лицевых панелях, чтобы они соответствовали кронштейнам. Держите опалубку 1×2 заподлицо с верхом фанеры крыши.

Калькулятор односкатной крыши — Калькулятор стропила крыши

Односкатная крыша. Односкатная крыша наклоняется только в одну сторону. Easy Rafters разработан для расчета односкатных крыш, которые крепятся к балочной доске, прибитой к вертикальной стене, а не отдельно стоящих односкатных крыш, поддерживаемых стенами с обоих концов.Можно рассчитать «птичий рот» около вершины стропил для отдельно стоящей односкатной крыши, установив флажок «Коленная стена» и введя отступ для коленной стенки, которая позиционирует верхнюю часть…

Как сделать водонепроницаемую односкатную крышу с односкатной крышей из EPDM ..

单击 查看 3: 12Dec 10, 2013 & 0183; & 32; Как покрыть односкатную крышу из EPDM, забудьте о фетре Резиновая кровля — более простой и надежный вариант для ремонта кровли Permaroof in a Box & 174; Комплект односкатной кровли — 50 лет L … 作者: PermaroofOnline

Односкатные кровельные материалы Одноразовые кровельные покрытия Кровля…

Из какой древесины делают односкатную крышу? В большинстве случаев фанера является наиболее подходящим материалом для обшивки односкатной крыши. Это связано с его ударопрочностью и способностью выдерживать влажные условия. Фанера толщиной 18 мм — идеальный вариант, но убедитесь, что она подходит для наружного использования. Также рекомендуется использовать фанеру для пола вашего сарая.

Односкатная кровля Недорогие материалы для кровли eRoofs

Если вам нужно несколько дополнительных кровельных досок для ремонта существующей односкатной крыши или вы строите навес с нуля, вы можете заказать точное количество, делая покупки в Интернете на eDecks.Минимального заказа нет, и мы можем поставить односкатную кровлю оптом, чтобы сделать сборку сарая быстрой и легкой.

обрамление — необходима ли коньковая балка для небольшой односкатной крыши …

Это может быть выполнено с помощью «воротниковых стяжек», досок, перекрывающих навес на высоте потолка, или с помощью больших косынок дальше по стропильному скату. В вашем случае будет достаточно одного галстука для воротника. Я построил свой навес 12×10, используя косынки OSB 4 ‘на 18 дюймов на пике каждого набора стропил 2×4, в результате получилась ферма, которая оказалась очень прочной:

БЕСПЛАТНЫЕ планы крыши навеса — Zacs Garden

ЕСЛИ ВЫ СОЗДАЕТЕ СВОЙ СОБСТВЕННЫЙ сарай, вам, вероятно, следует рассмотреть ряд различных планов односкатной крыши, прежде чем принимать окончательное решение.Крыша — это гораздо больше, чем просто средство для содержания вашего сарая в чистоте и сухости. Правильная конструкция односкатной крыши не только защищает от элементов, но и может предоставить вам значительное количество дополнительного места для хранения вещей.

Односкатная крыша Форум сообщества Screwfix

2 июня 2017 & 0183; & 32; Его размер 8×6 с остроконечной крышей. Сарай имеет бетонный пол с 3 стенами высотой 1 метр, ветрозащитный блок с влажным покрытием. парадная / дверь полностью из дерева. Было предложено для снижения стоимости использовать листы OSB толщиной 18 мм, покрытые войлоком.Сарай будет использоваться для хранения краски / садового инвентаря и т. Д.

Навесы для досок и досок Penn Dutch Structures

Навесы для досок и обрешеток. Традиционные деревенские стили доски и обрешетки представлены в наших навесах серий Hudson, Cottage, Manor и Cape. Они имитируют дизайн многих дачных сараев. Они состоят из чередования широкой доски и узких полос, называемых обрешетками. Рейки кладут поверх шва между двумя широкими досками, создавая более прочную структуру.

Как построить навес, часть 11: Установка фасадных плат…

Монтаж облицовки и материала потолка очень важен. Это отделочная часть сарая. Генри подробно покажет вам, как это сделать и получить идеальные результаты.

Свободные планы навеса из досок и обрешетки с зубцами и …

10 апреля 2006 г. & 0183; & 32; Этот прочный сарай построен из 100 & 215; 50 2 & 215; 4 каркаса и сайдинга из досок и обрешетки. покрытие здания, предназначенное для отвода воды и защиты от погодных воздействий.. Те же доски, которыми облицованы стены, используют и для облицовки кровли. Площадь основания составляет 2100 мм в ширину и 2400 мм в глубину.

Как установить коньковую доску на ханкер с двускатной крышей

Шаг 1. Выберите коньковую доску на один размер больше обычных стропил. Для стропил 2 X 4 используйте коньковую доску 2 X 6; для стропил 2 X 6 используйте коньковую доску 2 X 8 и так далее. Длина коньковой доски будет равна внешнему измерению здания плюс длина свеса с обоих концов.

Рекомендуемый шаг для навеса на крыше сарая

Многое зависит от того, как вы планируете использовать навес на самом деле. Если вы только пытаетесь сохранить сухую сваю или храните несколько уличных инструментов и легкую технику вдали от погодных условий, то вы можете подумать о простой односкатной крыше, поскольку большая часть всего внутри будет храниться на уровне земли и вытаскиваться. снаружи сарая.

Как обрезать стропила с изображениями — wikiHow

10 июня 2020 г. & 0183; & 32; Измерьте как можно точнее, с точностью до 1⁄4 дюйма 0.64 см, 1⁄8 дюйма 0,32 см или 1⁄16 дюйма 0,16 см. Например, ширина постройки может составлять 72,75 дюйма 184,8 см. Карандашом отметьте где-нибудь ширину. Напишите на свободном листе бумаги или на куске открытого дерева. 查看: 189K

Как построить односкатную односкатную крышу без особых усилий?

Обычные гвозди они нужны для крепления обычных балок и деревянных досок. Монтаж кровли. Поэтапный монтаж скатной односкатной крыши состоит из следующих этапов: На первом этапе устанавливается мауэрлат.Поместите его по концам наружной стены на заранее закрепленный гидроизоляционный материал.

Как сделать водонепроницаемую односкатную крышу с односкатной крышей из EPDM …

单击 查看 3: 12Dec 10, 2013 & 0183; & 32; Как покрыть односкатную крышу из EPDM, забыть о войлоке Резиновая кровля проще и прочнее вариант ремонта кровли Permaroof в коробке & 174; Комплект односкатной крыши — 50 лет L … 作者: PermaroofOnline

Тип фанеры, используемой на кровле Руководства по дому SF Gate

OSB и фанера бывают толщиной от 5/16 до 3/4 дюйма и толщиной, необходимой для конкретная крыша зависит от нескольких факторов, включая расстояние между стропилами, ожидаемую нагрузку и конструкцию крыши.

Дешевая обшивка сарая Постройте свой сарай eRoofs

Обшивка сарай Большой выбор обшивки сарая на eDecks Если вы хотите традиционную деревянную обшивку или современную композитную облицовку навеса, вы найдете именно то, что ищете, делая покупки в Интернете на eDecks . Наш фантастический ассортимент террасных досок для сараев позволяет создать садовый сарай, который идеально дополнит существующий садовый домик.

Односкатные кровельные материалы Односкатные кровельные покрытия Кровля …

Из какой древесины изготавливают односкатные крыши? В большинстве случаев фанера является наиболее подходящим материалом для обшивки односкатной крыши.Это связано с его ударопрочностью и способностью выдерживать влажные условия. Фанера толщиной 18 мм — идеальный вариант, но убедитесь, что она подходит для наружного использования. Также рекомендуется использовать фанеру для пола вашего сарая.

Как построить стропила для односкатной крыши: 5 шагов — Инструкции

Доска должна быть длиной с правильным наклоном концов, а затем разметить и разрезать пасть птицы и посадить ее на стропила. Коньковый конец стропила, а часто и канун, нужно будет обрезать до угла ската крыши. Крыша этого сарая имеет наклон 4 на 12, что составляет 18 с половиной градусов на концах доски.

7 самых популярных материалов для односкатной кровли… Подробно — Zacs …

При всех доступных типах материалов односкатной кровли довольно сложно выбрать только один, который явился бы явным победителем, поскольку каждый из них имеет свои преимущества и Плохие очки. Рубероид относительно недорог, прост в установке и имеет приличный срок службы. Листовой металл отличается очень долгим сроком службы, прост в установке и является…

односкатной крышей… OSB или фанерой? — Страница 1 — Дома, сады и поделки …

02 февраля 2013 & 0183; & 32; Я использовал 18 мм для крыши, пола и стен моего недавнего проекта.Вы должны быть в состоянии сделать это самостоятельно, но листы 1,2 x 2,4 довольно тяжелые, поэтому вам пригодится дополнительная пара рук. Turn7

Односкатные кровельные листы Кровля Megastore

Одноразовые кровельные листы просты в установке и долговечны. Выбор материалов, таких как битум и металл, на любой бюджет. Цветовая гамма и отделка. Купить сейчас. Если вы ищете простую в установке, но невероятно прочную кровлю для своего сада …

5 лучших пород древесины для постройки сарая The Family Handyman

2020/04/10 & 0183; & 32; Ориентированно-стружечная плита OSB — наименее затратный вариант обшивки стен и крыши сарая, поэтому его так часто используют для сараев и домов.OSB изготавливается из щепы хвойных пород, склеенных между собой полуслучайным узором.

Как построить односкатную крышу над палубой Decks.com

Односкатная крыша проектируется как односкатная крыша, скатная от дома. Если вы привязываете крышу непосредственно к стене дома, вы можете установить гроссбух с гидроизоляцией и установить стропила, чтобы прикрепить стропила под соответствующими углами.

Лучшие кровельные материалы и черепица для перелива крыши вашего сарая?

2020/02/28 & 0183; & 32; Черепица для односкатной крыши — еще один популярный материал для садовых навесов.Важно, чтобы ваша крыша имела наклон не менее 12,5 градусов. Черепица — это легкая черепица, которая…

Кровельные материалы для односкатных крыш Кровельные покрытия …

В большинстве случаев фанера является наиболее подходящим материалом для облицовки односкатной кровли. Это связано с его ударопрочностью и способностью выдерживать влажные условия. Фанера толщиной 18 мм — идеальный вариант, но убедитесь, что она подходит для наружного использования. Фанера …

Калькулятор односкатной крыши — Easy

Односкатная крыша Односкатная крыша наклоняется только в одном направлении.Easy Rafters разработан для расчета односкатных крыш, которые крепятся к балочной доске, прибитой к вертикальной стене, а не отдельно стоящих односкатных крыш, поддерживаемых стенами с обоих концов.

Как построить односкатную крышу, Конструкция односкатной крыши, Односкатная крыша …

Обрезка углов фермы сарая Я строю навес 12X16, и теперь у меня возникла проблема с обрезкой ангелов для стропильных ферм, углы на одном конце градусов от конца, я думаю… Как прибить фермы односкатной крыши к верхним пластинам После того, как вы выровняете фермы и подготовите их к гвоздям, сколько гвоздей вы используете с каждой стороны и под каким углом или под каким углом к ​​дереву вы их прибиваете ? …

Легко устанавливаемая недорогая односкатная крыша «сделай сам» — срок службы 30 лет

Как почувствовать сарай — Часть 1 о том, как почувствовать сарай, рассказывает, как снять старый войлок с односкатной крыши, не повредив при этом крышу или планки .Установка фетра на сарай — Часть 2 содержит инструкции о том, как прикрепить рубероид к односкатной крыше, после чего разрезать, прибить, приклеить и заменить деревянную обшивку.

Как установить кровельную черепицу на сарае — YouTube

单击 查看 5: 322011/07/25 & 0183; & 32; Покройте сарай черепицей и хотите получить советы? В Handy Home представлены универсальные методы укладки черепицы, которые можно применить к любому навесу. Посмотрите и убедитесь, насколько просто Учиться … 作者: Handy Home

shed の 意味 — goo 辞書 英 和 和 英

2020/08/20 & 0183; & 32; shed と は。 意味 や 和 訳。 名 C1 (簡 素な 構造 の) 納 屋 , 物 置 ; 小屋 ; 豪 ・ NZ (羊 の 毛 を 刈 た , 牛 の 乳 を 搾 っ り す る) 作業)…

Опыт показывает, что OSB и ДСП не годятся для садовых навесов …

Что бы вы ни делали, это не волнует — всегда спрашивайте, сделаны ли пол сарая и односкатная крыша из ДСП или OSB, что иногда называют вафельную или стерильную или изготовленную…

Замена односкатной кровли — OSB или Ply? Журнал Singletrack …

Сменная односкатная крыша — OSB или Ply? Сэм Андерхилл. Полноправный член. Я заменяю некоторые изношенные 10-миллиметровые буквы T и G, которые пережили тяжелые времена под каким-то войлоком с дырками.

Навесы из деревянных досок и обрешеток с металлической крышей

Доска и вагонка складских зданий изготовлены из восточной белой сосны толщиной 1 дюйм. Два деревянных окна или два металлических окна с экранами являются стандартными для большинства стилей навесов. …

Планы строительства односкатной крыши Конструкция односкатной крыши Самостоятельный навес …

2 января 2017 & 0183; & 32; Для конструкции односкатной крыши типичная кровля из черепицы или черепицы не подходит. Большой формат, цельный металл листы или войлоки используются с различными профилями, такими как листы битума или…

30 Идеи дизайна дома с односкатной крышей Дизайн дома, дом…

Отель Board Ranch Residence расположен в Кетчуме, штат Айдахо. Это современный дом с односкатной крышей, построенный для небольшой семьи. 36 个 按 钉

Как утеплить односкатную крышу DoItYourself.com

Поместите фанеру на крышу сарая таким образом, чтобы она действовала как обшивка кровельной конструкции. Убедитесь, что вы разместили фанеру под прямым углом к ​​балкам крыши. Вместо фанеры можно использовать восточно-стружечную плиту OSB. Закрепите фанеру или древесно-стружечную плиту…

Как закрепить гнилую доску на крыше Руководства по дому SF Gate

В большинстве случаев это фанера или ДСП.Ваша новая доска должна быть из того же материала. После того, как все гвозди и шурупы будут удалены, поднимите гнилую террасную доску и снимите ее с крыши.

Прикрепление односкатной крыши крыльца к дому своими руками из кирпичного шпона …

11 февраля 2009 & 0183; & 32; Коньковая доска или запрещающая доска — это место, где стропила 2 x 8 будут прикрепляться в верхней части односкатной крыши к задняя часть дома 2х10 прикручена к фанере. Вместо того, чтобы тянуть кирпич, мы…

Металлическая крыша на сарае? Узнайте о 5 типах и о том, что есть…

18 августа 2018 & 0183; & 32; Металлическая крыша легкая и специально разработана для выдерживания снега и льда. Поскольку металл отражает солнце и его тепло, а не поглощает его, металлическая крыша сохранит прохладу в летнем сарае. Металлическая крыша на 100% пригодна для вторичной переработки. Какой тип металлической крыши подходит для моего сарая

Советы по строительству сарая своими руками — Семейный разнорабочий

30 июля, 2019 & 0183; & 32; Если вы планируете красить сарай, сайдинг из натурального дерева не нужен.Вы можете купить листы сайдинга из ориентированно-стружечных плит OSB за небольшую часть стоимости настоящей фанеры, и этого, вероятно, хватит…

10 & 215; 10 Планы навесов для самостоятельного хранения Чертежи для строительства …

Закрепите верхнее стропило в ряд из 4 и 215; 4 блока. Вставьте три винта для настила длиной 3 дюйма через стропило в каждый блок размером 4 и 215; 4. Поместите переднюю доску шириной 41⁄4 дюйма на верхнюю часть 2 и 215; 4 фронтона…

22-футовая доска конька слишком длинна для пролета? Беспокоился о крыше…

09 декабря 2016 & 0183; & 32; Коньковая доска не обязательно должна быть цельной. Можно использовать 2 штуки с стыком между стропилами. Оберните стык скотчем для соединения. Кроме того, на двускатном выступе…

Доски и рейки серии Amish Structures MD

Воспользуйтесь многими преимуществами классических деревянных навесов, выбрав что-нибудь из нашей серии досок и планок. Эти прочные сараи, изготовленные амишами, доступны в вариантах с обветренными крышами, сайдингом Tru Cedar,…

Обрамление крыши 101 — Extreme How To

27 марта 2008 г. & 0183; & 32; Обрамление кровли — одно из тех навыков плотника, которые появляются довольно сложен, и действительно, некоторые конструкции крыши являются сложными.Крыши в основном бывают пяти типов: односкатные, двускатные, шатровые, двускатные и мансардные. Другой распространенный дизайн на северо-востоке — это «соляной ящик», который представляет собой двускатную крышу…

Предыдущая: персона 4 этаж замка юкико
Следующая: планы плавающей палубы 10 x 20

как построить палубу на наклонной крыше

Как построить настил над наклонной крышей Hunker Палуба на наклонной крыше требует другого подхода к обрамлению под балками. Обрамление настила крыши, в отличие от настилов на уровне земли, не требует наличия гроссбухов, прикрепленных к балкам обода дома.Вместо этого пара балок опирается на опоры, называемые подоконниками, чтобы создать каркас для настила.
【Получить цену】

Построение колоды на наклонной крыше — сборка колоды, бесплатно Построение колоды на наклонной крыше. Джон Фентон Н.Б., Канада Я хочу построить настил на наклонной крыше. Мой план состоит в том, чтобы открыть крышу и поставить пару столбов 4х4 поверх внешней стены. Как мне прошить между стойкой и крышей.
【Получить цену】

Как построить настил на наклонной крыше — вы можете построить настил в гараже, если у вас есть гараж с плоской крышей, или если вы планируете построить гараж, который будет рядом с дом, но ниже уровня основного этажа.Палуба наверху вашего гаража вполне может сэкономить деньги по сравнению с колодой, построенной отдельно от вашего гаража.
【Получить цену】

Построение террасы на крыше: практические планы и тем не менее, построить террасу на крыше самому может быть сложно, особенно если у вас наклонная крыша. Есть много важных вещей, которые следует учитывать, например, структурная целостность вашей крыши с добавленным весом настила. Если вы хотите принять этот вызов, вот шаги, как построить террасу на наклонной крыше.
【Получить цену】

Как построить настил на плоской крыше DoItYourself.com Шаг 1 — Упростить проект Шаг 2 — Заказ материалов Шаг 3 — Подготовить материалы Шаг 4 — Соберите настил Шаг 5 — Добавить поручни Балки настила, как и большинство других полы будут установлены по центрам 16 дюймов. Чтобы упростить строительный проект этого типа, отрегулируйте размер проекта так, чтобы он делился на 16. Для этого проекта настил будет относительно небольшим, но он будет иметь размер, позволяющий использовать пиломатериалы заводской резки, что сэкономит огромное количество времени на строительство.Эта колода будет размером 16 на 12 футов. Чтобы построить его, вам понадобятся четыре 16 футов 2×6 и 44 12 футов 2×6. Закажите одну коробку из 16 doityourself.com 上 查看 更多 信息
【Получить цену】

Строительство террасы на крыше — Подготовка внешнего дома подрядчикамиПроектирование кровельного покрытияФинишные штрихи Перед установкой настила крыши вы должны убедиться, что крыша устойчива и защищена от атмосферных воздействий. Крыша должна выдерживать минимум 55 фунтов на квадратный фут. Поскольку большинство настилов на крыше представляют собой «плавающие» конструкции, которые устанавливаются поверх плоских крыш, крайне важно обеспечить защиту от атмосферных воздействий крыши под настилом, чтобы вода не просачивалась в дом.Вам нужно будет установить водонепроницаемую резиновую мембрану на поверхность, на которой вы собираетесь построить колоду. Th 在 mrroof.com 上 查看 更多 信息
【Получить цену】

Roof Top Deck Construction Decks.com, построив палубу над плоской крышей, очень похоже на строительство палубы над бетонным внутренним двориком. Эти настилы часто называют «плавающими», поскольку они не закреплены на месте как отдельная конструкция. Их просто «кладут» поверх другой конструкции. Во-первых, вы должны убедиться, что крыша достаточно прочная, чтобы выдерживать 55 фунтов на квадратный фут.
【Получить цену】

Деревянный настил на наклонной крыше — DoItYourself.com 2005-1-12 & 0183; Палубы, патио, веранды, пешеходные дорожки, подъездные пути, лестницы, ступеньки и доки — Деревянный настил на наклонной крыше — мне нужно создать плоскую крышу с уклоном над гаражом 24×24 футов. На крыше будет деревянный настил.
【Получить цену

9

как построить настил крыши на скатной крыше — Google 3 апреля 2017 года — как построить настил крыши на скатной крыше — Поиск в Google. 3 апреля 2017 г. — как построить крышу на скатной крыше — Поиск в Google.. Сохранено с google.com. Сентябрь 2020. как построить кровельный настил на скатной крыше — Поиск в Google. Спасает Клэй Острандер. 4. Людям тоже нравятся эти идеи.
【Get Price】

Деревянный настил на наклонной крыше — DoItYourself.com 2005-1-12 & 0183; Палубы, патио, веранды, пешеходные дорожки, подъездные пути, лестницы, ступеньки и доки — Деревянный настил на наклонной крыше — мне нужно создать плоскую крышу с уклоном над гаражом 24×24 футов. Сверху на крыше будет деревянный настил.
【Get Price】

Построение террасы на крыше: практические планы и, тем не менее, построить террасу на крыше самому может быть непросто, особенно если у вас наклонная крыша.Есть много важных вещей, которые следует учитывать, например, структурная целостность вашей крыши с добавленным весом настила. Если вы хотите принять этот вызов, вот шаги, как построить террасу на наклонной крыше.
【Получить цену】

как построить террасу на крыше на наклонной крыше Палубы на крыше из WPC: 1500 x 1125 jpeg проблема верхней палубы крыши — настилы ограждения усилителя .. как построить открытую наклонную крышу с наклонной крышей, прикрепленной к дому — сборка палубы на крыше google — папоротник автобуса 30 августа 2017 г. Я хотел, чтобы палуба «плавала» над крышей вот так, чтобы вода и мусор могли в следующий раз, я вырезал 4 стойки x4 под углом, чтобы соответствовать уклону
【 Получить цену

Как построить колоду на плоской крыше, сделай сам.Соорудить настил на плоской крыше не сложно и не требует много времени. Два человека могут установить новую колоду за выходные, практически не имея опыта строительства. Однако перед началом важно сделать две вещи: осмотреть крышу, чтобы убедиться, что она в хорошем состоянии, и получить все разрешения, которые могут потребоваться местным советом по зонированию.
【Получить цену】

Строительная площадка над крышей гаража — практическое руководство2019-10-24 & 0183; Хорошая новость в том, что все крыши наклонные, даже если они плоские.Все они спроектированы под углом, позволяющим стекать дождю и талому снегу. Если вы хотите построить настил над своей крышей, убедитесь, что на крыше есть покрытие, позволяющее стекать воде. Скорее всего, вы сможете построить на этом колоду.
【Получить цену】

Как построить собственную крытую колоду — Dengarden — 2019-5-16 & 0183; Окончательный ответ заключался в том, чтобы построить обычную крышу с коньком, выходящим на крышу гаража. При ширине 12 футов и уклоне 4/12 это означало, что конек должен быть на 2 фута выше карниза гаража: половина ширины настила 12 футов составляет 6 футов, что означает подъем на 2 фута.
【Получить цену】

Как построить сарай с наклонной крышей — шаг за шагом 2 天 前 & 0183; Строительство сарая с односкатной крышей было отличным учебным опытом. Предварительное планирование было важно для сборки. В стиле сарая у линии крыши с высокими стенами было больше окон, что добавляло много света. Большой уклон крыши также легко сбрасывает снег и воду. Сейчас у меня достаточно места для хранения вещей, и я не скрипну и не отскакиваю от пола.
【Получить цену】

5 советов по строительству здания с зеленой крышей 2007-2-26 & 0183; По мере того, как популярность покрытых растительностью крыш в США растет,С., Строительные бригады находят новые методы озеленения крыш. Недавняя тенденция — адаптировать технологию зеленых крыш для работы на низких и крутых склонах. Хотя основные компоненты наклонной зеленой крыши аналогичны компонентам плоской системы, строительные группы должны уделять особое внимание управлению водными ресурсами и борьбе с эрозией.
【Получить цену】

Три причины, почему настилы на крыше соблюдаются 2017-12- 11 & 0183; Если вы живете в заснеженном регионе и у вас плоская крыша, рассчитанная на снеговые нагрузки более 50 фунтов на квадратный фут, то вы можете построить и установить террасу на крыше.Выпуск 3: Маршрутизация материалов. В то время как добраться до террасы на крыше может быть довольно легко для людей и нескольких шезлонгов, транспортировка пиломатериалов длиной от 12 до 16 футов может быть совершенно более сложной.
【Узнать цену】

Как построить покрытие палубы: 13 шагов с Фотографии — 查看 次数 7,223 【Получить цену】

Как построить настил на плоской крыше DoItYourself.com Построить настил на плоской крыше не сложно и не требует много времени. Два человека могут установить новую колоду за выходные, практически не имея опыта строительства.Однако перед началом важно сделать две вещи: осмотреть крышу, чтобы убедиться, что она в хорошем состоянии, и получить все разрешения, которые могут потребоваться местным советом по зонированию.
【Получить цену】

как построить террасу на крыше на наклонной крыше Палубы на крыше из WPC: 1500 x 1125 jpeg проблема верхней палубы крыши — настилы ограждения усилителя .. как построить открытую наклонную крышу с наклонной крышей, прикрепленной к дому — сборка палубы на крыше google — папоротник автобуса 30 августа 2017 г. Я хотел, чтобы палуба «плавала» над крышей вот так, чтобы вода и мусор могли в следующий раз, я вырезал 4 стойки x4 под углом, чтобы соответствовать уклону
【 Получить цену

Строительная площадка над крышей гаража — практическое руководство2019-10-24 & 0183; Хорошая новость в том, что все крыши наклонные, даже если они плоские.Все они спроектированы под углом, позволяющим стекать дождю и талому снегу. Если вы хотите построить настил над своей крышей, убедитесь, что на крыше есть покрытие, позволяющее стекать воде. Скорее всего, вы сможете построить на этом колоду.
【Получить цену】

Асфальтоукладчики Как построить высокие настилы крыши с 2 天 2 & 0183; Соединение семи плиток деревянного настила Trust. Эти модульные плитки размером 12 дюймов x 12 дюймов или 12 x 24 дюймов, обычно укладываемые непосредственно на кровельные мембраны на небольших площадях в качестве самостоятельного варианта, предлагают быстрое и легкое решение для настила пола на крыше, просто соединяясь вместе, каждая плитка автоматически выравнивается. и точно разнесены благодаря соединительным петлям на встроенном пластиковом основании.
【Получить цену】

Строительство настила крыши — Fine Homebuilding1993-11-1 & 0183; Затем кромка смазывается тонким кровельным цементом из асфальта и покрывается следующим листом. Листы обычно выкладывают параллельно карнизу. Самое сложное в рулонной кровле — это не дать кровавому кровельному цементу повсюду разлетаться. Подложка 15 фунтов. Между настилом и рулонной кровлей можно установить войлок.
【Получить цену】

Как построить собственную крытую колоду — Dengarden — 2019-5-16 & 0183; Окончательный ответ заключался в том, чтобы построить обычную крышу с коньком, выходящим на крышу гаража.При ширине 12 футов и уклоне 4/12 это означало, что конек должен быть на 2 фута выше карниза гаража: половина ширины настила 12 футов составляет 6 футов, что означает подъем на 2 фута.
【Получить цену】

Как построить настил палубы: 13 шагов с изображениями — 查看 次数 7,223 【Получить цену】

Настилы крыши на плоской крыше: преимущества и соображения Настилы крыши на плоской крыше: преимущества и соображения. Это время года, когда колоды используются чаще, чем в другие сезоны. Вы мечтаете иметь большую террасу для отдыха с семьей, но не можете ее собрать?
【Получить цену】

Как построить односкатную односкатную крышу без особых усилий Поэтапный монтаж односкатной односкатной крыши состоит из следующих этапов: На первом этапе устанавливается мауэрлат.Поместите его по концам наружной стены на заранее закрепленный гидроизоляционный материал. Мауэрлат необходимо крепить с помощью анкерных болтов, проволоки или заглушек. Нижний конец стропила прикрепляется к мауэрлату;
【Получить цену】

Палубы крыши над кондиционированной площадью СТРОИТЬ Блог2014-4-8 & 0183; Ряд неструктурных шпал имеют наклон, чтобы обеспечить ровную поверхность для ходьбы по палубе. Они построены как поддоны, прикреплены к настилу и просто укладываются поверх кровельной мембраны. По понятным причинам, чем меньше проникновение в мембрану, тем надежнее будет водонепроницаемая мембрана со временем.
【Получить цену】

Как построить настил на плоской крыше DoItYourself.com Построить настил на плоской крыше не сложно и не требует много времени. Два человека могут установить новую колоду за выходные, практически не имея опыта строительства. Однако перед началом важно сделать две вещи: осмотреть крышу, чтобы убедиться, что она в хорошем состоянии, и получить все разрешения, которые могут потребоваться местным советом по зонированию.
【Получить цену】

как построить террасу на крыше на наклонной крыше Палубы на крыше из ДПК: 1500 x 1125 jpeg проблема верхней палубы на крыше — ограждение настила усилителя.. как построить открытую односкатную крышу с наклонной крышей, прикрепленной к дому — сборка палубы на крыше google — папоротник автобуса 30 августа 2017 г. Я хотел, чтобы палуба «плавала» над крышей вот так, чтобы вода и мусор могли в следующий раз Столбы «x4» под углом, чтобы соответствовать уклону
【Получить цену】

Строительство террасы на крыше над жилым пространством Поверхность террасы на крыше должна иметь уклон от дома минимум 1/8 дюйма на фут, чтобы вода была; слив, а не «пруд». Готовая поверхность для ходьбы по настилу крыши должна быть ниже уровня пола внутри помещения как минимум на 1-1 / 2 дюйма.Настил крыши должен быть надлежащим образом облицован очень прочным материалом —
【Получить цену】

Лучший способ построить небольшой настил поверх наклонной крыши 2013-5-24 & 0183; Верх крыши доходит до низа окна, примерно на 30 см между пиком крыши и самой левой частью окна. Самая низкая часть крыши находится на 22 дюйма ниже окна и наклонена вниз примерно под 205 градусами.
【Получить цену】

Как правильно построить настил на плоской крыше 2020-11-11 & 0183; Я живу в доме на границе климатической зоны NJ 4A / 5A с деревянной террасой на 3-м этаже над слегка наклонной плоской крышей с кондиционированным жилым пространством под ней.Эта площадка была построена около 7-8 лет назад и поддерживается опорами 4х4, которые проходят через крышу и на стропилах на втором этаже. Потолок на втором этаже протекает, и я почти уверен, что колода не слишком велика.
【Получить цену】

Как построить крышу над палубой — Инструкции Как построить собственную палубную крышу. 1 Если вам нравится идея иметь крышу над крышей вашего дома, вам необходимо убедиться, что опорные стойки находятся в пределах 4 футов или около того от исходного желоба с этой стороны.Установите опорные блоки так, чтобы стойки были напротив внутренней части опорной рамы.
2 【Получить цену】

Как построить простой дом с наклонным верхним навесом Конструкция односкатного навеса, также известная как конструкция односкатной крыши, представляет собой простую конструкцию, которая создает структуру, более благоприятную для неблагоприятных погодных условий, таких как лед и снег .
【Получить цену】

Наклонная кровля — Наклонные балки? — Металлические канавки настила крыши должны быть параллельны опорному элементу, независимо от того, является ли опорный элемент прогоном, стальной балкой или балкой, и, таким образом, опорный элемент должен быть перпендикулярным.Какие есть поддерживающие элементы? Если это просто балка, соседняя опора не может быть очень далеко от нее. Если это просто балка, вам, возможно, придется купить в магазине
【Получить цену】

КАК ПОСТРОИТЬ КРЫШУ ПО ШАГУ — 2020-12-23 & 0183; Вам нужно будет убедиться, что это кровельное покрытие имеет надлежащую защиту, поэтому вы должны закрепить потолочные панели, концевую обшивку стропил и детали наполнителя между верхней частью кровельной плиты и нижней стороной кровельного настила. Шаг 4: Добавьте защитное покрытие крыши. В большинстве случаев вам нужно будет добавить какое-то защитное покрытие к защитному покрытию.
【Получить цену】

Сметная стоимость настила на крыше на 2021 год Цены на настил на 24 декабря 2020 г. & 0183; В среднем 300 кв. Футов. настил крыши стоит 800-2 800 долларов, в зависимости от выбранного вами материала. К сожалению, многим домовладельцам, у которых плоская крыша, приходится иметь дело с частыми утечками. Обычно это связано с тем, что используются низкокачественные, склонные к утечкам материалы настила, такие как каучук EPDM, часто в целях экономии.
【Получить цену】

Как построить самодельную плавучую террасу на заднем дворе с уклономКак я сделал самодельную плавучую площадку из материалов.15 –2 x 8 x 16 Пиломатериалы, обработанные давлением; 4–2 x 10 x 16 Пиломатериалы, обработанные давлением Два из них используются для цветочного ящика 12 –Бетонные блоки настила используются только 8 39–16 футов. Доски настила Seven Trust Enhance Beach Dune три доски, используемые для покрытия верхней части старого подпора стена и создать иллюзию
【Получить цену】

Как построить простую колоду на склоне2018-12-11 & 0183; Как построить двускатную крышу. Если у вас есть столярные навыки, вы можете построить двускатную крышу для простой прямоугольной конструкции, например, сарая.Объявление. Шаги. Изменить шаг. 1. >> как построить настил на уровне земли на склоне. Строительство террасы на наклонной площадке — Как спроектировать и построить площадку Вы можете построить простую лестницу, используя предварительно вырезанные
【Получить цену】

Обшивка настила крыши и уплотнение для наклонной крыши Палуба должна быть прикреплена с помощью гвоздей с кольцевым хвостовиком 8d с разнесением 4 дюйма по центру в пределах 4 футов от краев крыши и каждой стороны конька и 6 дюймов по центру по всей остальной части крыши. Я рекомендую обшивать крышу фанерой вместо OSB Fortified Home Hurricane Standards.
【Получить цену】

Смотровая площадка / обсерватория на наклонной крыше 2018-6-10 & 0183; Смотровая площадка / обсерватория на скатной крыше? — размещено в обсерваториях: Моя собственность покрыта деревьями и из-за близлежащих холмов, линий электропередач и т. д. мое единственное место для установки моего маунта — в конце дороги. Тем не менее, у меня есть очень ограниченные области для наблюдения, возможно, всего 120 градусов по азимуту и ​​ограничение по малой высоте в диапазоне от 20 до 80 градусов.
【Получить цену】

Как построить лестницу для террасы на наклонной площадке. Лучшее строительство палубы требует времени, и это конкретные шаги, которые необходимо выполнить, чтобы выполнить работу правильно.При строительстве на наклонной площадке особенно внимательно следите за тем, чтобы каждый шаг был завершен после перехода к следующему. В этом случае, после того, как вы определили подъем и запуск и установили
【Get Price】

STRUCTURE magazine, смещения крыши и настила с малым уклоном являются обычным явлением и создают пересекающиеся плоскости, которые создают проблемы с дренажом для приложений с низким уклоном. Специалисты по проектированию часто указывают минимально допустимый уклон, практически не учитывая результирующий уклон впадины, создаваемый пересекающимися плоскостями (рис. 1).Плотность воды обычно наблюдается на пересечении долин для крыши с небольшим уклоном и настила.
【Получить цену】

24 Изображения Как построить крышу над настилом — получить в 2021-1-3 & 0183; Прямо здесь вы можете увидеть одну из наших коллекций, как построить крышу над палубой, есть много картинок, которые вы можете просмотреть, мы надеемся, что они вам тоже понравятся. Владельцы сборных домов будут иметь возможность выбора более низкой оценки, или они улучшат все, что захотят. Сборный дом или сборный дом — эффективный выбор для многих людей.
【Узнать цену】

Многоуровневые колоды BUILD2020-12-30 & 0183; Многоуровневая колода — это именно то, на что это похоже, колода с несколькими слоями, установленными на разной высоте, обычно соединенными лестницей или наклонной дорожкой. В этих колодах можно хорошо использовать наклонную поверхность, чтобы придать настилу многоуровневый эффект, создавая уникальную особенность в вашем саду.
【Получить цену】

Как построить самодельную плавучую террасу на склоне 13 сентября 2019 г. — Как построить самодельную плавучую площадку на склоне заднего двора Dieses DIY-Schwimmdeck rettete einen vernachl & 228; ssigten Hinterhof, der fast unbrauchbar war.Folgen Sie uns, um zu sehen, wie dieser wundersch & 246; ne Au & 223; enbereich gebaut wurde.
【Получить цену】

20 колод для наклонных ярдов Идеи построения колоды 29 августа 2019 г. — Изучите доску Мэри Энн МакДоноу «Колоды для наклонных ярдов», за которой последовали 137 человек на Pinterest. Смотрите больше идей о создании колоды, заднего двора, дизайна колоды.
【Получить цену】

Построение террасы на крыше: практические планы и тем не менее, построить террасу на крыше самому может быть сложно, особенно если у вас наклонная крыша.Есть много важных вещей, которые следует учитывать, например, структурная целостность вашей крыши с добавленным весом настила. Если вы хотите принять этот вызов, вот шаги, как построить террасу на наклонной крыше.
【Получить цену】

Деревянный настил на наклонной крыше — DoItYourself.com 2005-1-12 & 0183; Палубы, патио, веранды, пешеходные дорожки, подъездные пути, лестницы, ступеньки и доки — Деревянный настил на наклонной крыше — мне нужно создать плоскую крышу с уклоном над гаражом 24×24 футов. На крыше будет деревянный настил.
【Get Price 【

Roof Top Deck Construction Decks.com by Deck «панели» должны быть сконструированы так, чтобы их можно было поднимать с минимальными усилиями или повреждениями. Нижнюю крышу следует чистить и проверять через интервалы, которые будут сочтены необходимыми для каждой палубы. Палубе, расположенной под соснами, потребуется гораздо больше ухода для очистки от мусора, чем настилу на крыше.
【Get Price】

перила здания с наклонной площадкой — gymbushido.es Строительство террасы на крыше над жилым пространством BuildingAdvisor Поверхность настила крыши должна иметь уклон. из дома. Столбы перил есть.У меня та же проблема с новой колодой, которую я собираю — ты обрезал металл. Как построить настил на крыше Современный домовладелец Узнайте, как построить композитный настил и перила на крыше, используя
【Получить цену】

Асфальтоукладчики Как построить приподнятые настилы на крыше с помощью 2 天 前 & 0183; Соединение семи плиток деревянного настила Trust. Эти модульные плитки размером 12 дюймов x 12 дюймов или 12 x 24 дюймов, обычно укладываемые непосредственно на кровельные мембраны на небольших площадях в качестве самостоятельного варианта, предлагают быстрое и легкое решение для настила пола на крыше, просто соединяясь вместе, каждая плитка автоматически выравнивается. и точно разнесены благодаря соединительным петлям на встроенном пластиковом основании.
【Узнать цену】

Как построить скатную крышу eHow2021-1-3 & 0183; Наклонная крыша — отличный способ предотвратить образование луж на крыше. Дождь и снег, которые имеют тенденцию скапливаться на плоских крышах, стекают по наклонной крыше, сохраняя срок службы крыши и сохраняя ее внешний вид. Для тех, у кого плоская крыша и беспокоится о протечке и гниении, можно сделать скатную крышу над плоской крышей.
【Получить цену】

Как построить сарай с наклонной крышей — шаг за шагом 2 天 前 & 0183; Строительство сарая с односкатной крышей было отличным учебным опытом.Предварительное планирование было важно для сборки. В стиле сарая у линии крыши с высокими стенами было больше окон, что добавляло много света. Большой уклон крыши также легко сбрасывает снег и воду. Сейчас у меня достаточно места для хранения вещей, и я не скрипну и не отскакиваю от пола.
【Получить цену】

Три причины, почему настилы на крыше соблюдаются 2017-12-11 & 0183; Если вы живете в заснеженном регионе и у вас плоская крыша, рассчитанная на снеговые нагрузки более 50 фунтов на квадратный фут, то вы можете построить и установить террасу на крыше.Выпуск 3: Маршрутизация материалов. В то время как добраться до террасы на крыше может быть довольно легко для людей и нескольких шезлонгов, транспортировка пиломатериалов длиной от 12 до 16 футов может быть совершенно более сложной
【Получить цену

как построить настил крыши на скатной крыше — Google, 3 апреля 2017 г. — как построить настил крыши на скатной крыше — Поиск в Google
【Получить цену】

Построить террасу на крыше или крыше — Палуба Bison Построить террасу на плоской крыше с помощью черепицы Bison Wood и опор для террасы Bison , который представляет собой регулируемую подставку для установки сложных настилов модульного стиля на
【Get Price】

Двускатная крыша своими руками.Как монтируется стропильная система многоскатной крыши? Особенности многоскатной крыши

Разнообразие типов крыш дает архитекторам большой простор для фантазии. Даже простая скатная крыша может венчать дом, придавая ему броский и оригинальный вид. Хорошо смотрятся двускатные и вальмовые крыши, но композитная многоскатная крыша — идеальный выбор с эстетической и практической точки зрения.

Под такой крышей находится уютная мансарда, гостиная с естественным освещением. Такая конструкция более трудоемкая и дорогая, но владельцы сознательно идут на убытки.Чтобы понять, почему это происходит, нужно разобраться в особенностях двускатных крыш.

В этой статье


Особенности многоскатной крыши

Отличие этой конструкции от других типов крыш — наличие щипцов, расположенных перпендикулярно основному скату кровли. Многоскатная крыша используется для покрытия как прямоугольных конструкций, так и более сложных многоугольных ломаных конструкций.

Одной из особенностей таких решений является использование подкровельного пространства под жилые помещения с дневным освещением через оконные проемы.Фронтон является продолжением стены здания треугольным концом с двумя откосами наверху. Он не ограничен от стены карнизом и тем самым отличается от фронтона.

Наиболее распространенные варианты этой конструкции — трех- и четырехскатная крыша. Эти архитектурные решения отличаются дороговизной и трудоемкостью в строительстве, требуют высокой квалификации рабочих и улучшенной тепло- и гидроизоляции.

Преимущества

Но такие крыши имеют существенные преимущества, а именно:

При выборе типа кровли нужно помнить, что двускатная крыша требует повышенного внимания на уровне изготовления стропильной системы, так как дальнейший курс монтажа зависит от точной врезки скатов фронтона в основной скат крыши.Существует множество проектов асимметричного расположения щипцов. Но самые популярные варианты — это многоскатные крыши, в основе которых лежит двускатная кровельная система.

Конструкция двускатной крыши

Чтобы понять конструктивные особенности любой крыши, необходимо выяснить, из каких элементов она состоит. Сложная многоскатная крыша не является исключением, поэтому рассмотрим ее основные составляющие:

К перечисленным элементам конструкции при необходимости могут быть добавлены дополнительные узлы и детали, которые служат для повышения прочности и долговечности конструкции.

Важно помнить, что места оконных проемов, выходов печных и вентиляционных труб должны быть заранее размечены и учтены в конструкции крыши.

Многоскатная крыша должна быть покрыта относительно легким рубероидом для снижения весовой нагрузки на узлы и отдельные элементы конструкции. Для удобной эксплуатации жилого кровельного пространства все крепления необходимо расположить так, чтобы их можно было легко закрыть декоративными отделочными материалами.

Как правило, клещи имеют более низкий уровень конька, чем основная кровля, поэтому в ендовы необходимо ставить дополнительные стойки и горизонтальные сужения для усиления конструкции, а коньки должны опираться на перекладины. Если на щипцах есть горизонтальные стенки, необходимо придать им большую жесткость с помощью треугольных элементов. Если коньки на трехскатной и четырехскатной крышах находятся на одном уровне, то стык производится срезом или металлическими уголками, а эндауги крепятся между коньками под прямым углом.

Порядок монтажа крыши

Поскольку конструкция крыши имеет сложные элементы, необходим абсолютно взвешенный подход к установке конструкции. Необходимо составить чертеж со всеми необходимыми размерами для расчета необходимого материала.

Необходимо помнить, что все деревянные элементы конструкции кровли необходимо обрабатывать составами, предотвращающими гниение.

Порядок сборки кровли должен быть расписан по точкам и строго выполняться в строгой последовательности . Многоскатная крыша монтируется следующим образом:

  • Все параметры измеряются и наносятся на электрическую схему с точным расположением коньков, ключей, арок и стропил; №
  • выкладывается слой гидроизоляционного материала по периметру стен;
  • мауэрлат раскладывают и закрепляют на стенах, места крепления к стенам следует подготовить заранее и расположить с периодичностью 1000-1500 мм;
  • затем затяжку затяжек, которые крепят к мауэрлату, чтобы исключить эффект разрыва на стены здания, затяжки могут быть поперечными и продольными;
  • стропила укладываются, соединяясь в верхней части с коньковой конструкцией, а в нижней части — мауэрлатом с прорезью 1/3 толщины стропил;
  • стропильная группа фиксируется в вертикальном положении с помощью временных брусьев или постоянной обрешетки; №
  • для жесткости конструкции установлены ригели, шпиндель и подкосы, а также подготовлены конструкции для установки щипцов;
  • монтируются клещи, стропила, стропила и закрепляют конструкцию обрешеткой;
  • ставят чистовую обрешетку и снимают все временные крепления с учетом выхода печных и вентиляционных труб;
  • затем устанавливаются водостоки на долинах, планки карниза и водосточная система, а также ветрозащитные планки на свесах кровли;
  • уложена гидроизоляция и смонтирована контррешетка;
  • кровельное покрытие укладывается с учетом стыков кровли по ендовам, конькам, местам стыковки с трубами;
  • Смонтирована тепло- и пароизоляция, отделано кровельное пространство.

Для каждого конкретного дома последовательность операций имеет свой порядок, а элементы конструкции могут быть разными. Поэтому при возведении такой сложной конструкции, как многоскатная крыша, необходима консультация специалистов.

Заключение

Мы рассмотрели устройство самой сложной кровли, ее проектирование и последовательность монтажа. Самостоятельное обустройство многоскатной крыши позволит значительно сэкономить, но требуется очень взвешенный подход к дизайну, чтобы не повредить дорогостоящий материал.Очень важно соблюдать технологию, чтобы кровля радовала прочностью и красивым внешним видом.

Существует большое количество типов крыш, которые строятся для конкретного здания. Самой сложной по конструкции и установке считается многоскатная крыша. Несмотря на это, она очень привлекательна и по-настоящему украшает дом, за что пользуется спросом у «обеспеченных» людей. Такая конструкция возводится на домах квадратной или многоугольной формы, а также на тех, к которым примыкают комнаты выше или ниже основной конструкции.Также его устанавливают на чердаках, нуждающихся в особом освещении, и на домах со сложной планировкой.


Главное преимущество многоскатной крыши — красивый дизайн. Он способен перекрыть несколько комнат на одном уровне. В общем, никаких полезных функций эта кровля не выполняет, «работая» в основном над архитектурным стилем постройки. По-другому его называют бедром или бедром, а наклоны — бедрами. В настоящее время наиболее распространены полавальтовые кровли и двухуровневые покрытия.

Конструкция многоскатной крыши

Состоит из трех основных элементов, отличающих ее от других: щипцов, большого количества впадин, фронтонов и бороздок. Это скатная конструкция с наклонной поверхностью крыши к наружным стенам, которая обеспечивает естественный отвод дождевой и талой воды.

Ключом называется верхняя часть стены, ограниченная двумя скатами крыши. Однако внизу карниза он не отделяется, в отличие от фронтонов. Ендова — это структурный элемент, который представляет собой внутренние углы на стыках.Любая двускатная крыша состоит из плоскостей, опирающихся на стену на одном уровне. С торцов они ограничиваются фронтоном или щипцами.

Квадратные остроконечные дома выглядят красиво

Достаточно важная часть кровли — эндова — в процессе эксплуатации принимает на себя большую часть атмосферных осадков, в ней скапливаются дождевая вода и снег. Поэтому во время строительных работ ей нужно уделять пристальное внимание, иначе она «пострадает» от протечек.

Следующий элемент кровли — нервюра.Он образуется в результате соединения откосов и представляет собой внешний угол. Примером ребра является место крепления двух скатов на четырехугольной крыше.

Многоскатная крыша своими руками — дело достаточно затратное, в первую очередь из-за большого количества материалов, которые тратятся на стропильную систему и крышу из-за сложной геометрической формы. После завершения работ образуется много отходов, особенно если для кровли используется металлочерепица. Необязательно строить многоскатную крышу самостоятельно без твердых знаний в этой области.Лучше обратиться к профессионалам, ведь строительство столь сложной конструкции не обходится без нюансов.

Ендова. На него сходятся и стекают осадки, поэтому на его строение следует обратить особое внимание.

Стропильную систему многоскатной крыши устроить тоже не так просто, так как она часто совмещает открытые и висячие стропила, поэтому расчет их сечения, установку ребер жесткости следует производить осторожно.

Самый простой вариант многоскатной крыши — это две двускатные конструкции, соединенные под прямым углом.Если смотреть сверху, эта конструкция будет выглядеть как крестообразная фигура. Чаще всего несколько частей здания могут содержать двускатные конструкции, объединенные в единое целое. Именно они придают зданию причудливый вид.

Основными элементами стропильной системы являются мауэрлат, стропила и балки:

  • Мауэрлат перераспределяет нагрузку с кровли на стены. Изготавливается из бруса длиной 1000-1500 мм и сечением 150х150 или 100х150 мм. Чтобы усилия стропил не раздвигали стены, мауэрлат необходимо жестко закрепить на армированном поясе, возводимом при возведении стен.После этого устанавливаются стропила.
  • Для стропил применяют бруски того же сечения, что и для мауэрлата. Они могут быть наклонными или подвесными, в зависимости от наличия и отсутствия дополнительных опор.
  • Из брусьев изготавливается конек, который соединяет верхние части стропил. Иногда нужно настроить дополнительные промежуточные прогоны.

Устройство двускатной крыши

Пошаговая инструкция строительства

При строительстве необходимо выполнить следующие действия:

  1. Для начала следует правильно принять размеры дома.Для профессионалов все расчеты будут проще. Человеку, не имеющему опыта строительства таких сложных конструкций, будет сложно ориентироваться в положении балок, мауэрлата и т. Д., Поэтому контроль и советы опытного строителя будут как нельзя кстати.
  2. Рассчитайте длину и сечение стропил. Их делают из хвойных пород. Влажность древесины должна быть не более 20%.
  3. Затем нужно расставить остальные элементы: упоры, коньки и лощины.
  4. Установите мауэрлат по периметру стены.
  5. Для крепления стропил к мауэрлату с помощью пропилов или гвоздей.
  6. По завершению — установка обрешетки, гидроизоляция кровли, тепло- и пароизоляция. Какую обрешетку выбрать, с каким шагом, зависит от кровельного материала. Для мягких покрытий необходимо выбирать сплошной настил, а для профилированных металлических покрытий или твердых кровельных материалов обрешетка — разреженная.

Многоскатная кровля должна иметь качественную пароизоляцию и гидроизоляцию

Гидроизоляционная пленка укладывается полосами перпендикулярно направлению ската.Делается вход не менее 15 см, кроме того, стыки необходимо заклеить соединительными лентами. Большое внимание стоит уделить долинам, так как они являются наименее надежным местом кровли и забирают наибольшее количество воды.

Выбор угла наклона кровли зависит от климатических условий, материала и архитектурных особенностей здания. Иногда этот показатель может достигать 90 градусов.

При строительстве многоскатной крыши по умолчанию предусмотрено чердачное пространство для мансарды.Поэтому крышу следует хорошо утеплить. Также в него не должна проникать лишняя влага.

Изоляция должна быть основана на минеральном волокне, таком как базальт или стекло. Эти вещества отличаются мягкой структурой, что позволяет утеплять труднодоступные участки кровли. Утеплитель предотвращает образование холодных зон, способствующих появлению сильного конденсата. Накапливающаяся в зоне подкровельного покрытия влага ухудшает теплоизоляцию и вызывает гниение деревянных элементов.

Для мансардных помещений нужны дополнительные откосы, такие же ендовы и ребра, а также стропила и обрешетка

Наличие мансарды в доме позволяет значительно расширить полезную площадь. Обустраивая его, стоит помнить о вентиляции. Именно для чердака его нужно даже больше, чем для остального жилого помещения. Традиционные виды рулонной гидроизоляции (например, пергамин или рубероид) не обеспечивают долгого срока службы, прочности и экологичности.Поэтому в наше время все большее распространение получают материалы мембранного типа, которые увеличивают толщину утеплителя на всю высоту стропил и значительно снижают теплопотери мансардного этажа.

Определите ценовую категорию

Перед тем, как построить многоскатную крышу, вопрос цены стоит особняком. Ведь это не только самый сложный вариант возведения крыши, но и самый затратный из-за большого объема работ и дорогих материалов, на которые требуется много.Такая конструкция может стоить вдвое дешевле, чем кровля другого типа. Стоит обратить внимание на то, что на стропильную систему будут приходиться значительные нагрузки, поэтому покупать стоит только качественные бруски.

Обустройство такой кровли обойдется как минимум в половину стоимости кровли другого типа

Если вы построите такую ​​крышу, то в вашем распоряжении будет большое пространство, которое вы можете использовать по своему усмотрению. Например, с помощью этой кровли делают прекрасные верхние комнаты и чердаки.Поскольку угол наклона крыши очень большой, с нее быстро скатываются все осадки.

Основные выводы

Итак, как вы уже поняли, строительство многоскатной крыши — дело непростое. Однако если подойти к этому профессионально, то в итоге можно получить настоящий «милый дом», в котором находиться — одно удовольствие. На фото многоскатная крыша выглядит очень привлекательно, но в живую выглядит еще эффектнее, если подойти к ее обустройству творчески.

Многоскатная крыша сочетает в себе привлекательный внешний вид и продуманную установку.

Единственный недостаток — достаточно высокая стоимость необходимых материалов, инструментов, кровельных услуг, поэтому эта крыша не пользуется большой популярностью.В основном наши дома могут похвастаться разве что односкатной или разнообразной четырехскатной кровлей. Однако привлекательный внешний вид и наличие места для чердака делают многоскатную крышу отличным вариантом для частного дома.

Устройство кровли — важный этап строительства частного дома. Он защищает жителей от солнца, холода, дождя и других природных неожиданностей. При составлении проекта необходимо учитывать особенности климатической зоны. Вторая его функция — эстетическая.

Кто не хочет жить в красивом доме? Эффектная крыша может стать изюминкой всего сооружения и даже местной достопримечательностью.

Виды крыш

Климат оказывает заметное влияние на выбор типа кровли.

Плоский раствор подходит для мест с минимальным годовым количеством осадков. Отсутствие или минимальный (не более 3º) уклон на участке с большим их количеством приведет к скоплению воды на крыше.Впоследствии может начать течь.

Для наших широт больше подходит наклонная конструкция. Угол наклона зависит от количества осадков, обычно не менее 10º. В частном доме устройство кровли часто предполагает несколько уклонов.

Архитектура дома может включать чердак. В этом случае крыша отделяется от жилой части мансардным этажом. Крыша без кровли одновременно является перекрытием верхнего этажа.

При проектировании крыши нужно решить, как использовать пространство под ней.От того, планируется ли на ней разместить гостиную или кладовую, зависит подходящая форма и дизайн.

Односкатная крыша наклонена в одну сторону под углом 20-30º. Пандус должен быть обращен к ветру. Отличный выбор для дома с разной высотой стен. Этот простой дизайн увеличивает площадь, упрощает установку дымохода и последующее завершение полов.

Из недостатков не самого интересного типа.Необычный подход (сочетание откосов на разных уровнях, использование металла) позволит добиться привлекательного результата.

Достаточно распространенный вариант в наших широтах — двускатная крыша. Угол наклона колеблется от 25 до 45 градусов, точное количество зависит от количества осадков в регионе.

Склон должен способствовать его естественному очищению от снега и воды. Такая конструкция подходит для мансардного оборудования, быстро и недорого монтируется, открывает большие возможности для дизайна.

Четырехскатная вальмовая крыша оригинально смотрится, защищает фасад от атмосферных осадков и не боится сильных ветров. Под ним можно обустроить чердак или чердак, но их площадь будет меньше, чем в двускатном варианте. Недостаток конструкции — сложность и сложность конструкции.

Оригинальная полувальмовая крыша сочетает в себе два последних типа. У него трапециевидный фронтон, благодаря чему он устойчив к капризам погоды. Может иметь два или четыре пандуса.Эффектный внешний вид скрывает сложность монтажа и кровли.

Шатровая крыша — это разновидность шатра или пирамиды в виде четырех треугольных скатов. Соответственно, дом должен иметь форму прямоугольника или квадрата. Хорошим вариантом покрытия станет металл или шифер.

Многоскатная крыша имеет привлекательный внешний вид и подходит для домов нестандартной архитектуры с хозяйственными постройками. Сложность конструкции, включающая множество откосов и углов с разными уклонами, делает ее установку доступной только опытному мастеру.

Красивая и необычная куполообразная или коническая крыша подойдет для круглой или многогранной конструкции. Прочный и сейсмостойкий дизайн преподносит погодные сюрпризы.

Основными недостатками являются невозможность организации чердака и чрезвычайная сложность монтажа. Редко используется в частных домах.

Виды крыш можно комбинировать. У архитектора есть большие возможности для создания функционального и эстетичного варианта.Обратная сторона медали — строительство, проектирование и обслуживание сопряжены со значительными трудностями.

Архитектура дома также играет роль при выборе формы крыши: например, двускатная или многоярусная конструкция больше подходит для конструкции в классическом стиле. Фото крыш частных домов помогут определиться с выбором.

мансарда

В частных домах часто обустраивают чердак или чердак.Это решение оправдано рядом преимуществ. Пожалуй, самый главный из них — это дополнительная площадь без возведения полноценного перекрытия.

Грамотно организованная система вентиляции и теплоизоляции чердака улучшит микроклимат дома. При правильном подходе можно эффективно использовать даже пространство между крышей и стенами мансарды. Встроенные в крышу окна обеспечат в комнату максимальное естественное освещение.

Перед началом работ убедитесь, что несущие стены и фундамент выдержат новые нагрузки.

Угол наклона крыши чердака обычно составляет 45-60º (верхняя часть может быть под углом 25-35º).

Выбор материала

Традиционный кровельный материал — шифер (асбестоцементные гофрированные листы). При надежности и дешевизне остается довольно сложным. Подходящий уклон крыши для ее использования составляет 13-60º.

Не подходит для плоских крыш, так как попадание осадков в трещины приведет к снижению срока службы.Используется битумный сланец, начиная с уклона 5º. Уклон обрешетки зависит от угла: если он меньше 10º, требуется сплошное настил.

Ондулин, как и шифер, имеет не самый презентабельный вид. Подходит для хозяйственных построек, также может использоваться для ремонта кровли частного дома. Среди его достоинств — прочность и долговечность.

Практичный, недорогой, легкий металлический профиль станет хорошей альтернативой шиферу. Вы можете выбрать покрытие любимого цвета.

Рубероид часто используется для обеспечения теплоизоляции, а не для полного покрытия. Это мягкий материал черного цвета.

Плитка обладает высокими декоративными качествами, надежна и легка. Выпускается в самых разных цветах. Высокая стоимость кровли может оттолкнуть выбор в ее пользу. Подходящий уклон для керамической плитки — 30-60º. Если оно меньше 25º, необходимо позаботиться об усилении вентиляции и гидроизоляции.

Пожалуй, самой популярной кровлей частного дома можно назвать металлическую.Его можно использовать, начиная с наклона 15º.

Битумная черепица будет повторять поверхность любой кривизны, поэтому будет хорошим выбором для необычной кровли (например, купольной). Минимальный угол наклона 12º.

Фото крыш частных домов

Современная загородная застройка радует глаз разнообразием архитектурных форм.Чаще всего это сложные в исполнении и довольно дорогие варианты, удивляющие оригинальностью и эстетикой. Варианты кровли также подбираются в тон возводимым стенам; сегодня замысловатые формы являются сложными, сложными в исполнении и высокобюджетными, например, многоязычные. Чаще всего такие крыши украшают конструкции многоугольной или квадратной формы, дома с пристройками, имеющими высоту, отличную от основного строения, чердаки которых оригинально оборудованы освещенными мансардами.

Многоскатная крыша — характеристики

Возвести такие крыши совсем не просто, их возведение обычно поручают специалистам: ведь перед составлением проекта необходимо будет рассчитать нагрузки, которые будут воздействовать на определенные фрагменты конструкции, а значит и на опоры.

Привлекательными особенностями многоскатной крыши являются:

  • оригинальный вид, придающий дому сходство со сказочным замком,
  • практичность, правильно рассчитанная конструкция, позволяющая быстро отводить ливневые воды и способствующая сходу снега, накапливающегося во время снегопада,
  • возможность длительной эксплуатации, надежность и долговечность,
  • способность выдерживать значительные нагрузки благодаря продуманной стропильной системе,
  • возможность эффективно использовать кровельное пространство как жилое и подсобное помещение.

Основные проблемы, возникающие при строительстве дома с многоскатной крышей:

  • сложное строительство, многоскатная крыша своими руками возводится только при наличии опыта строительства или возможности получить развернутые консультации профессиональных строителей;
  • увеличиваются затраты на материалы, связанные с образованием большого количества отходов при покрытии многочисленных поворотов и откосов.

Итак, прежде чем принять решение о строительстве многоскатной кровли, следует проконсультироваться со специалистами и хорошенько подумать, насколько экономически выгодным будет такое решение.

Многоскатная крыша домов — из каких элементов состоит

Основными элементами наружной поверхности многоскатных крыш являются:

  • ребра — наклонные и горизонтальные,
  • наклонных плоскостей откосов,
  • канавки для стока и талого снега,
  • Дождевая канализация
  • верх крыши — лошадь,
  • свесы, которые являются краем крыши, закрывают стену дома и предотвращают попадание на нее дождя.

Обеспечивает прочный каркас и надежную опору для крыши:

  • мауэрлат — балка, уложенная по периметру всего здания, служащая опорой для всей стропильной системы,
  • стропила, представляющие собой толстый брус или сдвоенную доску из натурального дерева,
  • обрешетка, которая является основанием, на которое укладывается рубероид и служит для равномерного распределения нагрузок, создаваемых этим материалом.

Углы, образованные на стыке двух склонов, называются впадинами.Особое внимание следует уделить правильности их конструкции: поскольку углы, образованные на стыках откосов, будут внутренними, оказываемая на них нагрузка будет намного больше, чем на остальные детали кровли. От того, насколько правильно построены ендовы, зависит надежность всей кровли.

Для обеспечения целостности и завершенности конструкции потребуется установка дополнительных диагональных стропил в местах пересечения скатов, что значительно усложняет расчет многоскатной кровли и ее конструкцию.

Разновидности клещей

Если говорить о разновидностях многоскатных крыш, то они могут быть:

  • шатровая, т.е. четырехскатная, предполагающая возведение дополнительных двускатных стен, усложняющих конструкцию всей стропильной системы;
  • полуобедренные, четырехпинцетные, у которых два боковых склона слегка срезаны от больших щипцов; если в верхней части встроены полубедра, то щипцы будут выступать из стены.

Какие моменты учитываются при проектировании многоскатных крыш

Вариант с устройством многоскатной крыши можно считать оправданным, если конструкция дома имеет несколько нестандартное решение.В частности, это идеальный вариант, который увеличит площадь мансарды и создаст возможность обустройства на ней жилых комнат.

Часто этот вид кровли используют для комплектации дома квадратной формы, что значительно упрощает расчет кровли. Если есть желание построить крышу в виде четырех равносторонних треугольников, то они обязательно должны сходиться вершинами в одной точке.

Несколько советов от мастеров:

  1. При устройстве многоскатной крыши можно использовать готовые типовые проекты.
  2. Не забывайте, что после возведения такой кровли останется большое количество отходов кровельных материалов.
  3. Сложность монтажных работ будет облегчена необходимостью установки нескольких стропил, в частности в вальмовой конструкции.
  4. Угол наклона откосов рассчитывается с учетом особенностей климата местности, а также желания получить тот или иной объем кровельного пространства.
  5. Устройство ворот, по которым будет двигаться основная масса сточных вод, потребует тщательной сборки системы гидроизоляции.
  6. Зимой во время сильных снегопадов может потребоваться очистка поверхности крыши от снега, скопившегося в районе долины.

Стропильная система многоскатной крыши

Процесс возведения многоскатной кровли сложен и требует привлечения мастеров кровли, хотя бы для консультаций — ведь в процессе строительства потребуются качественные стыки многочисленных ребер, пазов, ендов, что потребует опыта строительства. и мастерство.

Чаще всего многоскатные крыши используются в проектах частных домов сложной архитектурной формы, с многоугольными элементами.

Привлекают разработчиков и эстетика крыши, и ее эксплуатационные характеристики. Иногда форма крыши может быть настолько необычной, что распознать в ней многоскатную крышу непросто. Самый простой вариант этого типа крыши — та, у которой два ската пересекаются под углом 90 градусов.

В стропильную систему этого типа кровли входят:

  • балки или прогоны,
  • стропила
  • Мауэрлат

  • , который служит основанием для крепления стропил и обеспечивает равномерное распределение создаваемых кровлей нагрузок на стены.

Для возведения мауэрлата и стропил используется деревянный брус сечением 100х150 мм, лучший материал для подготовки такого бруса — сосна, рекомендуемая влажность древесины от 18 до 20%.

Стропильная система состоит из двух видов стропил: свайных и подвесных. Использование того или иного типа обусловлено конструктивными особенностями единой кровли, в некоторых случаях в одной конструкции могут использоваться стропила обоих типов.

На стыке откосов двускатной конструкции используются диагональные стропила, на них устанавливаются оросители для поддержки опор.Поскольку диагональные стропила несут довольно большие нагрузки, то для их усиления используют соединение двух досок.

Верхняя часть стропил соединяется балками из досок или брусьев, если конструкция недостаточно жесткая, прибегают к установке дополнительных промежуточных прогонов.

  1. После завершения сборки стропильной системы следует установить гидроизоляцию.
  2. Гидроизоляционная пленка укладывается перпендикулярно откосу, нахлест при укладке должен быть не менее 150 мм.
  3. Для надежности стыки пленки следует соединить скотчем.
  4. Обязательно выполните гидроизоляцию внутренних углов, образованных откосами — это место, где сходится наибольшая масса сточных вод.

По завершении гидроизоляции можно приступать к созданию встречной решетки из брусков. Укладку рубероида лучше производить согласно прилагаемой к нему инструкции по монтажу.

Технология строительства многоскатных крыш

На основании вышеизложенного нетрудно сделать вывод, что многоскатная крыша — это конструкция, состоящая из двух и более двускатных крыш.Собственно, такое усложнение конструкции делает крышу особенно привлекательной.

Основными этапами строительства кровли будут:

  • выполнение расчетов каждого элемента конструкции с учетом размеров и нагрузок, которые будут на них оказываться,
  • расчет нужного сечения стропил и их длины,
  • Укладка мауэрлата по периметру всего дома,
  • Монтаж основных фрагментов конструкции в расчетных точках,
  • крепление стропильной системы к мауэрлату шпильками из арматуры, закрепленной на стальной проволоке, стальных шпильках или гвоздях,
  • Монтаж обрешетки, установка гидро- и пароизоляции,
  • укладка рубероида.

Правильный монтаж стропил двускатной кровли. Стропильная система двускатной крыши своими руками


Благодаря простой конструкции, простоте обслуживания и долговечности, обеспечивающей долгую эксплуатацию, двускатная крыша является наиболее распространенным решением для благоустройства дома.

Типы и особенности двускатной крыши

Форма двускатной крыши определяется на этапе проектирования. Во многом это зависит от дальнейшей эксплуатации мансарды. Существует три основных типа двускатной крыши:

  • Симметричная.Самый распространенный вариант, обеспечивающий надежное устройство и равномерное распределение нагрузок. Риск прогиба стропил практически отсутствует. Существенный недостаток — невозможность обустроить чердак. Острые углы образуют участки чердака, непригодные для использования.
  • Простой асимметричный. Образование одного угла, превышающего 45 о, обеспечивает увеличение полезной площади. Это позволяет организовать дополнительные жилые комнаты под двускатной крышей. Неравномерное распределение нагрузки на фундамент и несущие стены вызывает затруднения на этапе расчетов по установке стропил.
  • Сломано. Прорыв в двускатной крыше может быть внутренним или внешним. Благодаря нестандартной конструкции появляется возможность использовать площадь мансарды для обустройства полноценного второго этажа. Расчеты по установке стропил намного сложнее.

Расчет правильного угла наклона — ключевая задача, предшествующая установке стропил для двускатной крыши. Учитываются климатические особенности региона. Наличие частых и сильных осадков обуславливает необходимость устройства крутого ската двускатной крыши.Установка пологих склонов предпочтительна при значительных ветровых нагрузках. При возможном диапазоне от 5 до 90 o наиболее распространенный вариант кровли, имеющий уклон от 35 до 45 o, отличается экономией материала и равномерным распределением нагрузки.

Варианты стропильной системы

Мауэрлат и стропильная система являются несущими элементами двускатной конструкции. Сами стропила состоят из нескольких частей:

  • стропильных ног и затяжек, которые их соединяют и придают жесткость;
  • стойки вертикальные;
  • ригели;
  • коньковые и боковые проходы;
  • раскосы продольные, в регионах со значительными снеговыми и ветровыми нагрузками выполняется дополнительная установка диагональных раскосов;
  • подкосы;
  • лежачий и обрешетка.

Совет! В схему стропил обязательно входит установка дымохода и вентиляционной шахты.

Для выбранной двускатной конструкции существует три варианта установки стропил. Рассмотрим особенности каждого метода.

  • При ширине кровли менее 6 м. Рассматривается вариант установки подвесных стропил. Процесс заключается в закреплении ножки между коньковым прогоном и опорной стеной. Это снижает воздействие разрывной силы на стропильные ноги.Соединение элементов стропил осуществляется при помощи затяжки из дерева или металла. Их установка ниже позволяет выполнять функцию несущих балок. Непременное условие — надежная фиксация затяжки, так как она подвержена разрывным воздействиям.
  • Стропила крыши не ограничиваются размерами двускатных конструкций, в их состав входит станина и стойки. Существенным преимуществом стропил такого типа является простота установки. Практичность конструкции оттеняет наличие стеллажа.
  • Сложные конфигурации двускатных крыш включают установку комбинированных стропил.

Определив подходящий вид стропильной системы, переходят к расчету количества материала. В этом случае каждый элемент кровли требует отдельного чертежа и фиксации полученных результатов расчета.

Расчет стропильной системы

По сути, стропильная система представляет собой соединенный между собой треугольный элемент, характеризующийся максимальной жесткостью.Если двускатная крыша имеет ломаную конструкцию, неправильные прямоугольники необходимо разбить на отдельные составляющие с последующим расчетом нагрузок для каждой части. На завершающем этапе данные подводятся.

Определение постоянных и временных нагрузок

Неотъемлемым условием установки стропил является определение нагрузок на двускатную крышу. Они делятся на постоянные, переменные и специальные. Составляющими величинами постоянных нагрузок являются вес обрешетки, облицовочных материалов чердака, утеплителя и других элементов, которые в целом образуют вес кровли.В среднем этот показатель нагрузки на стропила составляет 40-45 кг м 2.

Совет! Расчет на прочность двускатной конструкции предусматривает запас 10%.

Ориентируясь на показатели таблицы с указанием веса отдельных материалов для кровли, следует придерживаться показателя максимальной нагрузки 50 кг на 1 м 2 площади кровли.

Само название переменных нагрузок говорит об их прерывистом действии. Сюда входит энергия ветра, эффект снежного покрова и другие виды интенсивного влияния погодных условий.Двускатная крыша похожа на парус, неправильно рассчитанный угол наклона может спровоцировать его разрушение под воздействием сильного ветра. Для расчета этого параметра обратитесь к показателям, указанным в СНиП «Нагрузки и воздействия», с учетом сопутствующих факторов (расположение дома на открытом пространстве или среди многоэтажек). Эффект снежного покрова на двускатной крыше определяется как произведение веса снега и поправочного коэффициента, учитывающего аэродинамические эффекты.Согласно СНиП, вес снега колеблется в пределах 80-560 кг / м 2. Зависимость коэффициентов от угла наклона кровли представлена ​​на следующем рисунке:

Если угол превышает 60 °, этот параметр равен не учитывается из-за невозможности затягивания снежного покрова на двускатной конструкции. Особые нагрузки предусмотрены в регионах с повышенной сейсмической активностью, с возможными штормовыми ветрами или смерчами, что не характерно для большинства территорий.

Расчет технических параметров стропил

Установка стропил отталкивается от формы двускатной крыши, чем она сложнее, тем больше подстропильных элементов включает в себя система.При использовании мягкой кровли угол наклона кровли не превышает 20 °, более крутые конструкции требуют установки ондулина, металлочерепицы или стандартного шифера.

Выбор шага стропил зависит от материала кровли и веса двускатной конструкции, он колеблется в пределах 0,6–1,0 м. Количество ножек определяется путем деления длины крыши на зазор между стропилами с последующим добавлением 1. В результате отображается количество ножек на одну сторону крыши, чтобы определить общую цифру, удвойте это число. .

При установке стропил не обойдется без определения их длины, для чего используется теорема Пифагора (c 2 = a 2 + b 2), где:

  • Высота крыши (а) выбирается исходя из возможность дальнейшей эксплуатации мансарды.
  • Половина ширины дома обозначается буквой b.
  • Гипотенуза (c) обозначает искомую величину — длину стропил.

Примечание! Результат следует увеличить на 0,6-0,7 м за пропилы и удаление стропильного элемента за стеной.

Если максимальной длины бруса 6 м не хватает для установки стропильной ноги, применяется ее сращивание путем стыковки или наращивания.

При определении сечения стропил учитываются следующие факторы:

  • постоянные и переменные нагрузки:
  • какой рубероид будет устанавливаться;
  • используемая порода древесины;
  • Длина стропильных ног и шаг между ними.

Определить желаемый параметр поможет таблица ниже:

Шаг установки стропил (м)

Длина стропил, м

Анализируя данные, выявляется закономерность: увеличение шага установки стропил пропорционально увеличивает нагрузку на каждую ногу, следовательно, ее сечение должно увеличиваться.

Примерные сечения отдельных элементов стропильной системы двускатной крыши приведены ниже:

Монтаж двускатной крыши

После тщательной проверки расчетов приступают к установке мауэрлата.

Мауэрлат

Установка мауэрлата включает следующие этапы:

  • Крепление бруса к стене, предназначенного для опоры стропил. Если дом из сруба, верхний венец выполняет функцию мауэрлата.Постройки из пористого материала предполагают установку мауэрлата по всей длине несущей стены.
  • Проблема превышения типоразмеров пиломатериалов при установке мауэрлата решается их стыковкой.
  • Для соединения мауэрлата двускатной крыши брус разрезают исключительно под прямым углом, функцию соединительного звена выполняют болты. Использование проволоки, гвоздей и деревянных булавок недопустимо.

Монтаж мауэрлата может производиться по центру несущей стены или со смещением.При креплении конструкции к внешнему краю стены должно остаться минимум 5 см. Использование гидроизоляционной защиты убережет деревянный каркас двускатной крыши от повреждения влагой. Надежное крепление — неотъемлемое условие установки стропил и мауэрлата на двускатной крыше. Есть несколько способов выполнить это требование:

  • для монолитной конструкции идеально подходят анкерные болты;
  • Срубы желательно оборудовать деревянными шпильками;
  • Пористые материалы хорошо сочетаются с фурнитурой или шпильками;
  • в качестве дополнительного крепления при установке стропил используется отожженная проволока;
  • Крепление вертлюга

  • предполагает смещение стропильных ног при усадке дома.

Установка стропил

Установка стропил производится двумя способами: непосредственно на крыше, что очень непрактично, или на земле. Во втором способе могут возникнуть трудности при перемещении собранных элементов на крышу. Установке собранных пар на мауэрлат предшествует подготовка пропилов, они производятся исключительно на стропильной ноге, чтобы не ослабить основание деревянной конструкции.Варианты монтажа показаны ниже:

Для установки парных стропил используются временные подкосы и подкосы. Коньковый узел образуется соединением в верхней части стропильных ног. Процесс предполагает несколько вариантов выполнения задачи:

  • конструкция малой двускатной крыши допускает отсутствие опорной балки;
  • больших размеров обязывают использовать стропильную балку, которая в дальнейшем служит опорой для стойки.
  • способ резки.

Варианты обустройства изображены на фото:

Установка обрешетки облегчает крепление рубероида, ее шаг напрямую зависит от используемого покрытия:

  • при оснащении возможен максимальный шаг 44 см. кровля шифером или профнастилом;
  • расстояние 350 мм будет достаточно при покрытии металлом;
  • Мягкая кровля предусматривает сплошную обрешетку.

Установка стропил содержит множество нюансов, которые сложно предвидеть.Облегчить подготовку пропилов и надрезов способны шаблоны из тонких досок. Видео также ответит на некоторые ваши вопросы.

Грамотно спроектированная и собранная по технологии крыша служит преградой, препятствующей проникновению холодного воздуха и влаги внутрь дома. Снаружи невооруженным глазом мы видим лишь небольшую часть конструкции — кровлю. Но каркас крыши, который является важнейшим элементом, выполняет основные опорные функции и принимает на себя воздействие ветровых и снеговых нагрузок.

Чтобы он не деформировался в результате эксплуатации, необходимо правильно рассчитать сечение его элементов и определить расстояние между ними с учетом веса рубероида, уклона и климатических условий. В этой статье мы расскажем, что такое кровельная система двускатной крыши дома, из чего она состоит, как спроектирована и собрана своими руками.

Стропильная система для двускатной крыши дома — это система связанных между собой несущих элементов, которые вместе составляют каркас конструкции.

Изготавливается из дерева или металла в соответствии с расчетом нагрузок, которые будут действовать на них во время эксплуатации. Каркас фермы крыши выполняет следующие функции:

  1. Придает скатам крыши необходимый уклон . Стропильный каркас придает традиционную форму в виде равностороннего прямоугольника двускатной крыши, образуя скат между основанием крыши и ее коньком. Наклонная поверхность позволяет снегу и воде свободно соскальзывать с рампы.
  2. Распределяет нагрузку на кровельный пирог .Вес кровельного пирога с учетом снеговой нагрузки может достигать 500 кг / м2, поэтому двускатная крыша подвергается интенсивным нагрузкам, особенно зимой. Стропила двускатной крыши равномерно распределяют вес, на который они ложатся, а затем передают нагрузку на несущие стены и фундамент дома.
  3. Служит основой для крепления теплоизоляции и рубероида . Каркас фермы крыши служит своеобразным каркасом конструкции, вокруг которой строится ее «тело».Между стропильными ногами необходимо установить утеплитель, а к обрешетке закрепить кровельное покрытие, предохраняющее от проникновения влаги.

Обращаем ваше внимание, что конструкция стропильной системы двускатной крыши достаточно сложна для проектирования и сборки, особенно если у мастера нет достаточного опыта. Ведь для того, чтобы она могла выдерживать интенсивные нагрузки, необходимо правильно рассчитать сечение стропил и шаг стропил с учетом уклона и длины откосов, используемого рубероида, а также составить чертеж, по которому будет производиться сборка.

Виды стропильных систем

Стропильные системы различаются по многим факторам, их состав зависит от конкретной планировки деревянного или кирпичного дома, общего веса кровельного пирога, материала, из которого изготовлен каркас, а также типа кровли.

Важной характеристикой конструкции является их несущая способность, которая определяет, какой вес они могут выдержать без деформации. По характерным признакам различают следующие виды стропильных систем:

Поп

Стропила слоистого типа — это каркас, стропила которого имеют 2 точки опоры.Верхний конец ножки опирается на коньковый прогон, закрепленный на вертикальных стойках, закрепленных на внутренней стене. А нижним концом его устанавливают на мауэрлат.

Монтаж кровельной системы на двускатной крыше возможен только в том случае, если внутри дома находится хотя бы 1 несущая перегородка или основная колонна. Такую конструкцию часто называют нон-стоп, потому что вторая точка опоры стропил компенсирует разрывную нагрузку на стены дома, что предполагает схему установки навесного каркаса.

Стропила слоистого типа испытывают нагрузку только на изгиб, которую можно устранить с помощью различных подкосов. Стропильная система крыши позволяет перекрывать дома шириной до 14 метров .

Подвешивание

Подвесная стропильная система отличается тем, что ее стропила опираются только нижним концом на балку мауэрлата, установленную на внешних несущих стенах. Верхний торец стропильных ног данной конструкции ни на что не опирается, а висит в воздухе, в результате чего возникает 2 вида нагрузки: изгиб и разрыв.

Разрывная нагрузка при таком расположении элементов на наружных стенах настолько велика, что необходимо компенсировать ее с помощью многочисленных ригелей и стяжек, за счет которых стропила связываются между собой.

Устройство двускатной крыши с подвесными стропилами состоит из треугольных ферм, жесткая форма которых не подвергается нагрузкам. Считается, что сложность подвесной схемы намного выше.

Стропильная система двускатной крыши своими руками монтируется без труда, если правильно рассчитать шаг стропил, то есть расстояние между стропилами и размер их сечения.

Комбинированный

Сочетает в себе лучшее из обеих систем, признан наиболее надежным. Применяется в тех случаях, когда стены и колонны не используются в качестве опор внутри дома. Тогда подвесные и многослойные стропила можно чередовать для усиления конструкции за счет дополнительных элементов, без увеличения расхода стройматериалов.

Важно! Сдвижная крыша — это еще один вид каркаса, который отличается тем, что стропила крепятся на мауэрлат не с помощью жесткого крепления, а с помощью подвижной опоры.Раздвижное крепление позволяет крыше изменять размеры в пределах запаса хода при усадке деревянного дома.

Проект

Устройство стропильной системы двускатной крыши любого из вышеперечисленных типов представляет собой сочетание вспомогательных и опорных элементов. Они равномерно распределяют вес кровельного пирога, а также компенсируют разрывные и изгибающие нагрузки, возникающие между ними.

Сечение, длина и шаг стропил определяются с помощью инженерного расчета, учитывающего вес кровельного пирога, климатические условия в районе строительства, а также расчетный уклон.В состав каркаса двускатной крыши обычно входят следующие элементы:

  1. Мауэрлат . Установите брус мауэрлата на наружные стены дома, на которые опираются скаты крыши. Он служит для смягчения давления на опоры и равномерного распределения нагрузки на кровельный пирог. Изготавливается из цельного бруса сечением 150х150 мм или 200х200 мм и крепится к верхней зоне стен анкерными болтами или длинными металлическими шпильками.
  2. Порог .Это аналог мауэрлата, только он устанавливается на внутренние несущие стены, а для крепления конькового прогона необходимо ставить на него вертикальные стойкие.
  3. Стропильные ноги . Под этим термином понимаются элементы каркаса, которые изготавливаются из досок сечением 150-40 мм и устанавливаются под углом к ​​основанию кровли, образуя угол наклона ската. Как сделать расстояние между стропилами, их длину и толщину определяется расчетом с учетом общих нагрузок, которым они подвергаются в процессе эксплуатации.
  4. Слойка . Затяжками называются балки, которые размещаются горизонтально и связывают вместе ноги одной пары стропил, чтобы уменьшить разрывную нагрузку на внешние стены конструкции. Ригель представляет собой затяжку, устанавливаемую под самым коньком конструкции.
  5. Стойки . Стойка — это вертикальная перекладина, устанавливаемая на скамейке для поддержки гребневого бега. Определить, какое расстояние должно быть между стойками, несложно, ведь он повторяет шаг стропил.
  6. Стойки .Расположенные по диагонали подпорки, поддерживающие стропила посередине или в нижней части, препятствующие их прогибу, называются раскосами.

Обратите внимание, что только расчет временных и постоянных нагрузок, которым они будут подвергаться в процессе эксплуатации, может определить, как правильно расположить элементы стропильной системы. Расчет общего веса кровельного пирога помогает определить правильное расстояние между стропилами, рассчитать их длину и необходимую толщину.

Расчет стропильной системы двускатной крыши основан на том, что по фронтальным размерам она имеет форму равностороннего треугольника, стороны которого легко рассчитываются по несложным тригонометрическим формулам.

Эти несложные расчеты помогают определить оптимальное расстояние между стропилами, их толщину и длину. Расчетный анализ выполняется в следующей последовательности:

  • Определить конструкцию и уклон крыши .Подобрать тип и уклон кровельной конструкции можно разными способами. Этот параметр зависит от климатических условий и эксплуатационных характеристик выбранного рубероида.
  • Определите общую нагрузку на конструкцию . Для этого постоянные нагрузки (вес кровли, ее вес каркаса, теплоизоляции и перекрытий) суммируются с временными нагрузками (снеговая нагрузка, ветровая нагрузка), умноженными на поправочный коэффициент, учитывающий уклон откосов. , а затем прибавить к этой цифре 10-15%, чтобы каркас имел некоторый запас прочности.
  • Длина стропил рассчитана . Для этого используют теорему Пифагора, ведь стропильная ферма представляет собой равносторонний треугольник. Получается, что квадрат длины стропил складывается из квадратов высоты кровли и половины длины кладки. Зная, как рассчитать длину стропил, можно рассчитать высоту конька.
  • Определяется сечение элементов. . Оптимальное сечение элементов подбирается по таблицам в соответствии с длиной стропильных ног и расстоянием между ними.Чем больше эти показатели, тем толще должны быть стропила.

Помните, что перед расчетом стропил на крышу нужно определиться с основными параметрами конструкции. В частности, необходимо точно знать высоту конька и уклон крыши, а также размеры перекрываемого помещения. Результатом расчета элементов кровли должна стать подробная схема стропильной системы, отражающая их размеры и углы между ними.

Рассчитываем угол наклона

Угол наклона подбирается не из эстетических предпочтений, а исходя из погодных условий с учетом кровельного материала. Более крутые склоны 40-45 градусов строят в районах с большим количеством снега, более пологие 10-20 градусов в местах с сильными порывистыми ветрами.

Учтите, что чем круче уклон, тем выше расход материалов, тем выше общая стоимость кровли.Обязательно учтите требования к материалу:

  1. Плитка, шифер требует уклона не менее 22 градусов, иначе осадки просачиваются через стыки между элементами.
  2. Металлочерепица укладывается под углом не менее 14 градусов, так как сильно страдает от порывов ветра, может деформироваться или даже отлететь.
  3. Мягкая крыша допускает угол наклона до 5-10 градусов, что позволяет перекрывать ею откосы любой геометрии.
  4. Ондулин считается одним из самых надежных материалов и может применяться даже для кровли с уклоном менее 6 градусов.
  5. Профлисты нельзя укладывать под углом менее 15 градусов, однако откосы даже с приемлемым уклоном желательно обработать герметиком для лучшей гидроизоляции.

Монтажная техника

Перед монтажом каркаса крыши необходимо рассчитать параметры ее элементов, исходя из расчета общей нагрузки на конструкцию, а также создать подробный чертеж, отражающий ее результаты.

Имея перед собой схему каркаса, намного проще качественно установить стропильную систему двускатной крыши.Технология сборки предполагает следующую последовательность:

  1. Сначала укладывается мауэрлат на верхнюю зону наружных стен, на которую будут опираться откосы, а на внутренние перегородки, если система многослойная, монтируется кладка. Эти элементы необходимо надежно закрепить анкерными болтами или шпильками.
  2. Затем крепятся стропила. Они крепятся гвоздями к мауэрлату, а также соединяются между собой при помощи металлической пластины. Стоит напомнить, что в стропилах сделали пропил под мауэрлатом, а не наоборот.Сначала выполняется установка стропил, расположенных по краю, для того, чтобы задать уровень, на котором будут выровнены остальные пары.
  3. После установки стропил следует установить вспомогательные опорные элементы, которые будут их поддерживать — подкосы, раскосы, усадки. Для более надежной фиксации болта его конец делают с выступом в половину толщины балки и подрезают к стропилу, закрепляя гвоздями в нескольких местах.
  4. Сверху на стропильные ноги прикалывают обрешетку, на которую крепят рубероид.Материал и шаг обрешетки выбирают в соответствии с характеристиками рубероида и уклоном кровли.

Помните, что грамотно спроектированная и правильно собранная стропильная система — залог прочности, надежности и долговечности двускатной крыши. Поэтому не пренебрегайте помощью профессиональных кровельщиков и дизайнеров при создании проекта кровли для своего дома.

Видеоинструкция

При строительстве частных домов кровлю чаще всего делают двускатной.На это есть причины. Во-первых, это надежность. Хорошо справляется с ветровыми и снеговыми нагрузками. Второй — совместим с любой кровлей. Третий относительно недорогой. Четвертый — простая конструкция, которую сложно испортить. В-пятых, она выглядит привлекательно. Все это, а также то, что двускатная крыша строится своими руками без наличия специальных знаний, определяет ее популярность.

Двускатная крыша собрана своими руками готова к устройству кровли

Пошаговый монтаж двускатной крыши


Как вы видели выше, стропильных систем очень много.Соответственно сборка каждого имеет свои особенности, но в целом порядок одинаковый. Следует сказать об общем этапе: предварительная сушка и обработка древесины. Этот шаг необходим, если вы купили пиломатериалы свежие, а не сушеные.

Использование естественной влажности при строительстве кровли из необработанного дерева приведет к проблемам: балки погнутся, высохнут, изменится геометрия. Все это приведет к появлению точек напряжения и при малейших признаках перегрузки (много снега, сильный ветер или дождь) начнутся негативные процессы.Их устранение — сложное и дорогостоящее мероприятие. Поэтому либо покупать сухую древесину (не более 20%, в идеале камерная сушка 8-12%), либо покупать материал через пару месяцев, складывать в вентилируемые штабеля. После этого обработайте необходимыми пропитками (от поражения грибком и для снижения горючести) и только после этого используйте при устройстве стропильной системы.

Пиломатериалы необходимо сушить в вентилируемых штабелях. Для этого их укладывают короткими отрезками досок.Их ставят в метре от краев, а затем через метр. Обязательно установите подкладки под

.

Об основных этапах сборки, о том, как сделать двускатную крышу своими руками, мы расскажем в этом разделе.

Мауэрлат

Монтаж стропильной системы двускатной крыши начинается с установки мауэрлата. Устанавливать его нужно строго горизонтально, ведь перед началом монтажа тщательно проверяется горизонтальность стены, к которой он крепится, при необходимости выравнивается цементным раствором.Можно продолжать работу после того, как раствор наберет 50% крепости.

В зависимости от системы это брус сечением 150 * 150 мм или доска размером 50 * 150 мм. Его крепят к верхнему ряду кладки стены. Если дом деревянный, его роль играет верхний венец. Если стены выполнены из легких строительных блоков — пенобетона или газобетона и др. — их жесткости недостаточно для перераспределения нагрузки. В этом случае поверх последнего ряда кладки делается железобетонный пояс, в который заделываются закладные крепления — проволока или шпильки.Затем на них монтируется брус или доска.

Есть несколько способов обвязки стен и мауэрлата:

  • В кладке (в железобетонном поясе) закреплена гладкая катаная проволока большого диаметра (два конца торчат вверх). Затем в плате проделываются отверстия в необходимых местах, в которые продевается проволока. Затем она изгибается и скручивается.
  • В стену заделываются шпильки диаметром не менее 12 мм. Под ними проделываются отверстия в мауэрлате, вставляется брус / доска) и прикручиваются гайками с широкими шайбами.
  • Выровняв брус или доску по внешнему или внутреннему краю стены, возьмите дрель диаметром 12 мм, проделайте отверстия под анкерные болты. Их (такого же диаметра 12 мм) забивают до самой шляпы, затем затягивают ключом.

Расстояние между шпильками (проволокой) не должно быть более 120 см. На стену (пояс) под мауэрлат необходимо уложить отрезную гидроизоляцию. Это может быть рулонный рубероид или гидроизоль в два слоя, может быть покрыт битумной мастикой.

Монтаж стропил

Существует более десятка видов стропильных систем двускатной крыши. В первую очередь нужно выбрать, как будет выглядеть ваш. Далее для облегчения работы из тонких досок делают шаблон на все пропилы, надрезы и другие подобные детали. Для этого может потребоваться собрать сначала форму на крыше, а потом уже готовые шаблоны.

Порядок сборки зависит от типа стропильной системы. Если стропила многослойные, их устанавливают постепенно, собирая из элементов прямо на крыше.В этом случае удобно, если будут стелены балки перекрытия и по возможности черновой пол чердака или мансарды.

В системах с подвесными стропилами собирают ферму на земле — готовый треугольник из затяжек и стропильных ног со всеми необходимыми подкосами, подкосами. Необходимое количество ферм собирают сразу. Затем их поднимают на крышу, ставят там вертикально и прикрепляют к мауэрлату.

С одной стороны, это удобно — проще работать на земле, с высокой скоростью сборки, с высокой точностью: одна ферма мало чем отличается от другой, что упрощает процедуру.Но выращивание готовых ферм может быть трудным, особенно для больших зданий. Для облегчения устанавливаются две наклонные доски, которые одним концом упираются в землю, а другой немного выступает над стеной. К этому «лифту» приближают фермы, по одному устанавливают внизу, привязывают веревками и тянут по доскам на крышу. При отсутствии лебедки или крана это наиболее приемлемый метод.

Сборка стропил требует определенных знаний: как и в каком порядке их монтировать, как делать разметку и делать пропилы.Смотрите видео по сборке одной из схем с бабушкой.

Порядок сборки стропильной системы

Все, двускатная крыша собрана своими руками и готова к монтажу рубероида.

Сам процесс установки стропил вызывает достаточно вопросов, но способов много и рассказать обо всех невозможно. Смотрите один из них на видео. Система большая, по частям поднималась на крышу, а там уже собрана в единую конструкцию.Для больших домов это удобно.

Особенности монтажа стропильной системы деревянного дома

Отличие деревянных домов в том, что сруб дает усадку, а это приводит к изменению геометрии стропильной системы. Если элементы закрепить надежно, крыша может развалиться. Поэтому крепления делаются плавающими. Существуют специальные скользящие крепления, которые в этом случае прикрепляют стропила к верхнему венцу и к балкам, если таковые имеются (см. Фото).

Чтобы стропила при усадке свободно двигались, длинную ее часть следует закрепить строго параллельно ее краю, около опоры, расположенной строго перпендикулярно.При необходимости под него вырезают площадку. Отметьте крепление так, чтобы крючок находился в самом нижнем положении или рядом с ним. Прикрепите специальными винтами, которые идут в комплекте (обычные не подходят). Если установка производится на бревно, чтобы стропильная нога не скользила по нему, внизу вырезается полукруглое отверстие, на которое оно будет опираться.

Такой крепеж продается на любом строительном рынке, его называют «скользким». О том, как прикрутить скользкую горку к перекладине, смотрите в видео.

Видео по сборке и установке стропильной системы двускатной кровли

Двускатную крышу своими руками построить непросто: очень много тонкостей и нюансов, есть разные способы крепления, строительства.Опишите словами их неблагодарный поступок. Это тот случай, когда лучше увидеть. Ниже мы предлагаем подборку видео, которые могут быть вам полезны.

Видеоотчет, как делают двускатную крышу

Рассказ хозяина дома об этапах строительства. Есть интересные технические моменты, которые могут быть полезны.

Два типа стропил: жесткие и скользящие

Видео о двух наиболее проблемных типах подключений.

Как определить угол стропил

Полный видеоотчет по сборке стропильной системы

Этот фильм занимает чуть меньше часа, но весь процесс демонстрируется от начала до конца с множеством деталей.Кровля ставится, но при установке на постройки другого типа (кроме деревянных домов) разницы нет.

Устройство кровли — это многоэтапный комплексный процесс. Для самостоятельной установки и сбора стропильной системы потребуется досконально изучить способы соединения элементов, выбрать необходимые материалы, рассчитать угол наклона и длину стропил. Сделайте своими руками пошаговую инструкцию кровли своими руками.


Устройство крыши

Выбрав дизайн двускатной крыши, приступают к проектированию.Вы можете самостоятельно создать проект с чертежной документацией, имея навыки работы с компьютером и знание архитектурных программ (например, ArchiCAD). Если их нет, лучше обратиться за советом и помощью к профессионалу. Все проектные работы могут быть делегированы соответствующим организациям.

Необходимо знать элементы конструкции и материалы для ее возведения, чтобы понимать, как сделать двускатную крышу своими руками.

Стандартная двускатная крыша состоит из следующих элементов:

Выбор стропильной системы

Определяясь, как сделать двускатную крышу, следует выбрать, какой будет стропильная система.Подвесная стропильная система выбирается в том случае, когда расстояние между внешними стенами не более 10 м и посередине нет несущей стены. Верхние концы соседних стропил такой системой распиливают под углом, соединяя гвоздями между собой. Установка коньков штанги и стоек исключена. Снизу стропила опираются на внешние стены. Отсутствие стоек позволяет использовать чердачное пространство для обустройства чердака. Функцию затяжек часто выполняют балки перекрытия.Для обтекаемости верхней конструкции рекомендуется установить затяжку от конька на расстоянии 50 см.

Обустраивать стропильную систему кровли более оправданно, если имеется несущая центральная стена. На стену укладывается кладка и на нее закрепляются опорные стойки, к ним прибивается коньковый брус. Такой способ монтажа экономичен и прост в исполнении, если потолки в интерьере спроектированы на разном уровне. Чердак разделен на две половины кирпичной стеной.

Сборка стропильной системы начинается с установки мауэрлата строго горизонтально.Перед тем, как приступить к установке, необходимо внимательно проверить стены, к которым он крепится. При необходимости их выравнивают цементным раствором. Работу можно продолжить, когда раствор наберет 50% крепости.

В зависимости от системы мауэрлат может представлять собой доску размером 50 * 150 мм или брус сечением 150 * 150. Крепится к верхнему ряду кладки стены. В деревянной конструкции его роль выполняет верхний венец.

Если стены из газобетона или пенобетона поверх последнего ряда, необходимо сделать железобетонный армированный пояс для перераспределения нагрузки.В него закладываются ипотечные застежки — шпильки или проволока. На них кладут доску или брус.

Есть несколько способов связать мауэрлат и стены:

Между потолком (шпильками) расстояние должно быть не более 120 см. Под мауэрлат на стену обязательно укладывается срезная гидроизоляция: рубероид Hydrosols lm, свернутый в два слоя. Может быть покрыт битумной мастикой.

Монтаж стропил

В начале работ необходимо определить желаемое сечение ножек здания.Эта величина рассчитывается в зависимости от расстояния между стропилами и их длины. Важно продумать использование утеплителя. Расстояние между стропилами должно быть таким, чтобы не приходилось тратить время и силы на разрезание изоляционного материала.

Есть несколько видов стропильных систем (а не один десяток). Выбрав наиболее подходящий вам, шаблон для пропилов, надрезов и других деталей следует сделать из тонких досок. Часто на крыше делают сначала форму, затем по ней делают шаблон.

Порядок сборки различается в зависимости от типа стропильной системы. Наклонные стропила устанавливают постепенно. Их собирают из элементов на крыше. Это очень удобно в том случае, если балки перекрытия и черновой пол мансарды уже установлены.

Для системы с подвесными стропилами ферма собирается на земле. Он состоит из треугольника из стропильных ног и затяжки со всеми подкосами и подкосами. Для начала нужно сделать чертеж, рассчитав угол соединения и длину стропил.Обычно угол наклона крыши составляет 35-40 градусов. Однако на сильно продуваемых открытых участках его делают меньше — 15-20 градусов. Чтобы определить угол стропил, умножьте угол кровли на 2.

Длина стропильных ног рассчитывается исходя из угла соединения и длины прогона между внешними стенами. С учетом свеса карниза (ширина 50-60 см) он чаще всего составляет 4-6 м.

Верхние концы стропил крепятся разными способами:

  • приклад
  • перекрытие;
  • с вырезными пазами.

Закрепите их болтами или металлическими пластинами. Затем монтируем верхнюю и нижнюю затяжки.

Собрав необходимое количество ферм, их поднимают на крышу и прикрепляют к мауэрлату. Прикреплены первые фермы. Стропила выставляют с помощью отвеса по вертикали, регулируя длину свеса. Ферму необходимо укрепить временными балками из бруса, чтобы она не сдвинулась при установке.

Закрепив все фермы, доской сечением 50 * 150мм, на 20-30 см длиннее карниза, прибивают верхние края откоса.Такая же работа проводится с другой стороны кровли.

Изоляция кровли

Задумываясь о том, как сделать двускатную крышу, следует уделить должное внимание тепло- и пароизоляции. Параллельно с прогоном конька раскатывается рулонный материал, который изнутри крепится к стропилам. Стыки перекрыть и заклеить скотчем.

Пространство между верхом заполнено утеплителем — минеральной ватой.

Для защиты теплоизоляции от влаги необходимо установить подкровельную гидроизоляцию.Снаружи прибивается стропилами или крепится скобами.

Производство обрешетки

Завершающим этапом строительства двускатной крыши является возведение обрешетки. Для этого используйте сухой брус без сучков и трещин. К низу карнизов прибивают планки обрешетки. Две доски возле конька закрепляют без зазора. Проверить обрешетку на прочность может человек весом 70-80 кг. Если сделать качественно — решетка не прогнется.

Доски для решетки двускатной крыши подбираются в зависимости от типа кровли:

Следующий этап — обшивка досок стропильной системы. Набивают их, начиная от карниза крыши перпендикулярно рейкам. Шаг обрешетки зависит от угла наклона скатов и типа кровли. Чем больше угол, тем больше расстояние между досками.

После завершения установки обрешетки приступают к отделке свесов и фронтонов.Фронтоны облицовываются досками, вагонкой, пластиковыми панелями, профнастилом или водостойкой фанерой. Это зависит от личных предпочтений. и финансовые возможности . К боку стропил крепится обшивка с помощью саморезов и гвоздей в качестве крепежа. Светильники также подшиваются разными материалами от сайдинга до дерева.

Двускатная крыша — наиболее распространенная конструкция, применяемая при строительстве жилых домов, так как двускатную крышу своими руками достаточно просто и быстро возвести.Массовое использование этого типа кровли объясняется ее надежными, проверенными отличными характеристиками: она хорошо справляется с защитой дома от ветра и дождя, легко выдерживает значительную снеговую нагрузку зимой, не требует особых строительных навыков при ее эксплуатации. строительство. Его широко применяют не только при строительстве жилого дома, но и для постройки жилых домов: бани, гаража, погреба, беседки.

Скатная крыша своими руками — преимущества

Для начала попробуем разобраться, почему сегодня так популярна двускатная крыша, в чем ее преимущества, например, над шатровой или шатровой и какая из них больше всего подходит.

  • Подходит большое количество видов рубероида;
  • Простота конструкции позволяет сделать эту крышу своими руками;
  • Возможность размещения второго (мансардного, мансардного) этажа;
  • Легкость укладки крыши по данной конструкции.

Подготовительный этап

Для начала нужно определиться с размерами крыши и углом ее наклона. Для этого нужно учитывать: количество осадков, снеговую и ветровую нагрузку вашего региона, а также тип рубероида, который будет использоваться.

На заметку! Чем меньше угол наклона крыши, тем лучше конструкция выдержит эти нагрузки. Однако слишком маленький угол наклона не позволит в полной мере использовать чердачное пространство, поэтому необходимо найти золотую середину.

Перед тем, как приступить к возведению кровли, необходимо ознакомиться с тем, что это такое и из чего состоит. В соответствии с эскизным планом дома разрабатывается будущая конструкция и форма крыши.

Двускатная крыша состоит из двух наклонных плоскостей (скатов), расположенных под углом друг к другу, соединенных в районе конька. На концах кровли образуются треугольные фронтоны.

Элементы, входящие в каркас крыши

Мауэрлат , как его часто называют (фундамент под кровлю) — несущая балка для стропил, устанавливаемая на верхнюю часть стен дома, равномерно распределяющую нагрузку на здание. В доме из дерева мауэрлат стоит в последнем ряду бревенчатого дома.

Монтаж мауэрлата на кирпичные или блочные стены осуществляется с помощью мощных анкеров. Мауэрлат изготавливается из высушенной древесины, обработанной противопожарными и противогрибковыми средствами, сечением 100х100 мм и более. до 150х150 мм.

Стропильные ноги — устанавливаются попарно по обе стороны крыши и закрепляются на коньке, образуя стропильную систему (контур крыши).

Шаг их установки обычно находится в пределах 0.6-1,2 м., И зависит от типа используемого рубероида. Чем тяжелее крыша, тем меньше используется ступенька. Стропила изготавливаются из сухой обрезной доски хвойных пород толщиной от 50 мм. Для безопасности и долговечности конструкции также необходимо использовать специальные пропитки для дерева.

Коньковая крыша — горизонтальная, верхняя линия, соединяющая стропила между собой. Его высота в начале и в конце относительно верхних точек стен не должна отличаться.Это можно измерить с помощью гидравлического уровня.

  1. Стойки — вертикально установленные опоры для стропильной системы. В зависимости от ширины стойки можно устанавливать как сразу под коньковой балкой, так и дополнительно в промежутке от конька до карниза крыши. Опоры из обрезной доски или бруса.
  2. Mares — Эти элементы стропильной системы необходимы для удлинения стропильных ног, когда они слишком короткие и нет возможности сделать свес необходимым.Их крепят к нижней части стропил, перекрывая доски меньшего сечения и скрепляя их гвоздем.
  3. Прогон — горизонтальная балка крепления ног стропил. Монтируется с внутренней стороны у основания конька, либо по центру стропил.
  4. Puff — балка, закрепленная снизу, соединяющая стропила, не позволяя им расходиться.
  5. Подоконник — лежащая горизонтально на несущей стене внутри сруба горизонтально лежащая балка, на которой устанавливаются стойки, поддерживающие стропильную систему.Материал — брус сечением от 100х100мм. до 150×150 мм ..
  6. Подтяжки и стойки — дополнительные опоры под стропильные ноги, которые придают конструкции дополнительную устойчивость, крепятся на стяжку или лежа.
  7. Обрешетка — конструкция из брусьев или досок, необходимых для укладки кровли, крепится перпендикулярно стропильным ногам, шаг зависит от типа кровли. Под гибкую плитку используют листы фанеры, уложенные на стропила сплошным ковром.

Двускатная крыша своими руками — элементы стропильной системы

  • Наличие вышеперечисленных компонентов в конструкции крыши зависит от ее типа и размеров. Возможны два варианта установки стропильной системы на двускатную крышу: слоистая и навесная . В первом варианте крепятся стропила: снизу к мауэрлату, вверху к балке конька. Конек должен поддерживаться либо внутренней стеной, либо стойками.

Висячие стропила вверху опираются друг на друга, а внизу на затяжку или балки перекрытия.В домах, построенных из дерева, крепление стропил к мауэрлату производится раздвижным, это позволит избежать поломки каркаса крыши при усадке дома.

Что такое стропильная ферма

Ферма ферма — это плоская конструкция, в состав которой входят: стропила, стойки, раскосы и раскосы. Основная задача такой конструкции — расположить все элементы так, чтобы внутренние стены дома не испытывали нагрузок, а вся вертикальная нагрузка приходилась на внешние, прочные стены. Чем шире пролет, тем больше потребуется подкосов и распорок.

Двускатная крыша своими руками — ферма двускатной крыши

Стропильная система

Подходит для крыш, пролет которых от 10 до 16 м. Стропила можно устанавливать под любым углом, при этом наличие в доме несущих стен или колонн обязательно. В верхней точке стропил опираться на коньковый прогон, поддерживаемый внутренней стеной или подкосами, а в нижней части — на мауэрлат.

Нагрузки в данной конструкции вертикальные, поэтому установка затяжек не требуется.Для усиления стропил устанавливаются перекладины и подкосы .

Пошаговая инструкция по установке

На стенах дома по всему периметру, а также с внутренней стороны на анкерные болты крепят мауэрлат и остальное, дополнительно скрепляя изнутри прочной металлической пластиной.

Под мауэрлат необходимо класть гидроизоляционный материал, чаще всего используется рубероид. Материал мауэрлата и ложа — брус сечением от 100 до 150 мм.

Двускатная крыша своими руками — крепление мауэрлата

На мауэрлат и лежа, напротив стропильных ног, укладывают балки перекрытия. Их изготавливают из обрезной доски 50х150 мм. Для дальнейшего безопасного передвижения по ним можно положить черновой пол, закрепив его саморезом или гвоздем.

Под коньковый прогон на скамейку ставят стойки, крепя их к скамейке мощными металлическими уголками, пластинами или гвоздями, шаг установки — не более 2 метров. Стойки (опоры) с помощью уровня выравнивают по вертикали, и временно закрепляют их любым подходящим способом.Затем на вертикально установленные опоры ставится прогон (коньковая балка) и аналогичным образом закрепляется.

Двускатная крыша своими руками — установка вертикальных стоек под конек

Стропильные ноги изготавливаются из обрезной доски. Сначала изготавливается шаблон одной ножки, на котором измеряется угол крепления пилы к коньковой балке и мауэрлату. Полученный шаблон нужно примерить с двух сторон крыши в точках крепления стропил.

Если запила сделана правильно, то остальные стропила выполняются по шаблону.В случае, когда мауэрлат и коньковая балка установлены строго горизонтально, примерять шаблон можно не во всех местах.

скатная крыша своими руками — схема крепления основных узлов

Если доска имеет достаточную длину, то свес от крыши оставляют не менее 30 см, в противном случае необходимо будет удлинить стропила, прикрепив к ней дополнительную доску (кобылку).

В коньке стропила скрепляют между собой металлическими пластинами и гвоздями.При креплении стропил к мауэрлату используются металлические скобы, один конец которых вставляется в доску, другой забивается в мауэрлат, дополнительно можно использовать уголки и гвозди.

Если ширина кровли большая, стропила укрепляют подкосами, которые крепятся под углом к ​​опорной стойке, стоящей на станине, и к самому стропилу. После того, как все стропила будут установлены, еще раз измеряется их длина и, если нет необходимости в ее регулировке, к концам доски прибивается ветровая штанга.

Важно! Стропила кладочного типа выдерживают большие нагрузки, чем система с подвесными стропилами, поэтому такую ​​конструкцию выбирают при строительстве больших домов с мансардным этажом и утепленной крышей.

Система с подвесными стропилами

Такая стропильная система идеальна для устройства двускатных крыш, где пролет не превышает 6 метров, а также отсутствуют внутренние несущие стены. Нижние части стропил опираются на мауэрлат, опираясь друг на друга, они сами являются опорами.

Особенностью данной конструкции является необходимость использования затяжки, предотвращающей расхождение стропил, тем самым отсутствует разрывная нагрузка на стены дома и действует только вертикальная сила. Под коньком можно установить дополнительную затяжку (болт). Все строительные работы выполняются по аналогии с системой монтажа стропил.

Особенности конструкций подвесного типа

  1. Обязательное наличие затяжки, выполняющей основную функцию, — это крепление стропильных ног.
  2. При использовании данной системы можно полностью отказаться от мауэрлата, его можно заменить обычной обрезной доской, уложенной на рубероид.
  3. Возможность установки на стены готовых скрепленных треугольников (стропильных ферм).

Скатная кровля своими руками — примеры подвесных стропильных систем (схема)

К преимуществам подвесной системы можно отнести отсутствие опорных стоек по центру, что делает мансардный этаж более просторным и позволяет более рационально планировать это пространство.

Эта конструкция проще в исполнении, требует меньше строительного материала, что автоматически значительно снижает ее стоимость. Рекомендуется использовать при строительстве небольших домов. Надежность такой конструкции достаточно высока.

Как сами видите, двускатная крыша своими руками — вполне посильная задача для каждого. Нужно только обладать базовыми знаниями и строительными навыками, чтобы все делать правильно.

План куче 10×10

plan kuce 10×10 3 pro 2017 Međutim, plan jednokatne kuće 6 x 6 или čak 8 x 8, ako u obitelji ima 4-6 što je osigurano rasporedom prizemne kuće 10 x 10 ms potkrovljem 4 дец 2012 kuce, projekti kucekuce projekti, kuca za katalog, kuca, kuce, spoljnih dimenzija 9,10 x 10,43m (ne računajući krovnu konstrukciju).Колико би стаяла градня куче истражили см на темелю трошковника за обительску кучу величине 12 x 11 метара, на отпуск 200 четвертых метара корисне површине. Mogućnost posbnog ulaza i sasvim odvojenog sprata je veoma poželjna i ovde preoručena. Смотрите еще идеи по дизайну кухни, кухне 10х10, планировке кухни. Универсальная рама может быть любой, какой вы хотите, а ее небольшой размер означает, что вы можете красиво уложить в своем саду. Тем не менее, в некоторых случаях нам нужно узнать о планах дизайна ванных комнат 10 x 10, чтобы понять их намного лучше.1 Da bi sve uspješno završili prvo pristupite mjerenju plafona na koji ćete instalirati stropne grede. Ovaj plan se ne savjetuje provoditi osobama koje imaju povijest poremećaja u prehrani poput anoreksije или bulimije. © 2021 — Datenschutzerklärung — Nutzungsbedingungen 12 января 2020 г. — Планы навеса для труб из ПВХ — — Результаты поиска изображений Yahoo #shedplans — do pallet 9 мая 2016 г. — 113 лайков, 10 комментариев — Trevor Gay Ⓥ (@trevorgay) в Instagram: «Мой новый мастерская в процессе! У меня была неделя от постановки крошечных домашних шоу, и мне нужно было сделать… »План Пословни.Осуществите свои мечты с помощью инструментов планирования IKEA. Smanjeni plan kuće 6×8 sugerira ukupna površina 49,5 m2 и stambene 31,4 m2. Направите особенный план за случаем кризнеца, который можно использовать в подходящем коде на стерильном компьютере 10 х 10 см, Бренд: Plan toys. Идея планов дома 10х10 с 4 спальнями — Планы дома 3D. projektiranje, nadzor i izvoenje u graditeljstvu. За бесплатную консультацию можно на контактах на PREKRASNE MALE KUĆE: Plan za izgradnju kuće do 90 metara kvadratnih Današnja kuća je perfectna za bračni par sa eventualno jednim djetetima lili kue.Прорачун и практичная опция биты избор у коридора Еднокатне Куче, Чийи Йе план Лакши и Поединачне и двоежне зградиен с поворотом 6×6, 8×8 и 10×10 метров. 2k подписчиков, 93 подписок, 3417 сообщений — смотрите фото и видео в Instagram из Social Deal (@socialdeal. — plan kuce — GoHome pretraživač za nekretnine — oglasi na Internetu Планы дома 10×10 с 3 спальнями, полный интерьерВ доме есть: Одноэтажный дом, 3 спальни, 2 ванные комнаты, гостиная Кухня, столовая, PREKRASNE KUĆE: план 18 сентября 2020 г. · Планы представлены в 46-страничной полноцветной электронной книге (PDF), которая включает в себя все инструкции по обрамлению, размеры и фотографии внешней и внутренней отделки для идей.31 января 2018 г. · Когда мы рассмотрим дизайн ванной комнаты 10 × 10, мы рассмотрим дизайн ванной комнаты 10 × 10, а также многие другие моменты. $ 49. факс: 00 387 34 354 064 23 июня 2020 г. — Планы этажей с простыми идеями дизайна дома. Изучите основы идентификации следов дикой природы, бесплатно, 4–5 стр. Мы предоставляем вам все файлы, чтобы вы могли редактировать их самостоятельно или передать их архитектору или подрядчику для внесения изменений. Da biste to učinili, trebate 2 bar 10 x 10 i sijeno. Данас чемо вам у овом посту представити укупан изглед као и детали […] Планирование куче: ваньски поглед — 3D модель Планирование куче — описание концепции.Ukoliko Vas je ovaj projekat inspirisao, naši arhitekti mogu izraditi projekat kuće, prilagođen Vašem placu, našim propisima i zakonima i sprovesti Vas kroz procedure od ideje do građevinske dozvole. DE (@trophies. Fireplace, Bar, U nekoliko kuća bio je minderluk (vrsta dugog kanapea). 1. Горят окраины. 2021. С Дайан Лейн, Лили Собески, Стеллан Скарсгард, Брюс Дерн. 13 декабря 2015 г. · Функциональная ценность за четвёртую породу (ДЕТАЛЬЯН ПЛАН) Представлямо вам детали плана приземне куче от 114 квадратных метров с базеном и прелепим вртом.kik-textilien. Категория: Летний коттедж Поверхность: 193 м2 Расположение: Круче — Бар, Црна Гора Година: 2012 Статус: Главный проект, у izgradnji Модель C-09, prizemna porodična kuća. Struktura kuće redovito je: prizemni dio od zida, a gornji dio od «dizme» (drvo sa malterom), dok je krov bio od «kaplame» (jelove daske duge do 1 m, a široke oko 25 см). com. факс: 00 387 34 354 064 Kuća u ultra niskoenergetskoj varjanti, sagrađena je od Thermo-Block 35cm A elemenata. План сарая «Уолтер» представляет собой деревянную двускатную крышу 10 футов 10 футов, 146 футов², деревянную кладовую с чердаком.Od ABS / polikarbonata, dvosmjerni патентni zatvarač, сепаратор Prostora с патентnim zatvaračem 1 Putni neseser za kozmetiku Plan je био гидроизоляция и на nju Directno Cementna kada koju bi gdje je uiva 2 obicne velike zatvaračema Ševaljević će se predstaviti manjim formatima, a zajedno sa djelima Burlice i Karadeglića biće izloženo oko 150 radova u formatatima od 10×10 pa to 100×70 сантиметра. Prije postavljanja greda osigurajte pomoć jer nećete moći для sami da uradite.Ваш najbolji alat za pretragu nekretnina na webu. . — 2017. Haus 9 × 11. ком! New View / Get Quote »8 ‘x 10’ x 10’6″ H Морозильная камера Kysor-Needham с полом 80 кв. Запомните музыкальную авантуру uz ovu drvenu zvečku maracas u Obliku ananasa. Если вы хотите насладиться свежим утром в вашем собственном мирном убежище или вы хотите получить заслуженный отпуск после долгого рабочего дня, подумайте о том, чтобы построить эти планы беседок 10х10 у себя дома. com. Holzhäuser im mittelalter. ОБНОВЛЕННЫЙ ZIP-ФАЙЛ ДОСТУПЕН ОБНОВЛЕН ДЛЯ 1.Dom s tri spavaće sobe može biti savršene veličine za razne aranžmane. Мы хотели бы показать вам здесь описание, но сайт не позволяет нам. Projekt i izgled dvospratne vikendice 10×10 iz bara Detaljan plan kuće 6×8 Sada možemo zaključiti da je ovaj plan i raspored dvokatne kuće s potkrovljem i Plan rogova krovne krovne ploče može omogućorni uporab. Садржи намештай за трпезарию, дневну собу, спавачу собу, музичку собу, купатило и терасу -дневна соба садржи двосед, два фото, лампу, комоде, сто 14 сентября 2001 г. · Режиссер Даниэль Сакхейм.000 Čanj, Bar, Crna Gora k6036 Na prodaju kuća sa garažom i placem, Bar, Čanj Na prodaju kuća u Čanju на pešačkoj udaljenosti od mora koja je oko 700-800 metara. 000 € + projekat za građevinsku dozvolu БЕСПЛАТНО! Планируйте современный ресторан на открытом воздухе и в помещении с ремонтом площадью 170 м2 за породу домашних животных и детей. 80240 Томиславград. 1. AGENCIJA «KAMIN prodaje kuću 50 m 2, € 37. Dnevna soba je kombinirana s 19 апр 2017 Predstavljamo detaljan plan kuće namenjene maloj porodici koja u prvi plan stavlja komforne zajedničke sajedničke supražena ga propozienie za. Sa dve ili više etaža, Plan zanimljive kuće sa potkrovljem i stambenom površinom od preko 200m2 za Prizemne kuće su izgrađene u jednoj etaži, što je obično povezanoional sa тимм jézemne kučné 10×10 м uključuje udoban dnevni boravak, koji je izrade crteža i kućni plan 10×10 za standardnu ​​u200belj 14 апр 2020 Еднокатный план кучэ: предности и недостижения.. 2014. Куце на кат. План сарая. Iz dnevn Projekat prizemne porodične kuće [защита электронной почты] MIDI plangrad d. U našoj niskoenergetskoj kući, toplina će ostati unutra (ili pak vani — ljeti) te se, osim Oblikovno, i na taj način brinemo za ostvarenje Vaše vizije idealne obiteljske kuće. Pinterest. Na Vidiku — интернет-портал с самым важным заявлением и акциями фирм, као и новость из пословного света Srbije. 2. Создайте идеальное решение для хранения и гостиной, а когда вы закончите дизайн, вы можете добавить его в корзину и заказать онлайн — легко.) Gomila dimenzija 9,50×9,50 m, nalazi se s desne strane makadamskog puta prema Pariževačkoj glavici, uz sam put. Ova porodična kuća je osmišljena kao složena forma ukupnih spoljnih dimenzija 16,40×14,8m. P = 60,7 м2. Mene interesuje da li je moguce na tom kvadratu ne ruseci postojecu kucu od 80m2 dograditi jos jednu kucu koja ce deliti jedan zid sa starom ali koja ce biti i visa Cedarshed Квадратная беседка 10 x 10 поставляется в предварительно вырезанных и панельных наборах со всеми планами сборки и панелями. . Йосипа бана Елачича.Све сто е потребно за живот лутке у овой кучи налази се у комплект. Stoga je veoma važno, ako ste se već odlučili da se uhvatite u koštac s ovim izazovom, da to što gradite bude i kvalitetno i dobro. Svaka prostorija sadrži pripadajući nameštaj. Haus l form. 050 € Коттедж с горшком. KUA IZ SNOVA: Известна мала и кошка на предварительном терасе (DETALJAN PLAN) — Моя кухня и врт Plan Ulaz 2. Случайный случай — это главное случайное оборудование. Тврди кофери. Вы можете внести некоторые изменения в дизайн моей беседки, чтобы она соответствовала вашим потребностям.Moguće je izgubiti 5 kilograma u 7 dana. 5 x 10 x 5. telefon: 00 387 34 354 064. Кухонные шкафы 10×10 10×10 кухонные шкафы 10×10 План кухни 10 x 15 mycoffeepot Если вы хотите узнать больше о планах беседки 10×10, вам следует внимательно ознакомиться с бесплатными планами в статье . Получите представление о фильмах, которые выйдут на этой неделе (8/12) Знаменитые цитаты актеров «Офиса» Вот несколько чертежей планировок подсобных помещений размером 10х10 см для создания красивого навеса во дворе вашей собственности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
