Прокладка дренажной трубы своими руками: Укладка дренажной трубы: пошаговая инструкция

технология устройства, уклон при монтаже, как сделать правильно?

Высокий уровень грунтовых вод может принести немало бед не только садово-огородным насаждениям, но, в первую очередь, фундаментам строений. В результате этого  дом может дать неравномерную усадку и, как следствие, нарушение геометрии  стен, крыши, окон и дверей. Кроме этого, постоянная влажность стен вызывает образования грибка, который может привести к ухудшению здоровья проживающих в доме.

Если вы знаете, что на вашем участке грунтовые воды располагаются близко к поверхности земли, то вам следует позаботиться о дренажной системе, которая будет отводить лишнюю воду за пределы участка, сохраняя в целости  фундамент дома, ваше здоровье и здоровье ваших близких, а также  растения в саду.

Сделать дренажную систему самостоятельно не представляет большой трудности, нужно лишь знать технологию производства работ.

Что представляет собой дренаж?

Само понятие «дренаж» означает удаление излишков воды естественным или искусственным путем с поверхности почвы либо из земли.   Дренаж применяется как в строительстве, так и в агротехнике для отвода ливневых или грунтовых вод с помощью системы каналов, дренажных колодцев, скважин, уложенных труб  и прочих устройств.

Дренаж необходимо делать, если:

• на участке повышен уровень грунтовых вод;
•  возводится  жилой дом с подвальным помещением;
• изменяется  рельеф участка;
• на участке тяжелые почвы, затрудняющие естественный отвод ливневой и талой воды.

В прежние времена, когда пластиковых материалов не производилось, для дренажной системы использовались трубы асбестоцементные, керамические  или стальные. Чтобы получить полноценную дренажную систему,  в таких трубах необходимо было вручную просверливать отверстия. Мало того, что такой труд был не легким, отверстия со временем забивались грунтом, что сводило на нет все затраченные усилия по устройству дренажной системы. В настоящее время в продаже есть большой выбор различных труб для устройства дренажа.

Для устройства дренажной трубы лучше приобретать гофрированную трубу из пластика, в которой имеются уже готовые отверстия. Чтобы отверстия в трубах не забивались грунтом или не заиливались, их можно обернуть геотекстилем невысокой плотности, который стоит сущие копейки.

Гофрированная дренажная труба

Чем хороши пластиковые трубы:

• В первую очередь, пластик отличается от всех прочих материалов долговечностью. Срок службы таких материалов исчисляется 50 годами и более.
• Пластиковые трубы, независимо от материала (поливинилхлорид, полиэтилен и прочие), легко поддаются обработке подручными инструментами, которые есть в каждом доме.
• При устройстве дренажной системы пластиковые трубы могут укладываться на любую глубину.
• Сборка труб осуществляется легко, благодаря их конструктивным особенностям и наличию в продаже разнообразных соединительных элементов.
• И наконец – пластиковые трубы в несколько раз дешевле металлических или керамических.

Укладка дренажных труб начинается с составления плана участка и проекта, на котором должны быть обозначены:

• места пролегания труб;
• длина и глубина траншей;
• устройство дренажных или смотровых колодцев;
• способ отвода воды в ливневую канализацию или другую емкость для сбора воды.

В проекте должно быть указано — уровень залегания грунтовых вод, уровень промерзания почвы, тип грунтов на участке. Вряд ли кто в состоянии сделать такой проект самостоятельно, поэтому чтобы дренажная система работала безотказно, нужно обратиться к специалистам, которые квалифицированно сделают все расчеты.  А сами технические работы вполне по силам и хозяину дома.

Перед тем, как укладывать дренажные трубы из пластика, следует приготовить траншею, согласно проектным размерам. Траншея копается шире, чем диаметр  трубы  на 40-50 см, если глубина промерзания грунта небольшая и рабочему можно поместиться в такой траншее.

При большой глубине промерзания грунта удобнее копать, когда ширина траншеи позволяет развернуться с лопатой. Здесь нет точных указаний, каждый копает траншею так, как ему удобнее. Главное, чтобы соблюдался уклон от дома к дренажным колодцам или другому месту сбора воды.

Технология укладки дренажных труб предполагает укладку нескольких дренажных слоев из песка и щебня на дно траншеи.  Но вначале на дно и стенки траншеи выстилается геотекстиль, только после этого делается подсыпка из песка, потом щебня. И уже на щебеночный слой укладывается перфорированная пластиковая труба, которая засыпается в обратном порядке – щебень, песок, геотекстиль и ранее выбранный грунт. Использование геотекстиля предохраняет отверстия труб от заиливания.

Уклон при укладке дренажных труб должен сохраняться в пределах 3 градусов на всем протяжении одной ветки дренажной системы.

В некоторых случаях дренажную систему устраивают по системе «елочка»- это когда к основной дренажной трубе подводятся еще отводки перфорированных труб по типу веток, отходящих от ствола дерева.

Укладка дренажных труб по принципу елочки

Кроме укладки дренажных труб необходимо устраивать смотровые колодцы, которые позволяют в случае необходимости прочищать засоры и следить за уровнем воды в дренажной системе.

Смотровые колодцы должны располагаться не дальше, чем через 50 метров, а на изгибах дренажной системы или резком изменении уклона труб, они должны устраиваться в обязательном порядке.

Вся собираемая вода – из грунта или дождевая, должна отводиться или в ливневую канализацию, или в специальный водоем, откуда она может использоваться для полива или иных технических нужд в хозяйстве.

Если отвод воды при монтаже дренажных труб предполагается в открытый водоем (река, озеро, пруд) или в ливнёвку, то на концах дренажных труб обязательно устанавливаются обратные клапаны.

Причины неправильной работы дренажной системы

При монтаже дренажной системы могла быть нарушена технология или последовательность работ. Например, вначале был насыпан щебень, а после песок на дно траншеи, и как итог — отверстия в трубе могли забиться.

А может быть совсем не была сделана дренажная отсыпка. Или нарушен был уклон при укладке труб, вследствие чего вода не может самотеком стекать в дренажный колодец или в ливневую канализацию.

При отводе воды в открытый водоем не были поставлены обратные клапаны или какие другие причины.

Поэтому, чтобы знать, как правильно уложить дренажную трубу, нужно поинтересоваться технологией производства подобных работ. Примеров в интернете предостаточно — и статьи, и видеоматериалы.

Даже если вы все сделали правильно, и ваша дренажная система работает безотказно, нужно помнить, что любое устройство нуждается в периодическом осмотре и обслуживании, которое заключается в замерах уровня воды в смотровых колодцах, в очистке дренажной системы от скопившегося мусора и грязи. Осмотры рекомендуется проводиться 4 раза за год, т.е. каждый сезон.

20 простых руководств по установке французского дренажа своими руками для экономии денег

Очень важно установить хороший дренаж, чтобы избавиться от грязного беспорядка в саду и луж дождевой воды. Итак, сделайте свои дворы, газоны, сады, фундамент дома, подвалы и гаражи сухими и свободными от плесени, изучив, как установить французский водосток. Эти 20 простых руководств по установке французского водостока содержат лучшие лайфхаки для установки дренажных систем на основе траншей и трубопроводов. Здесь вы встретите множество французских дренажных систем, которые подойдут для разных ситуаций, пространств и бюджетов. Большинство из них связано с рытьем траншеи, а не с установкой перфорированных труб.

Используйте ландшафтную ткань для облицовки траншеи и засыпьте трубы гравием. Изучите эту коллекцию из 20 самодельных французских дренажных установок, раскрывающих все секреты установки всемирно популярной дренажной системы. Используйте подходящую установку для удаления грунтовых вод, которые собираются в подвалах, и выберите желаемый тип для устранения стоячей воды.

Убедитесь, что вы устанавливаете трубопровод подъездной дороги на уклоне, чтобы он хорошо отводил стоки, чтобы определить конечную точку. Прежде чем приступить к строительству, необходимо определить начальную и конечную точки. Во-первых, сделайте канаву в начальной точке и дайте ей продырявить водосборник, если он у вас есть.

Кроме того, выполните соединения водосточной трубы. Чтобы перенаправить поверхностные, подземные и грунтовые воды, эта дренажная система будет действительно хороша, и у вас будет множество вариантов перфорированных труб, гофрированные 4-дюймовые перфорированные трубы станут разумным выбором. Изучите коллекцию всех проектов по установке французского водостока своими руками и выберите тот, который соответствует вашему саду, двору или заднему двору. Следите за нашими и вам не нужно искать установку французского водостока рядом со мной:

1. Как установить французский дренаж

У вас проблемы с дренажем на заднем дворе или в саду? Это может привести к меньшему производству, а также привести к повреждению вашей собственности плесенью и водой. Итак, лучшее решение, чтобы выйти из этого неловкого состояния, — установить французскую Dain. Эта система действительно работает, чтобы отводить воду с вашего двора естественным образом. Установка этого дренажа потребует рытья траншеи, и вы должны сначала выбрать подходящую область, сохраняя собственность соседа. Выровняйте траншею фильтрующей тканью, уложите на гравийную подушку, а затем установите дренажную трубу. Подробности здесь0003

2. Установка французского дренажа

Отфильтруйте стоки в соответствии с вашим законом, установив этот французский дренаж с гравийным покрытием во дворе, где есть проблемы с дренажем. Установка этой системы с уклоном необходима для того, чтобы сток легко направлялся в канализацию. Убедитесь, что вы не наносите никакого текущего или будущего ущерба имуществу вашего соседа. Сначала определите точку выхода и срежьте дерн, выкопайте траншею с уклоном и добавьте ландшафтную ткань, добавьте гравий, а затем проложите трубу. Также засыпьте трубу гравием. Подробности здесь0003

3. Французская дренажная система

Наносит ли скопление дождевой воды большой ущерб вашему имуществу? У вас есть ненужный водный бассейн в вашей пряже, который состоит из воды, поступающей из кашпо или водосточного желоба? Тогда пришло время предотвратить задержку воды в вашей собственности, установив французский дренаж, популярную во всем мире дренажную систему. Вам понадобится труба из ПВХ, дрель, мелкий гравий, ткань для защиты от сорняков, лопата, ножницы, дренажный камень и немного терпения, чтобы установить эту систему. Сначала найдите место, где возникла эта проблема, а затем определите точку, куда вы хотите отвести воду или сток. Подробности здесь diynetwork

4. Французская канализация во дворе

У вас есть места в вашей пряже или саду, где собирается дождевая вода, нанося большой ущерб пространству, а также вашему имуществу? Затем время для установки французского дренажа в вашем дворе удалит все нежелательные водные лужи со двора, а также из пространства, которое находится рядом с фундаментом. Во-первых, вы должны определить начальную и конечную точки Утечки. Затем выкопайте траншею, выровняйте ландшафтную ткань, добавьте трубу и закончите камнями. Скройте законченный сток, используя ландшафтную ткань. Подробности здесь0003

5. Установка французского дренажа

Строительство этого французского дренажа будет стоить вам 8-10 долларов за 10 погонных футов, и для его установки вам потребуется начальный уровень навыков. Весь проект будет завершен менее чем за сутки. Существуют разные типы французских дренажей, которые подходят для разных ситуаций, условий земли и ландшафта. Это просто идеально, если вам нужно слить лишнюю поверхностную воду, нанеся ущерб вашему имуществу и двору. Узнайте здесь, как установить дренаж, не нарушая соседский участок. Для выполнения этого проекта вам понадобятся деревянные колышки, скобы для ландшафтной ткани, гранитный щебень, линейка Мейсона, линейный уровень, рулетка, лопата для копания, грабли и молоток. Подробности здесь0003

6. Как построить французский водосток

Получите здесь планы дренажа воды, которая скапливается в любом месте вашего двора или поступает в ваши помещения. Здесь идея состоит в том, чтобы установить французский дренаж, который будет выходить за пределы бордюра и находиться ниже уровня улицы. Сначала вы можете нарисовать грубые планы, а затем идти вперед. Сначала выкопайте устье для дренажа, а затем установите траншею. Далее установите сливную трубу, она должна быть с уклоном, чтобы направить сток в конечную точку. Не забудьте выстелить траншею тканью для ландшафтного дизайна и заполнить траншею гравием. Подробности здесь инструкции

7. Французский дренаж своими руками

Предотвратите скопление дождевой воды во дворе или саду, установив систему охлаждения. Получите здесь бесплатные планы по установке французского дренажа, например, это будет недорого, но будет сливать всю вашу поверхностную воду, предотвращая дальнейшее размывание вашего ландшафта. Определите начальную и конечную точки и объедините их, выкопав траншею. Установите подъездную дорожку с уклоном, чтобы можно было легко отводить воду и заканчивать точку слива. Проект включает в себя установку универсального дренажа EZ Drain, который отлично справится с задачей предотвращения дальнейшего повреждения вашей собственности водой. Подробности здесь Bowerpower

8. Установка французского дренажа

Перенаправьте поверхностные и грунтовые воды путем установки французского дренажа. Это будет недорогая система, которая легко решит проблемы водоотвода с ваших дворов и газонов. Эта система будет отлично работать, чтобы удалить те лужи воды на вашем патио, которые появятся вскоре после дождя. Здесь вы должны выкопать траншею, а затем использовать могилу и перфорированную трубу, чтобы установить этот очень известный тип дренажа. Убедитесь, что у вас достаточно, чтобы направить сток точно в конечную точку. Вам понадобится гравий, ландшафтная ткань, ландшафтные скобы, квадратная лопата и тачка. Подробности здесь риелтор

9. Строительство Френч Дренаж

Узнали об их известности, и вы посетили Французскую Дренажную систему? Затем изучите здесь пошаговые инструкции по созданию французской дренажной системы прямо на заднем дворе или на лужайке, которая перенаправит поверхностные воды из бассейнов дождевой воды в грунтовые воды. Таким образом, не будет задержанной воды, которая вызовет появление плесени на вашей собственности. Выкопайте траншеи, а затем установите в них перфорированные трубы, которые потом можно будет засыпать гравием. Направьте траншеи в любом направлении, чтобы достичь конечной точки, и выровняйте их с ландшафтной тканью. Подробности здесь0003

10. Как сделать французский дренаж

Вы новичок в создании системы французского дренажа? Затем изучите все лайфхаки и хитрости здесь, чтобы установить недорогой, красивый и хорошо работающий французский дренаж как профессионал. Эта система будет отводить поверхностные воды и бассейны с удерживаемой водой, вызывая повреждение фундамента, в сторону от объекта. Наряду с тем, что они скрыты, они не сделают ничего плохого для ландшафтного дизайна. Без использования какого-либо специального инструмента вы сможете блестяще установить эту дренажную систему. Этот французский дренаж также покрыт гравием. Подробности здесь начи

11. Установка французского дренажа своими руками

Еще один проект, который охватывает все детали и распространенные ошибки при установке французского дренажа. От дренажа поверхностных вод до подповерхностных вод эта дренажная система отлично подойдет для обоих случаев. Опять же, вам понадобятся перфорированные трубы и гравий, чтобы построить эту скрытую дренажную систему, которая направит все водоемы из вашей собственности в определенное место. Не позволяйте резервуарам для сбора дождевой воды и лужицам наносить дополнительный ущерб вашей собственности. Избавьтесь от них всех, установив эту дешевую, удобную для новичков и хорошо работающую дренажную систему. Подробности здесь0003

12. Подземный желоб Французский дренаж

Здесь вы найдете все секреты установки множества различных типов французского дренажа. Проект предоставит инструкции о том, как построить подземный французский дренажный желоб, который будет удерживать воду от вашего дома, которая собирается возле фундамента. Установите водосточную трубу также в эту дренажную систему, чтобы удалить все ненужные воды из вашей собственности. Для этого проекта вам понадобится базовый комплект, базовый фильтр, дренажный эмиттер, соединительный фитинг, дренажная труба, силикон, гравий и клей. Подробности здесь0003

13. Информационный бюллетень по установке французского дренажа

Получите здесь инструкции по установке еще одной большой траншеи и системы водопроводных труб, которая будет отводить грунтовые воды. Если влага из бассейнов или канав с дождевой водой наносит ущерб вашим подвалам, стенам, патио и фундаменту дома, то установка этого французского дренажа действительно решит вашу проблему. Сначала выберите место, а затем выкопайте траншею. Выровняйте траншею тканью для наружного ландшафтного дизайна, а затем установите перфорированную пластиковую трубу. сеть

14. Французский водосток вокруг дома

Скопление воды возле фундамента дома может нанести большой ущерб вашему имуществу. Итак, если вы ищете лучшие решения для решения этой проблемы, постройте этот французский дренаж вокруг дома. Он перенаправит поверхностные и подземные воды и не позволит беде обрушиться на ваш дом. От выбора, рытья, облицовки и трубопровода этот проект поможет вам на каждом этапе и предоставит профессиональную помощь, чтобы получить необходимый уклон, чтобы легко направить поток воды в целевое место. Подробности здесь Extremehowto

15. Установка французского дренажа

Хотите профессионально установить французский дренаж? Тогда получите здесь профессиональные руководства, которые помогут вам установить полнофункциональный французский дренаж, который устранит все причины паутины подвалов и влажного фундамента дома. Вам понадобится дренажная труба для разгрузочного круга, перфорированная дренажная труба для французского дренажа, траншейная дренажная система и дренажный эмиттер, чтобы выполнить этот проект с большой легкостью. Главной задачей будет решить и вырыть пространство. Подробности здесь0003

16. Французский дренаж своими руками

Вы ищете лучшие искусственные способы естественного сбора поверхностных и подповерхностных вод из ваших помещений, что приводит к увлажнению фундамента дома и подвалов? Тогда получите здесь бесплатную инструкцию по установке французского водостока, которая станет простым и экономичным решением всех ваших проблем. Вам потребуются 100-футовые рулоны как цельных, так и перфорированных труб, гравий, улов основной, грунт и, возможно, подкладочная ткань. Выберите эту систему, чтобы слить все поверхностные воды для мгновенного гидроизоляционного ремонта фундамента. Подробности здесь0003

17. Французский дренаж своими руками менее чем за 250 долларов

Этот проект французского дренажа очень экономичен и обойдется вам менее чем в 250 долларов. Установите его, чтобы предотвратить появление плесени в ваших подвалах, и у вас будет мгновенное решение, чтобы избавиться от скопления воды в вашем дворе. Кроме того, эта дренажная система станет большим секретом гидроизоляции фундамента и не позволит воде попасть в ваши подвалы и гаражи. Вам понадобятся инструменты для рытья траншеи, водосборник, геотекстильная ткань и 4-дюймовая гофрированная перфорированная труба для установки деталей этой системы здесь.

18. Дешевый французский дренаж своими руками

Установка этого французского дренажа обойдется вам сравнительно недорого. Он также наполнен гравием для отличного укрытия. Выкопайте траншею между выбранными местами, а затем засыпьте ее гравием. Не забудьте установить подкладочную ткань сразу после окончания копки. Сложите дополнительные края ткани поверх гравийной подушки, а затем спрячьте ее, чтобы получить такой же стимулирующий вид пространства. Лучшие дренажные системы для предотвращения повреждения помещений водой.

19. Установка французского дренажа в саду

Попрощайтесь со всеми этими грязными беспорядками в вашем саду, а также добавьте полную остановку скоплению дождевой воды, которое наносит ущерб фундаменту собственности и подвалам, установив эту систему французского дренажа. Получите здесь руководство о том, как установить его в своем саду, и вам нужно выбрать сначала начальную точку, а затем конечную точку. Рытье места для дренажной траншеи является наиболее сложной задачей во всей установке. В этом проекте также используется 4-дюймовая гофрированная и перфорированная дренажная труба. Установите облицовку ландшафтной тканью, а затем скройте трубу гравийной засыпкой.

20. Установка французской дренажной системы

Наем подрядчиков или специалистов для установки французской дренажной системы требует больших инвестиций. Сэкономьте массу своих затрат, установив их самостоятельно, чтобы предотвратить увлажнение фундамента дома, сделать гидроизоляцию подвалов, а также удалить весь грязный беспорядок из вашего сада. После установки этой дренажной системы в вашем саду не будет лужи с водой после дождя. Проект заключается в рытье траншеи вокруг дома для установки дренажной трубы на склоне. Используйте подкладочную ткань и гравий для полной маскировки. Подробности здесь

Заключение:

Скопление воды на заднем дворе возле фундамента дома может стать большой катастрофой в будущем. Прежде чем эта катастрофа обрушится на вашу собственность, установите французскую дренажную систему для гидроизоляции фундамента дома и подвалов. Эта система будет хорошо дренировать водные бассейны и предотвратит опрокидывание скопившейся воды на фундамент. Изучение этого проекта познакомит вас с новыми инновационными способами установки системы French Drain, и они помогут решить различные проблемы удержания воды в вашей пряже или саду. Большинство руководств по установке французского водостока своими руками недороги, удобны для начинающих и не требуют специального инструмента для их завершения.

технология прокладки и устройства дренажа

Дренаж защитит подземную часть дома от неминуемого разрушения, защитит корни растений от загнивания, избавит от застойных луж. Многочисленные преимущества несколько нивелируются ценой, размер которой оправдан большим объемом работы. Однако их можно полностью или частично выполнять вручную, согласны?

Мы расскажем, как проложить водосточную трубу своими руками, какие элементы системы еще нужно установить. Для желающих сделать дренаж самостоятельно предлагаем достоверную информацию о принципах и правилах его устройства. Представленная вам информация основана на нормативных требованиях.

В статье подробно описаны виды дренажной системы. Описана технология организации, даны рекомендации по выбору труб и сопутствующих материалов для обеспечения отвода грунтовых вод. Подборка фотографий и видеогидов включены, чтобы помочь заинтересованным посетителям.

Содержание статьи:

• Необходимые условия для организации дренажа
• Принцип устройства дренажной системы
• Типы и параметры для выбора дренажных труб
• Технология прокладки трубопровода
• Выводы и полезное видео по теме

Необходимые условия для организации водоотвода

Водоотвод – дорогостоящая система, даже если вам не придется платить за услуги специалистов и хозяин участка готов выполнить все работы самостоятельно. Поэтому следует понимать, насколько он вообще нужен.

Определить необходимость проектирования системы «на глаз» невозможно, т.к. грунтовые воды могут залегать близко к поверхности, что становится реальной проблемой только во время паводков или сильных дождей.

Фотогалерея

Фото

Дренажная система предназначена для сбора и отвода подземных вод, скапливающихся в верхних слоях из-за низких фильтрационных качеств горных пород

Основным элементом системы сбора подземных вод является дренаж — гофрированная дренажная или жесткая пластиковая труба с перфорацией. Отверстия в трубах необходимы для свободного попадания грунтовых вод в систему.

Вокруг дренажной трубы устроить гравийную засыпку. Увеличивает площадь забора подземных вод и значительно повышает фильтрационные свойства почвы на участке

В современных дренажных системах использование геотекстиля является обязательным. Нетканый материал необходим для фильтрации собираемой системой воды и защиты трубопровода от засорения

В устройстве дренажа соблюдается принцип образования уклона, что требуется для стимуляции самопроизвольного поступления воды к объектам сброса собранной воды

Глубина дренажной трубы зависит от задач, решаемых системой (осушение участка или защита фундамента) и от глубины обводненного слоя грунта

Обычно наличие дренажных систем на участке никак не указывается, но при прокладке близко к дневной поверхности наличие дренажа лучше как-то отметить, чтобы не повредить при разработке земель и при движении грузового транспорта

Гравийная опорная труба

Гофрированная дренажная труба

Гравийная засыпка — составляющая дренажа

Применение геотекстиля в дренажной системе

Соответствие уклона устройству дренажа

Глубина дренажной системы

Обозначение дренажной системы на участке

Дренажная и канализационная трубы в одном траншея

Многие участки расположены в низинах. Переувлажнение почвы вызывает загнивание корней, что создает много трудностей при уходе за садом. Растения часто поражают грибковые заболевания, «съедает» плесень. Некоторые культуры не приживаются на влажной почве, а урожай гниет на лозе.

Плотные глинистые породы плохо впитывают воду. Это приводит к частым затоплениям подземных частей зданий. Из-за высокой степени минерализации паводковые и атмосферные воды негативно воздействуют на здания: разрушают строительные материалы и провоцируют коррозию.

Даже качественная гидроизоляция не способна на 100% предотвратить подтопление подвалов, размыв массива фундаментов, цоколей. В результате здания служат гораздо меньше, чем могли бы.

Открытые дренажные системы предназначены для сбора и отвода дождевых, паводковых и талых вод, закрытые дренажные системы — для защиты подземных сооружений от грунтовых вод

Определить, нужен ли дренаж на участке, можно по нескольким причинам:

• Рельеф . Участки, расположенные в низинах и на крутых склонах, нуждаются в дренажной системе. В противном случае плодородные почвы могут быть размыты или затоплены во время дождей и паводков.
• Лужи . Равнинная местность удобна для строительства, но на ней могут долгое время появляться лужи. Это явный признак того, что вода плохо впитывается в грунт. Дренажная система должна быть установлена ​​по всему участку.
• Гниение корневой системы растений . Если в садах, на клумбах и газонах останется лишняя жидкость, растения будут срыгивать и заболевать.
• Влаголюбивые растения . Если на участке растет один или несколько видов влаголюбивых растений, это однозначно свидетельствует о переувлажнении почвы.
• Затопление подвалов и подвалов . Очевидным «симптомом» необходимости дренажа является подтопление фундаментов и подземных строительных конструкций.
• Гидрогеологические исследования и наблюдения . Если специалисты установили, что на участке высокий уровень воды, или аналогичные выводы можно сделать при земляных работах, следует позаботиться о дренировании грунта.

Прямо на участке — единственный способ недорого и эффективно избавиться от лишней воды.

Если обратиться в специализированную компанию, система будет стоить значительно дороже. Лучше разобраться в особенностях обустройства дренажа и сделать все самостоятельно.

Для сооружения дренажной системы своими руками вам понадобится перфорированная гофра или жесткая пластиковая труба со щелевидными или круглыми отверстиями, которые можно просверлить или прорезать своими руками. Вам понадобится гравийная засыпка и геотекстиль.

Принцип работы дренажной системы

Дренаж почв на участке может быть закрытым, погруженным в грунт, и открытым, представляющим собой сеть открытых канавок.

Работа выполняется в следующем порядке:

Галерея изображений

Фото

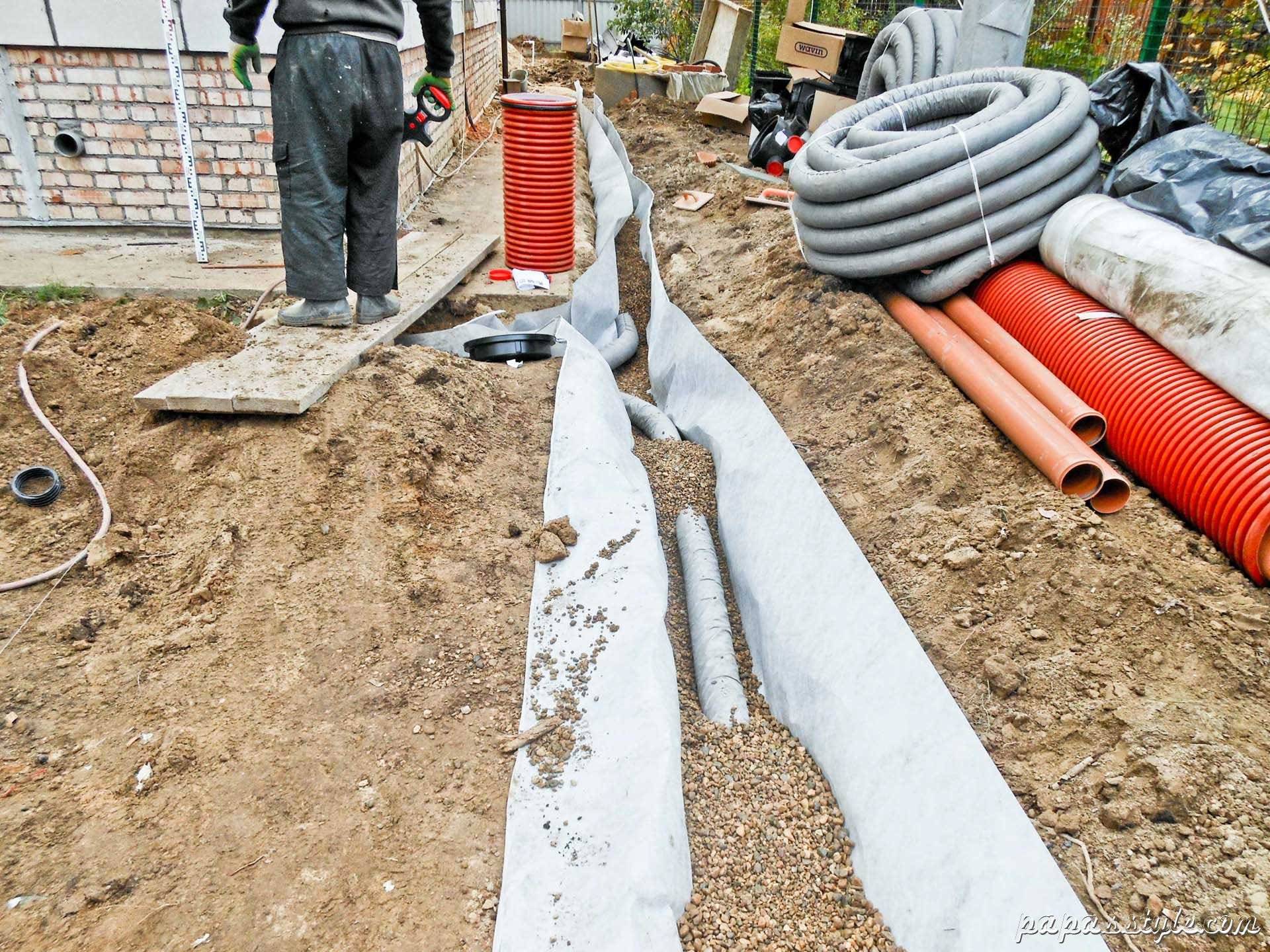

Этап 1: Устройство подушки для укладки дренажных труб

Этап 2: Сборка дренажного контура

Этап 3: Проверка работы дренажной системы

Этап 4: Засыпка дренажных траншей

В В первом случае система предназначена для отвода грунтовых вод в случае их затопления участка. Во-вторых, дренаж обеспечивает снижение влажности почвы в период половодья и дождей.

Оба типа систем могут быть разработаны и смонтированы самостоятельно.

При покупке участка собственники зачастую не имеют представления о гидрогеологических особенностях местности. При переувлажнении почвы и длительном застое воды на поверхности следует правильно подобрать схему дренажа (+)

В зависимости от того, необходимо ли собирать влагу со всего участка или только с отдельных зон, помимо дренажа оборудуются ливневые канализации с линейными и точечными вводами воды.

Системы первого типа требуют тщательного проектирования, при их монтаже необходимо строго соблюдать технологию монтажа и .

В линейных вариантах возникает необходимость при необходимости осушения территорий вокруг зданий, пешеходных дорожек, подъездов, для облагораживания придомовой территории или удаления лишней влаги из сада.

Такие дрены представляют собой неглубокие канавы, по которым вода стекает, а затем перемещается в специальные приемные емкости, ливневую канализацию или к месту сброса за пределы площадки.

Выбор и особенности монтажа элементов дренажных систем зависят от предполагаемой нагрузки на систему: плотности грунта, количества воды, поступающей в дрены. Если нагрузка слишком высока, стоит выбирать конструкции из самых прочных материалов.

Точечные водосборники также должны быть точно рассчитаны и заранее спроектированы. Они служат для местного сбора воды, но связаны с аналогичной линейной системой канав или труб.

По указанным водоотводным каналам собранная вода отводится тем же путем в коллекторный колодец и далее в водосток, водосток или пруд. Поэтому работы по обустройству систем с точечными вводами воды мало чем отличаются от систем с линейными вариантами.

Открытые системы очень просты в реализации и дешевы, но портят пейзаж неэстетичным видом. Еще один минус – стенки траншей приходится постоянно поправлять, так как они осыпаются под воздействием влаги, и система перестает выполнять свои функции (вода застаивается на дне траншей и не движется к месту сброса).

При планировании дренажа следует определиться с типом системы. Нужно учитывать, будет он открытым или закрытым. В первом случае для удобства стока воды роют канавы с косыми стенками. Ширина такой траншеи обычно составляет 0,5 м, а роют ее на глубину 0,7 м (+)

Для решения проблемы осыпания стенок канав можно использовать метод посыпки гравием: крупную фракцию материала укладывают на дно, а мелкую – сверху, после чего всю дренажная подушка покрыта дерном.

Этот вариант позволяет не подрезать и не укреплять стенки траншей, но подходит для участков с относительно низкой влажностью, т.к. емкость траншей сильно снижается.

Использование полимерно-бетонных лотков при устройстве открытого дренажа значительно облегчает и ускоряет работу. Для улучшения ландшафта и защиты систем от засорения такие открытые системы накрывают чугунными решетками.

Для обустройства используются специальные перфорированные трубы — дрены, уложенные на глубину фундамента. Их укладывают в заранее сформированные канавы, засыпая материалом с отличными фильтрующими свойствами, гравием, мелким щебнем или ГПС.

Для контроля работы системы и проведения периодической очистки. Их располагают на каждом повороте и через 20-25 м линейной трассы дренажного трубопровода.

Фотогалерея

Фото

Дренажные системы прокладывают не только для отвода грунтовых вод, но и для их равномерного распределения, например, на участках с уклоном

Близко к поверхности располагаются системы, предназначенные для осушения грунта. Глубина их закладки не превышает 40 см

Нормализация влажности в почвенно-растительном слое не требует закладки системы на глубину ниже нормативного роста корневой системы культурных растений

Дренаж участка для осушения почвенно-растительного слоя устраивают, если под ОРС вскрывается суглинок или супесь. Породы с низкими фильтрующими свойствами не пропускают воду и способствуют длительному ее застою в почве

Простейший вариант дренажа, предназначенный для осушения почвы и растительного слоя, заключается в банальной замене грунта породой с высокой фильтрацией (гравий, щебень). В таких случаях сливной язычок необязателен.

Значительно ниже прокладка дренажной трубы при необходимости защиты подземных сооружений от грунтовых вод

Дренажная система для защиты фундамента устраивается на 20-30 см ниже глубины фундамента. Так необходимо, чтобы дренаж полностью собирал грунтовые воды и предотвращал капиллярный подсос

При устройстве дренажной системы, предназначенной для защиты фундамента от грунтовых вод, следует помнить, что помимо нее фундамент дома нуждается в надежной гидроизоляции

Дренажная система для стабилизации влажности почвы

Поверхностная дренажная система

Дренажная система для дренажа обрабатываемой площади

Газонный дренажный контур

Самый простой вариант поверхностного дренажа

Дренаж для защиты подземных сооружений

Фундамент глубина дренажа

Гидроизоляция в дополнение к дренажу

Определение способа Можно использовать средние значения для защиты растений от избыточной влаги. Как правило, оптимальная глубина составляет 0,6-1,5 м.

Причем для клумб, газонов, клумб она не превышает 0,9 м, а для защиты корневищ деревьев нужно копать как можно более глубокие траншеи, особенно если участок расположен на торфянистых почвах.

Типы и параметры для выбора дренажных труб

Из всех материалов для изготовления труб наиболее популярны полимеры. Их неоспоримыми преимуществами являются долговечность, устойчивость к химическим веществам и гладкие внутренние стенки, на которые не налипает грязь. Ливневые и грунтовые воды поступают в трубопровод и самотеком свободно перемещаются к водосборникам.

При устройстве подземного дренажа чаще всего применяют пластиковые трубы с заводской или самодельной перфорацией. Реже применяют трубы из керамики или чугуна, слишком тяжелые для самостоятельной прокладки

Дренажная система, собранная из современных материалов, может прослужить до полувека. Главное правильно его смонтировать, вовремя проводить технические осмотры и не игнорировать необходимость ремонта.

Еще одним преимуществом полимеров является их относительно невысокая стоимость, т.к. готовый водоотвод недорог, практичен и долговечен.

При выборе дренажных труб лучше отдать предпочтение двухслойным изделиям с ребрами жесткости. Благодаря равномерному распределению нагрузки трубопровод служит дольше и надежнее. Пластиковые дренажные трубы не ржавеют, не гниют и препятствуют образованию отложений на стенах (+)

Отличным решением является труба в оболочке из геотекстиля. Внешний материал фильтрует воду, задерживая грязь. Благодаря этому трубопроводы не заиляются.

Альтернативой заводским сливным трубам является обычная канализационная. Из них можно легко сделать элементы дренажа своими руками. Для этого просто просверлите в изделиях отверстия, а сверху обмотайте их геотекстилем.

Кроме перфорированной дренажной трубы, для закрытой системы потребуются смотровые и поворотные дренажные колодцы, коллекторный колодец, геотекстиль и щебень или аналогичный засыпной материал с высокими фильтрующими свойствами

Если требуется локальная дренажная система, можно обойтись трубами диаметром 100-200 мм, а при необходимости отвода влаги с большой площади или слишком большом количестве воды лучше выбирать изделия диаметром 300-400 мм. Оптимальный выбор – специальная дренажная труба с фильтрующей оболочкой.

Технология прокладки трубопроводов

При устройстве дренажа принципиальное значение имеет рельеф участка. Система должна быть построена так, чтобы не было проблем с оттоком жидкости в канавы. При отсутствии результатов геодезических исследований следует самостоятельно составить схему, отметив на ней места слияния дождевой воды.

При создании схемы нужно быть внимательным, т. к. ошибки приведут к неэффективности дренажа. По готовому чертежу намечают, как уложить и наклонить дренажную трубу и где установить водосборники. Проверив данные, сделайте разметку на местности и приступайте к работе.

Фотогалерея

Фото

Для укладки дренажной трубы разрабатываем траншею. Глубина ее на 30-50 см ниже подошвы основания

После механической разработки траншеи дно облагораживают с учетом уклона в сторону отвода грунтовых вод, собираемых системой: коллекторной или поглощающей скважиной

Дно траншеи засыпаем слоем карьерного песка 10 см и утрамбовываем для получения плотного основания под дренажную трубу

Оберните дренажную трубу геотекстилем. В идеале флизелин лучше уложить в траншею, засыпать щебнем, на который уложить дренаж, а затем обмотать материалом

Дренажную трубу прокладываем по уклону вдоль утрамбованного дна до места установки поглощающего колодца

Из двух бетонных колец собираем поглощающий колодец — сливной пункт без уплотненного дна, вместо которого в нем устраивают грунтовый фильтр, пропускающий воду в подстилающий грунт слои

На дне поглощающего колодца устраиваем грунтовый фильтр: насыпаем 30-40 см песка, затем столько же мелкого и крупного гравия

После строительства система засыпается карьерным песком. Не используем при обратной засыпке грунт, отсыпанный при разработке траншей, если он имеет низкие фильтрационные свойства

Этап 1: Подготовка траншеи к укладке дренажной трубы

Этап 2: Формирование уклона в сторону разгрузки

Этап 3: Отсыпка и утрамбовка песчаной подушки

Этап 4: Подготовка дренажной трубы к прокладке траншеи

Этап 5: Укладка дренажной трубы перед входом в поглотительный колодец

Этап 6: Устройство поглотительного колодца

Этап 7: Грунтовый фильтр на дне поглотительного колодца

Этап 8: Засыпка дренажной траншеи

Трубопровод ведет к . Если он протяженный и расположен на ровной площадке, смотровые колодцы устраивают на каждом 50-метровом участке. Нужны они и в местах изгибов и изгибов трубопровода, где меняется уклон.

Дренажный колодец тоже можно построить своими руками. Он состоит из днища, шахты с горловиной и люка. Размеры колодца должны быть достаточно большими, чтобы в него мог спуститься человек и очистить его от ила. Если нет возможности обустроить габаритный колодец, то его следует обустроить так, чтобы можно было из шланга мыть стены и выгребать грязь.

Фотогалерея

Фото

Поглотительные колодцы для разгрузки дренажной системы устраиваются в случае заглубления дна данного сооружения в грунт с высокой фильтрацией (песок, гравий, гравий)

Если по геологическим и гидрогеологическим условиям водосбор в нижележащие слои невозможен, дренаж подключается к коллекторному колодцу, от которого трубопровод отводится за пределы площадки

Набранная за пределами площадки вода, собранная дренажом, отводится в желоба, по которым осуществляется ее транспортировка на городские очистные сооружения в него. Допустимая разгрузка на местности, т.к. в дренажной системе вода проходит многоуровневую очистку

Фильтрующий колодец для слива собранной воды

Коллектор для перенаправления воды

Желоб за пределы участка

Слив воды в канализационный пруд

В качестве материалов для изготовления колодца могут быть использованы бетон, пластик, кирпич.

Наиболее прочные и долговечные конструкции из железобетонных колодезных колец. Их отличает большой диаметр, они удобны в обслуживании. Минус — сложности с установкой из-за большой массы. Как правило, приходится привлекать помощников или использовать специальное оборудование.

Полимерные колодцы очень популярны. Они приобретаются в готовом виде. Достоинствами таких резервуаров являются герметичность, прочность (за счет рифленой поверхности, ребер жесткости), химическая и биологическая устойчивость

Выводы и полезное видео по теме

При разработке схемы и при строительстве дренажа могут возникнуть некоторые трудности.
