Строим баню своими руками поэтапный показ строительства из пеноблоков: Построить баню из пеноблоков своими руками

Лучшие проекты бань из пеноблоков, чтобы построить самому

Ничто не способно устоять перед  временем. Даже традиционные русские бани. Нет, они никуда не делись — просто для их изготовления стали использовать куда более дешевые, но аналогичные по эксплуатационным характеристикам материалы. Наверняка вы уже не раз слышали положительные отзывы владельцев бань из пеноблоков: люди строят их сами и отмечают удивительную практичность и экономию вложенных материальных средств. Правда, для того, чтобы получить действительно радующий глаз и сердце результат, необходимо учесть все детали планировки и составить качественный проект. Мы экономим ваше время и представляем в этом материале лучшие проекты для строительства бани из пеноблоков своими руками.

Плюсы и минусы

Есть мнение, что главное преимущество пеноблоков в качестве материала для строительства — их исключительная дешевизна. Так это или все куда сложнее, узнаем прямо сейчас, когда подвергнем этот материал скрупулезному анализу на предмет выявления очевидных плюсов и минусов.

Преимущества

• высокая пожаробезопасность;
• быстрое строительство;
• простейший монтаж, не требующий каких-либо специальных навыков;
• очень низкая стоимость;
• приличная звукоизоляция;
• низкая теплопроводность.

Как видим, пеноблоки не только доступны в силу своей дешевизны, но также подкупают безупречной пожаробезопасностью и безусловной простотой установки. Их ближайший конкурент — керамзитобетонные блоки. Неслучайно бани своими руками из керамзитобетона — в числе самых популярных проектов. Однако минусы есть как у одних блоков, так и у других. И они очень схожи.

Недостатки

• очень низкая морозостойкость;
• высокое водопоглощение;
• материал подвергается воздействию грибка и грызунов;
• средний уровень герметичности.

К счастью, эти минусы не являются критичными, а мифы о выбросе в воздух вредных веществ уже давно успешно развеяны специалистами.

В целом, пеноблоки представляют собой вполне разумное решение для реализации проекта бани, если вы желаете обойтись минимумом вложенных средств. Но придется все равно принять в расчет расходы на внутреннюю и внешнюю отделку, в том числе утепление и гидроизоляцию. Только так вы сможете действительно наслаждаться комфортным паром, а не ежиться от холода и сетовать по поводу быстро падающей температуры и сырости кругом.

Поэтапное строительство

Строить баню из пеноблоков самостоятельно можно даже абсолютно неискушенному в этой теме человеку. Однако справиться о правильной последовательности работ все же необходимо — это позволит избежать частых ошибок, которые допускают люди по незнанию. Поэтому обратите внимание на поэтапный показ строительства такой бани из пеноблоков в нашей подробной инструкции.

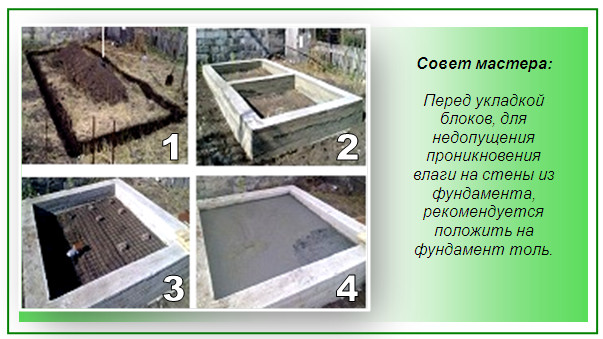

Возведение фундамента

1. на подготовленный участок засыпьте подушку из мелкого гравия и песка и уплотните водой, оптимальная глубина фундамента — 30-40 сантиметров;
2. оборудуйте съемный либо монолитный опалубок;
3. выполните армирование участка прутьями из металла и залейте подготовленную бетонную смесь, обязательно проткните в нескольких местах залитую массу, чтобы выпустить неминуемо попадающий внутрь воздух;
4. укройте фундамент любым материалом для гидроизоляции и дайте ему время высохнуть и затвердеть (2-3 недели), после чего накройте рубероидом и приступайте к следующему этапу строительства.

Возведение стен

1. убедитесь в ровности фундамента и приступайте к кладке пеноблоков: первый ряд сцепляется традиционным раствором на базе песка и цемента, очень важно его выложить без отклонений, поэтому используйте резиновый молоток и уровень для исправления ошибок кладки;
2. кирпичики укладываются не плашмя, как можно подумать сначала, а на ребро;
3. второй ряд уже фиксируется специальным клеем, который продается в любом магазине, но не стоит перебарщивать с его количеством — достаточно и тонкого слоя;
4. через каждый третий ряд конструкции обязательно прокладывайте армирующую сетку — так стены станут куда более прочными и монолитными.

Возведение крыши

На фото ниже отражены все работы по возведению крыши в рамках реализации проекта самостоятельного строительства бани из пеноблоков.

Внешняя отделка

Для того, чтобы ваша баня из пеноблоков не потеряла свой привлекательный внешний вид, обязательно позаботьтесь об отделке. Чаще всего в проектах используется сайдинг, придающий постройке красивый и современный вид.

Однако есть и множество других вариантов, которые, быть может, вам подойдут куда лучше. Взгляните на то, какие еще материалы используются для внешней отделки.

Утепление изнутри

Утепление изнутри бань из пеноблоков — это суровая необходимость, которая обусловлена очень высоким водопоглощением материала. Качественно проведенные работы в этом направлении помогут защитить стены от пропитки влагой и наполнят помещение комфортом. Что очень важно, если вы собираетесь использовать баню не только в летний период. Что можно взять в качестве утеплителя?

• минеральную вату;
• стекловату;
• пароизоляционную пленку;
• фольгу и т. д.

Внутренняя отделка

Тут уж, как говорится, все сугубо на ваш вкус. Только не забудьте о том, что вы строите все-таки баню, а значит, что материал должен выдерживать перманентное воздействие высоких температур.

• вагонка;
• блок-хаус;
• плитка;
• камень и т.д.

О том, как построить баню, используя пеноблоки, расскажет следующее видео. Это достаточно беглый, но очень емкий и убедительный рассказ компетентного в своей области специалиста, построившего своими руками не один десяток таких объектов.

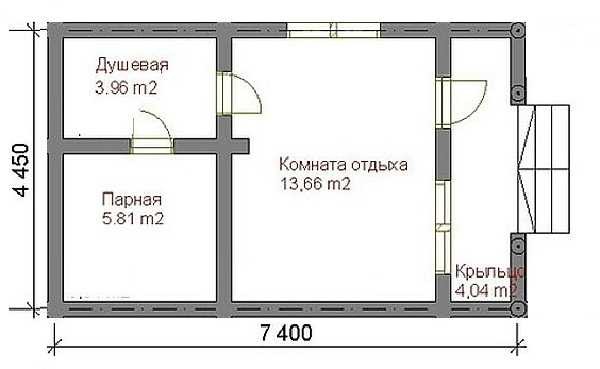

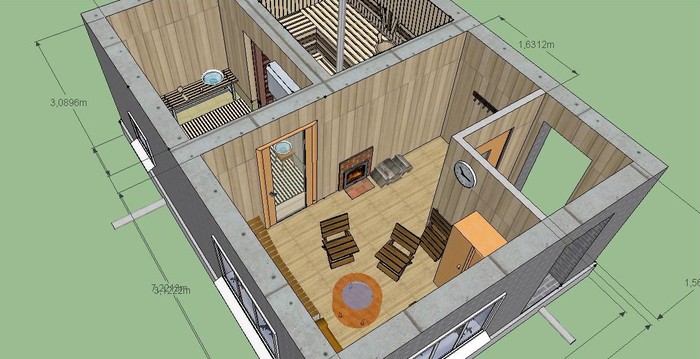

Типовые проекты с фото и чертежами

Для того, чтобы выбрать подходящий проект бани из пеноблоков, нужно сперва определиться с участком, который находится в вашем распоряжении, а также с тем, что вы ожидаете от своего сооружения. Скрупулезная планировка — обязательный пункт «подготовительной» программы, но если вы не желаете заниматься распределением ключевых зон, то воспользуйтесь уже готовыми проектами. В них уже предусмотрено разделение мойки и парной, также есть выделение пространства для комнаты отдыха, предбанника, в отдельных случаях — веранды. Информация о том, сколько нужно пеноблоков для бани, находится в каждом размерном разделе.

3х3

Сколько нужно пеноблоков: 134 шт. (4,82 куб.метр.)

Варианты проектов для тех, кто желает построить компактную баню. Допускается как раздельная мойка и парилка, так и объединение двух зон в одну.

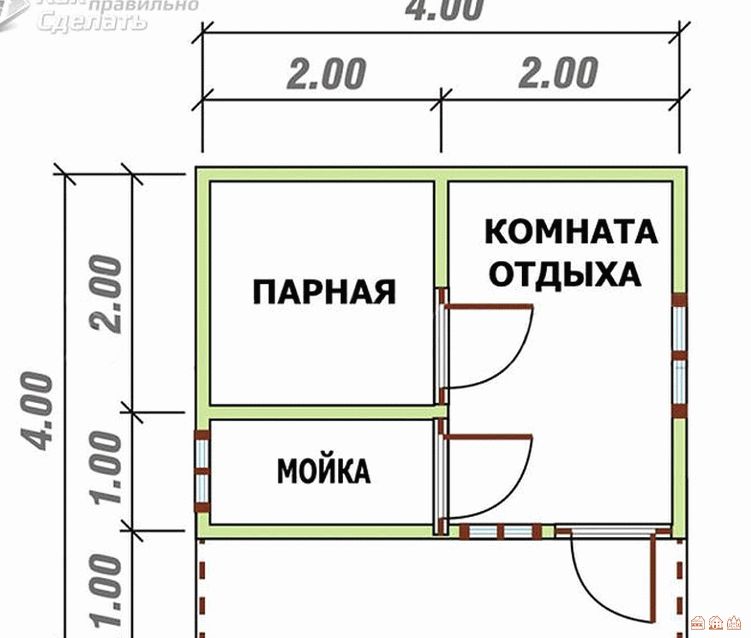

4х4

Сколько нужно пеноблоков: 196 шт. (7,06 куб.метр.)

Подборка проектов бань с одним из самых распространенных размеров. Квадратная основа позволяет использовать каждый сантиметр полезного пространства с толком.

3х4

Сколько нужно пеноблоков: 172 шт. (6,19 куб.метр.)

Очень жизнеспособное прямоугольное и вполне компактное решение, несомненно, приглянется тем, кто не имеет в своем распоряжении запас по квадратным метрам.

6х4

Сколько нужно пеноблоков: 245 шт. (8,82 куб.метр.)

Отличная подборка проектов бань, в которых предусмотрено буквально все: и просторный предбанник, и комната отдыха, и веранда. Планировка бань с мансардой позволяет включить в некоторых случаях и игровую комнату с бильярдным столом.

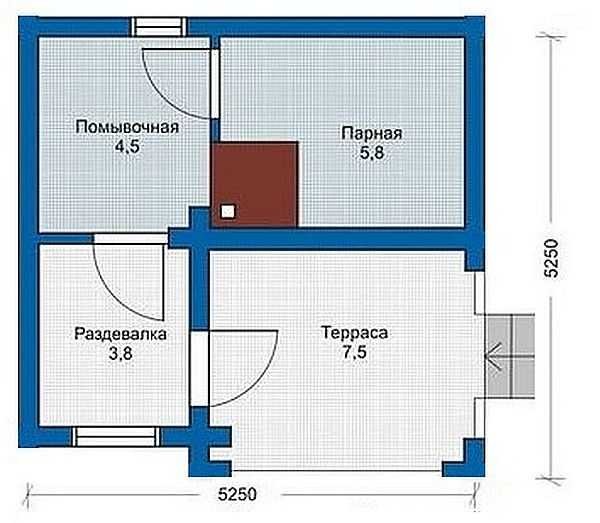

5х5

Сколько нужно пеноблоков: 267 шт. (9,61 куб.метра)

Проект с размещением функциональных зон для просторной квадратной бани.

6х6

Сколько нужно пеноблоков: 334 шт. (12,02 куб.метр.)

Заключение

Среди такого внушительного количества проектов бань из пеноблоков, определенно, есть вариант, который устроит вас по всем параметрам. Но даже если такого проекта и нет, то ничто не мешает вам внести в него косметические изменения и решительно приступить к строительству своими руками. Тем более, что материал достаточно легкий и послушный, а потому можно обойтись и без помощи со стороны профессионалов.

Фото: vk.com, forumhouse.ru, tutknow.ru, parilochka.com, 9ban.ru, postroiv.ru.

Лучшие проекты бань из пеноблоков, чтобы построить самому

Ничто не способно устоять перед временем. Даже традиционные русские бани. Нет, они никуда не делись — просто для их изготовления стали использовать куда более дешевые, но аналогичные по эксплуатационным характеристикам материалы. Наверняка вы уже не раз слышали положительные отзывы владельцев бань из пеноблоков: люди строят их сами и отмечают удивительную практичность и экономию вложенных материальных средств. Правда, для того, чтобы получить действительно радующий глаз и сердце результат, необходимо учесть все детали планировки и составить качественный проект. Мы экономим ваше время и представляем в этом материале лучшие проекты для строительства бани из пеноблоков своими руками.

Плюсы и минусы

Есть мнение, что главное преимущество пеноблоков в качестве материала для строительства — их исключительная дешевизна. Так это или все куда сложнее, узнаем прямо сейчас, когда подвергнем этот материал скрупулезному анализу на предмет выявления очевидных плюсов и минусов.

Преимущества

• высокая пожаробезопасность;
• быстрое строительство;
• простейший монтаж, не требующий каких-либо специальных навыков;
• очень низкая стоимость;
• приличная звукоизоляция;
• низкая теплопроводность.

Как видим, пеноблоки не только доступны в силу своей дешевизны, но также подкупают безупречной пожаробезопасностью и безусловной простотой установки. Их ближайший конкурент — керамзитобетонные блоки. Неслучайно бани своими руками из керамзитобетона — в числе самых популярных проектов. Однако минусы есть как у одних блоков, так и у других. И они очень схожи.

Недостатки

• очень низкая морозостойкость;
• высокое водопоглощение;
• материал подвергается воздействию грибка и грызунов;
• средний уровень герметичности.

К счастью, эти минусы не являются критичными, а мифы о выбросе в воздух вредных веществ уже давно успешно развеяны специалистами.

В целом, пеноблоки представляют собой вполне разумное решение для реализации проекта бани, если вы желаете обойтись минимумом вложенных средств. Но придется все равно принять в расчет расходы на внутреннюю и внешнюю отделку, в том числе утепление и гидроизоляцию. Только так вы сможете действительно наслаждаться комфортным паром, а не ежиться от холода и сетовать по поводу быстро падающей температуры и сырости кругом.

Возведение крыши

Перед возведением крыши нужно провести гидроизоляционные работы, для избежания попадания влаги между мауэрлатом и верхней частью наружной стены. Для этого можно использовать несколько слоев рубероида.

Доску для мауэрлата обязательно обработайте антисептиком в два — три слоя. Доска подбирается максимально подходящей длины, для уменьшения количества стыков. Соединения в углах усиливают коваными скобами, либо металлическими пластинами. После установки мауэрлата приступают к креплению стропил.

Стропила выносят за пределы короба бани на полметра, для защиты от снега, дождей. Если используются листовые кровельные материалы, которые укладываются внахлест, расстояние между стропилами делают соответственно их размерам. Крепят каркас на мауэрлат с помощью шпилек и анкеров.

Далее делается обрешетка, крепится пароизоляционная пленка. Следующим этапом устанавливаются крюки для желобов, сами желоба. Обшивается листами металлопрофиля снизу вынос крыши и фронтоны, если крыша двускатная. Крышу кроют листами металла, делают снегозадержатели, устанавливаются коньки.

Поэтапное строительство

Строить баню из пеноблоков самостоятельно можно даже абсолютно неискушенному в этой теме человеку. Однако справиться о правильной последовательности работ все же необходимо — это позволит избежать частых ошибок, которые допускают люди по незнанию. Поэтому обратите внимание на поэтапный показ строительства такой бани из пеноблоков в нашей подробной инструкции.

Возведение фундамента

1. на подготовленный участок засыпьте подушку из мелкого гравия и песка и уплотните водой, оптимальная глубина фундамента — 30-40 сантиметров;
2. оборудуйте съемный либо монолитный опалубок;
3. выполните армирование участка прутьями из металла и залейте подготовленную бетонную смесь, обязательно проткните в нескольких местах залитую массу, чтобы выпустить неминуемо попадающий внутрь воздух;
4. укройте фундамент любым материалом для гидроизоляции и дайте ему время высохнуть и затвердеть (2-3 недели), после чего накройте рубероидом и приступайте к следующему этапу строительства.

Возведение стен

1. убедитесь в ровности фундамента и приступайте к кладке пеноблоков: первый ряд сцепляется традиционным раствором на базе песка и цемента, очень важно его выложить без отклонений, поэтому используйте резиновый молоток и уровень для исправления ошибок кладки;
2. кирпичики укладываются не плашмя, как можно подумать сначала, а на ребро;
3. второй ряд уже фиксируется специальным клеем, который продается в любом магазине, но не стоит перебарщивать с его количеством — достаточно и тонкого слоя;
4. через каждый третий ряд конструкции обязательно прокладывайте армирующую сетку — так стены станут куда более прочными и монолитными.

Возведение крыши

На фото ниже отражены все работы по возведению крыши в рамках реализации проекта самостоятельного строительства бани из пеноблоков.

Внешняя отделка

Для того, чтобы ваша баня из пеноблоков не потеряла свой привлекательный внешний вид, обязательно позаботьтесь об отделке. Чаще всего в проектах используется сайдинг, придающий постройке красивый и современный вид.

Однако есть и множество других вариантов, которые, быть может, вам подойдут куда лучше. Взгляните на то, какие еще материалы используются для внешней отделки.

Утепление изнутри

Утепление изнутри бань из пеноблоков — это суровая необходимость, которая обусловлена очень высоким водопоглощением материала. Качественно проведенные работы в этом направлении помогут защитить стены от пропитки влагой и наполнят помещение комфортом. Что очень важно, если вы собираетесь использовать баню не только в летний период. Что можно взять в качестве утеплителя?

• минеральную вату;
• стекловату;
• пароизоляционную пленку;
• фольгу и т.д.

Внутренняя отделка

Тут уж, как говорится, все сугубо на ваш вкус. Только не забудьте о том, что вы строите все-таки баню, а значит, что материал должен выдерживать перманентное воздействие высоких температур.

• вагонка;
• блок-хаус;
• плитка;
• камень и т.д.

О том, как построить баню, используя пеноблоки, расскажет следующее видео. Это достаточно беглый, но очень емкий и убедительный рассказ компетентного в своей области специалиста, построившего своими руками не один десяток таких объектов.

Укладка пола

После того как утеплили пол, следует начать подготовку основания.На утеплитель кладут армирующую сетку. Здесь самое время не забыть оставить сливные отверстия, где они предусмотрены.

Установить трапы, заклеить на них отверстия скотчем, чтоб не попал внутрь раствор. После установки маяков заливают бетон.

Слой бетона должен быть около 10 сантиметров. Как только он застынет, делаем стяжку толщиной до пяти сантиметров. Это нужно для финишного выравнивания пола.

Последний этап — декоративное покрытие. Здесь каждый выбирает по-вкусу. Можно положить керамогранит, деревянные полы, линолеум, кварцвиниловую плитку.

Типовые проекты с фото и чертежами

Для того, чтобы выбрать подходящий проект бани из пеноблоков, нужно сперва определиться с участком, который находится в вашем распоряжении, а также с тем, что вы ожидаете от своего сооружения. Скрупулезная планировка — обязательный пункт «подготовительной» программы, но если вы не желаете заниматься распределением ключевых зон, то воспользуйтесь уже готовыми проектами. В них уже предусмотрено разделение мойки и парной, также есть выделение пространства для комнаты отдыха, предбанника, в отдельных случаях — веранды. Информация о том, сколько нужно пеноблоков для бани, находится в каждом размерном разделе.

3х3

Сколько нужно пеноблоков: 134 шт. (4,82 куб.метр.)

Варианты проектов для тех, кто желает построить компактную баню. Допускается как раздельная мойка и парилка, так и объединение двух зон в одну.

4х4

Сколько нужно пеноблоков: 196 шт. (7,06 куб.метр.)

Подборка проектов бань с одним из самых распространенных размеров. Квадратная основа позволяет использовать каждый сантиметр полезного пространства с толком.

3х4

Сколько нужно пеноблоков: 172 шт. (6,19 куб.метр.)

Очень жизнеспособное прямоугольное и вполне компактное решение, несомненно, приглянется тем, кто не имеет в своем распоряжении запас по квадратным метрам.

6х4

Сколько нужно пеноблоков: 245 шт. (8,82 куб.метр.)

Отличная подборка проектов бань, в которых предусмотрено буквально все: и просторный предбанник, и комната отдыха, и веранда. Планировка бань с мансардой позволяет включить в некоторых случаях и игровую комнату с бильярдным столом.

5х5

Сколько нужно пеноблоков: 267 шт. (9,61 куб.метра)

Проект с размещением функциональных зон для просторной квадратной бани.

6х6

Сколько нужно пеноблоков: 334 шт. (12,02 куб.метр.)

Особенности возведения крыши

Крыша – еще один ответственный этап возведения новой бани

Если рассмотреть многие проекты, то сразу становится ясно, что наиболее оптимальным вариантом для бани будет двускатная стропильная крыша.

Построить ее можно по следующей схеме:

• Начнем с того, что на продольные стены уложим мауэрлат, причем брус должен быть не менее 18 см толщиной. Крепится он на специальные анкерные болты;
• На земле приступаем к сборке шаблона стропил. Для этого следует взять пару досок и соединить их краями таким образом, чтобы получились «ножницы», скрепленные между собой гвоздями. Свободные края следует поставить на основание и подобрать подходящий уклон крыши – далее скрепить края между собой поперечной планкой. Вся полученная конструкция надежно прокручивается саморезами, дабы избежать нарушение угла;
• Далее, к балкам размером 15х50 см следует приложить готовый шаблон и отметить карандашом, где именно следует отрезать угол;
• После всех выше обозначенных процедур можно смело приступать к вырезанию стропил, скрепляя их между собой саморезами, а в местах скрещивания вкручивается от 3 до 5 саморезов для прочности;
• Теперь, поднимаем готовый каркас стропил на крышу и устанавливаем. Соединения с мауэрлатом следует отметить путем врубок, металлических скоб или накладок;
• Точно таким же образом изготавливаем следующий каркас стропил и устанавливаем на место. После этого, между каркасами натягиваем шнур, закрепляем фермы при помощи спец подпорок и ставим их под углом;
• По той же схеме устанавливаем все каркасы и крепим их на крыше с шагом в 50 см, проверяя расстояние обычным шнуром;
• Далее, готовим обрешетку – для этого нам понадобятся доски 10х40 см, которые вы легко сможете закрепить на стропилах гвоздями или саморезами. Причем шаг нужно делать таким, чтобы между досками не проваливался утеплитель;
• Теперь приступаем к изготовлению чернового потолка бани – берем 25 мм доски (толщиной) и закрепляем их между стропилами. Поверх них стелим пенопласт (примерно19 см толщиной) и накрываем сверху чистовым полом чердачного помещения. При этом не забудьте оборудовать вентиляцию в потолке, сделав два небольших отверстия;
• Завершающий этап – укладываем на крышу бани кровельный материал и прибиваем коньковую деталь. Не забудьте про оцинкованный воротник, который располагается вокруг дымохода.

Печи для бани с сухим, влажным паром

Каменка в парилке

Печь в парилке называют «каменкой». Существует много моделей печей для бани. В основном они изготовлены из толстостенного металла, чугуна. Их обкладывают камнями, жаростойким кирпичом. Заказчик выбирает модель, опираясь на габариты парилки.

Сухая парилка отличается от влажной содержанием пара в воздухе. Для того_ чтобы получить сухой пар, влажность не должна превышать 15 %. Каменку разогревают до температуры примерно до 120 ⁰С и льют на неё немного воды. Получают почти сухой воздух с мелкодисперсным паром.

Русскую баню, или влажный пар, получат при разогреве каменки до 80 ⁰С. Затем поливают водой из ковшика для образования влажного воздуха. Сухую парилку называют сауной, влажную —

Как делается пароизоляция стен

Пеноблоки очень хорошо впитывают влагу, поэтому монтаж пароизоляции стен обязателен. Сначала пеноблоки с внутренней и наружной стороны обрабатывают гидрофобизирующими составами. Затем внутри крепят утеплитель. Оптимальный вариант – базальтовая или каменная вата, так как она плохо впитывает влагу.

Для минеральной ваты делают специальный каркас из деревянных брусьев, пропитанных антисептиком. Шаг крепления брусьев и их диаметр зависит от размеров теплоизоляционного материала, в качестве крепежа используют дюбели. Потом на деревянный каркас закрепляют финишный отделочный материал, к примеру, вагонку или декоративные облицовочные плиты.

Утеплитель укладывают в 2 слоя, чтобы избежать сквозных стыков. Для пароизоляции применяют специальные пленочные мембраны, а стыки закрывают отражающим скотчем. В качестве дополнительной паро- и теплоизоляции можно использовать фольгированный пенофол, закрепив его поверх пароизоляционной пленки.

Кровля

Пароизоляция для крыши

На стоимость постройки влияет конструкция крыши. Оптимальный вариант по стоимости — односкатная, двускатная. Вальмовая кровля подойдёт для мансардных сооружений. Террасу укрывают одной крышей с баней, с единой стропильной системой.

Шаг между стропилами делают согласно расчетам проекта. Для примыкающей, выступающей террасы, возводимой позже, устанавливают отдельно стропила, обрешётку под кровельное покрытие. Участок под пристройку планируют, выгораживают заранее.

В качестве кровельного материала используют: рубероид, мягкую черепицу, ондулин, профлист. Все зависит от особенностей дизайна данного проекта.

Утепление изнутри

Утепление бани нужно провести грамотно. Первым делом утепляют фундамент и подполье. Утеплить можно минеральной ватой, при помощи керамзита, также используют пенопласт.

Стены тоже можно утеплять пенопластом, его легко монтировать на поверхность. Он стоит недорого и хорошо держит тепло, не впитывает воду.

Также для утепления стен используют керамзит. Потолок тоже нужно утеплить, для этого делается из реек и металлопрофиля каркас, который будет поддерживать утеплитель.

С одной стороны крепится гидроизоляционная пленка, которая не должна касаться самого утеплителя, с другой алюминиевая фольга.

Внешняя отделка

При отделке фасада принцип остаётся тем же, что и при внутренней работе. При помощи деревянного каркаса вокруг стен образуют слой теплоизоляции.

На заметку!Многие рекомендуют обшивать с внешней стороны при помощи сайдинга, не важно деревянного или металлического.

Этот способ – один из самых распространённых:

1. Преимущества сайдинга из металла в том, что он устойчив к высоким температурам. В основе металлического сайдинга обычно находится алюминий или оцинкованная сталь.
2. Виниловый сайдинг тоже не боится перепадов температур, но при пожаре может расплавиться.
3. Керамический сайдинг устойчив к различным внешним воздействиям, а внешне может имитировать деревянную или каменную облицовку, кроме того, он не выцветает длительное время.

Сделать баню из блоков и в дальнейшем облицовывать ее можно при помощи настоящего кирпича. Однако, это будет достаточно дорого и трудоёмко. Можно использовать деревянную вагонку, имитирующую брус. Существует блокхаус — вагонка, которая имитирует округлый брус.

Дизайн

Многие люди полагают, что баня – это помещение, в котором при составлении привлекательного дизайна невозможно максимально проявить фантазию. На самом деле это не так.

В бане вполне возможно соорудить своеобразную гостиную с большим столом и несколькими стульями, а также уютным диваном, напротив которого найдет свое место настенный телевизор. Такую планировку можно применять даже в условиях маленького строения, если использовать мебель небольших размеров или трансформируемые складные модели.

Внутри помещение можно обшить сайдингом или панелями, имитирующими брус. Такие покрытия будут смотреться весьма привлекательно и уместно в условиях бани. На их фоне можно располагать мебель из дерева, а также настенные и потолочные светильники из металла, стилизованного под старину.

Некоторые хозяева завершают подобный интерьер бани настоящими каминами или печами-каминами из кирпича, камня или их имитаций.

Как правило, большое количество деревянных деталей присутствует и в парных, а также моечных комнатах. Здесь также можно разбавлять отделку камнем. Осветительные приборы в подобных пространствах чаще всего имеют лаконичный вид, не привлекающий к себе слишком много внимания.

3D-печать | Мастера замков

3D-печать, изготовление

2 июня 2022 г. Крис Оставить комментарий

Пенопласт перед формовкой с помощью картриджей CO2

В эту пятницу вечером, в Greencastle’s First Friday, мы попробуем что-то новое, позволив людям вырезать из пеноблока автомобиль, а затем запустить его по тросу на Франклин-стрит.

Готовый пеноблок, установленный на основание.

Для первых попыток мы делаем это просто, хотя, по общему признанию, у нас есть большие планы. К вечеру пятницы мы построили платформу для установки пеноблока, участники могут врезать блок в кузов автомобиля, а затем запустить его по кабелю с помощью баллончика с углекислым газом.

Тестирование пусковой установки вагонетки из пенопласта

В будущем мы собираемся попробовать колеса, напечатанные на 3D-принтере и вырезанные лазером, а также хотим попробовать использовать модели ракетных двигателей для приведения в движение. Мы даже подумали о двойных трассах для гонок и встроенном микробите для измерения скорости и ускорения. Присоединяйтесь к нам в пятницу вечером с 18:00 до 20:00 на Франклин-стрит в центре Гринкасла и опробуйте наши первые прототипы!

3D-печать

14 декабря 2021 Крис Оставить комментарий

Одной из модернизированных во время пандемии областей творческого пространства стала 3D-печать. Было несколько обновлений принтеров, и мы даже добавили новый принтер с жидкой смолой в пространство для творчества.

Ян работает с проводкой 3D-принтера Rostock Max.

Наиболее значительное изменение коснулось нашего дельта-3D-принтера: мы обновили наш принтер Rostock Max с версии 3 до версии 3. 2. Это включало 3 основных обновления; новая плата контроллера принтера, модернизация шаговых двигателей и новый хотэнд.

Плата контроллера сменилась с RAMBo v1.3 на основе Arduino, 8-битной платы управления, на более новую 32-битную плату Duet WiFi для «мозга» принтера. Плата RAMBo, безусловно, хороша, мы, вероятно, будем использовать ее для создания еще одного 3D-принтера, но у Duet есть значительные улучшения как в удобстве использования, так и в скорости. Duet также имеет дистанционное управление по Wi-Fi, и, поскольку плата управления расположена внутри, прежняя ЖК-панель и SD-карта были удалены. Мы недавно купили PanelDue, так что вскоре, когда мы сделаем это обновление, будет доступно новое управление сенсорным экраном.

Установлена ​​новая плата контроллера 3D-принтера Duet.

Мы также изменили шаговые двигатели с шагом от 1,5 градуса до 0,9 градуса. В сочетании с платой управления Duet это значительно снижает уровень шума принтера и улучшает качество/скорость печати благодаря добавлению микрошагов. Новый узел горячего конца также улучшает чувствительность выравнивания слоя и нагревательную способность. Выравнивание платформы и возможность печатать высокотемпературными материалами — хорошее улучшение для этой машины!

Были внесены и другие улучшения в 3D-принтеры makerspace, включая Printrbot Metal Simple и более старый, теперь модифицированный принтер XYZ. Мы занимаемся настройкой рабочего пространства для 3D-принтера MoonRay S100 SLA/DLP и напишем об этом подробнее в следующем посте. Приходите на одну из наших встреч 3DPO (владельцев 3D-принтеров) , следующая встреча состоится в 12:30 в 18:30. Или зайдите в Castlemakers, чтобы узнать больше!

3D-печать, электроника, программирование

28 февраля 2021 г. Крис 1 Комментарий

Светодиодная лампа в Castlemakers в режиме радуги, в этом видео цвета постоянно меняются.

Указание на новую лампу в виде шарика для пинг-понга в витрине Castlemakers на Франклин-стрит — естественное продолжение после того, как в прошлом месяце мы написали о бите micro:bit в витрине. Это очень забавный недорогой проект, созданный одним из наших участников из предметов, найденных в мастерской, за исключением шариков для пинг-понга.

Пример компонентов лампы, копейки включены для сравнения размеров с модулями ESP8266.

Недавно некоторые из нас начали экспериментировать с ESP32, устройством «система на чипе», которое стоит менее 10 долларов. Я работаю над кормушкой для птиц с защитой от белок, используя ESP32 с камерой для распознавания белок, подробнее об этом позже. Однако этот проект построен с использованием модуля ESP8266, предшественника ESP32, который стоит еще меньше. Модули ESP8266, купленные некоторое время назад за 4 доллара, по-прежнему вполне способны иметь как встроенный Wi-Fi, так и канал управления. немного 3D-печати, шарики для пинг-понга и немного клея в яркую управляемую пользователем лампу!

Веб-страница управления лампой, если вы вошли в нашу сеть.

Чтобы выяснить, как правильно накручивать светодиодную ленту вверх по спирали, чтобы обеспечить плотное расстояние между шариками для пинг-понга, которое зависит от диаметра напечатанного на 3D-принтере цилиндра, потребовались математики. Что также впечатляет, так это встроенный веб-сервер. Если вы находитесь в makerspace и вошли в нашу сеть, введите http://pingpong1.local , чтобы изменить шаблон лампы. Чертовски впечатляюще для печатной платы за 4 доллара!

Мы думаем о создании класса, чтобы помочь людям создавать их. Если вы заинтересованы, зайдите, чтобы сообщить нам об этом, разместите сообщение в этом блоге или отправьте нам электронное письмо.

3D-печать, Greencastle’s Makerspace

25 октября 2020 г. Крис Оставить комментарий

Новый 3D-принтер Яна, сделанный из подручных материалов.

Один из наших наиболее плодовитых производителей, Ян Гирван, недавно создал 3D-принтер, используя в основном детали, найденные дома и в Castlemakers. Впечатляет использование старых компьютерных приводов CD-ROM и DVD для их шаговых двигателей и механизмов вместе с подержанным компьютерным блоком питания.

Отличный способ узнать о 3D-принтерах — вспомнить, как были созданы первые потребительские 3D-принтеры на заре движения RepRap. Последние несколько месяцев я с трепетом наблюдал, как он выяснял, как заставить работать старые детали, покупая лишь несколько новых элементов, таких как хот-энд. Он подробно рассказал нам о некоторых своих работах на этой веб-странице, это определенно стоит посмотреть!

3D-печать, ЧПУ

CD3D: МОДЕРНИЗАЦИЯ УСТАРЕВШИХ ТЕХНОЛОГИЙ

Некоторые извилистые мысли об успешном создании 3D-принтера на основе старых механизмов линейного перемещения лазерной головки DVD и блока питания старого ПК: варианты (https://castlemakers.org/about-us/equipment/), чтобы позволить членам и заинтересованным представителям общественности получить практический опыт работы с этой технологией аддитивного производства Fuse Deposition Modeling (FDM). Имея на выбор 3 реальных принтера с различными размерами и механическими конструкциями, можно подумать, что, как участник, у кого-то не будет большого желания создавать свои собственные. Но иногда, как говорится, иногда больше всего удовольствия приносит путешествие, а не пункт назначения: или, по крайней мере, больше всего возможностей для обучения.

Другим видом деятельности, получившим некоторый импульс в Makerspace в последние месяцы, является добавление возможностей ЧПУ. В дополнение к Carbide 3D Nomad, а совсем недавно и к Carbide 3D Shapeoko XL, мы получили обычный настольный ЧПУ/фрезерный станок типа 3040. (http://castlemakers.org/one-persons-trash/) Недостаток этого ЧПУ заключался в том, что от хост-компьютера требовался устаревший параллельный порт. Несмотря на то, что это можно было бы организовать, мы сочли, что лучшим вариантом было бы дооснастить его контроллером GRBL, который имеет ряд преимуществ, включая возможность использования на любом ПК в Makerspace и отсутствие необходимости в каких-либо драйверах программного обеспечения. который постепенно устаревает. Это упражнение произвело на меня впечатление тем, что было достигнуто с помощью парсеров Gcode с открытым исходным кодом и контроллеров машин с дешевыми и вездесущими встроенными контроллерами, такими как линейка плат Arduino.

В связи с этим, кажется, постоянно растет количество устаревших или устаревших технологических устройств, которые попадают на свалки или иным образом должны быть утилизированы или (надеюсь) переработаны/утилизированы для снижения потенциального воздействия на окружающую среду.

Восстановление оборудования

Помня об этом, я начал бродить по Google в поисках вариантов использования старых общедоступных электронных компонентов для создания 3D-принтера. То, что я обнаружил, было большим количеством примеров людей, использующих системы позиционирования головок от определенных приводов CDROM / DVD для успешного производства 3D-принтеров с небольшим объемом печати. (Чтобы увидеть некоторые из них, взгляните на ссылки в конце поста.) Используя это как вдохновение, я решаю, что возьму в руки несколько DVD-приводов и посмотрю, сможет ли то, что я видел в Интернете, воспроизвести с минимальными финансовыми затратами. С этой целью я поднялся на чердак, перетащил елочные украшения, багаж и другие разные сумки, пока не обнаружил пару ПК, которые знавали лучшие времена. Через несколько минут у меня в руках была пара потенциальных DVD-кандидатов, и я вернулся, чтобы начать разборку. То, что я нашел, немного разочаровало. Я надеялся увидеть несколько небольших 4-проводных шаговых двигателей в сочетании с небольшой кареткой на рельсах, несущих лазерные головки, все они приводятся в движение с помощью ходового винта небольшого диаметра. То, что я обнаружил, было более поздними моделями, в которых использовались стандартные (и, несомненно, более дешевые) стандартные двигатели постоянного тока.

Вернуться к поиску.

Быстрый обзор компьютерного оборудования в Makerspace выявил 3 потенциальных кандидата, и, к счастью Makerspace, все они имели механизмы на основе шаговых двигателей. Основа 3-х осевого движения была в руках: пора как-то «склеить» ее.

Обрамление вещей

Во время моих путешествий по Google я наткнулся на дизайн рамки, вырезанной лазером, для этого типа принтера. Дайте лазер Voccell (https://castlemakers.org/about-us/equipment/) — еще один из инструментов в пространстве. Я решил внести пару корректировок и использовать этот лазер для производства фанерной рамы. .

The Hot Stuff

Одной из ключевых частей процесса 3D-печати FDM является механизм горячего конца для нагрева и выдавливания нити на станину или рабочую пластину. Кроме того, чтобы обеспечить прилипание начальных слоев нити к станине, часто используется нагретая платформа, которая позволяет печатать материалы, которые в противном случае было бы сложно эффективно приклеить.

Примеры принтеров, построенных в этом масштабе, которые я нашел в Интернете, не использовали платформу с подогревом, а скорее сосредоточились на ограничении печатаемых материалов теми, которые допускали бы ненагреваемые платформы, такие как PLA. Я подумал, что было бы интересно включить подогрев кровати, чтобы потенциально позволить использовать более разнообразный материал. В качестве основания использовался небольшой лом алюминия размером 50 мм x 50 мм и толщиной 1/8 дюйма. 2 резистора с проволочной обмоткой по 1 Ом мощностью 7 Вт были прикреплены к нижней части станины с помощью высокотемпературной сварки JB Weld.

Резисторы были соединены последовательно, и были проведены некоторые тесты, чтобы проверить, может ли кровать эффективно нагреваться при таком расположении. Тесты были положительными, и эта кровать была прикреплена к одному из механизмов DVD вместо лазерной головки.

При рассмотрении вариантов хот-энда стало ясно, что создание хот-энда с нуля, хотя забава (возможно, еще один пост в блоге в будущем), вероятно, не соответствует духу сохранения времени сборки в реалистичных пределах. . Как оказалось, eBay предлагает большое количество относительно дешевых хот-эндов с необходимыми нагревательными элементами, датчиком температуры, соплом, охлаждающими вентиляторами и т. д., готовыми к работе. Я смог купить хотэнд в стиле E3D менее чем за 10 долларов с доставкой. Я решил использовать этот подход на данный момент и оставить возможность построить свой собственный для будущих задач.

Боуденовские трубки и экструдеры

Из-за очень маленьких двигателей, из которых состоят механизмы DVD, я предположил, что они просто не смогут выдержать вес экструдера с прямым приводом, поэтому было легко принять решение посмотреть на них. удаленный экструдер с трубкой Боудена для направления нити к головке. Это также повлияло на выбор хотэнда e3d.

После ручной загрузки нити в горячий экструдер стало ясно, что от двигателя потребуется больше мощности, чем было доступно в приводе DVD.

Стандарт для экструдеров потребительского класса заключается в использовании стандартного двигателя nema17 с фазным током около 1-2 ампер. Раньше, когда у нас не было компакт-дисков, были 5-1/4-дюймовые дисководы для гибких дисков, и они часто использовали шаговые двигатели nema17 для перемещения головок. Возможно, это свидетельствует о моем возрасте, но я собрал несколько таких моторов, прежде чем выбросить их. К сожалению, они относятся к униполярному типу, а не к биполярному, на работу с которым настроена наиболее распространенная электроника современных драйверов шаговых двигателей. Оказывается, эти моторы можно купить на eBay менее чем за 10 долларов. По счастливой случайности продавец eBay, известный Makerspace, имеет интернет-магазин и предоставляет ряд запчастей без дополнительных затрат на доставку. Это включало сам алюминиевый экструдер. Все экструдер, мотор и трубка Боудена из ПФТЭ пришли к ???

CD3D

3D-печать, микробит, программирование

31 августа 2020 г. Крис Оставить комментарий

Этим летом у нас все еще были проекты в Castlemakers, даже несмотря на то, что остановка Covid помешала нашим практическим усилиям по обучению. Один из них, который меня взволновал / впечатлил, — это проект старшеклассника, который включает в себя программирование, электронику, 3D-печать и использование лазерного резака — и все это сделано с помощью предметов в Makerspace!

Программирование микробита для управления светодиодной лентой с помощью MakeCode, языка программирования на основе блоков.

С тех пор, как в прошлом году мы дали каждому шестикласснику в округе Патнэм микро:бит, мы хотели сделать больше проектов микро:бит, чтобы помочь молодежи и взрослым увидеть мощь микропроцессоров и устройств IoT. И получить возможность показать и использовать некоторые из различных инструментов изготовления, которые часто можно найти в makerspace. Этим летом Хантер Миллер сделал очень интересный проект — вывеску с боковой подсветкой, управляемую микробитом. Это немного похоже на знак аварийного выхода с эффектом дискотеки, а вместо него наш логотип.

Дизайн и корпус были изменены по сравнению с тем, что было создано в Кембриджском британском верстаке, который хотел создать что-то, чтобы испытать различные инструменты верстака. Мы использовали наш CO2-лазер мощностью 50 Вт, чтобы вырезать и выгравировать вставку для напечатанного на 3D-принтере корпуса, который со светодиодной подсветкой по краю выделяет наш логотип. Хантер, который искал, чем бы заняться этим летом, отрезал кусок 2-метровой светодиодной ленты и после пайки подсоединил провода напрямую к микробиту. Затем он написал программу micro:bit, используя MakeCode, которая заставляет светодиодную ленту менять цвет и яркость.

Режим прокрутки цветов с использованием адресной светодиодной ленты, управляемой микробитом.

Прямо сейчас он выставлен в нашем переднем окне на улице Франклина. Загляните и посмотрите или зайдите, и мы покажем вам, как это работает — различные режимы освещения могут заставить вас танцевать!

3D-печать, изготовление

22 апреля 2020 г. Крис Оставить комментарий

Лицевые щитки и маска, напечатанная на 3D-принтере, изготовлены в мастерской.

В последнее время сообщения в нашем блоге отстают, но последние несколько месяцев мы были очень заняты. Мы обновим некоторые старые записи, поскольку, как и у многих людей, у нас было больше времени «оставаться дома» из-за COVID-19.бардак творится.

Несмотря на то, что мы прекратили проведение публичных мероприятий с середины марта, внутри кое-что происходило (в соответствии с рекомендуемыми правилами). Наш основной 3D-дельта-принтер никогда не работал так усердно за такое короткое время с тех пор, как мы его получили 3 года назад.

На картинке справа есть несколько примеров того, что было сделано, чтобы помочь службам экстренного реагирования и другим людям в битве с COVID-19. Мы не можем делать что-то в больших количествах, но мы можем быстро производить и настраивать — к тому же во всем мире сообщество makerspace быстро активизировалось, чтобы помочь людям, где они могут. Существующие производители в более долгосрочной перспективе будут и уже начинают заполнять этот пробел, но иногда полезно делать то, что можно сделать на месте, пока этот пробел не будет устранен. У нас есть специальная веб-страница с некоторыми местными проектами по производству covid в округе Патнэм и более подробной информацией о том, как можно изготовить лицевые щитки, маски для лица и защитные наушники.

3D-печать, Greencastle’s Makerspace

10 июня 2019 Крис Оставить комментарий

Проект «Первая пятница» по раскрашиванию/созданию головы Тики перед Мастерами замков.

Наше расположение в центре города дает нам прекрасную возможность каждый месяц участвовать в первой пятнице Main Street Greencastle. Каждый месяц у нас есть не только «открытый магазин», чтобы поделиться тем, что происходит внутри Makerspace, но и попытаться провести несколько тематических мероприятий по созданию, которые люди могут увидеть / в которых могут принять участие.

В этом месяце на Мэйн Стрит продвигалась тема луау, поэтому сделать ковровую пальму и несколько голов Тики было вполне естественно. Голова Моаи, напечатанная на нашем 3D-принтере Rostock Max внутри, была настолько большой, что на ее изготовление ушло почти 11 часов; хотя началось в полдень, я совершенно уверен, что никто больше не видел законченный отпечаток в пятницу вечером.

Отпечаток головы моаи высотой более 35 см (14 дюймов).

Затем была укулеле, играющая в робота Lego Mindstorm, которого Джейкоб построил для этого мероприятия. Благодаря округу Патнэм 4H у нас на некоторое время были взяты взаймы несколько комплектов роботов EV3, мы использовали их в нашем CoderDojo, таких проектах, как наш PuttCode, и привлекали детей и взрослых к робототехнике.

Спасибо Джейкобу и остальным членам семьи Хейл за помощь — не только за то, что они сделали, но и за проведение этого великолепного ежемесячного семейного мероприятия.

3D-печать

31 марта 2019 Крис Оставить комментарий

Многие люди не знают, что прямо здесь, в Индиане, проходит крупнейшая в мире встреча по 3D-печати. В этом году несколько из нас отправились на Midwest RepRap Festival 2019 (MRRF) в Гошене, штат Индиана, и это превзошло все ожидания. Это было впечатляюще во многих отношениях: от «имен» и прототипов, напечатанных на 3D-принтере, до количества инновационных идей, которые люди пробовали и хвастались. Вы можете описать это как Maker Faire, посвященный 3D-печати.

Это событие не для Среднего Запада и даже не для США. Я общался с фирмами из Британии, Китая, Чехии, Израиля и других мест, уверен, не помню. Вы могли узнать о продуктах непосредственно от присутствующих производителей, а затем пройти пару проходов к кому-то, кто использовал их детали в построенном ими 3D-принтере.

Люди провели большую часть дня, склеивая этого массивного напечатанного на 3D-принтере светящегося инопланетянина.

И действительно захватывающей частью была возможность общаться со всеми интересными людьми и вещами, которые они принесли. От построенного/разработанного школой бетонного принтера до самодельного принтера, предназначенного для печати художественных шпилей высотой 4-5 футов на открытом воздухе (которые освещаются внутренними светодиодами), инновации были повсюду со столами людей, демонстрирующих то, что они сделали. Смесители нитей для создания многоцветных отпечатков? Перестал считать, слишком много. Непрерывная 3D-печать на ремне? Там и с открытым исходным кодом. Даже кто-то восстанавливает 3D-принтеры и отправляет их в слаборазвитые страны.

На самом деле было трудно обойти огромную толпу и множество ютуберов, которые делали сегменты для своих онлайн-каналов. Конечно, многие принтеры и отпечатки были сложными и пугающими. Но было также множество простых идей, таких как закрытый корпус 3D-принтера с использованием дегидратора для пищевых продуктов, чтобы поддерживать тепло и низкую влажность.

Гонки на радиоуправляемых автомобилях, напечатанных на 3D-принтере, прошли рядом с «площадкой для домашнего скота» в торгово-выставочном центре 4H.

Определенно не пропустим в следующем году и начали планировать наш стол для ежегодного мероприятия. Мы обсуждаем 3D-печатные радиоуправляемые автомобили для гонок, и, возможно, Роб представит один из своих проектов 3D-принтера на следующий год…

3D-печать, классы, Greencastle’s Makerspace

14 ноября 2018 г. Крис 1 Комментарий

Изображение римской лампы, обнаруженной этим летом в Италии, создано из фотографий, а затем напечатано на 3D-принтере.

Создатели замков предложили наш первый курс по фотограмметрии, или использованию фотографий для создания 3D-объектов, в октябре. Но более интересной для меня была история о том, как мы туда попали. Это началось как раз перед нашим курсом «Введение в 3D-печать» прошлой весной, когда пара человек захотела узнать о 3D-печати, чтобы они могли напечатать вещи из археологических раскопок в Италии летом. Хотя я экспериментировал с более ранним программным обеспечением, это была в основном новая территория.

Итальянские раскопки недалеко от Умбрии печатаются. Столбы — это пол в римской бане.

Но Ребекка, одна из учениц класса, перешла на новый уровень. Она смогла получить копию профессиональной программы Agisoft, а затем прошлым летом сфотографировать раскопки римлян в Италии. С помощью программы она создала 3D-изображения найденных ими артефактов и даже сделала фотографии раскопок на этом месте (римская баня), которые ей удалось превратить в 3D-изображение. Когда она вернулась в августе, чуть более чем за неделю она смогла напечатать на 3D-принтере не только артефакты, но и создать модель места раскопок с помощью 3D-принтеров в Castlemakers.

Когда мы готовились к уроку Мастеров замков, чтобы показать другим, как это сделать, мы обнаружили, что может быть еще лучшим решением — программа под названием 3D Zephyr. Мы решили рассмотреть и то, и другое, тем более, что 3D Zephyr позволяет извлекать фотографии из видео для создания 3D-изображения — довольно удивительная функция! Эксперименты продолжатся с местными достопримечательностями, и этой весной мы снова будем проводить занятия.

Makerspace в Гринкасле, Индиана!

Постройте баню для своей усадьбы – Новости Матери-Земли

Как и «Мама и яблочный пирог», «субботняя ванна» — крылатая фраза, пришедшая прямиком из сельского прошлого Америки. До недавнего времени большинство наших родителей, бабушек и дедушек — как и их предки до них — еженедельно стаскивали потрепанную жестяную ванну с крючка на заднем крыльце для того, чтобы «раз в неделю, нужно ли вам «или нет» ванна с горячей водой.

Это событие сопровождалось обильным выплескиванием воды в оцинкованных ведрах, испарением чайников и кастрюль на дровяной плите и выделением мыльной пены по всему кухонному полу, и Младший часто попадал в теплую и не слишком чистую жидкость, которая был оставлен после того, как все высшие чины в семейной иерархии сделали свое дело. Неудивительно, что Америка приняла бытовые водонагреватели, работающие на газе или электричестве, как утки в воде.

Теперь, конечно, мы принимаем это удобство как должное. На самом деле, сегодняшний новый поселенец, скорее всего, обнаружит, что если и есть что-то, по чему он действительно скучает в «цивилизации», так это горячий душ в конце дня. Можно справедливо возразить, что озабоченность американцев чистотой является шизофренической, поскольку — как народ — мы, похоже, больше озабочены чистыми туалетами, чем чистым воздухом. Тем не менее, когда вы заливали цемент, убирали сено или пропалывали сад большую часть июльского дня, это чистое блаженство встретить закат горячей ванной или душем.

Но Редди Киловатт, нравится тебе это или нет, очень неряшлив. Грязь, смываемая в канализацию водой из электронагревателя, вероятно, не равна количеству грязи, выбрасываемой в воздух для производства этого тепла. И каждый кубический дюйм газа, сожженный в единственном другом общедоступном водонагревателе, — это один кубический дюйм газа, который мир никогда больше не использует. В любом случае, многие поселенцы живут так далеко от линий электропередач и газа, что их выбор сводится либо к [1] походу в баню по субботам, либо [2] к грязным процедурам.

Тем не менее, как мы выяснили на месте, есть и другие решения. Почти три года мы возились с жестяной ванной, и, хотя этот ритуал поначалу казался слегка авантюрным опытом из более ранней и менее беспокойной эпохи, вскоре он действительно стал очень старым. (Это было особенно актуально зимой, когда ванны были ограничены той частью пола гостиной, которая находилась непосредственно перед обогревателем Ashley.) Вскоре мы обнаружили, что пользуемся нашими нечастыми поездками в город, купаясь в домах друзей, пока они не начали задаваться вопросом, пришли ли мы к ним в гости или пропарить их ванные комнаты. В конце концов мы решили, что сельская органическая жизнь не обязательно должна заключаться в том, чтобы чувствовать себя неряшливо большую часть времени, и изготовление бани стало нашим главным приоритетным проектом.

Строительство бани

Со строительными материалами для нашей новой роскоши проблем не было. Мы живем на краю национального леса, где каждый год бригады цепных пил прореживают более мелкие деревья, чтобы оставшаяся древесина могла вырасти до товарного размера. Эти прореживания остаются там, где они падают, чтобы в конечном итоге сгнить обратно в лесную подстилку. Их можно брать бесплатно, и, если собрать их еще зелеными, из них получаются прекрасные бревенчатые постройки. Топор, цепная пила и копия книги Брэдфорда Энджера 9.0029 Как построить свой дом в лесу — это все, что мне нужно, чтобы построить баню размером 10 на 12 футов.

Плиты для пола здания были собраны в соседнем карьере, и друг, который делал ремонт в своем старом доме, пожертвовал на это дело ванну 1940 года выпуска. Не хватало только водонагревателя. Поскольку (по всем очевидным причинам) о газовых или электрических устройствах не могло быть и речи, наш выбор был между солнечным коллектором и дровяным агрегатом. Тогда, летом 1972 года, я недостаточно знал о первом методе, чтобы быть уверенным в результатах, и считал, что дровяная печь выглядит наиболее практичным решением.

В этот момент я вспомнил много лет назад, когда я жил в Мексике в течение короткого времени, и в моем арендованном доме был промышленный водонагреватель на дровах. Интересно, был ли этот отряд редкой старой реликвией мексиканского прошлого, или он все еще доступен? Я передал свой вопрос другу, который совершал короткую поездку к югу от границы, и действительно, через несколько недель он подъехал с настоящим водонагревателем на дровах, прикрепленным к верхней части дома. его микроавтобус VW.

Во время последующей поездки в Мексику я обнаружил, что такие устройства продаются почти в каждом хозяйственном магазине по цене, эквивалентной примерно 20 долларам. Моя собственная модель — Calentador Corona, Modelo L.R. 47 производства Calentadores Corona. Мы находим его превосходным продуктом: четыре или пять небольших поленьев в топке нагревают 30 галлонов воды практически до кипения за пятнадцать минут.

В настоящее время источником воды для нашей Corona является бочка на 55 галлонов, установленная на крыше нашего подвала (к которому пристроена баня). Хранящаяся жидкость стекает к нагревателю через пластиковую трубу, которую можно приобрести в большинстве строительных магазинов и строительных магазинов, и которую до смешного просто собрать. Когда мы, в конце концов, установим наш ветряной насос и резервуар, вода будет подаваться прямо в баню, что избавит от необходимости в верхнем резервуаре. (Как скоро мы испорчены мягкой жизнью! Мы уже находим гнусным занятием таскать воду и наполнять бочку.)

Конечно, не всем посчастливилось жить в пределах 400 миль от мексиканской границы, поэтому некоторым поселенцам может быть трудно достать такой водонагреватель, как наш. Тем не менее, это не означает, что вы обречены на старую жестяную ванну.

Дровяной водонагреватель

Много лет назад (я не уверен, когда их перестали производить) печи для стирки были обычным предметом в американских домах, и некоторые из этих старожилов все еще здесь. Такое устройство имеет водяную рубашку, опоясывающую топку, и снабжено входом холодной воды в нижней части корпуса и выходом горячей воды вверху. Это работает очень просто: вода нагревается внутри рубашки и за счет конвекции поднимается вверх через выпуск горячей воды в накопительный бак. Холодная жидкость со дна резервуара затем заменяет подогретое содержимое рубашки. Этот процесс продолжается до тех пор, пока весь бак не станет горячим.

Одна из таких печей для стирки стоит на заднем крыльце, и мы используем ее для подогрева воды для мытья посуды. Тем не менее, устройству требуется около часа, чтобы тщательно обработать содержимое нашего 20-галлонного резервуара. Очевидно, мексиканский водонагреватель намного эффективнее, и мы планируем заменить печь для стирки в нашей следующей поездке к югу от границы.

Тем не менее, старые устройства работают так же, как и , и обычно вы можете найти их в магазинах секонд-хенда и антиквариата примерно за 40 долларов, просто не забудьте найти две трубы, выходящие из задней части печи, деталь, которая отличает нагреватель белья от других малогабаритных агрегатов практически идентичной конструкции. И внимательно осмотрите свою находку, прежде чем купить ее, потому что у таких печей могут быть трещины в кожухе (обычно вызванные тем, что они оставлялись на отрицательных температурах с водой внутри). Разрывы иногда можно запаять (чугун обычно не поддается сварке), но это все же рискованное предложение.

Вы также можете довольно легко построить свой собственный водонагреватель на дровах, переработав обычный газовый агрегат, найденный на любой городской свалке. Чаще всего старый обогреватель выбрасывают из-за того, что сломалась газовая горелка, а не обязательно из-за дефекта бака. После того, как вы определили, что емкость не протекает, достаточно просто снять газовую горелку и приварить на дне емкости короткий удлинитель, чтобы получилась топка. Некоторые модели даже имеют достаточно места в нижней части, чтобы сделать такое дополнение ненужным.

Оригинальная вентиляционная труба (которая проходит через середину бака газового водонагревателя) прекрасно служит в качестве дымохода. Добавьте несколько отрезков дымохода наверху, чтобы образовалась дымовая труба, и вы получите очень удобный, недорогой водонагреватель на дровах того же типа, что и мой мексиканский импорт.

Еще одна самодельная дровяная конструкция, в которой используется тот же принцип, что и в старых печах для стирки, можно легко сконструировать из бочки на 55 галлонов. Бочка используется в качестве топки и нагревает воду в змеевике из медных труб, который помещается внутрь. Изготовление такого устройства описано в издании от 19 июля/августа.73 MOTHER EARTH NEWS статья о масляном барабане и на странице 26 очень ценной книги Артура М. Хилла под названием Making Do: Basic Things for Simple Living (Ballantine Books, New York, 1972).

Солнечный водонагреватель

Еще в 1972 году, как я уже говорил, мы выбрали дрова для нагрева воды в ванне в основном потому, что я недостаточно знал о солнечном нагреве, чтобы быть уверенным, что он будет работать хорошо. Теперь я немного лучше информирован, достаточно, чтобы заверить вас, что солнце может эффективно выполнять свою работу.

Солнечные водонагреватели уже давно используются в других странах, особенно в Японии и Израиле, и были довольно популярны во Флориде и Калифорнии в 20-х и 30-х годах. Существует несколько основных конструкций, и все они просты в изготовлении. Что поражает людей, которые никогда раньше не видели эти гаджеты, так это то, что они действительно работают!

В конструкции одного солнечного водонагревателя, изобретенного Питером ван Дрессером, используются два куска кровли из гофрированного железа. Секции располагаются лицом к лицу так, чтобы каждая гофра соединялась с противоположной, образуя «трубу», по которой стекала вода. Стороны блока свариваются или припаиваются, а «желоба» между гофрами соединяются заклепками, точечной сваркой или болтами с интервалом примерно в восемь дюймов. (Необходимо уделить особое внимание обеспечению герметичности этих креплений, что представляет собой трудность при такой конструкции, поскольку давление воды приводит к протечкам в точках заклепок.)

В верхней и нижней части этого теплоаккумулирующего устройства припаяны куски оцинкованного или алюминиевого настила, согнутые по размеру и обеспечивающие вход и выход воды. Один конец каждой гидроизоляционной трубки соединяется с трубой, а другой загибается и герметично припаивается. Весь коллектор окрашен в черный цвет и направлен на юг, чтобы поглощать солнечное тепло. Кусок стекла (не пластика) помещается на устройство, чтобы сохранить тепло.

Принцип работы этого солнечного водонагревателя и большинства других заключается в том, что нагретая вода вытесняет более холодную. Сначала холодная вода поступает снизу из накопительной емкости, расположенной над сборным узлом. Когда солнце нагревает поверхность металла, тепло передается воде внутри. Теплая жидкость движется вверх за счет конвекции и в конечном итоге вытесняет более холодное содержимое резервуара. Этот процесс продолжается до тех пор, пока весь резервуар с жидкостью не нагреется и не будет готов к использованию.

Еще одна конструкция, которая работает так же хорошо, менее подвержена протечкам и имеет дополнительный бонус в виде морозостойкости, используется в отапливаемом солнцем доме Стива Бэра в Нью-Мексико. В этом водонагревателе на солнечной энергии используются медные трубы: две вертикальные и столько горизонтальных, сколько необходимо, в зависимости от того, насколько большой коллектор вы строите. Тонкая медная полоса припаяна к задней части каждого горизонтального элемента, чтобы увеличить поверхность нагрева, и по той же причине весь блок окрашен в черный цвет.

Как показано на приведенной выше схеме , эта конструкция уникальна тем, что через панель коллектора циркулирует раствор антифриза (вместо воды). Это химическое вещество (тот же тип, который вы используете в радиаторе вашего автомобиля) нагревается и перемещается вверх за счет конвекции, чтобы попасть в изолированную рубашку, окружающую собственно резервуар для воды. Затем тепло передается воде, поскольку антифриз продолжает циркулировать. Модель Бэра делает возможным подогрев воды даже в холодную погоду, то есть пока светит солнце!

Несмотря на то, что эти солнечные устройства просты и относительно недороги в изготовлении, вероятно, дешевле будет купить готовую коллекторную панель. На странице 98 июньского номера журнала Popular Science за 1973 год есть статья, озаглавленная «Черный матрац», который помещает Btu в ваш бассейн. В этой характеристике описывается пластиковый солнечный коллектор, предназначенный для обогрева плавательных бассейнов, и упоминается, что изобретение может быть использовано для обеспечения горячего водоснабжения коттеджей и загородных домов. Устройство под названием Solarator можно приобрести за 18,75 долларов (вы готовы к этому?) Fun and Frolic, Мэдисон-Хайтс, штат Мичиган. Я недавно приобрел одно из этих устройств, и, хотя еще не установил его, похоже, что это качественный продукт, который должен хорошо служить мне в течение нескольких лет.

Итак, как видите, при всех этих возможностях принести горячую воду в свой дом старая субботняя ночная баня не обязательно должна быть смутно неприятным ритуалом, проводимым у кухонной плиты, это может быть почти обряд очищения. По крайней мере, так я себя чувствую, когда лежу в бане прохладной осенней ночью в кадке с горячей водой, наслаждаюсь светом керосиновых ламп на фоне бревенчатых стен и слушаю, как ветер снаружи говорит мне, что наступила зима.
