Вкручивание винтовых свай своими руками, инструкция закручивания

Самостоятельно построить фундамент – поступок, вызывающий уважение. Но многие отказываются от этой идеи, считая, что без специального образования, тяжелой строительной техники и массы свободного времени, это невозможно. Многим данная задача кажется невыполнимой без привлечения бригады опытных строителей. Но мало кто знает, что использование винтовых свай может значительно удешевить строительство, а сам процесс возведения свайного фундамента своими руками займет всего лишь 1-2 дня.

Но, как бы там ни было, без специальных инструментов не обойтись. Для работы нам понадобятся:

• Винтовые сваи, подходящие под ваше строение и план будущего фундамента. (Если вы не смогли подобрать сваи самостоятельно, наши специалисты всегда готовы дать подробную и бесплатную консультацию по телефону или в офисе компании) Однако предположим, что сваи у вас уже есть.
• Оголовки 250*250мм (если таковые предусмотрены проектом)
• Колышки, для разметки свайного поля
• Лопата
• Рулетка
• Маркер по металлу белый
• Магнитный уровень
• Водяной уровень или нивелир
• Металлический лом
• Два рычага. (Трубы длиной 2-3 метра, одевающиеся на металлический лом)
• Болгарка с отрезными дисками по металлу
• Сварочный аппарат
• Генератор (если на участке отсутствует электричество)
• Цемент, песок, вода
• Емкость для замешивания бетонного раствора
• Антикоррозийное покрытие, для обработки сварного шва
• А также помощники, в количестве трех человек.

1. Выставление периметра.

   Перед тем как начать закручивание винтовых свай, следует выполнить разметку свайного поля. Конструкции необходимо установить на определенном расстоянии друг от друга (не более 3 м). При несоблюдении данного правила фундамент не наберет нужную несущую способность и в будущем может возникнуть провисание обвязочного бруса.

2. Разметка свайного поля.

   Затем Затем следует выставление периметра. В первую очередь следует измерить диагонали, установить колышки в четырех углах по периметру дома. Формула вычисления диагонали показана на рисунке.

3. Закручивание угловых свай.

   Этот этап нужно выполнить строго по центру бруса. Следовательно, если размеры вашего дома даны по краям, вам необходимо вычесть половину ширины бруса с одной и, с другой стороны.

4. Вкручивание остальных винтовых свай.

   Сперва необходимо выкопать приямок в месте, которое вы наметили. Глубина приямка не должна превышать 0.5 — 0.7 метра. Сваи следует вкрутить в грунт на глубину не менее 1.7 метра, во избежание выпирания под действием морозного пучения. Процесс вкручивания винтовых свай может производиться как вручную, так и с помощью специальных устройств.

   Основная несущая способность сваи достигается только при упоре на достаточно мощный слой грунта. Закручивать сваи необходимо до их полной остановки. Пока свая входит, ее нужно крутить. Только когда она встала, что называется «намертво», и дальше уже не идет, можно считать ее правильно заглубленной.

   В технологическое отверстие на конце сваи вставляется лом. Далее, с двух сторон следует надеть на него трубу большего диаметра, которая послужит рычагом. На ствол сваи нужно прикрепить магнитный уровень. Угол наклона не должен превышать 1,5 — 2 градуса. В обратном случае произойдет неравномерное распределение нагрузки, и как следствие деформация сваи. От правильности закручивания винтовых свай зависят надежность и качество фундамента в целом.



5. Обрезка винтовых свай.

   Далее следует обрезка свай, которая выполняется с применением нивелира или же гидроуровня. Обрезать следует не менее 10 см (данная длина — длина технологического отверстия).



6. Бетонирование винтовых свай.

   После этого сваи нужно забетонировать. Для этого необходимо использовать раствор цемента-песка марки от М150. Бетонирование винтовых свай нужно лишь для того, чтобы выместить весь кислород из полости ствола сваи, тем самым защитив её от коррозии изнутри. (Нет кислорода — нет коррозии!)



7. Установка оголовков.

   Завершающим этапом установки является приваривание оголовков. Оголовок, нужно надеть на сваю и приварить. Сварной шов следует зачистить, после чего обработать антикоррозийным покрытием.



При правильном строительстве свайно-винтового основания, оно способно простоять десятилетия. Важно сразу отказаться от экономии на материале для возведения фундамента.

Заказывая сваи на нашем заводе, вы можете быть уверены в их качестве. Мы сотрудничаем с ведущими поставщиками металла. Поэтому мы предлагаем оптимальные цены на реализуемый ассортимент.

Несмотря на то, что монтаж винтовых свай можно выполнить самостоятельно, иногда трудно сориентироваться в последовательности действий. Наш завод предлагает услуги квалифицированных монтажников. Они осуществят установку свай качественно, согласно действующим стандартам и нормам. Фундамент на винтовых сваях нашего производства отличается прочностью независимо от типа грунта.

Мы всегда поможем подобрать изделие по диаметру и типу. Также у нас вы сможете рассчитать необходимый типоразмер свай для вашего проекта. Таким образом, вы сэкономите не только деньги, но и время. Сегодня винтовая свая – это оптимальный материал для быстрого и надежного возведения фундамента.

Заливные сваи для фундамента своими руками

27 Февраль 2017      Стройэксперт      Главная страница » Фундамент » Типы и виды      Просмотров:
14215

Заливные сваи своими руками

К строительству дома, как и любой другой конструкции, нужно подходить ответственно. Каждый этап от планировки участка до облицовки строения требует внимания и точности. Залогом прочного и надежного дома является грамотно возведенный фундамент. Однако проведению работ на этом этапе могут препятствовать различные факторы, среди которых первое место занимают климат и состояние грунта. При некоторых условиях возведение фундамента обычного типа бывает невозможно. В этом случае на помощь приходит фундамент на сваях.

• Описание свайного фундамента
• Область применения фундамента на сваях
• Как залить сваи под фундамент
• Особенности свайного фундамента

Описание свайного фундамента

Свайный фундамент представляет собой совокупность свай, связанных между собой. Сваи могут быть железобетонными, стальными или деревянными.  Длина сваи определяется состоянием грунта на участке, но не меньше 150-200 см. Чаще всего сваи в грунте располагают вертикально, путем ввинчивания, вдавливания или забивания. Для упрощения этого процесса каждая свая имеет заостренный конец.

Свайный фундамент

Сваи обеспечивают поддержку строения в тех местах, где нагрузка имеет максимальную величину. Также располагать сваи необходимо там, где соединяются несущие стены строения.

Для соединения свай используется ростверк. На нем возводится основное строение.

к оглавлению ↑

Область применения фундамента на сваях

Применение свайного фундамента связано с особенностями местности, где предполагается проведение строительных работ. Чаще всего сваи используются при следующих условиях:

• Наличие слабого грунта, который преобладает на торфяниках и в заболоченной местности. Слабым или неустойчивым можно назвать грунт, который теряет устойчивость при проникновении воды. При строительстве на таком грунте необходимо перенести нагрузку строения на более плотный слой, располагающийся более глубоко.
• Высокое расположение грунтовых вод, оказывающих пагубное воздействие на традиционный фундамент.
• Неровный рельеф на участке.
• Подвижный грунт, который также негативно влияет на многие виды основания.
• Строительство в регионах с преобладанием постоянных низких температур. Возведение заглубленных типов фундамента в такой местности просто невозможно. Свайный фундамент уменьшает объем землеройных работ, таких как рытье котлованов или траншей, удаление освободившегося грунта.
• Близкое расположение каких-либо водоемов.
• Малый бюджет строительства не позволяет привлекать наемных рабочих для возведения традиционной основы. Свайное основание возводится быстро и с минимальными затратами.

Сваи под фундамент на проблемных грунтах обеспечивают надежность и прочность строения. Однако строить крупные объекты на таком фундаменте не рекомендуется. Объясняется это тем, что основание на сваях имеют небольшую несущую способность.

к оглавлению ↑

Как залить сваи под фундамент

Чтобы провести качественную заливку свай под основание дома, необходимо соблюдать определенный порядок действий:

Заливка свай бетоном

1. Подготовить участок и провести его разметку. Строительная площадка выравнивается с помощью уровня. Отмечаются места, где планируется установка свай. Обязательно наличие опоры под углами дома, в местах присоединения несущих стен и перегородок.
2. Ручным или механическим буром делают отверстия диаметром около 30 см для заливки будущих свай. Глубина лунок выбирается в соответствии с типом фундамента и состоянием грунта. Важно, чтобы дно лунки находилось ниже уровня промерзания почвы.

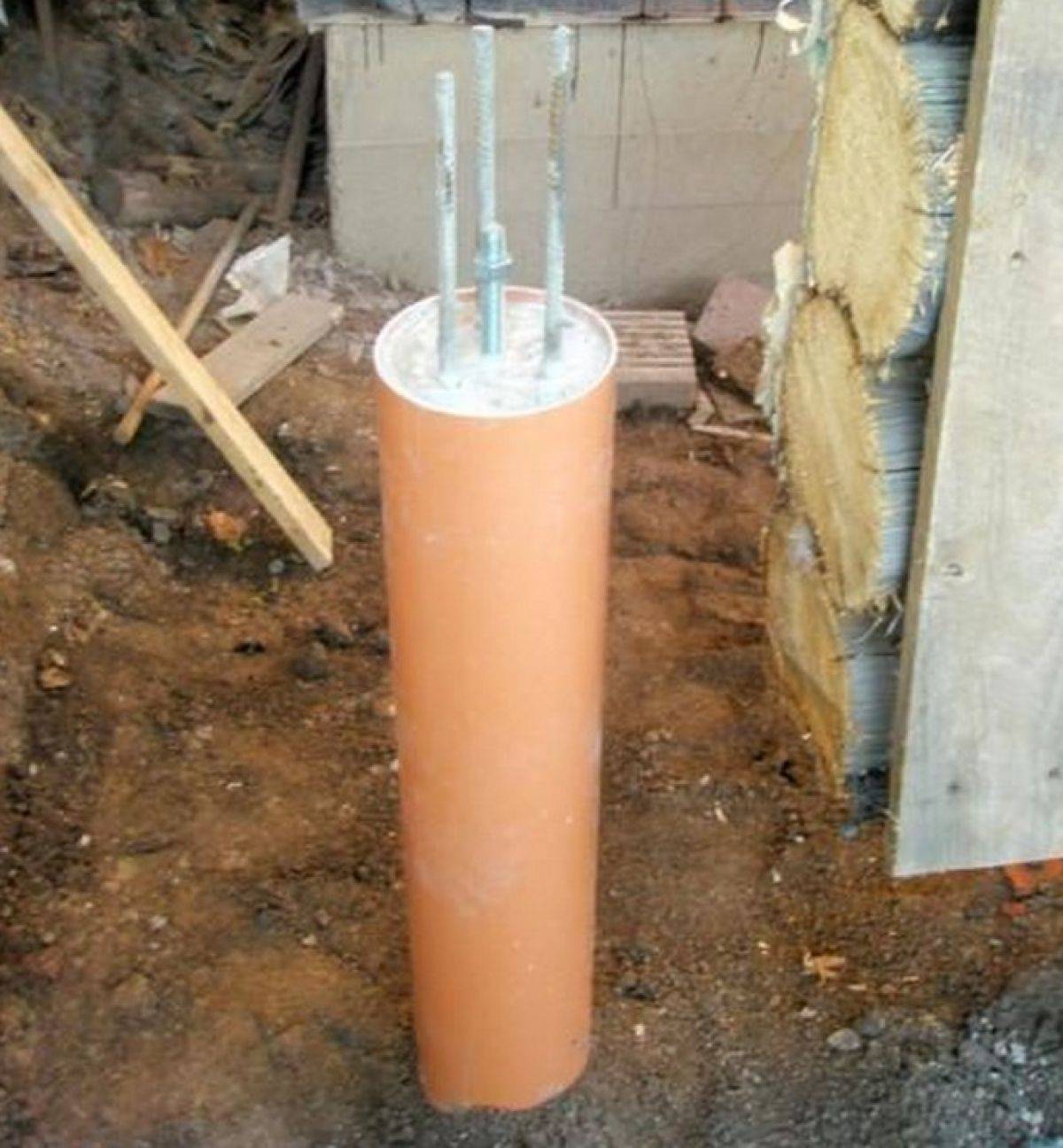

3. Монтируется опалубка несъемного типа. При достаточном бюджете строительства можно использовать асбоцементные или стальные трубы. Чтобы сэкономить средства, можно соорудить опалубку из рубероида. Для этого материал нужно свернуть в трубу заданного диаметра. Подготовленную опалубку опускают в лунку так, чтобы она упиралась в песчаную подушку. Образованная таким способом оболочка предотвращает смерзание грунта и сваи в холодное время года. Кроме того, конструкция препятствует проникновению влаги в бетон. При использовании металлических и асбоцементных труб требуется обработка раствором для гидроизоляции.
4. Установленная опалубка заполняется небольшим количеством жидкого бетонного раствора и немного приподнимается. В результате под трубой образуется полость, в которую проникает жидкий бетон. После застывания смеси на дне отверстия получается своеобразная подушка. Она многократно увеличивает несущую способность фундамента.
5. Устанавливают каркас из арматуры. Для его изготовления используют стальные прутья с сечением 8-10 мм. Их количество напрямую зависит от толщины сваи. Чаще всего 3-4 прута арматуры связывают между собой мягкой проволокой, устанавливая поперечные перемычки по всей длине каркаса. Каркас также опускают в лунку. Армирование скважины позволяет защитить будущую сваю от воздействия грунта с боков, которое может привести к перелому сваи.
6. Подготовленная скважина заливается качественным бетонным раствором. Бетон необходимо периодически уплотнять с помощью специального вибратора. Можно воспользоваться для этих целей ломом или отрезком арматуры. В обоих случаях происходит уплотнение смеси за счет удаления воздуха. Заливать сваи бетоном лучше всего одним заходом, это сделает сваю цельным монолитом.

к оглавлению ↑

Особенности свайного фундамента

Основной особенностью свайного основания считается проведение профессионального исследования грунта. Перед возведением фундамента на сваях грунт на участке тщательно анализируется, выявляются все нюансы. Это позволяет избежать множества проблем, как на этапе возведения фундамента, так и в процессе его эксплуатации.

Правильный расчет основания дома – еще одна особенность свайного фундамента. На этапе проектирования определяется приблизительный вес строения, его размеры и планируемая нагрузка на основание.

Другой особенностью фундамента на сваях является наличие ростверка. Эта конструкция необходима для объединения свай, разбросанных по всему участку, в единую систему. Для устройства ростверка можно использовать брус, металлический профиль, швеллер или уголок. И в том, и в другом случае на сваи необходимо приварить специальные оголовки.

Залить свайный фундамент под силу каждому строителю. Главное – соблюдение нормативов технологического процесса и выполнение рекомендаций специалистов.

Что такое свайный фундамент? Его функции, использование и конструкция

На протяжении многих веков люди строили свои дома на сваях, вбитых в землю. Хотя этот процесс требует много времени и сил, свайные фундаменты по-прежнему очень популярны, когда необходимо построить здание на мягком грунте. Свайные фундаменты характеризуются множеством преимуществ. Среди строителей они известны как одни из самых надежных конструкций. Если сравнивать свайный фундамент и столбчатый, то свайная технология намного проще, потому что нет необходимости копать ямы, засыпать пазухи и делать опалубку. Очень часто нет необходимости и в земляных работах – сваи можно забить в грунт с помощью специальной техники, бурить сваи можно и ручным буром.

Свайные фундаменты нашли очень широкое применение в гражданском и промышленном строительстве. Использование свайного фундамента позволяет сократить объем работ по устройству подвалов разного рода частных домов и многоквартирных домов. С большим успехом такие фундаменты используются при строительстве коттеджей и загородных домов.

Причина выбора свайного фундамента

Поговорим о причинах выбора именно этого типа фундамента. Причина номер 1 – слабый верхний слой почвы. Иногда это единственный выбор для лёссовых грунтов, теряющих устойчивость в присутствии воды, песчаных, глинистых, сильноводонасыщенных плывунных грунтов, суглинков и глинистых грунтов в их текущем и пластичном состоянии. При работе с такими грунтами возникает серьезная необходимость передачи нагрузки от здания на более плотный грунт, находящийся на глубине. Такой тип фундамента также помогает справиться с пучинистыми грунтами.

Причина номер 2 при строительстве в плотных грунтах. Такие фундаменты могут быть использованы для уменьшения объема работ и затрат, которые могут повлечь за собой такие виды работ, как удаление грунта после земляных работ, обратная засыпка и дальнейшее бетонирование.

Виды материалов

Существует множество видов свайных фундаментов в зависимости от вида, изготовления и расположения свай, уровня забивки в грунт и т. д. Сваи представляют собой длинные стержни, которые в готовом состоянии погружаются в грунт или производятся непосредственно в земле. У них заостренные концы. На верхний конец каждой сваи следует надеть кольцо из стали, чтобы она не раскололась от ударов молота.

По способу погружения в грунт сваи подразделяются на:

• сборные, погружаемые в грунт с помощью вибраторов и аналогичных забивных механизмов;
• буровые железобетонные, устанавливаемые в пробуренные скважины;
• из железобетона, которые создаются путем сверления и заливки бетона;
• винтовые, которые устанавливаются путем завинчивания буровой сваи в грунт.

По способу воздействия сваи делятся на:

• подвесные, передающие нагрузку от трения о грунт;
• стойки, которые передают нагрузку на твердый грунт, находящийся под слоем слабого грунта.

По принципу расположения сваи делятся на:

• одиночные, выполняющие роль свободностоящей опоры;
• объединены в «ленты», которые располагаются по периметру стен и равномерно распределяют нагрузку;
• объединены в «кусты», которые размещаются под колоннами, поддерживающими фундаменты зданий

Материалы, используемые для их изготовления:

• лесоматериалы;

сталь

• ;
• железобетон.

Оптимальный вариант для частных домов – железобетон. Срок службы железобетона составляет более ста лет. Наиболее предпочтительным решением для заглубления свай является буронабивной способ.

Если сравнивать со способом возведения столбового фундамента, который требует рытья ям с откосами, создания опалубки и заливки пазух, то технология возведения свайного фундамента более технологична. Этот тип обычно предполагает бурение скважин определенного диаметра, установку в них арматуры и заливку отверстий бетоном. Серьезным преимуществом выбора такого типа фундамента является тот факт, что вы можете пробурить его своими руками с помощью ручной дрели.

Следует помнить, что выбор типа фундамента для вашего дома должен быть тщательно продуман. Выбор определенного типа может быть идеальным решением в одном случае и роковой ошибкой в ​​другом.

Пример использования винтовой сваи с цементным раствором

С CHANCE® у вас есть возможность взять под контроль свои проекты. Благодаря бесплатному программному обеспечению для проектирования, нужным инструментам установки и поддержке местных дистрибьюторов у нас есть ресурсы, необходимые для решения любых задач, с которыми вы можете столкнуться.

Задача принята: опора пешеходного моста, способная выдержать нагрузку 20 000 фунтов транспортного средства. Спецификации проекта требовали, чтобы опора была построена на высоте 24 фута над существующими железнодорожными путями за сборной стеной из больших модульных блоков; с подводом коммуникаций. Была ли наша команда обескуражена этими условиями? Нет. С винтовыми сваями CHANCE мы могли взять дело в свои руки , используя множество ресурсов для выполнения работы.

Вот некоторые из эксклюзивных ресурсов CHANCE, которые мы использовали для успешного завершения этого сложного проекта:

1. ХелиКАП®

При бурении грунта на этой строительной площадке была обнаружена мягкая насыпь в верхних 12 футах и ​​слои булыжника, плотность которых сильно различалась. Вооружившись этими данными, группа инженеров ввела данные о почве участка в программное обеспечение HeliCAP v3.0 Helical Capacity Design.

HeliCAP — это бесплатный ресурс для всех, кто занимается проектированием фундаментов с использованием винтовых свай или анкеров CHANCE. Программное обеспечение выполняет мощные расчеты с использованием параметров грунта на площадке, помогая инженерам проектировать фундаменты, оттяжки, грунтовые гвозди и тяжелые оттяжки.

Используя HeliCAP, инженеры определили глубину и крутящий момент, необходимые для установки сваи, оценив глубину установки в 40 футов для достижения осевой нагрузки на сжатие 137 тысяч фунтов.

2. Универсальное предложение продуктов

Поскольку этот проект должен был учитывать сжимающие нагрузки, упомянутые ранее, а также боковые и ветровые нагрузки, с которыми сталкиваются мосты, инженеры выбрали комбинированные сваи CHANCE, которые состоят из квадратной секции ствола, за которой следуют удлинения трубчатого ствола, соединенные литым переходом. Квадратные направляющие секции шахты были идеальным выбором для преодоления булыжников и валунов без необходимости предварительного бурения. Удлинители вала трубы обеспечивают устойчивость вала в мягких насыпных грунтах. Ствол с малым смещением и более высокое отношение диаметра спирали к диаметру вала повышают эффективность крутящего момента, что приводит к сопоставимой грузоподъемности с круглой стволовой сваей большего диаметра, но ее легче устанавливать при наличии препятствий.

В этом случае передняя секция квадратного вала была установлена ​​с колонной цементного раствора диаметром 6 дюймов вокруг вала для дополнительной прочности, как поперечной, так и на сжатие. Винтовая свая CHANCE, установленная с колонной цементного раствора, известна как спиральная микросвая.

После установки ведущей секции литой переход был добавлен перед установкой удлинителей вала трубы. Эти удлинения делают фундамент менее восприимчивым к изгибу, обеспечивают большую боковую способность и большую допустимую нагрузку по моменту, чем материал квадратного вала.

Благодаря широкому ассортименту винтовых свай CHANCE, инженеры смогли решить свои задачи по установке, используя лучшую технологию для конкретного применения.

«Из-за поперечных нагрузок в области насыпи в устое и слоя булыжника в почве ниже, который требовал спиральной выдвижной микросваи SS200, это было идеальное место для перехода от материала квадратного ствола SS200 2” к RS4500.337 Материал вала трубы с наружным диаметром 4-½ дюйма», — сказал Брэд Салливан из Structural Anchor Supply, дистрибьютора CHANCE, предоставившего материал для винтовой сваи для этого проекта.

3. Сертифицированные установщики

Компания Atlas Foundation Company была сертифицированным установщиком CHANCE для фундамента моста. Команды, устанавливающие продукты CHANCE, проходят как онлайн, так и личное обучение, чтобы убедиться, что они понимают инструменты, методы и устранение неполадок в любой ситуации установки. Atlas специализируется на фундаментах глубокого заложения и работает на Среднем Западе с 1968 года. Узнайте, как стать сертифицированным установщиком CHANCE, что даст вам преимущество в виде качественного обучения и возможности предложить гарантию на продукт, что обеспечит спокойствие каждому покупателю.

Узнайте, как стать сертифицированным установщиком CHANCE

4. Инструменты для установки

Установка заняла 14 дней, включая испытания и сварку. 14 цементированных комбинированных свай SS220/RS4500.337 были установлены с помощью динамометрической головки 18 K на экскаваторе Cat 311.
