Как подключить УЗО и автоматы правильно

УЗО – это устройство защитного отключения, его предназначение – это защита людей от поражения электрическим током в случае поломок электрического оборудования, или непроизвольном контакте с металлическими частями электрического оборудования при утечке тока. Также, оно может защитить электросеть от возгорания проводки во время пробоя тока на корпус или землю.

• Способы подключения в частном доме и квартире ↓
• Подключение к однофазной сети однополюсных и четырехполюсных УЗО ↓
• Место установки ↓
• Как подключить УЗО и автоматы? ↓
• Возможные ошибки и их последствия ↓

УЗО представляет собой быстродействующий выключатель. В основу его работы положено сопоставление силы тока на входе и выходе объекта защиты. То есть ток, текущий в фазном и нулевом проводе должны иметь одинаковое значение при однофазном подключении.

Если у вас три фазы, то сумма токов в трех фазах, равна сумме токов нулевого провода. Если показатели имеют разное значение, то это значит, что в цепи присутствует ток утечки.

Датчики тока, используемые в УЗО, изготовляют на трансформаторах тока, построенных на тороидальных сердечниках. Пороговые защитные элементы срабатывания изготовляют преимущественно на магнитоэлектрическом реле с большой чувствительности.

Хотя, в последнее время набирают популярность устройства защитного отключения, сделанные с применением специальных электронных схем. Такая схема приводит в действия защитный пружинный механизм, разрывающий электрические контакты цепи при возникновении внештатных ситуаций.

Способы подключения в частном доме и квартире

Решив поставить УЗО в своей квартире и доме, в первую очередь, надо правильно выбрать его параметры. Прежде всего, обращайте внимания на токовую нагрузку, и для каких целей выбран прибор.

Если есть необходимость защиты только одного прибора, например стиральной машины или бойлера, то можно ограничиться номинальным током прибора с небольшим запасом.

В случае установки прибора на всю квартиру или дом, надо просуммировать величину всех нагрузок, и выбрать подходящее значение. Второй величиной будет дифференциальный ток, при достижении которого, будет срабатывать защита. После сделанного выбора, остается одно – правильно подключить УЗО.

Подключение по линии фазы:

Как видно по рисунку, УЗО установлено после входного автомата и счетчика электроэнергии. После, УЗО фазный провод идет на автоматические выключатели, контролирующие разные группы нагрузки. Далее, после выключателей, он разводится к осветительным приборам и розеткам.

По линии нейтрали, провод идет на клеммную колодку, после нее, он разводится к устройствам потребителям.

Данная схема не имеет нулевой шины, что характерно для старых квартир и домов. В таких случаях, лучше может подойти схема с применением нескольких УЗО для защиты отдельных потребителей.

Подключение к однофазной сети однополюсных и четырехполюсных УЗО

Четырехполюсный УЗО в однофазной сети

Фактически, принцип подключения однополюсного УЗО показан в приведенной выше схеме. Является самым распространенным для однофазной цепи. Используя её как пример, можно спокойно делать установку у себя в квартире или загородном доме.

Главное, не попутать местами подключения фазного и нулевого проводов. Обычно, для входящего фазного провода, используется на корпусе обозначение 1, для исходящего фазного провода обозначение 2. Для обозначения нулевого провода используют обозначение N.

Применения четырехполюсного УЗО в однофазной цепи, в большинстве случаев нерентабельно. Его можно использовать в качестве временной замены, или в случае, когда ожидается скорая модернизация на трехфазную сеть.

Далее, по аналогии с однополюсным подключением. Нулевой провод подключаем к клемме с обозначением N. Фазу желательно подключить к клемме в цепь, которой включена кнопка Тест. В большинстве случаев, она расположена рядом с нулевой цепью. Желательно, не реже раза в месяц проводить проверку с помощью кнопки.

Место установки

Обычно, место установки УЗО в электрощите. В нем расположены различные устройства для учета и распределения электрической энергии напряжения до 1000 В. В электрощите наряду с УЗО, установлены автоматические выключатели, электрический счетчик, распределительные клеммные колодки, и другие электрические приборы.

Если у вас имеется установленный электрощиток, то для установки устройства защитного отключения понадобится минимальный набор электрика. В него войдут пассатижи, бокорезы, набор отверток, маркер.

В редких случаях, может понадобится набор торцевых ключей, и электрический тестер. УЗО устанавливается на DIN-колодку. Если на имеющейся колодке нет места, то понадобится установить дополнительную.

Как подключить УЗО и автоматы?

Перед началом работ по подключению, рекомендуют нарисовать принципиальную схему подключения. Далее, задача будет в размещении всех приборов в электрощите.

Двухполосный выключатель

Пошаговое руководство:

1. Современные электроприборы имеют модульную конструкцию. Для их установки предназначены специальные монтажные DIN-рейки. Их использование делает процесс монтажных работ намного проще. Выключатели, устройства защитного отключения и многое другое оборудование, имеет крепление для установки на такой рейке.
2. Далее, размещаем на местах крепления в электрощите все необходимые приборы и детали. После этого, руководствуясь ПУЭ, проводим подключение приборов согласно схеме.
3. На входе электроэнергии в щиток, должен стоять двухполосный автоматический выключатель. Его главная задача – защищать электросчетчик от коротких замыканий, перегрузки, и давать возможность проводить работы по замене оборудования.
4. Входной автомат также служит ограничителем максимальной мощности потребления квартиры или дома. Его номинал выбирается согласно максимально разрешенному значению потребляемой мощности. Монтируют входной автомат на верхнюю DIN-рейку.
5. После входного автоматического выключателя, подключаем электрический счетчик. Для подключения счетчика надо открутить пломбировочный винт, и снять нижнюю крышку. Под ней будет группа контактов. Обычно, схема подключения контактов располагается на внутренней стороне крышки. Если её там нет, посмотрите в инструкции к прибору. Контакты электрического счетчика имеют по два прижимных винта для каждого подключаемого провода. Их задача – обеспечить надежный контакт. После подключения, счетчик пломбируется, и доступа к контактам не будет.
6. В большинстве счетчиков, на первый контакт приходит питающая фаза. Ко второму подключают отходящую фазу. К третьему приходящий нулевой провод. К четвертому отходящий нулевой провод.
7. После счетчика, подключают УЗО. Контакты на устройстве обычно промаркированы. На верхние контакты подают входящее напряжения. Соответственно, снизу прибора подключаются контакты, которые пойдут последующим автоматическим выключателям, и другим приборам. В данном случае, необходимо соблюдать полярность. На контакт фазы, должна приходить фаза, а не ноль.
8. После завершения монтажа, необходимо проверить УЗО на работоспособность. Для этой цели, на приборе расположена кнопка Тест. При её нажатии, происходит имитация тока утечки. Прибор должен сработать, отключив подачу напряжения.

Возможные ошибки и их последствия

Больше всего происходит ошибок на этапе монтажа, особенно если его делают непрофессионалы:

1. Неправильное подключение подающих контактов. Часто, ноль путают с фазой.
2. Подача питающего напряжения снизу устройства. При этих ошибках, прибор может выйти из строя.
3. Нельзя соединять между собой нулевые выходы нескольких устройств. В результате этого, прибор утратит свою чувствительность, и не сможет правильно среагировать при возникновении опасных ситуаций.
4. Также, следует помнить, что недопустимо соединять в розетках нулевой провод с заземлением. Это также приведет к сбоям в работе.
5. Нельзя заводить питающие контакты с разных сторон устройства, например, подающую фазу снизу, а подающий ноль сверху. Устройство будет работать неправильно.

Если вы планируете установить одно устройство, то ставьте его сразу после электрического счетчика. Проблемой в этом случае будет полное обесточивание квартиры, в случае утечки тока. Электричество не заработает до тех пор, пока не устранят утечку.

В случае, если у вас много различных зон потребления электричества, установите несколько устройств. Это поможет вам уменьшить зону поиска поломки, и обеспечит комфорт в других зонах.

Следует заметить, что устанавливать такие устройства в цепи пожарной и других аварийных сигнализаций запрещается правилами безопасности.

Статья была полезна?

0,00 (оценок: 0)

УЗО в частном доме – зачем нужно, сколько ставить и как подключить

Для начала рассмотрим такие вопросы как:

• нужно ли узо в частном доме;
• как его выбрать и установить.

Что касается первого – УЗО нужно всегда, поскольку оно обеспечивает безопасность при нарушении изоляции и предотвращает поражение человека электрическим током. Полное его название – устройство защитного отключения говорит само за себя.

Защитное УЗО обязательно устанавливается на линии электропроводки с подключенными розетками.

На освещение такую защиту устанавливают реже, поскольку вероятность поражения током в таких цепях низка, если правильно подключен выключатель и вы не будете под напряжением менять лампочки в светильниках и устранять возникшие неисправности.

Кроме того, на вводе в частный дом, особенно деревянный, рекомендуется ставить УЗО, общее для всей электропроводки (оно называется вводное или противопожарное).

Его задача – автоматическое отключение электричества при длительных утечках тока и предотвращения нагрева и возгорания в местах возникновения неисправностей.

Такой ток возникает при снижении сопротивления изоляции проводки до значений, не вызывающих короткого замыкания и, как следствие, срабатывания автоматического выключателя.

Следует заметить, что утечки существуют всегда, но при превышении 100- 300 миллиампер может послужить причиной пожара.

Именно на такие значения рассчитаны противопожарные устройства защитного отключения. Этот параметр называется током уставки или дифференциальным.

Защитные УЗО имеют ток отключения 10-30 мА. Чем ниже предел, тем выше вероятность ложного отключения, поэтому на практике предпочитают значения в 30 миллиампер. Это вполне допустимо, поскольку смертельным для человека считается ток в 100 мА, то есть защита будет вполне эффективной.

Логично предположить, что если защитными устройствами в частном доме оборудованы все без исключения линии электропроводки, то вводное вроде как не нужно.

УЗО бывают двух типов:

• электронные;
• механические.

Профессионалы отдают предпочтение вторым.

Более подробно про принцип действия и виды устройств защитного отключения написано здесь.

Общие рекомендации по выбору:

• на вводе в частный дом ставить УЗО на 100-300 мА;
• в качестве защитных использовать устройства с током сработки 30 мА.

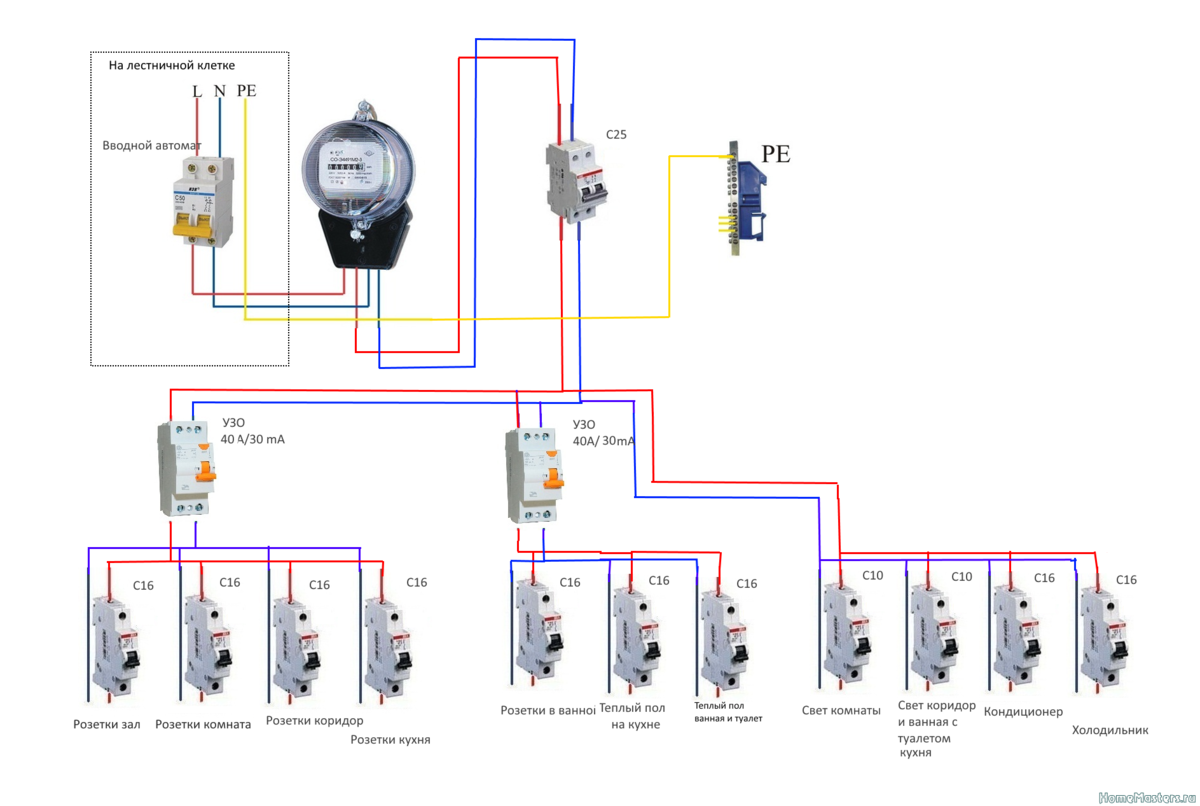

Схемы подключения УЗО в частном доме ничем не отличаются от схем для квартиры, дачи и пр.

Они приведены на соответствующих страницах этого сайта, но для удобства я продублирую их в этом материале.

Подключение УЗО без заземления, если его правильно выполнить, в частном доме не менее эффективно, чем при наличии заземляющей шины (рис. 1).

В этом случае нужно использовать розетку с контактом заземления, который подключить отдельным проводом в точку А, обязательно перед автоматом защитного отключения и на нулевой провод.

В этом случае при подключении в розетке устройства с утечкой на корпус (естественно, оно должно иметь соответствующую вилку), часть тока пойдет в обход нулевого проводника мимо УЗО, что вызовет его срабатывание.

Обратите внимание – защита сработает даже при отсутствии прикосновения в корпусу неисправного прибора – в этом несомненный плюс такой схемы.

Подключение без заземления можно упростить (схема на рис. 2).

В этом случае защита сработает при прикосновении человека к корпусу, на который попадает фаза. Утечка пойдет через тело, что неприятно. Но если утечка небольшая, то, возможно вы даже ничего не заметите.

Вернемся к началу статьи. Если устанавливается вводное устройство защитного отключения, то минимум УЗО будет два:

• противопожарное;
• защитное.

Но давайте посмотрим, сколько защитных приборов нам нужно.

Если помните, я писал, что естественные утечки есть всегда. Их величина зависит от тока нагрузки, длины линий проводки, качества изоляции.

Точное их значение можно определить только измерением, что не всем подходит. Существуют расчетные методики, согласно которым

Iут (мА)=0,4*Iнагр (А)+ 0,01*L (м), где:

• Iнагр – ток нагрузки;
• L – длина линии.

Для стабильной работы устройства защитного отключения ток утечки не должен превышать 1/3 тока уставки. Для УЗО на 30 мА – это 10 миллиампер.

Преобразуем исходную формулу для определения тока нагрузки на одно УЗО (для небольших длин линий второй частью формулы можно пренебречь, что мы и сделаем):

Iнагр=Iут/0,4.

Iнагр берется в Амперах, Iут в мА. В результате получаем, что одним УЗО можно защитить линию в 25 Ампер или несколько цепей, но с таким же суммарным током.

Подробнее в материале про то, сколько автоматов (линий) можно подключить к одному УЗО на этой странице.

В завершение несколько ссылок на полезные материалы:

• отличия узо и дифавтомата;
• электропроводка в частном доме;
• подключение УЗО.

  *  *  *
