Чтобы понять, какой провод выбрать для конкретных целей, необходимо узнать множество нюансов. В первую очередь, стоит выяснить, а провод ли нужен? Еще со времен СССР существует разница, в том числе и в цене, касающаяся провода и кабеля, о существовании которой многие даже не догадываются. Однако четкой классификации на этот счет все-таки нет. На разных ресурсах, во всевозможных справочниках можно отыскать информацию по конкретным маркам, но не об изделии в целом. Решая вопрос, как и какой кабель правильно выбрать, стоит смотреть на параметры и технические характеристики.
Особенности выбора
Чтобы выбрать наиболее подходящий тип товара, необходимо отталкиваться от критериев:
- сфера применения;
- марка кабеля;
- сечение;
- материал изделия;
- гибкость шнура.
В интернет-магазине вы сможете выбрать наиболее оптимальный вариант продукции по самым разумным ценам.
Если вы сомневаетесь, какой именно кабель нужен, то наши специалисты смогут помочь сделать правильный выбор, учитывая назначение, условия применения, бюджет.
Расчет сечения
Существует большое множество различных справочных таблиц, что указывают, какое сечение жилы необходимо для конкретной нагрузки на электросеть, но большинство электриков используют простую формулу расчета: сечение медного шнура в 1 кв. мм. способно пропустить сквозь себя 10 Ампер или 2,2 киловатт (мощность равная 10А х 220В). Таким образом, можно посчитать, что нагрузка, допустим, в 8 кВт – это 36А. То есть для аналогичного объема тока достаточно изделия с размером в 4 кв. мм. Однако эта формула подходит в том случае, если сечение не выше 6 кв. мм. Для больших значений стоит пользоваться специальным таблицами из справочной литературы.
Следует заметить, что при одинаковой нагрузке размер шнура из алюминия будет примерно на 30-40 % больше медного.
При подсчете круглой жилы следует использовать следующую формулу: S = π × r2 (π – 3,14; r – радиус).
Когда в жиле несколько проволок, то размер приравнивается к сумме сечений этих проволочек. Радиус нужно замерять штангенциркулем или микрометром.
Говоря о том, какой нужен запас, нужно знать меру, ведь учитывается предел простых бытовых розеток.
Материал изделия
Большинство продавцов всегда будут утверждать, что медь лучше, чем алюминий. Однако мы решили поделиться с нашими клиентами правдивой информацией, и сравнить эти два материала.
Итак, решая вопрос о том, какой вариант товара лучше выбрать, многие обращают внимание на его долговечность. В среднем, и медный, и алюминиевый кабель в одном слое изоляции прослужит 15 лет, в двойной изоляции – 30 лет.
Прочность у меди несколько выше, и это правда: медь способно выдержать больше 80 перегибов, а алюминий 12. Но, если кабель покупается, к примеру, для проводки в квартиру или дом, когда планируется его закладка в стену, этот параметр вообще не важен. Если же речь идет о каком-то наружном применении, то действительно лучше выбрать медный провод.
Многие приводят в защиту меди аргумент о быстром окислении алюминия. Алюминий окисляется быстро, это ухудшает контакт. Но глубже верхнего слоя окисление не идет, потому провод сохраняет возможности на длительный срок не хуже меди. Также можно применять герметизирующую пасту (снять окисленный слой и намазать средством), и это эффективнее меди.
И последний нюанс – это стоимость. Провод из алюминия в 3 раза дешевле, чем из меди. Именно по этой причине, когда вы принимаете решение о том, как правильно выбрать провод, отталкивайтесь от условий его эксплуатации и ваших финансовых возможностей.
Иногда по определенным причинам приходится соединять медные и алюминиевые провода. В этом случае обязательно используйте клеммник, чтобы они не соприкасались между собой, дабы в будущем не произошло замыкание.
Гибкость кабеля
Обычно, гибкий кабель является многожильным, а жесткий – одножильным. По гибкости провода бывают 7 классов: 1 класс – моножила, 7 класс – наиболее гибкий вариант.
Когда решаете, какой тип шнура лучше выбрать, учитывайте, что с увеличением класса гибкости изделия растет и цена. Жесткий кабель нужен для проводки в здании, кладки в землю, а гибкий – для подключения разных приборов и агрегатов (и осветительные).
Маркировка проводов
Следует выделить такие марки:
- Кабель NYM – имеет дополнительный шар мело-резинового изоляционного материала, который не позволяет образовываться трещинам при использовании в неблагоприятных условиях. Применяется в промышленности, скрытом и открытом стационарном монтаже.
- ПВС – гибкий провод из меди с круглым сечением и перекрученными жилами. Используется при подсоединении бытового оборудования и приборов.
- ВВГ – силовой вариант кабелей, используется в сухих или влажных производственных комнатах и цехах, на кабельных эстакадах и блоках.
- ВВГнг – силовой кабель, который отличается от предыдущего варианта тем, что его изоляция содержит негорючие компоненты. Это позволяет применять его на объектах для увеличения электробезопасности, а также на открытом воздухе.
Особенности выбора шнура для электропроводки
Для проводки сети в квартире или доме надо выбирать непосредственно электрокабель, у которого трехжильный проводник. Проводка в квартире, доме обязательно должна предусматривать заземление. Если оно отсутствует, но планируется замена электропроводки в квартире, то все равно выбирайте трехжильный проводник и заизолируйте его.
Для проводки в квартире, доме стоит выбирать медные кабеля, ведь алюминиевый вариант запрещен по правилам безопасности в таких случаях.

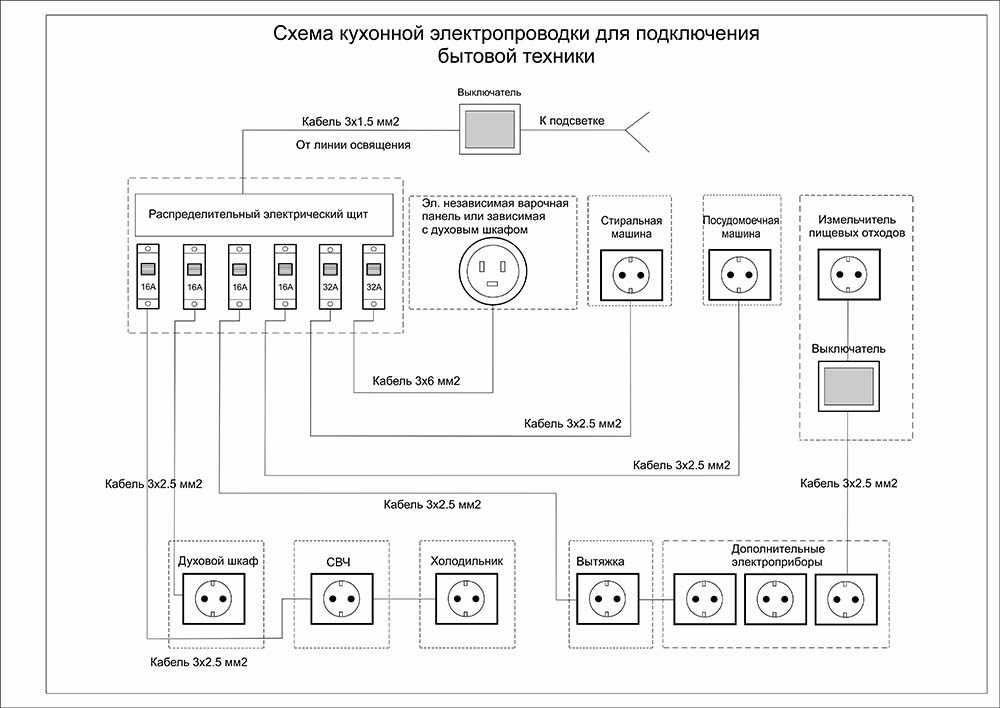

Чтобы выбрать провод для проводки в квартире, следует тоже учитывать сечение. Расчеты приблизительно такие же, как и выше. Как правило, для освещения выбирают провода 1,5 кв. мм, а для розеток 2,5 кв. мм, для остальных электроприборов – от 4 кв. мм.

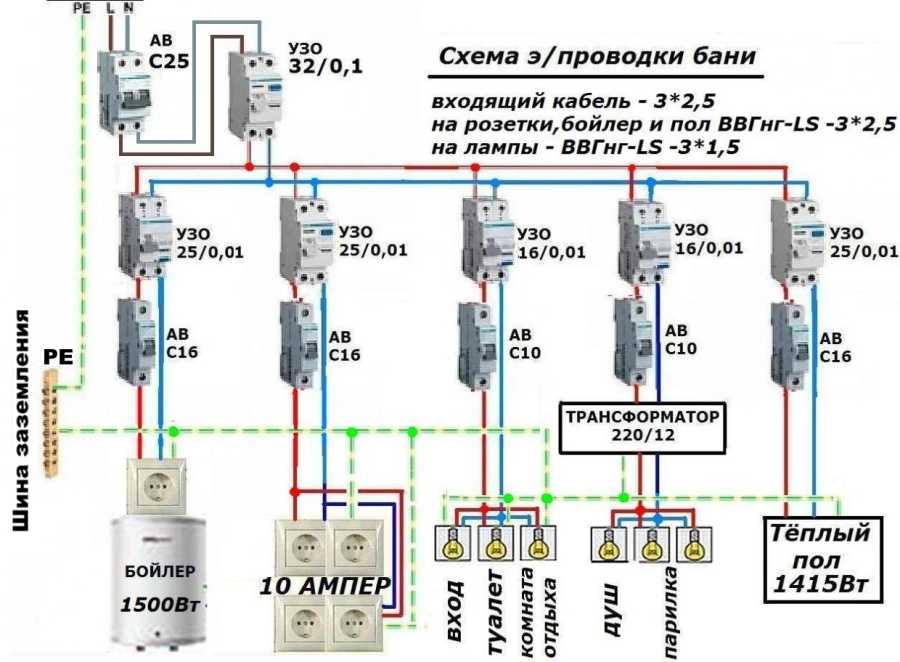

Для домашней проводки в квартире стоит выбрать марку провода ВВГ, ВВГнг или NYM, а в банях и саунах – термостойкие провода типа РКГМ, на улице – СИП.
В нашем интернет-магазине вы можете правильно выбрать и купить любой вариант провода для ваших целей.
Если вы не знаете, как правильно выбрать кабель, то наши специалисты вам в этом помогут. Цены на изделия вполне доступные, есть быстрая доставка в Киев, Харьков и другие города Украины.
Как правильно выбрать провод для электропроводки?
Главная
Обзоры и советы
Статьи
Как правильно выбрать провод для электропроводки?
Для начала разберемся с основными понятиями. Электрическая сеть предназначена для передачи и распределения электрической энергии. В зависимости от исполнения и назначения сети имеют разные названия (воздушные, кабельные). В данный момент нас интересует электрическая проводка. Итак, силовая и осветительная распределительная сеть, расположенная внутри зданий или по наружной поверхности стен, а так же дворов и прочих прилегающих территорий называется электропроводкой. Сеть прокладывается с помощью изолированных проводов или кабелей с максимальным сечением до 16мм2, напряжением до 1000 В. Есть два основных вида проводки: открытая (проложенная по поверхности стен, потолков) и скрытая (проложенная внутри перекрытий, балок, стен).
К замене электропроводки в помещениях стоит подходить максимально ответственно и внимательно, чтобы избежать нежелательных последствий в связи с ошибками в выборе проводов. Выбор кабеля для электропроводки — это не тот случай, когда нужно пытаться экономить. Ведь некачественный провод, изготовленный с отклонениями от технического процесса, может привести к замыканиям, пожару, потере имущества и прочим неприятностям.
Эта статья расскажет и поможет разобраться в основных характеристиках, по которым в дальнейшем будет сделан выбор — сечении, материалах и прочих немаловажных факторах.
Выбор материала
Первое, на что стоит обратить внимание при выборе кабеля (провода) — это материал из которого он изготовлен. Варианта тут два — медь и алюминий. Расхождения мнений тут быть не может — все специалисты единогласно рекомендуют использовать именно медь при монтаже проводки в жилых, коммерческих и производственных помещениях. По сравнению с алюминием у меди много преимуществ.
Она меньше подвержена коррозии и имеет большую проводимость, да и просто более надежна в эксплуатации. Алюминий, конечно, поможет сэкономить — это более дешевый материал. Но на этом его плюсы заканчиваются. По сравнению с медью он более хрупкий, имеет свойство ломаться в местах сгиба и даже крошиться. При контакте с воздухом алюминий быстрее окисляется, на нём образуется окисная пленка, которая плохо проводит ток, искрит, и может привести к замыканию. Думаю после прочтения всего вышеперечисленного сомнений в выборе остаться не должно. Экономить на безопасности в данном случае бессмысленно и недальновидно.
Выбор сечения кабеля
Итак, после того как мы определились с материалом, перейдём к выбору правильного сечения провода. При выборе сечения нужно исходить из принципа — чем больше напряжения будет на сеть, тем больше должно быть сечение кабеля. Очевидно, что нагрузка на квартиру и загородный дом или , тем более, производственное помещение будет значительно различаться.
Для электропроводки квартиры используйте медные провода с сечением от 1.5 мм до 2.5 мм.
В загородном доме с большими площадями можно использовать провода с сечением от 4 до 6 мм. Если вы по каким-то причинам выбрали не медный провод, обязательно учитывайте, что при том же сечении жилы алюминиевые провода выдерживают меньшую нагрузку, то есть нужно брать провод с большим диаметром. В случае если сечение выбрано меньше, чем необходимо, провод будет постоянно греться, контакты будут гореть, возможно, появление неприятностей в распределительных коробках, так как в результате сильного нагревания проводов свойства изоляции ослабеют, и может произойти короткое замыкание. Поэтому, при выборе сечения провода выберите сечение с запасом, чтобы в случае увеличения нагрузки уменьшить вероятность перегревания кабеля. Расчет сечения кабеля необходимо доверить специалисту.
Изоляция
Каждый провод состоит из жил (от 2 до 4). Лучше всего обеспечивают безопасность сети трехжильные провода.
Изоляцию лучше выбирать двойную по простой причине, если первый слой изоляции придет в негодность, его функции возьмет на себя второй.

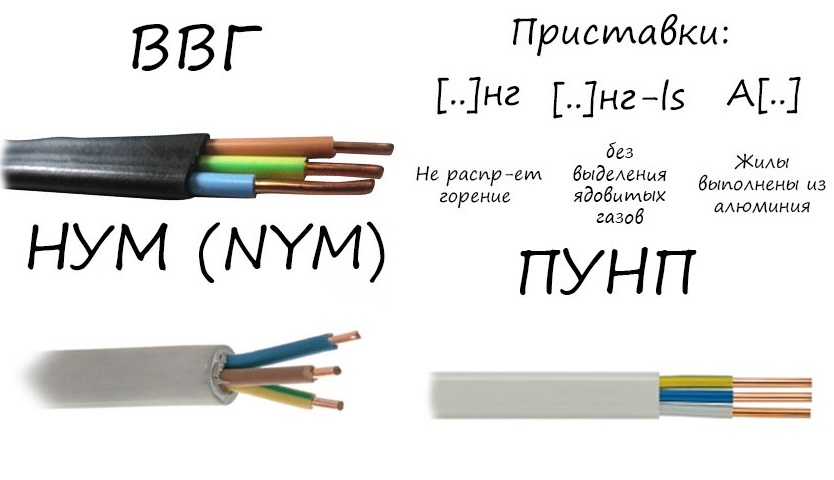

Основные марки кабеля
Итак, осталось выбрать марку кабеля. Есть несколько основных марок, используемых при монтаже:
NYM — медный провод, состоящий из однопроволочных жил, имеет изоляцию и оболочку из ПВХ и промежуточный заполнитель. Сам кабель круглой формы, очень удобен в использовании и монтаже за счет мягкости и простоты разделки.
ПВС — многопроволочный кабель круглой формы. Легко гнется. Состоит из скрученных отожженных медных жил с ПВХ изоляцией. Внешняя оболочка выполнена из этого же материала. Рекомендуется использовать этот вид провода не для прокладки электропроводки в комнатах, а в качестве сетевого провода для бытовых приборов. Монтаж данных проводов рекомендуют проводить в диапазоне температур от + 15 до + 40 по Цельсию. Однако есть некоторое неудобство, связанное с тем, что многопроволочные жилы рекомендуется облуживать для присоединения к клеммам электроустановочных изделий.
ВВГ — силовой кабель, в основном используется для монтажа проводки в загородных домах. Состоит из медных, однопроволочных жил с ПВХ оболочкой, с внешней изоляцией из того же материала. Форма кабеля круглая или плоская, он компактен, и хорошо укладывается в штробы и кабельные каналы. Набирает популярность модификация кабеля ВВГ с маркировкой «ВВГнг», где «нг» означает, что он не горючий. В изоляции провода содержатся дополнительные противопожарные компоненты, что делает его хорошим выбором для использования в жилых и офисных помещениях. Особенностью ВВГ кабеля является так же возможность использовать его в помещениях с повышенной влажностью (в ваннах, бассейнах, саунах).
ПУНП — разновидность ВВГ кабеля с однопроволочными жилами из меди и изоляцией из ПВХ. Главное отличие в том, что слой изоляции в нём меньше, и сечение жилы обычно тоньше за счет этого снижается цена и объем. Мы не рекомендуем использовать этот кабель при монтаже проводки в жилых помещениях.
Общие рекомендации
При монтаже постоянной проводки лучше использовать одножильный провод, он меньше подвержен коррозии, чем многожильный. Кабели с резиновым покрытием лучше не использовать в солнечных местах, резина быстро постареет и покроется микротрещинами. ПВХ трескается на морозе, поэтому на улице используйте кабель с покрытием из полиэтилена.
Правильный выбор электрического провода
К
Тимоти Тиле
Тимоти Тиле
Тимоти Тиле имеет степень младшего специалиста в области электроники и является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях.
Узнайте больше о The Spruce’s
Редакционный процесс
Обновлено 05.10.22
Рассмотрено
Ларри Кэмпбелл
Рассмотрено
Ларри Кэмпбелл
Ларри Кэмпбелл (Larry Campbell) — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях.
Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.
Узнайте больше о The Spruce’s
Наблюдательный совет
Дж. Дж. Гуэн / Getty Images
Мы все сделали это. Зайдите в строительный магазин и отправляйтесь в отдел электротехники, чтобы купить электрический провод для проекта, который у нас есть дома. В большинстве случаев мы понятия не имеем, чем один тип провода отличается от другого. Более того, мы не смогли отличить 100-амперную и 200-амперную проводку, не говоря уже о разнице между 20-амперной и 30-амперной проводкой. Этого простого набора фактов достаточно, чтобы мои волосы встали дыбом на затылке, когда я опасаюсь опасностей, связанных с электрическим пожаром.
Может быть, это просто расширение цепи для дополнительной розетки или двух, или, может быть, это подземный подвод к бассейну, который вы только что добавили? В любом случае, дело в том, что сейчас вы в магазине смотрите на провод, какой именно вам подходит? Какой размер провода мне нужен? Важен ли цвет?
Существуют не только различные типы проводки, как внутренней, так и наружной, а также подземная проводка и специальные типы, например, термостойкая и коррозионностойкая проводка.
Если этого недостаточно, чтобы различить различия, есть также медная и алюминиевая проводка. Каждый из них имеет свои уникальные размеры проводов и пропускную способность.
Хотя в прошлом использовалась алюминиевая проводка, сегодня в домах используется медная проводка. Алюминиевая проводка часто нагревалась под нагрузкой, что приводило к ее ослаблению в соединениях, а иногда и к возгоранию электропроводки. Те соединения, которые уже есть в домах, могут работать вечно нетронутыми и не перегруженными, но я бы посоветовал обновить электропроводку, заменив проводку на медь.
Окрашивание проводов делает их красивыми, верно? Ну, может быть, но настоящая причина выбора цвета проводов заключается в том, чтобы идентифицировать их по назначению. Зеленый провод всегда используется для заземления! В прошлом, и я лично видел это, работая над олдскульным проектом. «Горячие» провода, питающие ответвления, на самом деле были зеленого цвета. Я был ошеломлен! Все, чему меня учили о цветах проводов, теперь было красным флажком, и осторожность стала словом, работающим над схемой.
При работе с проводкой NM цвета обычно черные и белые для двухпроводной проводки и красный, черный и белый для трехпроводной проводки. В большинстве случаев черные или черно-красные провода используются в качестве горячих проводов для фидеров или дорожных проводников. Белый обычно нейтрален, но не во всех случаях. Видите ли, иногда третий провод, будучи белым проводом, используется как «горячий» или «переключатель» в цепи.
В этих случаях вам нужно обмотать конец провода изолентой, чтобы идентифицировать его как таковой. Это гарантирует, что никто не перепутает его использование и не привяжет к нулевым проводам. Поскольку просто глядя на провода трудно, если вообще возможно, различить разные размеры и типы, провода имеют что-то особенное на своем покрытии, чтобы сказать нам, что это за проводка на самом деле.
Чтобы помочь вам понять правильный выбор, производители маркируют внешнее покрытие проволоки типами и калибрами проволоки. Видите ли, изоляция, покрывающая провод, рассказывает историю о самом проводе.
Наряду с проводами разных размеров, в доме используется множество типов проводов. Знание того, какой тип провода использовать, так же важно, как и определение надлежащего калибра, предела силы тока и максимального предела мощности электрического провода, который вы выбираете.
советов по выбору правильного провода и кабеля для дома
21 марта 2022 г.
От администратора
Комментарии отключены
кабель для дома, кабели polycab, провод polycab, провод для дома
Если вы хотите построить электрическую систему для нового дома или изменить ее для существующего помещения, вам необходимо выбрать правильный тип провода или кабелей, чтобы обеспечить безопасность и долговечность. Сделайте свой дом безопасным и защищенным от поражения электрическим током, выбрав правильный тип проводов или кабелей. На рынке вы найдете различные типы проводов, но какой из них вы выберете? Часто бывает сложно выбрать нужный провод. Следовательно, чтобы преодолеть эту трудность, здесь мы представляем советы по правильному выбору проводов/кабелей для вашего дома.
1. Проверьте изоляцию провода
Выберите трехслойный электрический провод. Среди трех слоев первый слой является водостойким, второй — термостойким или высокотемпературным, а третий — огнестойким. Кроме того, максимальная температура, которую выдерживает изоляция без плавления, должна составлять +100°С. Этот фактор имеет решающее значение для обеспечения безопасности и надежности электросистемы вашего дома.
2. Выберите высококачественный материал
Как правило, электрические провода или кабели изготавливаются как из алюминия, так и из меди. Но, когда вы выбираете провода для своего дома, вы всегда должны отдавать предпочтение только медным проводам. Кроме того, выбирайте провода с несколькими жилами вместо одножильных. И самое главное, электрический провод должен иметь маркировку ISI, что свидетельствует о высшем качестве. Провода хорошего качества будут безопасными и долговечными, так что вы сможете защитить свое помещение, а также сэкономить на затратах.
3. Цвет изоляции проводов
Выберите красную, желтую и синюю изоляцию для трех фаз. Черный провод для нейтрали и зеленый для заземления. Как правило, трехфазные провода имеют черный, красный и синий цвета, а нейтральный — серый или белый. И зеленый провод используется для заземления.
4. Выберите правильный размер кабеля
На выбор размера кабеля влияют три фактора. Во-первых, регулирование напряжения. Во-вторых, рейтинг короткого замыкания, А, пропускная способность по току. Эти факторы необходимо оценить перед выбором размера кабеля! часто упускают из виду номинальное значение короткого замыкания и коэффициенты регулирования напряжения. Такое упущение может привести к опасности для вашего имущества и повреждению самого кабеля.
Кроме того, всегда следует выбирать фирменные электроприборы, обеспечивающие максимальную безопасность и качество. Поскольку вы вкладываете огромную сумму денег в систему электропроводки для своей собственности, рекомендуется выбрать правильный тип провода для правильного местоположения.
