Схемы горячего и холодного водоснабжения в многоэтажном доме: Горячее водоснабжение многоквартирного дома – правила организации, схемы сетей и температурные нормы

*¿>.<! Как так происходит, мы рассмотрим в следующий раз, а сейчас для того чтобы всё правильно понять, мы сперва узнаем как устроена система водоснабдения в многоэтажке.

Давайте разбираться.

Холодное водоснабжение или ХВС

Местная насосная станция подаёт воду в магистраль из сети водоканала. Большая подающая труба входит в дом и заканчивается задвижкой, после которой идёт водомерный узел.

Если говорить коротко, то водомерный узел состоит из двух задвижек, сетчатого фильтра и счётчика.

В некоторых есть дополнительно обратный клапан

и обвод водомера.

Обвод водомера представляет из себя дополнительный счётчик с задвижками, который может питать систему, если основной водомер обслуживается. После счётчиков вода подаётся в домовую магистраль

где распределяется по стоякам, которые ведут воду в квартиры по этажам.

Какое давление в системе?

9-ти этажки

Дома высотой до 9 этажей  имеют нижний розлив снизу вверх. Т.е. от водомера по большой трубе вода уходит по стоякам до 9-го этажа. Если у водоканала настроение хорошее, то на вводе нижней зоны должно быть примерно 4 кг/см2 . С учётом падения давления в один килограмм на каждые 10 метров водяного столба жители 9-го этажа получат  приблизительно 1 кг давления, что считается нормой. На практике же в старых домах давление на вводе составляет всего 3,6  кг. И жители 9го этажа довольствуются ещё меньшим давлением чем 1кг/см2

12-20 этажей

Если дом выше 9-ти этажей, например 16 этажей, то такая система делится 2 зоны. Верхняя и нижняя. Где для нижней зоны сохраняются те же условия, а для верхней  давление поднимают  примерно до 6  кг. Чтобы воду поднять на самый верх в подающую магистраль, а с ней вода стояками идёт до 10-го этажа. В домах выше 20-ти этажей подача воды может делится на 3 зоны.   При такой схеме подачи, вода в системе не циркулирует, стоит на подпоре. В квартире многоэтажки в среднем мы получаем  давление от 1 до 4 кг. Бывают и другие значения но сейчас мы их рассматривать не будем.

Горячее водоснабжение или ГВС

В некоторых малоэтажных домах горячая вода подключена по такой же схеме, стоит на подпоре без циркуляции, этим и объясняется то, что при открытии крана с горячей водой, какое-то время идёт холодная, остывшая вода. Если взять тот же дом в 16 этажей то в таком доме система ГВС устроена иначе. Горячая вода как и холодная  так же подаётся в дом по большой трубе, и после счётчика идёт в домовую магистраль

которая поднимает воду,  на чердак где она распределяется по стоякам и опускается в самый низ в обратную магистраль. Кстати, счётчики ГВС считают не только объём утерянной (потреблённой) воды в доме. Эти счётчикитак же считают потери температуры (гигоколории)

Температура теряется при проходе воды через квартирные полотенцесушители, которые и играют роль стояков.

При такой схеме, горячая вода всегда циркулирует. Стоит вам открыть кран, горячая вода уже здесь.  Давление в такой системе примерно 6-7 кг. на подаче и чуть ниже на обратке для обеспечения циркуляции.

За счтёт циркуляции мы получаем давление в стояке, в квартире 5-6 кг. и тут же видим разницу в давлении между холодной и горячей водой, от 2 кг. Именно в этом и кроется суть передавливания горячей воды в холодную при неисправности сантехприборов.   Если вы обратили внимание, что на горячей воде у вас давление всё же больше чем на холодной, то на вводе холодной обязательно установите обратный клапан, а на вводе горячей можно включить в систему регулирующую арматуру, которая поможет выровнять давление примерно в одну цифру с холодной. Пример установки регулятора давления можно посмотреть тут

Подача горячей воды в многоэтажном доме: сверху или снизу, какими способами подается

Жильцы многоквартирных домов нередко сталкиваются с проблемами горячего водоснабжения: недостаточная температура воды в кранах; холодные батареи отопления.

Знание принципов построения системы водоснабжения позволяет понять, как решаются эти проблемы.

Содержание

• Как подается?
• Сверху или снизу организовано водоснабжение?
• Элементы в системе ГВС
• Разводка ГВС в квартире
• Поломки и неисправности
• Температурные требования
• Заключение

Как подается?

Системы подачи горячей воды подразделяются на два вида: открытые и закрытые. При открытой используется теплоноситель, поступающий из централизованной тепломагистрали в дом, далее вода распределяется по внутридомовым сетям.

Эта схема была разработана и реализована при массовой застройке еще в советский период, доказала свою эффективность, надежность. Большая часть многоэтажного жилого фонда снабжается теплоносителем по этой схеме.

При закрытой используется холодная вода магистрального водопровода. Вода поступает в автономный тепловой узел, где нагревается до нужной температуры, и закачивается в водоразборную сеть.

Основные элементы теплового узла:

• газовые или электрические котлы для индивидуального отопления;
• проточные водонагреватели;
• теплообменники, использующие горячую воду центральных магистральных сетей.

Преимущества:

1. Горячая вода по качеству соответствует требованиям нормативной документации на питьевую воду.
2. Снижается расход централизованного теплоносителя.

Закрытые системы применяются в современном домостроении. Наибольшая эффективность этих систем проявляется при использовании крышных котельных. В этом случае не требуется подключение к теплотрассам.

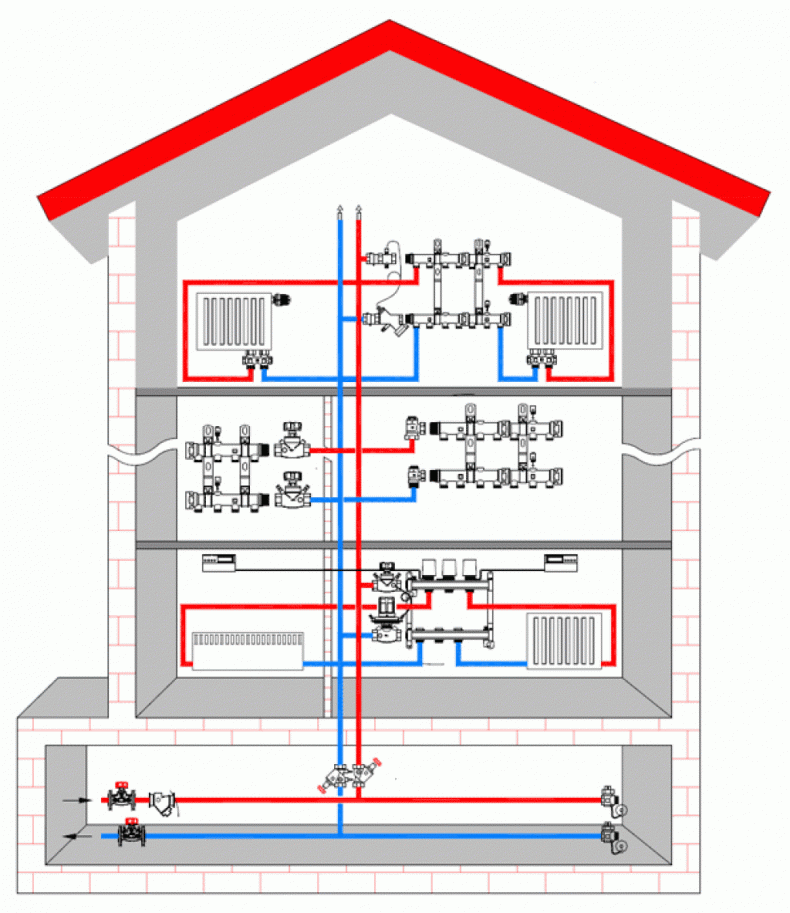

Сверху или снизу организовано водоснабжение?

Магистральный водовод входит в контур жилого дома и заканчивается задвижкой. Внутридомовые сети обеспечивают горячей водой всех потребителей.

Через набор вертикальных трубопроводов (стояков) теплоноситель распределяется по этажам. Применяются два типа разводки: однотрубная и двухтрубная.

Выбор схемы зависит от планировочных решений жилого дома:

1. Вариант подачи воды «снизу» применяется при малоэтажной застройке. В высотных домах с этажностью выше девяти подача теплоносителя осуществляется «сверху». В этом случае обеспечивается достаточное давление горячей воды на верхних этажах.
2. В домах с этажностью выше восемнадцати применяется розлив «снизу», но система отопления делится на две автономные зоны. В верхней зоне за счет избыточного давления обеспечивается подача теплоносителя на последние этажи.
3. В старом жилом фонде сохранились дома, в которых нет циркуляционных стояков — «тупиковые системы». За экономию труб расплачиваются неудобствами: при слабом водоразборе вода остывает, приходиться сливать часть воды.

Элементы в системе ГВС

При кажущейся простоте внутридомовые сети — достаточно сложное инженерное сооружение. Диаметры труб внутренней разводки, количество и мощность подкачивающих насосов рассчитываются таким образом, чтобы давление воды было одинаковым на всех этажах.

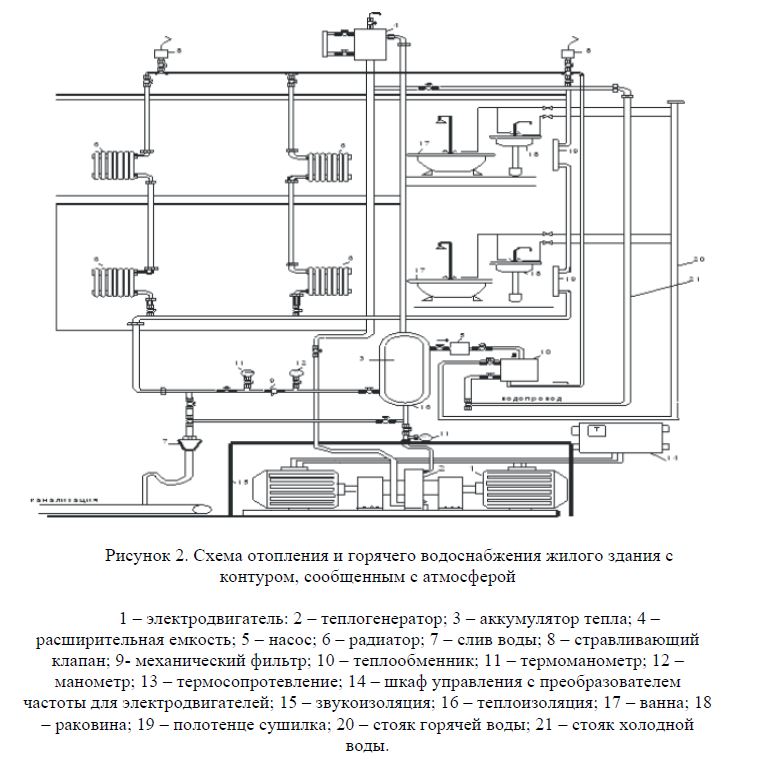

Универсальная схема открытой системы водоснабжения выглядит следующим образом:

Вода из тепломагистрали проходит через водомерный узел, элеватор и поступает в нагревательные приборы. Дополнительные врезки перед элеваторным узлом обеспечивают подачу горячей воды для гигиенических и бытовых нужд.

К элементам системы также относятся:

• дополнительные насосы;
• задвижки,
• вентили;
• клапаны;
• трубопроводы.

Наиболее сложным является элеваторный узел.

Функции узла:

• регулировка параметров отопительной системы;
• при сильных морозах, когда температура магистрального теплоносителя превышает 100⁰ С, обеспечивает возможность переключения подпитки горячей водой между подачей и обраткой;
• экономит магистральный теплоноситель, поэтому водомер устанавливается на обратном трубопроводе.

Разводка ГВС в квартире

Внутриквартирная разводка служит для доставки горячей воды ко всем точкам разбора. В квартирах, как правило, делается один или два ввода горячей воды от общих стояков.

Вентили на этих вводах служат границей раздела зон ответственности, после вентилей за эксплуатацию водопровода отвечает владелец квартиры.

Количество точек разбора индивидуально, не редкость два туалета, биде, душевые кабины, стиральные и посудомоечные машины. При проектировании внутренней разводки необходимо учитывать не только количество точек разбора, но и индивидуальные особенности бытовой техники.

На практике применяются два способа разводки:

1. Последовательная или тройниковая схема: по периметру квартиры прокладывается основной трубопровод, к нему последовательно подключаются все потребители воды. Диаметр основной трубы должен превышать диаметры вспомогательных патрубков.

   Для подсоединения сантехники и бытовых приборов применяются тройники. Такой монтаж целесообразен в малогабаритных квартирах. При большом количестве потребителей водовод становиться слишком длинным и напора воды может не хватать.

2. Коллекторная схема. Для квартир большей площади применима коллекторная схема. Главное отличие этого варианта — наличие коллекторной трубы, в нее поступает вода из общего стояка.

   К коллектору подсоединяются сантехника и бытовые приборы. Объем коллектора должен обеспечивать одновременную работу всех потребителей.

Преимущества коллекторной схемы:

• обеспечивается одинаковое входное давление воды для всех потребителей;
• возможность демонтажа отдельного потребителя без отключения всего водопровода.

Недостатки:

• дороговизна монтажа;
• размещение коллектора требует отдельного места.

При любой схеме квартирной разводки диаметры трубопроводов не должны превышать диаметр общего стояка, в противном случае нарушится водоснабжение других квартир.

Поломки и неисправности

К характерным неисправностям ГВС относятся:

• выход из строя оборудования;
• шумы в работе системы;
• температура отопительных приборов ниже нормы;
• слабый напор горячей воды;
• температурный разброс теплоносителя по этажам дома;
• утечки в соединениях;
• коррозия трубопроводов и запорной арматуры.

Шумы, как правило, вызваны вибрацией неправильно установленных насосов, износом подшипников электродвигателей, ослаблением креплений трубопроводов, выходом из строя регулирующих вентилей.

К понижению температуры отопительных приборов приводят воздушные пробки в самих приборах, разрегулирование элеваторного узла, засоры и нарушение теплоизоляции в отопительных стояках.

Слабый напор воды при отсутствии засоров чаще всего вызывается неисправностями подкачивающих насосов. Своевременное техническое обслуживание повышает надежность системы теплоснабжения.

Температурные требования

Параметры горячей воды в жилом доме регламентируются требованиями ГОСТ 2874-82 и нормами санитарной гигиены.

Эти требования обеспечиваются ресурсными организациями. Температура воды должна быть в пределах 60-75⁰ С.

Попытка использовать в водопроводной сети воду из отопления карается законом.

Заключение

Системы горячего водоснабжения в многоквартирных домах постоянно совершенствуются.

На смену громоздким чугунным трубопроводам приходят современные облегченные конструкции, высокопроизводительное оборудование, измерительная техника, но принципиальные схемы обеспечения горячей водой и теплом жилых домов пока неизменны.

Как выполнить проектирование системы водоснабжения в зданиях с помощью сантехника

С помощью сантехника мы попытались облегчить задачи, которые, хотя и не являются чрезвычайно сложными, часто утомительны и подвержены ошибкам при выполнении анализа и проектирования воды. системы водоснабжения в зданиях.

В этом уроке мы представляем шаги по созданию сети узлов и труб, которые программа использует для проектирования системы водоснабжения, которая будет снабжать жилую квартиру.

Разделы этого руководства:

• 1. Проектная схема системы водоснабжения.
• 2. Указание проектных свойств светильников.
• Добавление фитингов к трубам подачи приспособлений.
• Сохранение конфигурации проекта.
• 3. Таблицы диаметров и эквивалентных длин фитингов.
• 4. Создание системы водоснабжения в вашем проекте.
• Различия между проектными и расчетными условиями в сантехнике.
• 5. Добавление узлов.
• 6. Добавление труб.
• 7. Результаты проектирования.

1 Проектная схема системы водоснабжения

Первым шагом перед началом проектирования системы водоснабжения с помощью Plumber является создание эскиза, на котором показаны трубопроводы и арматура в системе.

Определение трассы, даже если она является частью проекта системы водоснабжения, в основном зависит от суждения проектировщика, архитектурной конфигурации Здания и Сантехнические стандарты в стране происхождения.

Здесь мы выбрали для создания следующую схему:

В этом изометрическом виде:

Что касается этих цифр, мы выделяем различные аспекты:

• Для целей программы узел — это элемент, находящийся в месте соединения двух труб (в качестве тройника, как в случае узлов N1 и N3 в сети ХВС и N2 для обеих сетей). Узел также рассматривается как точка, в которую необходимо подвести сантехнический прибор в сети (остальные узлы на схеме). Нет необходимости определять узел в направлении изменения горизонтальных или вертикальных труб, если только не требуется изменить диаметр труб.
• Узел стояка — точка присоединения, где предполагается вертикальная подводящая труба (сантехнический стояк) Строения или, если водопроводная сеть обслуживается прямым подводом из системы общего пользования, соответствует низовья дома пункт учета воды. В целях расчета и проектирования здесь вы указываете давление подачи (режим расчета) или где программа рассчитает минимальное давление, необходимое для соответствия рабочему давлению наихудшего приспособления водопроводной сети.
• Каждому узлу присваивается уникальное имя или метка. В примере даны узлы с креплениями, их сокращения, а именно: «Ла» унитаз, «Лт» лоток для белья и т.д.

Несмотря на то, что проектируемая система водоснабжения имеет сеть горячего водоснабжения, а сеть холодного водоснабжения необходима только в случае, если светильники получают оба источника, укажите уникальное имя для узла.

Аналогично, в точках перекрытия двух сетей нет необходимости генерировать два узла, как в случае узлов N2 и Htr (нагреватель).

2 Задание проектных свойств приспособлений

Основой метода HUNTER при проектировании систем водоснабжения является определение единиц арматуры в каждой арматуре. В Plumber доступные Fixture уже поставляются с предопределенными значениями для этого параметра, которые могут быть изменены пользователем из Fixtures Manager:

В дополнение к столбцам описания и изображения прибора имеются следующие столбцы:

Единицы крепления (общая, холодная и горячая вода) Колонны.

Соответствует узлам крепления по методу Хантера, используемым в частных и общественных системах водоснабжения. В соответствии с параметром, выбранным в поле «Занятость» вверху, сантехник будет использовать соответствующие групповые значения.

Обратите внимание, что значения в Total F.U. столбец будет использоваться для расчета вероятного расхода труб в водопроводном стояке , если он существует в проекте. Проект системы внутреннего водоснабжения будет выполнен с использованием значений Columns Cold F.U. и Горячий Ф.У. в соответствующих сетях.

Колонка минимального давления

Здесь необходимо указать минимальное рабочее давление, необходимое для работы каждого приспособления .

Как правило, стандарты сантехники устанавливают минимальное значение для всех выходов сантехники, в зависимости от того, являются ли они бачком или промывочным клапаном, но при разработке Plumber мы решили установить различное давление в соответствии с характеристиками каждого сантехнического устройства. В любом случае пользователь может изменить эти значения.

Столбец минимального диаметра

В зависимости от характеристик каждого приспособления диаметр трубы подачи приспособления может различаться, поэтому именно в этой колонке пользователь должен выбрать диаметр трубы подачи приспособления. Этот диаметр считается одинаковым как для труб холодной, так и для горячей воды.

На следующем рисунке выделены, в нашем примере, для кухонной мойки (Ks), трубы подачи приспособления:

Одно из предупреждений, которое покажет сантехник в случае, если диаметр трубы системы водоснабжения (синяя и красная линии на предыдущем изображении) меньше минимального диаметра, указанного для трубы подачи приспособления, заключается в следующем:

, чтобы пользователь мог внести изменения, необходимые для исправления ситуации.

Колонна геометрической высоты

Для расчетов систем водоснабжения Сантехник представит два значения давления в каждом узле:

Давление в узле перед подачей на прибор (если он установлен) и давление на выходе (где будет подключен прибор), которые должны быть больше или равны указанному значению в Мин. Колонка давления в Fixtures Manager.

На рисунке мы соотносим значения давления, представленные в таблице узлов, с его положением в системе водоснабжения:

Колонка длины трубы.

В этой колонке добавлена ​​возможность не только устанавливать длину подводящих труб к светильнику, но и указывать фитинги, которые на них устанавливаются (отводы и т.п.). Спецификации этих приспособлений не только рассчитывают эквивалентную длину и соответствующие потери напора в этих участках трубы, но также будут учитываться при создании списков материалов.

Длины и комплектующие, указанные в этой колонке (а также минимальный диаметр и геометрическая высота), будут считаться одинаковыми для обеих линий подачи к светильнику (холодной и горячей воды).

Чтобы получить доступ к диалоговому окну «Установленные фитинги в ответвлениях трубы», нам нужно будет поместить курсор в ячейку для приспособления, которое мы хотим изменить, и нажать кнопку «Эквивалентные длины»:

Первая строка зарезервирована для указания длины трубы в стояке подачи приспособления. Эту строку нельзя удалить из таблицы.

В следующих строках указывается тип и количество установленных фитингов в стояке подачи арматуры . В нашем примере для крепления кухонной мойки (Ks) у нас будет только колено 90° плюс прямая длина трубы.

Чтобы добавить фурнитуру в таблицу Установлено , необходимо выбрать ее в таблице Доступная фурнитура и нажать кнопку Добавить:

Вы также можете дважды щелкнуть выбранный фитинг, чтобы добавить его в список установленных.

Чтобы устранить или уменьшить количество установленных аксессуаров , процесс аналогичен:

Эта процедура указания значений в таблице приборов должна выполняться только один раз (когда мы начинаем использовать программу), обычно потому, что большинство данных, задействованных здесь, регулируются некоторыми сантехническими стандартами.

Сохранение изменений в файле конфигурации сантехника

Чтобы сохранить изменения, внесенные в такие таблицы, как Крепления, Фитинги (эквивалентные длины) и диаметры, и сделать их доступными для новых проектов, которые мы создаем, необходимо выбрать меню «Настройки параметров» → «Сохранить конфигурацию» , в меню «Пуск»:

При использовании этой опции в приложении будут сохранены опции и единицы расчета, указанные на вкладке Конфигурация.

Таким образом, при создании нового проекта для проектирования систем водоснабжения таблицы и конфигурации будут соответствовать стандартам и критериям проектирования проектировщика.

Если вы хотите восстановить параметры по умолчанию, включенные в Сантехник ; вы можете использовать опцию Восстановить таблицы (см. рисунок выше), при которой все сделанные изменения отменяются. Эта опция доступна только для новых проектов.

3 Задание параметров в таблицах диаметров и эквивалентных длин фитингов в проекте

Другим аспектом перед созданием сетей в Plumber является определение свойств используемых труб и, если мы решим использовать метод эквивалентной длины фитингов для расчета потерь напора, их соответствующие значения должны быть указаны в Диспетчере фитингов.

Первоочередная задача, поскольку от этого зависит несколько факторов, – убедиться, что номинальный и внутренний диаметры (последний используется для гидравлических расчетов), имеющиеся для типа трубы, используемой в проекте, были введены , поэтому чтобы сантехник мог сделать правильный выбор в зависимости от диаметров, полученных при расчете.

Независимо от метода определения размеров труб, выбранного пользователем в Plumber, процедура заключается в получении расчетного диаметра и выборе на его основе значения номинального диаметра, ближайшего выше или ниже, как указано в таблице диаметров проекта.

Здесь мы указываем шаги и характеристики этих двух вариантов, поэтому предлагаем вам ознакомиться с ним.

4 Создание системы водоснабжения в водопроводчике

Одной из выдающихся особенностей Plumber является возможность содержать несколько систем водоснабжения с разными характеристиками в одном проекте . Это дает возможность выполнить конструкцию стояка, закрепив за каждым его узлом одну или несколько систем водоснабжения в проекте, имитируя реальную ситуацию в зданиях с несколькими уровнями.

После создания нового проекта в водопроводчике, первое, что вы должны сделать, это создать новую систему водоснабжения :

На вкладке «Проект» программы нажмите кнопку «Создать водопроводную сеть»:

Справа от кнопки «Создать водопроводную сеть» мы также найдем кнопки для удаления или редактирования фактических свойств водопроводной сети, обсуждаемых ниже.

При нажатии кнопки «Создать сеть водоснабжения» откроется Редактор свойств сети водоснабжения , свойства которого мы выделяем на рисунке:

Таким образом, при назначении свойств и нажатии OK для закрытия редактора новая водопроводная сеть будет активна в Списке проектов:

В таблице узлов сети Active Water есть только один узел: узел стояка. Это имя по умолчанию присваивается тому, что будет источником системы, но в любом случае вы можете его изменить. Этот узел не может быть удален из проекта, т.к. вокруг него будет определяться требуемое давление в случае нахождения в расчетном состоянии или, если в случае расчетного состояния, где давление подачи будет зафиксировано пользователем.

Как перейти от расчетного условия системы водоснабжения к расчетному?

Когда вы поместите курсор в строку узлов стояка и нажмете кнопку Edit Node, вы увидите диалоговое окно Node Data. В нем, помимо текстового поля для редактирования имени узла, вы найдете активный флажок с текстом: Расчет давления.

При установленном флажке мы указываем программе рассчитать необходимое давление в исходном узле для соответствия рабочему давлению самого неблагоприятного приспособления системы водоснабжения. Это расчетное состояние.

Если не выбрано , вам будет представлено текстовое поле, в которое вы должны ввести известное давление на этом узле. Это условие расчета в водопроводчике:

5 Добавление узлов

Вкладка Проект, панель Сети , содержит необходимые кнопки для создания, удаления и редактирования компонентов Проекта . На этом уровне будут активны только кнопки New Node и Edit Node.

Когда нажмет кнопку «Создать (узел)», редактор данных узла отобразит с двумя свойствами для назначения:

В разделе «Создание узлов» будет назначена метка по умолчанию, состоящая из префикса, который был определен в разделе «Создание сети водоснабжения» (редактор свойств сети водоснабжения), а также соответствующего номера.

В примере после добавления Узлов по нашему эскизу у нас будет следующая Таблица Узлов:

Удаление и редактирование узлов

С узлами, созданными в нашем проекте , можно получить доступ к параметрам редактирования узлов, поэтому щелкните соответствующую строку и нажмите кнопку «Редактировать» или, выбрав строку (щелкнув ее заголовок), к параметру «Стереть». Оба варианта на панели «Сети», группа «Узлы», вкладка «Проект».

Следует иметь в виду, что, исключив узел из реальной системы водоснабжения в проекте, он устранит и трубы, если это так, подключенные к этому узлу.

6 Создание труб системы водоснабжения

Сантехник настроен на обработку отдельно Сети холодного водоснабжения от горячего водоснабжения, хотя, в конце концов, это одна и та же сеть водопровода. Возможно выполнение проектирования водопроводных сетей, подающих только холодную воду; поэтому нет необходимости создавать трубопроводы для горячей воды в проекте.

Особенность этого разделения в том, что источник системы холодного водоснабжения, это Узел, который мы определили ранее как Стояк. А в случае системы горячего водоснабжения источником будет соответствующий нагреватель.

Необходимо, чтобы пользователь учитывал следующие аспекты:

• При наличии труб горячего водоснабжения в проекте (правая нижняя таблица во вкладке Узлы и трубы главного окна Сантехника) должен быть хотя бы один узел с нагревателем, связанным в таблице узлов.
• Хотя бы одна из труб в сети горячего водоснабжения должна иметь в качестве вышестоящего узла узел с назначенным водонагревателем (так как это источник этой системы).
• В сети холодной воды также должна быть труба, чей конечный узел подводил к узлу с соответствующим водонагревателем (чтобы иметь возможность снабжать сеть горячей водой).
• Программа рассчитает , исходя из длины и диаметра, назначенных водонагревателю в Менеджере приспособлений, потерь напора, возникающих при прохождении воды со стороны холодной воды нагревателя на вход горячей воды. сеть.

Прежде чем приступить к расчету системы водоснабжения, сантехник проверит введенные данные, чтобы убедиться, что большинство предыдущих предпосылок выполнены . В противном случае он представит пользователю соответствующее сообщение и остановит расчет.

Добавление новых труб будет производиться через кнопки панели Networks вкладки Project:

При выборе этого параметра (Новая труба холодной или горячей воды)0011 Pipe Data будет представлен диалог , в котором необходимо установить, какой из ранее созданных узлов в проекте будет начальным узлом, а какой конечным узлом данного участка трубы.

Важно, при уточнении начального и конечного узлов каждого участка трубы учитывать, что начальный узел находится выше по течению трубы (с учетом, разумеется, направления потока в сети ) и конечный узел, который находится ниже по течению. Это гарантирует, что результаты будут соответствовать открытой или разветвленной сети, что характерно для большинства водопроводных систем водоснабжения в зданиях.

В этом редакторе мы найдем опцию Расчет диаметра , которая по умолчанию активна (отмечена), чтобы диаметр сечения трубы рассчитывался автоматически . Если по какой-либо причине или критерию пользователя необходимо указать диаметр, не допуская его изменения программой, эту опцию необходимо деактивировать (снять галочку), чтобы представить список доступных номинальных диаметров в проекте для выбора нужного диаметра:

Самая значимая часть в этом редакторе (не только если вы находитесь в опции расчета потерь по методу эквивалентной длины, но и для создания списков материалов проекта), это кнопка Длины , в которой мы можем укажите, как мы видели ранее, фитинги для установки на этом участке трубы:

Обратите внимание на предыдущий рисунок, что по умолчанию создается фитинг в каждой секции трубы: Тройник , при условии, что большинство созданных ветвей будут питать Сантехническое оборудование.

В связи с вышеизложенным, важно, чтобы пользователь в тех секциях, которые соответствуют оконечным ответвлениям (как в случае секции N3-Gh3 нашего примера Системы водоснабжения) заменил этот тройник на 90° Локоть.

Кроме того, в диалоговом окне «Данные трубы» вы найдете флажок с текстом «Поставляет приспособления с промывочным клапаном», который по умолчанию отключен. Эта опция предназначена для того, чтобы пользователь мог определить, какие трубы питают устройства с промывочным клапаном 9.0012 , и в этом случае сантехник определит вероятный поток, используя соответствующие значения из метода HUNTER.

В нашем примере нет светильников со сливным клапаном и поэтому мы оставим опцию деактивированной для всех труб.

Наконец, у нас будут следующие таблицы труб:

Удаление и редактирование труб

Как и в случае с узлами, мы можем редактировать строки, поместив курсор в любую ячейку в соответствующей строке и нажав кнопку «Редактировать».

Чтобы удалить трубу , принимая во внимание, что она удалит все поставляемые ею трубы, выберите строку (щелкнув в ее заголовке) и нажмите кнопку Стереть:

В группе кнопок, связанных с трубопроводами в каждой системе водоснабжения (холодной или горячей воды), найдет кнопку, которая позволяет нам напрямую получить информацию о длинах труб и установленных на них фитингах:

7 Результаты проектирования системы водоснабжения

На этом уровне у нас есть вся информация, которая необходима сантехнику для выполнения расчета или проектирования системы водоснабжения. Только нужно убедиться:

• Если вы проектируете, то есть: Если вы хотите определить минимальное давление, необходимое в источнике системы водоснабжения (узел стояка), опция Расчет давления в вышеупомянутом узле должна быть включена (отмечена).
• Если вы хотите рассчитать сеть , то есть: знать какие реальные давления в Узлах и Сантехнике, то необходимо указать давление в узле Райзер, к которому необходимо отключить опцию Расчет давления этого узла.

Таким образом, остается только нажать кнопку Фактическая водопроводная сеть на панели Расчет (вкладка Проект) и, в случае отсутствия проблем с предоставленными данными, будет показано следующее окно предупреждения:

С помощью которого мы будем знать, что решение было достигнуто в расчете.

Посмотрим на результаты:

Требуемое давление на источнике системы водоснабжения (узел стояка)

Давление, рассчитанное как на узле, так и на выходе поставляемого приспособления, если применимо, будет представлено в таблице узлов. Мы увидим предупреждающий символ в виде флажка, который говорит нам о том, что конструкция (т.е. давление, рассчитанное для исходного узла) выполнена в соответствии с минимальным рабочим давлением прикрепленного к нему приспособления (как указано в Креплениях Менеджер):

Просмотрев остальные напоры на выходе в узлах с подключенной сантехникой (как в сетях холодного, так и в горячем водоснабжении), вы увидите, что удовлетворено, что его значение больше указанного значения в таблице арматуры водопровода Сеть (Fixtures Manager). На следующем рисунке это сравнение сделано для кухонной раковины (Ks) и душа (Sh):

Диаметры ответвлений труб.

Как только расчет будет завершен, мы сможем увидеть, что номинальный диаметр был присвоен трубам (те, в которых была включена опция Расчет диаметра) , в соответствии с тем, что указано в Диспетчере диаметров проекта.

Кроме того, обновлены таблицы труб для представления результатов каждого из параметров гидравлического расчета. В нашем примере с сохранением всех труб с включенной опцией Расчет диаметра , у нас есть следующий вывод:

Отмечено, что существует согласованность с уменьшением диаметров по мере удаления от стояка, за исключением того, что показывает для труб N3-Gh3 и Sh-Gh3 предупреждающие значки. Чтобы получить подробную информацию об этих предупреждениях, необходимо дважды щелкнуть по ним, чтобы просмотреть сообщение:

В данном случае нам указано, что диаметр трубы подачи приспособления для садового шланга больше, чем патрубок, питающий его от водопроводной сети , ситуация, противоречащая общим рекомендациям по гидравлическому расчету.

Чтобы устранить это предупреждение , мы можем установить, отредактировав указанные трубы, диаметр в 19,05 мм , равный диаметру трубы подачи садового шланга. В случае ветки N3-Gh3:

После внесения изменений мы должны снова нажать кнопку «Рассчитать фактическую водопроводную сеть», чтобы обновить результаты.

При выполнении вышеуказанного изменения мы увидим корректировку давления в водопроводной сети (и других параметров).

Таким образом, не выдавая никаких дополнительных сообщений об ошибках или предупреждениях, мы готовы визуализировать оставшиеся результаты расчета.

Таблица единиц крепления, расчет вероятного расхода и диаметра

Эта таблица, , которая не редактируется напрямую , появляется, когда мы выбираем вкладку Диаметры в главном окне Plumber:

Здесь мы увидим среди прочих параметров расчетный диаметр, полученный программой , выбранный номинальный диаметр и скорость потока для внутреннего диаметра, связанного с этим номинальным диаметром.

Когда расчетная скорость потока для выбранного номинального диаметра для какой-либо трубы выходит за пределы диапазона от 0,6 до 3 м/с, в этой ветке будет представлена ​​предупреждающая иконка, уведомляющая пользователя об этой ситуации. Этот диапазон, вообще говоря, устанавливается как «рекомендуемый» при проектировании систем водоснабжения зданий.

Это относится к ответвлениям Gh3-N3 и Gh2-Sh, которые имеют скорости ниже 0,60 м/с из-за модификации, которую мы выполнили ранее в таблицах труб.

Таблица расчета эквивалентных длин труб

Третья вкладка в главном окне сантехника содержит расчет эквивалентных длин в каждой секции трубы , представляя для каждой секции фитинг, количество, частичную эквивалентную длину и, наконец, общую эквивалентную длину:

Эта таблица, как и предыдущая, не редактируется напрямую, и представляет два последних столбца только в том случае, если выбран метод расчета потерь напора (вкладка Конфигурация→ панель расчета потерь напора) соответствует эквивалентной длине.

Что касается гидравлической конструкции, то это все! Всего за несколько кликов мы сделали проект системы водоснабжения с сантехником.

Наконец, давайте посмотрим на список материалов, выбрав кнопку «Списки материалов» на вкладке «Результаты» → панель «Материалы»:

Здесь отображаются в отдельных группах Сантехническое оборудование, трубы и фитинги для холодной воды и соответствующие элементы для системы горячего водоснабжения.

Из Таблицы материалов, как и с другими таблицами расчетов и результатов проектирования водопровода с Сантехникой, можно распечатать, а также экспортировать в Microsoft® Excel, так же, как и с любым другая программа для Windows®.

Как работают высотные системы водоснабжения?

Управляющему зданием или собственнику важно знать о высотных системах водоснабжения.

Высотные дома имеют более сложные системы распределения воды по сравнению с одноэтажными/двухэтажными домохозяйствами. Эти водопроводные системы должны обеспечивать постоянное давление, объем и температуру воды по требованию. Водоснабжение высотных зданий обычно питает две основные системы, а именно водяную и бытовую распределительную. Вода в гидросистеме используется для отопления и охлаждения в здании, а бытовая вода подает питьевую воду ко всем выходам. Исходя из этих основных принципов и эксплуатационных требований, различные структуры и компоненты системы могут использоваться в различных конфигурациях. Чтобы понять, как это может выглядеть в вашем здании, на следующих схемах и описаниях показаны некоторые основные компоненты, которые можно найти в высотных водопроводных системах (Harris 19).98):

В высотных водопроводных системах используются стояки для вертикального распределения воды на большие расстояния. Должно быть достаточное избыточное давление для преодоления сопротивления на больших расстояниях и, в конечном счете, адекватное давление воды на всех выходах. Кроме того, условия пиковой нагрузки могут превысить возможности питания от сети. Это обычно смягчается использованием комбинации компонентов системы повышения давления (Американское общество инженеров-сантехников, 2010 г.):

Подземные резервуары:

Резервуары или подземные резервуары обеспечивают резервное водоснабжение в случаях, когда водопроводная сеть не может удовлетворить спрос или подача нестабильна. Тем не менее, загрязнение является потенциальной проблемой, когда разделительный бак подключен непосредственно к входящему основному водопроводу.

Бустерные насосы:

Бустерные насосы обеспечивают стабильное давление и подачу воды во всем здании.

Стояки:

Стояки и ответвления являются основным способом распределения воды внутри здания. Они включают в себя различные методы строительства и материалы и образуют сеть мгновенного распределения воды ко всем выходам и точкам использования.

Редукционные клапаны:

Редукционные клапаны предназначены для выравнивания давления на всех этажах. Однако, если предохранительный клапан выйдет из строя, он может подать воду под высоким давлением в трубу с низким номинальным давлением, что может привести к наводнению. Предохранительные клапаны, клапаны регулирования давления и редукционные клапаны работают по одному основному принципу.

Бустерные системы могут быть спроектированы несколькими различными способами с использованием элементов, описанных выше. Существует четыре основных конструкции многоэтажных систем распределения воды, а именно: прямая насосная, гидропневматическая, распределительная с верхним резервуаром и прямое водоснабжение.

Следующие схемы и описания дают общее представление о часто используемых системах:

Системы распределения воды с прямым магистральным водоснабжением

Центральное водоснабжение из города напрямую обеспечивает холодной водой все выпускные точки в здании. Холодная вода проходит через многоточечный водонагреватель или газовую колонку для подачи горячей воды в необходимые точки. Будучи самым простым типом, эта система используется, когда на самом верхнем этаже круглосуточно имеется достаточное давление через городскую электросеть. При ограниченном напоре в большинстве городских водопроводов вода из прямой подачи обычно не подходит для подачи выше двух или трех этажей. Это означает, что каждый из водовыпусков напрямую питается от городской сети по единой магистрали. И наоборот, непрямая подача или прямая откачка могут включать в себя верхний резервуар для хранения воды, питаемый от городской сети. Затем эту воду можно распределять по зданию под требуемым давлением.

Системы распределения воды с прямым нагнетанием

В системе с прямым нагнетанием вода подается непосредственно в систему распределения без помощи какого-либо верхнего резервуара, за исключением целей промывки. Вода может перекачиваться из гравитационного резервуара на уровне земли или подвала в гравитационный резервуар на крыше через набор бустерных насосов, создавая систему восходящей подачи.

Бустерные насосы могут иметь несколько ступеней и скоростей, которые забирают воду непосредственно из основного источника. Доступны системы прямой перекачки: одиночная система повышения давления, система зоны давления или системы с последовательным соединением. Система, показанная выше в Схема стояка водопровода в многоэтажном здании является примером системы прямого распределения воды насосами.

Системы распределения воды с верхними резервуарами

Это наиболее распространенные системы распределения, применяемые в различных типах зданий. Верхние резервуары использовались более века, поскольку в то время не было надежных насосов и систем под давлением. Установка верхнего резервуара позволяет гравитации выполнять работу по опусканию воды и обеспечению достаточного давления.

Система включает перекачку воды в один или несколько верхних резервуаров, расположенных в самом верхнем месте гидравлической зоны. Гидравлическая зона или зона давления относится к количеству этажей, которые могут обслуживаться одним и тем же потоком воды под давлением. По мере увеличения высоты над землей требуется большее давление для достижения того же расхода на большей высоте. Таким образом, нагнетательные/гидравлические зоны используются для обеспечения достаточного давления в каждом выпускном отверстии в здании (Harris, 19).98).

Вода, собранная в подвесном накопительном баке при атмосферном давлении, по системе труб, расположенных, как правило, на террасе, распределяется по водовыводам здания. Вода распределяется самотеком по системе нисходящей подачи к различным приспособлениям. Простая конструкция в основном включает в себя резервуар, впускной и выпускной трубопровод, поплавковый выключатель и насос. Когда уровень воды в баке падает ниже определенного уровня, поплавковый выключатель включает насос, наполняя бак.

Однако недостатком верхних резервуаров являются более высокие капитальные затраты при установке, более высокие требования к конструкции и отсутствие контроля давления. Существуют также потенциальные санитарные проблемы с верхними резервуарами.

Гидропневматические системы распределения воды

Гидропневматические системы представляют собой разновидность систем прямой откачки с добавлением нагнетательного насоса и напорного резервуара.

При гидропневматической системе основная подача воды в здание направляется в сосуд высокого давления для хранения. Сосуд под давлением подключен к воздушному компрессору и к распределительной системе, питающей все выпуски здания. Увеличивающийся поток воды в сосуд высокого давления увеличивает давление воздуха внутри сосуда, тем самым повышая давление в системе распределения воды (Harris, 19).98). Только когда давление в резервуаре недостаточно для обеспечения мгновенного потребления воды, бустерные насосы включаются для удовлетворения потребностей в воде. Это экономит энергию, когда потребности в воде низкие. Воздушный компрессор необходим для подачи воздуха в сосуд для поддержания требуемого соотношения воздух-вода при изменении давления в сосуде. Система является автоматической, но требует надежного источника питания, чтобы избежать перебоев в подаче электроэнергии.

Системы комбинированного водоснабжения для высотных зданий

Многие высотные здания используют комбинацию рассмотренных нами систем. Расположение и интеграция этих систем должны быть разработаны с учетом конкретных потребностей здания. Например, в 100-этажном здании может использоваться система подачи вверх, такая как прямое электроснабжение зоны 1, включающей подземный, цокольный и первый этажи. Затем для зон 2–10 может использоваться самотечная система с нисходящим потоком. Зоны 2–10 могут включать 80 этажей. Тогда зоны 10–12 будут включать самые верхние этажи, которые могут питаться безрезервуарной насосной системой, поскольку небольшая разница высот между верхним резервуаром и самыми верхними этажами недостаточна для гравитационного потока.

Это всего лишь пример того, как можно комбинировать системы, но можно использовать несколько других конфигураций с различными зонами давления. Все эти факторы следует учитывать при понимании и проектировании водопроводных систем для высотных зданий (Harris, 1998).

ССЫЛКИ

Вот список некоторых ресурсов, которые мы использовали в сочетании с отраслевым опытом Connected Sensors для создания этого поста:

[1] Harris, CM, 1998, Практическая сантехника , Американское общество инженеров-сантехников, Дес-Плейнс, Иллинойс.

[2] Американское общество инженеров-сантехников, 2010 г., Справочник по инженерному проектированию сантехники, том 2: Сантехнические системы, Американское общество инженеров-сантехников, Дес-Плейнс, Иллинойс.

[3] Американское общество инженеров-сантехников, 2010 г., Справочник по инженерному проектированию сантехники, том 4: Сантехнические компоненты и оборудование, Американское общество инженеров-сантехников, Дес-Плейнс, Иллинойс.

[4] Американское общество инженеров-сантехников, 2010, Справочник по проектированию сантехники, том 1: Основы сантехники, Американское общество инженеров-сантехников, Дес-Плейнс, Иллинойс.

Заключение

Мы надеемся, что эта статья поможет вам лучше понять, как работают высотные системы водоснабжения. Если у вас есть какие-либо вопросы или вы хотите узнать, как мы можем помочь защитить ваши системы распределения воды в высотных зданиях, свяжитесь с нами сегодня.

С уважением,

Команда Connected Sensors.

Подключенные датчики

2420 Barton St E
Гамильтон, Онтарио
L8E 2W7

Телефон: (647) 360-2703

Эл. решение для управления, ваша коммерческая Строительство может снизить затраты, риск повреждения водой и уменьшить углеродный след с помощью одной простой и легкой в ​​реализации системы.
