Каркасный дом своими руками: пошаговая инструкция сборки с фото

Нашу пошаговую инструкцию строительства каркасного дома мы разделим на несколько этапов:

Стоит отметить, что каждый этап строительства каркасного дома заслуживает отдельной статьи, в добавок ко всему, если описывать все возможные варианты фундаментов, крыш и т.д., то может получиться целая книга. В связи с этим, для улучшения читабельности, некоторые шаги в строительстве подробно описаны в отдельных статьях, а здесь – только то, что касается особенностей именно каркасного дома.

Подготовительные работы для постройки любого дома одинаковы и включают в себя:

1. Подготовку участка
2. Разметку дома

Подготовка участка

Для начала необходимо очистить участок от растительности, если не весь, то хотя бы то место, где будет строиться дом. Это в значительной степени облегчит разметку и позволит сделать ее более точно.

Если строительный участок имеет большой уклон, то, в зависимости от типа фундамента и желания, его можно предварительно выровнять по горизонту, используя спецтехнику.

Внимание! Не пренебрегайте этой процедурой, потратив 1-2 часа на расчистку, в будущем вы значительно облегчите себе труд, да и замеры в траве могут быть с большой погрешностью.

Разметка дома

Разметка – очень ответственный этап, потому что от него зависит планировка и ровность углов стен. При неточной разметке, на следующих этапах будет очень сложно исправить эту ошибку.

Разметка фундамента каркасного дома, как, впрочем, и любого другого, как правило, включает в себя предварительную расстановку колышков (размечаются все внешние стены), а также разметку всех внутренних стен.

Если Вы хотите узнать, как правильно произвести разметку фундамента под дом своими руками, да и так, чтобы все стены и углы были ровными и соответствовали проекту – советую прочитать мою статью об этом. Учитывая большой объем информации, пришлось ее вынести отдельно.

Огромное достоинство каркасного дома в том, что для его строительства подойдет практически любой тип фундамента. Единственным ограничением является тип грунта на участке и Ваши возможности.

Стоит сказать, что заложение фундамента для каркасного дома своими руками заслуживает отдельных тем обсуждения и вынесено в отдельные статьи. Тем более что типов подходящих фундаментов несколько, а какой выбрать – решать только Вам.

Здесь же я расскажу в двух словах о подходящих фундаментах для каркасного дома, и о том, в каких случаях применяется каждый из них, а также дам ссылки на подробное их описание.

Свайно-винтовой фундамент для каркасного дома

Самым распространенным типом фундамента для каркасного дома является свайно-винтовой. Это практически самый простой и дешевый вариант для такого дома, тем более, что произвести монтаж свайно-винтового фундамента не сложно и своими руками.

Такой фундамент подходит практически для любых грунтов, кроме скалистых. Особенно хорошо подходит для болотистых грунтов, где плотные породы грунта располагаются глубоко и другие типы требуют огромных затрат.

Вообще, все плюсы и минусы свайно-винтовых фундаментов, рассмотрены в другой теме, которая поможет Вам определиться с выбором опоры для Вашего дома.

Мелкозаглубленный ленточный фундамент

Мелкозаглубленный ленточный фундамент, так же используется для строительства каркасного дома своими руками довольно часто. Это обусловлено относительно небольшими затратами на его заложения, а также возможностью использования бетонных полов в доме.

Такой фундамент, в связи с его относительной хрупкостью, требует точного соблюдения технологии заложения.

Как правило, мелкозаглубленный ленточный фундамент используется в хороших грунтах, и категорически противопоказан на почве с очень высоким уровнем грунтовых вод и болотистых грунтах.

Плитный фундамент для каркасного дома

В последнее время, все большую популярность для строительства каркасного дома своими руками набирает плитный фундамент. Не смотря на его не малую стоимость, у него присутствуют очевидные плюсы, такие как универсальность, надежность, долговечность, а также его можно использовать как черновой пол в доме и не тратиться на него отдельно.

Частенько, вместо классической монолитной плиты используют плитный фундамент с ребрами жесткости. Это позволяет немного сэкономить на заложении, а также усиливает всю конструкцию в целом.

Полы в каркасном доме мало чем отличаются от полов других типов домов и могут быть деревянными, либо бетонными. Выбор полностью зависит от типа фундамента, возможностей и желания.

В этой пошаговой инструкции мы подробно рассмотрим только лишь деревянный пол, бетонный – в двух словах, так как он используется реже, а все уместить в одной статье не представляется возможным.

Устройство бетонного пола

Стоит отметить, что бетонный пол в каркасном доме устраивается, в случаях плитного фундамента, либо ленточного. С плитным все понятно — сама плита и будет являться полом первого этажа.

А вот в случае, если фундамент ленточный — бетонный пол устраивается из легких бетонов, таких как керамзитобетон, например.

Устройство деревянного пола

Давайте рассмотрим устройство деревянного пола на примере свайно-винтового фундамента. Для ленточного, в принципе, все делается точно так же, за исключением нижней обвязки, она может быть из более тонкого бруса. Но обо всем по порядку.

Обвязка фундамента каркасного дома

Устройство деревянного пола начинается с обвязки фундамента. Как правило, обвязка делается из бруса 150х150 или 150х200, в зависимости от толщины стены и расстояния между сваями. Чем больше расстояние, тем толще должен быть брус, чтобы избежать провисания.

Обвязка необходима, во-первых, для того, чтобы придать фундаменту жесткость, во-вторых – для равномерного распределения нагрузки на фундамент, ну и в-третьих – она будет служить опорой для будущего пола каркасного дома.

Для того, чтобы с легкостью осуществить процесс обвязки своими руками, разделим его на несколько этапов:

1. Брус раскладывается по периметру фундамента, проверяются длина стен и диагонали. На этом этапе проводится окончательная и точная разметка стен, согласно проекту. Кстати, не забываем про гидроизоляцию, которую в виде рубероида подкладываем под обвязку.

2. Следующий шаг – намечаем места стыковки бруса, они должны быть расположены на свае, так как это будут самые слабые места, которые не должны «висеть». Это касается домов, длина стен которых больше длины приобретенных брусьев.

3. Брус стыкуется с напуском в 20-30см, как показано на фото. Для этого с торца вырезаются, так называемые «замки».

4. Углы стыкуются практически точно так же. На фото это отчетливо видно.

5. Брус к фундаменту крепится с помощью болтов или шпилек. Для этого необходимо просверлить отверстия, как в оголовке фундамента, так и в самом брусе. Для удобства дальнейшего монтажа, выпирающие части – головки болтов или гайки со шпильками, необходимо углубить. Стыки дополнительно пробиваются гвоздями размером 150 мм или 200 мм, в зависимости от размеров бруса.

6. Как только периметр готов, переходим к заключительному шагу – обвязка фундамента под внутренними стенами каркасного дома. Этот брус, к уже установленному наружному, крепится таким же образом. Для усиления, можно дополнительно применить крепежные металлические уголки.


Когда обвязка фундамента каркасного дома готова, приступаем к следующему этапу нашей инструкции – сооружению каркаса пола.

Каркас пола в доме

Стоит отметить, что уже на этом этапе желательно предусмотреть все входящие в дом коммуникации, такие как вода и канализация. Электричество и газ можно подвести и потом, но, если заранее все предусмотреть — будет гораздо меньше проблем после.

Следующим шагом будет установка лаг, поверх обвязки. Если расстояние между опорами около 4 метров, то лучше будет использовать брус размером 100х200мм или 100х150мм. Можно использовать доску 50х200мм или 50х150мм, сшивая их по две.

Если расстояние менее 3 метров, можно использовать доску размером 50х150мм или лучше 50х200мм.

Монтаж лаг — несложный этап сборки каркасного дома, но есть некоторые нюансы, которые в данной инструкции необходимо предусмотреть:

1. Расстояние между лагами, как правило, определяется размером утеплителя, которым будут утепляться полы. Если утепление будет минеральной ватой, с размерами листов 100х60см, например, то для того, чтобы утеплитель плотно влез, расстояние между лагами делается на пару сантиметров меньше чем ширина утеплителя, т.е. 57-58см.

2. Крепятся лаги с помощью гвоздей и крепежных уголков. Монтируются они не вровень с обвязкой, а на 5см меньше, для того, чтобы вдоль обвязки, перпендикулярно установленным брусьям, поместилась еще одна доска 50х150мм или 50х200мм, в зависимости от размеров используемого бруса, на фото это отчетливо видно. Таким образом мы закроем все дыры по периметру.

3. Для увеличения жесткости пола каркасного дома, между лагами пробивается доска, как правило, 50х150 или 50х200, в зависимости от высоты лаг.


Гидроизоляция и утепление пола каркасного дома своими руками

1. Снизу, перпендикулярно лагам пола, закрепляется доска размером 100х25, 150х25 или подобная им, как правило, в стык, но иногда, если лаги закреплены жестко, будет достаточно каждые 40-60см. Доску лучше прикрутить саморезами.

2. Сверху на лаги и закрепленную доску набивается гидроизоляционная мембрана, как показано на фото.

3. Утеплитель укладывается поверх гидроизоляции, между лагами. Толщина слоя зависит от климатического пояса, и обычно составляет 15-20см.

4. Укладывать утеплитель необходимо так, чтобы все стыки были перекрыты следующим слоем.

5. Поверх утеплителя, как правило, натягивается сначала пароизоляция, а затем — фанера, OSB плита или просто плотно сшивается доска, это уже зависит от Ваших желаний, предпочтений и возможностей.

Стоит отметить, что гидроизоляция, так же как и пароизоляция, должны монтироваться с напуском, согласно инструкции к материалу, исключив при этом попадание влаги в утеплитель, как снаружи, так и изнутри. А сам утеплитель укладывается плотно, без щелей.

Вот мы и рассмотрели инструкцию по устройству пола каркасного дома, теперь пора приступать к стенам.

Следующим шагом нашей инструкции будет монтаж стен своими руками. Так же, как и с полом, скреплять все доски и брусья будем гвоздями и (или) монтажными металлическими уголками, некоторые крепления можно делать шпильками.

Стоит отметить, что практически весь каркас собирается из доски размером 50х150мм или 50х200мм, в зависимости от необходимой толщины стены и необходимой толщины утеплителя.

Некоторые считают, что по углам каркасного дома лучше будет установить брус, но это не совсем правильно, а почему – чуть позже, в процессе монтажа, я обо всем расскажу.

Итак, начнем собирать каркас стен будущего дома.

Для лучшего понимания и усваивания, нашу инструкцию устройства стен каркасного дома мы разделим на несколько этапов:

1. Сборка стен каркасного дома. Окна и двери
2. Установка и крепеж стен вертикально на местах
3. Верхняя обвязка и усиление конструкции

Сборка стен каркасного дома своими руками. Окна и двери

Стены будем собирать на уже готовом полу каркасного дома, это самый удобный вариант. Но надо учесть, что в этом случае, необходимо чтобы все размеры были точными, чтобы стены не получились длиннее или короче уже устроенного пола.

Для того, чтобы было понятно, о чем я говорю, сначала посмотрите на стену каркасного дома в разрезе, а затем я расскажу обо всем по порядку.

Теперь разберем пошагово, как собрать все стены каркасного дома своими руками:

1. В первую очередь, нам необходимо определиться с высотой потолка в доме. Допустим, что высота чернового потолка будет 280см. Значит вертикальные стойки каркасных стен должны быть 280-15=265см. На схеме видно, откуда взялись 15 см.

2. Расстояние между стойками, как правило, выбирается исходя из ширины листа утеплителя, как правило, его ширина 60 см. Если утеплитель на ватной основе, то расстояние делается меньше на 2 см, для более плотного соприкосновения.

3. Верхняя и нижняя доска стены раскладывается на полу и размечаются места, где будут прибиваться вертикальные стойки. Затем раскладываются сами стойки и пробиваются гвоздями 120-150мм. Можно дополнительно скрепить их уголками.

4. Стоит отметить, что каждая стена, будет меньше на толщину стены, чем длина пола. На схеме это хорошо видно.
5. Если длина стены больше чем длина доски, то стена собирается из нескольких частей. Так же это делается в тех случаях, когда мало помощников, потому что целая собранная стена будет иметь большой вес.

6. Как правило, для придания жесткости всей конструкции, между стойками монтируются перемычки. Жестких правил по количеству и частоте установки нет, все зависит от длины и высоты стен, но обычно они пробиваются по одной или две на один промежуток между стойками. Второй вариант лучше и виден на фото, в случае, когда пробиваются по одной — они монтируются в шахматном порядке (одна внизу, следующая наверху). Это можно сделать и потом, когда стены будут установлены. Чаще всего, перемычки пробиваются с расчетом, что они будут служить стыком фанеры или osb-плит, в зависимости от дальнейших работ.

7. Оконные и дверные проемы в стене каркасного дома устраиваются как показано на схеме.

8. Вот так это выглядит «в живую».


Самая распространенная ошибка, при сборке стен каркасного дома – это то, что многие забывают учитывать толщину доски при расчетах, тем самым стена получается не такой длины, как хотелось бы.

Установка стен на места

1. Следующим шагом будет установка и окончательная сборка всех стен. Здесь все просто — выставляется одна стена каркасного дома, крепится к полу и делаются временные подпорки.

2. Затем по очереди поднимаются и выставляются все остальные стены и скрепляются между собой гвоздями и (или) шпильками. Если стена состоит из нескольких частей, следите за тем, чтобы низ и верх стен были одинаковой длины.

3. Ниже на фото видно, что угол, получившийся у нас, можно заполнить утеплителем, а это гораздо лучше, чем сплошной угол из бруса.

4. На этом этапе, стены будут «гулять», и их необходимо временно закрепить. Делается это с помощью любой тонкой доски, прибитой «по диагонали» (укосины) на каждую из стен.

5. В процессе даже временного усиления конструкции, следите, за вертикальностью углов, лучше использовать отвес, потому что доска частенько бывает не очень ровной, что приведет к неточным замерам обычным уровнем. Как вариант — можно использовать длинный уровень, так будет более точно.

Стоит отметить, что при сборке стен, необходимо использовать шнур, натягивая его от одного угла к другому, иначе, углы будут ровные, а стены — нет.

Верхняя обвязка и усиление конструкции

Итак, каркас стен собран, теперь необходимо сделать верхнюю обвязку из такой же доски, как и стены.

Верхняя обвязка необходима, в первую очередь, для более крепкого сцепления углов, а также придаст единство всем частям каркасных стен и распределит между ними нагрузку.

Для этого необходимо поверх стен, по всему периметру, включая внутренние несущие, пробить доску гвоздями 120-150мм так, чтобы все стыки были перекрыты с напуском минимум 25-30 см. За исключением углов, где напуск будет равен толщине стены.

Следующим этапом нашей инструкции будет усиление всей конструкции в целом. Существует несколько вариантов, самый распространенный – усиление с помощью фанеры или OSB-плиты.

Как правило, пробив листами OSB-плиты одну сторону по всему периметру (внутреннюю или наружную), каркас дома уже становиться очень жестким.

Внутренние перегородки каркасного дома

Устройство внутренних перегородок почти ничем не отличается от устройства внешних стен, за исключением того, что к ним более мягкие требования в плане толщины и утеплению.

1. Внутренние перегородки, в отличие от внешних стен, можно делать меньшей толщиной. Тут все будет зависеть от предпочтений и комфорта по звукоизоляции.
2. Утеплитель, внутри перегородок, будет служить, в первую очередь, звукопоглощающим материалом, нежели теплоизоляцией.
3. Внутренние перегородки допускается утеплять без гидроизолирующих и пароизолирующих материалов.

Это все основные отличия внутренних стен от наружных, в остальном они устраиваются точно так же.

Крыша каркасного дома практически ничем не отличается от крыши для других домов, будь то бетонные, кирпичные или какие-нибудь другие. Даже больше скажу, монтаж крыши для каркасного дома будет менее трудоемкий, чем, например, для блочного или кирпичного, потому что ее крепеж к стенам будет значительно проще.

Стоит отметить, что строительство крыши – процесс очень ответственный, но если у Вас не сложная планировка дома, то его можно с легкостью осуществить своими руками.

Построение крыши любого дома, в том числе каркасного – очень большая тема, где присутствуют множество нюансов. Во-первых, существует множество видов крыш, и описать подробно все – не представляется возможным в одной статье. Ну а во-вторых, чтобы не запутывать Вас, я, пожалуй, перенесу эту тему в отдельную статью.

Вот мы и подобрались к завершающему этапу строительства каркасного дома – его утеплению. Утеплять необходимо все – пол, стены и потолок.

Более подробно об утеплении каркасного дома своими руками, Вы сможете прочитать в другой пошаговой инструкции, здесь обсудим только общие моменты.

Выбирая утеплитель для стен каркасного дома, необходимо учитывать не только характеристики самого утеплителя, но и особенности дерева, с которым не все виды утеплителя будут хорошо взаимодействовать.

Вот небольшая инструкция по утеплению каркасного дома своими руками:

1. Снаружи, поверх листов OSB, натягивается специальная гидроизолирующая мембрана. Какой стороной – должно быть в инструкции к ней.
2. Изнутри дома, между стоек, укладывается утеплитель, в несколько слоев, в зависимости от требований к дому и толщины стены. Каждый слой укладывается с напуском на стык предыдущего, чтобы избежать мостиков холода.
3. Утепление пола происходит таким же образом.
4. Потолок лучше утеплять с чердака, предварительно набив пароизоляционную пленку снизу на потолочные балки и подшив их доской или фанерой.
5. После укладки утеплителя, необходимо поверх него набить пароизоляционную пленку, она защитит утеплитель от влаги изнутри.
6. В зависимости от нужд и дальнейших отделочных работ, поверх пленки на стены набивается обшивочный материал – доска или рейки, но чаще всего – листы OSB, поверх которых, в будущем, ведется чистовая отделка.

Как Вы уже увидели, текста получилось очень много. Но, я считаю, здесь подробно были описаны все этапы строительства каркасного дома своими руками, несмотря на то, что некоторые моменты были вынесены в отдельные темы, но это только лишь для Вашего удобства.

Я надеюсь на то, что придерживаясь данной пошаговой инструкции, Вы сможете без особого труда и с минимальными затратами обзавестись теплым, уютным и надежным домом.

Правильный каркасный дом. Часть 1

Приходилось ли вам сталкиваться с тем, что в обсуждениях на форумах всплывает тема про “правильный” или “неправильный” каркасный дом? Часто людей тыкают носом в то, что каркас неправильный, но толком объяснить – чем же он неправильный и как должно быть, затрудняются. В этой статье я попробую объяснить, что обычно скрывается за понятием “правильный” каркас, который является основой каркасного дома, так же как скелет у человека.  В дальнейшем, надеюсь, рассмотрим и другие аспекты.

Наверняка вы знаете о том, что фундамент – основа дома.  Это так, но у каркасного дома есть и другая основа – не менее важная, чем фундамент. Это сам каркас.

Какой каркасный дом “правильный”?

Начну с основного.  Почему так сложно говорить про правильный каркасный дом? Потому что единственно верного правильного каркасного дома не существует. Какой сюрприз, не правда ли? 🙂

Вы спросите, почему?  Да очень просто.  Каркасный дом – это большой конструктор со множеством решений. И есть много решений, которые можно назвать правильными.  Еще больше решений – “полуправильных”, ну а “неправильных” вообще легион.

Тем не менее среди многообразия решений можно выделить те, которые обычно и имеют в виду, говоря про “правильность”.  Это каркас американского и, реже, скандинавского типа.

Почему именно они считаются образцами “правильности”?  Все очень просто.  Подавляющее большинство частных домов для постоянного проживания в Америке, и очень значимый процент в Скандинавии, построены именно по каркасной технологии.  Эта технология там используется уже не один десяток и, возможно, даже сотню лет. За это время набиты все возможные шишки, перебраны все возможные варианты и найдена некая универсальная схема, которая говорит: делай так и с вероятностью 99,9%  у тебя все будет хорошо.  Причем эта схема является оптимальным решением сразу по нескольким характеристикам:

1. Конструктивная надежность решений.
2. Оптимальность по трудозатратам при возведении.
3. Оптимальность по затратам материалов.
4. Хорошие теплотехнические характеристики.

Зачем наступать на собственные грабли, если можно воспользоваться опытом людей, уже наступивших на эти грабли? Зачем изобретать велосипед, если он уже изобретен?

Запомните.  Когда где-либо идет речь про “правильный” каркас или про “правильные” узлы каркасного дома, то, как правило, под этим подразумеваются стандартные решения и узлы, применяемые в Америке и Скандинавии. А сам каркас удовлетворяет всем вышеперечисленным критериям.

Какие каркасы можно назвать “полуправильными”?  В основном это те, которые отличаются от типовых скандинавско-американских решений, но, тем не менее, также удовлетворяют по крайней мере двум критериям – надежность конструкции и хорошие решения по части теплотехники.

Ну а к “неправильным” я бы отнес все остальные. Причем их “неправильность” зачастую условная.  Совсем не факт, что “неправильный” каркас обязательно развалится. Такой сценарий на самом деле вообще крайне редкий, хотя и встречается.  В основном “неправильность” заключается в каких-то спорных и не самых лучших решениях.  В результате делается сложно там, где можно сделать проще.  Используется больше материала там, где можно меньше.  Делается более холодная или неудобная для последующих работ конструкция, чем могла бы быть.

Основой недостаток “неправильных” каркасов в том, что они не дают совершенно никаких выигрышей по сравнению с “правильными” или “полуправильными” – ни в надежности, ни в стоимости, ни в трудозатратах…  вообще ни в чем.

Или же эти преимущества притянуты за уши и вообще сомнительны. В крайних случаях (а такие есть), неправильные каркасы могут быть опасны и приведут к тому, что капитальный ремонт дома потребуется уже через несколько лет.

Теперь рассмотрим вопрос более детально.

Ключевые особенности американского каркаса

Американский каркас – это практически эталон.  Он прост, крепок, функционален и надежен как железная пила.   Его легко собирать, он имеет большой запас прочности.

Американцы – ребята прижимистые, и если им удастся сэкономить пару тысяч долларов на стройке, они это обязательно сделают.  При этом они не смогут опустится до откровенной халтуры, так как в строительной области есть жесткий контроль,  страховые компании в случае проблем откажут в выплатах, а заказчики горе-строителей быстренько подадут в суд и обдерут нерадивых подрядчиков как липку.

Поэтому американский каркас и можно назвать эталоном по соотношению: цена, надежность, результат.

Американский каркас прост и надежен

Рассмотрим чуть подробнее основные моменты, отличающие именно американскую каркасную схему:

Типовые узлы каркасного дома

Вначале стоит отметить, что “правильные” каркасные дома делаются без применения бруса и только из сухих пиломатериалов.  То есть все стойки, обвязки и т.п. делаются только из сухой строганной доски.  Почему? Читайте в статье про выбор пиломатериалов для каркасного дома.

Брус в стойках и обвязках не применяется практически никогда, если только это не обусловлено какими-то специфическими условиями. Поэтому первое, что отличает “правильный” каркасный дом –  использование сухого пиломатериала и отсутствие бруса в стенах.  Уже по одному этому критерию вы сможете отбросить 80% российских компаний и бригад, работающих на каркасном рынке.

Моменты, отличающие американский каркас:

1. Углы – есть несколько разных схем реализации углов, но нигде вы не увидите бруса в качестве угловых стоек.
2. Сдвоенные или строенные стойки в районе оконных и дверных проемов.
3. Усилитель над проемами – доска, установленная на ребро. Так называемый “хэдер” (от английского header).
4. Сдвоенная верхняя обвязка из доски, никакого бруса.
5. Перехлест нижнего и верхнего ряда обвязки в ключевых точках – углы, разные фрагменты стен, места примыканий внутренних перегородок к наружным стенам.

Укосину я специально не отметил как отличительный момент. Так как в американском стиле, при наличии обшивки плитами OSB3 (ОСП) по каркасу, в укосинах нет необходимости. Плиту можно рассматривать как бесконечное множество укосин.

Поговорим более подробно про ключевые особенности правильного каркаса в американской версии.

Правильные углы каркасного дома

На самом деле в интернете, даже в американском сегменте, можно найти с десяток схем.  Но большинство из них являются устаревшими и редко применяемыми, особенно в холодных регионах.  Я выделю три основных схемы углов.  Хотя реально, основными являются только первые две.

Узлы углов каркасного дома

1. Вариант 1 – так называемый “калифорнийский” угол. Самый распространенный вариант.  Почему именно “калифорнийский” – понятия не имею :). Изнутри к крайней стойке одной из стен прибивается еще одна доска или полоса OSB. В результате, на внутренней части угла образуется полочка, которая в дальнейшем служит опорой под внутреннюю отделку или какие-либо внутренние слои стены.
2. Вариант 2 – закрытый угол. Также один из самых популярных.  Суть – дополнительная стойка для того, чтобы сделать полку на внутреннем угле.  Из достоинств: качество утепления угла лучше, чем в варианте 1. Из недостатков: такой угол утеплить можно только снаружи, то есть это надо сделать перед тем, как обшивать каркас чем-либо снаружи (плиты, мембрана и т.п.)
3. Вариант 3 – “скандинавский” теплый угол.  Очень редкий вариант, в Америке не используется. Видел в скандинавских каркасах, но не часто. Почему я его тогда привел? Потому что, на мой взгляд, это самый теплый вариант угла. И я подумываю над тем, чтобы начать применять его на наших объектах. Но перед его использованием нужно подумать, так как конструктивно он уступает первым двум и не везде подойдет.

В чем особенность всех этих трех вариантов и почему брус – плохой вариант для угла?

Угол из бруса, самый проигрышный вариант

Если вы заметили – во всех трех вариантах из досок угол можно утеплить. Где-то больше, где-то меньше. В случае бруса в углу имеем сразу 2 недостатка: во-первых, с точки зрения теплотехники такой угол будет самый холодный. Во-вторых – если в углу стоит брус, то изнутри нет “полочек”, чтобы прикрепить к нему внутреннюю отделку.

Разумеется, последний вопрос можно решить. Но помните, что я говорил про “неправильные” каркасы?  Зачем делать сложно, если можно сделать проще?  Зачем делать брус, создавая мостик холода и думая, как потом к нему прикрепить отделку, если можно сделать теплый угол из досок? При том, что ни на количестве материала, ни на сложности работ это никак не скажется.

Правильные проемы в каркасном доме

Проемы и верхняя обвязка – это наиболее значимое отличие американской схемы каркаса от скандинавской, но об этом позже.   Так вот, когда говорят о правильных проемах в каркаснике, то обычно говорят о следующей схеме (оконные и дверные проемы выполняются по одному принципу).

Правильные проемы в каркасном доме

Первое (1), на что обычно обращают внимание, говоря про “неправильные” проемы, это сдвоенные и даже строенные стойки по бокам проема.  Часто считают, что это нужно для некоего усиления проема для установки окна или двери.  На самом деле это не совсем так.  Окну или двери будет и на одинарных стойках хорошо. Зачем же тогда нужны сплоченные доски?

Все элементарно. Помните, я говорил, что американский каркас прост и надежен как железная пила?  Обратите внимание на рисунок 2. И вы поймете, что сплоченные стойки нужны исключительно для опоры лежащих на них элементов.  Чтобы края этих элементов не висели на гвоздях.  Просто, надежно и универсально.

На рисунке 3 – одна из упрощенных разновидностей, когда нижняя обвязка окна врезается в разорванную стойку.  Но при этом обе оконные обвязки по-прежнему имеют опоры по краям.

Поэтому нельзя говорить формально про то, что, если стойки не сдвоены, то это “неправильно”.  Они могут быть и одинарные, как в скандинавском каркасе. Скорее ошибкой является то, когда стойки по краям проемов сплоченные, но не несут на себе нагрузки от опирающихся на них элементов. В данном случае они просто бессмысленны.

В данном случае горизонтальные элементы висят на крепеже, поэтому никакого смысла в удвоении или утроении стоек по бокам нет

Теперь поговорим об элементе, который уже является более критичным и отсутствие которого можно рассматривать как “неправильность” проема.  Это “хэдер” над проемом (header).

Оконный “хэдер”

Вот это действительно важный элемент.  Как правило, сверху на оконный или дверной проем будет приходить какая-то нагрузка – лаги перекрытия второго этажа, стропильная система.  А сама стена ослаблена на прогиб в районе проема.  Поэтому в проемах и делаются локальные усиления. По-американски это headers.  Фактически это доска, установленная на ребро над проемом.  Вот тут уже важно, чтобы края хэдера или опирались на стойки (если используется классическая американская схема со сплоченными стойками проемов), или были врезаны в крайние стойки, если они одинарные.   Причем сечение хэдера напрямую зависит от нагрузок и размеров проема.  Чем больше проем и чем сильнее нагрузка на него, тем мощнее хэдер. Он может быть также сдвоенным, строенным, наращенным в высоту и т.п. – повторюсь, зависит от нагрузки.  Но, как правило, для проемов до 1.5 м по ширине хэдера из доски 45х195 вполне достаточно.

Является ли отсутствие хэдера признаком “неправильности” каркаса?  И да, и нет.  Если действовать по американскому принципу “просто и надежно”, то хэдер должен присутствовать на каждом проеме. Делай так – и будь уверен в результате.

Но на самом деле нужно плясать от нагрузки, приходящейся на проем сверху. Например, узкое окно в одноэтажном доме и стропила на этом участке стены расположены по краям проема – нагрузка сверху на проем минимальна и можно обойтись без хэдера.

Поэтому к вопросу хэдера стоит относиться следующим образом. Если он есть – отлично. Если его нет – то строители (подрядчик) должны внятно объяснить, почему, по их мнению, он тут не нужен, а зависеть это будет, в первую очередь, от нагрузки, приходящейся на зону проема сверху.

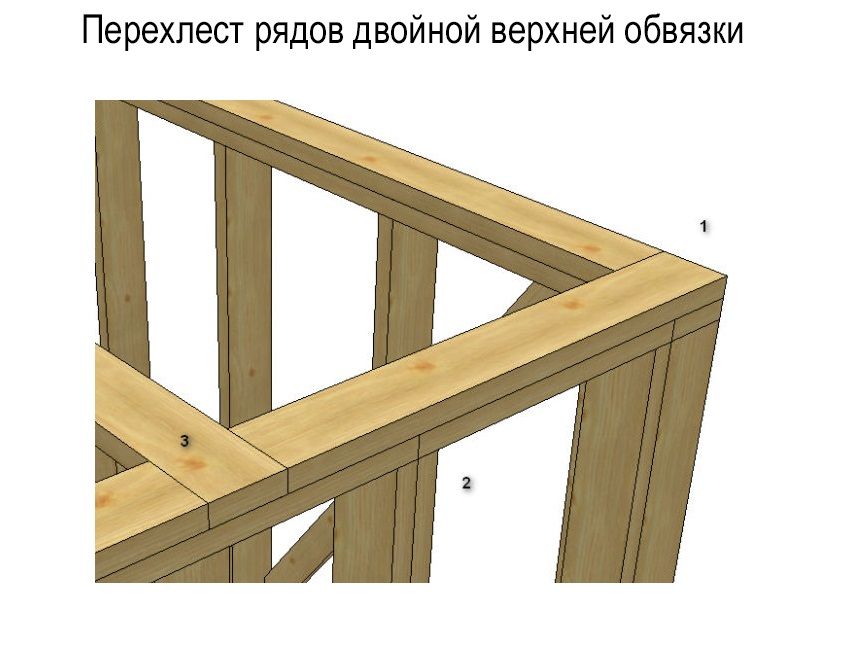

Двойная верхняя обвязка

Двойная верхняя обвязка из доски, также отличительная особенность американского каркаса

Двойная верхняя обвязка

Сдвоенная обвязка опять же дает усиление по верху стены на прогиб от нагрузки сверху – нагрузка от перекрытия, стропил и т. п. Кроме того, обратите внимание на перехлесты второго ряда обвязки.

1. Перехлест в углу – связываем вместе две перпендикулярных стены.
2. Перехлест по центру – связываем вместе 2 участка одной стены.
3. Перехлест по перегородке – связываем вместе перегородку с наружной стеной.

Таким образом, сдвоенная обвязка выполняет и вторую задачу – обеспечение цельности всей конструкции стен.

В отечественном исполнении часто можно встретить верхнюю обвязку из бруса. И это, опять же, не самое лучшее решение. Во-первых, по толщине брус больше, чем сдвоенная обвязка. Да, на прогиб это может и лучше, но не факт, что это нужно, а вот мостик холода вверху стены будет значительнее.  Ну и реализовать вот этот вот перехлест для обеспечения цельности всей конструкции – сложнее.  Поэтому возвращаемся снова к тому, что зачем делать сложно, если можно сделать проще и надежнее?

Правильная укосина в каркасном доме

Еще один краеугольный камень.   Наверняка вам встречались фразы “укосины сделаны неправильно”.  Давайте поговорим об этом.  Во-первых, что такое укосина?  Это диагональный элемент в стене, благодаря которому обеспечивается пространственная жесткость на сдвиг в боковой плоскости.  Потому что благодаря укосине появляется система треугольных конструкций, а треугольник – самая устойчивая геометрическая фигура.

Итак, когда говорят про правильную укосину, то обычно речь идет про такой вариант:

Правильная укосина

Почему именно такая укосина называется “правильной” и на что следует обратить внимание?

1.  Такая укосина устанавливается с углом от 45 до 60 гр – это самый устойчивый треугольник. Конечно, угол может быть и другим, но именно такой диапазон – лучше всего.
2.  Укосина врезается в верхнюю и нижнюю обвязку, а не просто упирается в стойку – это достаточно важный момент, таким образом мы связываем конструкцию воедино.
3.  Укосина врезается в каждую стойку на своем пути.
4. На каждый узел – примыкание к обвязке или стойке, должно быть не менее двух точек крепежа. Так как одна точка даст “шарнир” с определенной степенью свободы.
5. Укосина врезается на ребро – так она лучше работает в конструкции и меньше мешает утеплению.

А вот пример самой “неправильной” укосины. Но тем не менее, встречается сплошь и рядом.

Неправильная укосина

Это просто доска, воткнутая в первый проем каркаса.  Что же в ней такого “неправильного”, ведь формально это тоже треугольник?

1. Во-первых – очень маленький угол наклона.
2. Во-вторых, в такой плоскости доска укосины работает хуже всего.
3. В-третьих, зафиксировать к стене такую укосину сложно.
4. В-четвертых, обратите внимание на то, что в местах примыкания к каркасу образуются крайне неудобные для утепления полости.  Даже если аккуратно подрежут укосину и щели на торце не будет, от острого угла никуда не деться, а качественно утеплить такой угол – непростая задача, поэтому скорее всего это будет сделано кое-как.

Еще один пример, также распространенный.  Это укосина, врезанная в стойки, но не врезанная в обвязки.

Укосина не врезана в обвязки

Такой вариант уже намного лучше, чем предыдущий, но, тем не менее, такая укосина будет работать хуже, чем врезанная в обвязки, а работы ведь – на 5 минут больше. А если к тому же она будет зафиксирована к каждой стойке всего по одному гвоздю, то эффект от нее тоже будет сведен к минимуму.

Варианты всяких маленьких неполноценных “укосиков и подкосиков”, которые не доходят от верхней обвязки до нижней, даже не будем рассматривать.

Формально, даже самая кривая укосина хоть какой-то вклад да вносит.  Но еще раз: зачем делать по-своему, если хорошее решение уже есть?

На этом закончим с американским каркасом и перейдем к скандинавскому.

Правильный скандинавский каркас

В отличие от Америки, где каркасы практически стандартизированы и различий очень мало, в Скандинавии вариаций больше. Тут можно найти и классический американский каркас, и гибридные версии.  Скандинавский каркас, по сути, есть развитие и модернизация американского. Тем не менее, в основном, когда говорят про скандинавский каркас, речь идет о такой конструкции.

Типичный скандинавский домокомплект

Скандинавский каркас

Углы, укосины – тут все как у американцев.  На что же обратить  внимание?

1. Одинарная обвязка по верху стены.
2.  Силовой ригель, врезанный в стойки на протяжении всей стены.
3. Одинарные стойки на оконных и дверных проемах.

На самом деле основным отличием является этот самый “скандинавский” ригель – он заменяет собой и американские хэдеры, и сдвоенную обвязку, являясь мощным силовым элементом.

В чем, на мой взгляд, преимущество скандинавского каркаса перед американским? В том, что в нем идет намного бОльший упор на минимизацию всевозможных мостиков холода, коими являются практически все сплоченные доски (сдвоенные обвязки, стойки проемов). Ведь между каждыми сплоченными досками потенциально может образоваться со временем щель, о которой вы возможно никогда и не узнаете.  Ну и одно дело, когда мостик холода имеет ширину одной доски и другой вопрос – когда их уже две или три.

Конечно, зацикливаться на мостиках холода не стоит.  От них все равно никуда не уйти и на самом деле часто их значимость преувеличивают.  Но, тем не менее, они есть и, если возможно относительно безболезненно их минимизировать, почему бы это не сделать?

Скандинавы вообще, в отличие от американцев, очень сильно заморочены на энергосбережении. Сказывается и более холодный, северный климат, и дорогие энергоносители.  А ведь по климату Скандинавия гораздо ближе к нам (говорю в первую очередь про Северо-Западный регион), чем большинство американских штатов.

Недостаток скандинавского каркаса в его чуть большей сложности, хотя бы в том, что во всех стойках нужно сделать пропилы под ригель. И в том, что, в отличие от американского, он таки требует каких-то мысленных усилий.  Например: на больших проемах могут потребоваться и сдвоенные стойки для поддержки горизонтальных элементов, и дополнительные ригели и хэдеры.  А где-то, например, на фронтонных стенах одноэтажек, где нет нагрузки от лаг или крыши – может и ригель даже не потребуется.

В общем, скандинавский каркас имеет определенные преимущества, но требует приложения чуть больших сил и ума, чем американский.  Если американский каркас можно собрать с полностью отключенными мозгами, то в скандинавском лучше их включить, хотя бы на минимальном режиме.

“Полуправильные”  каркасы

Напомню, что под “полуправильными” я понимаю именно те, которые имеют полное право на существование, но отличаются от типовых скандинавско-американских решений. Поэтому называть их “полуправильными” нужно осторожно.

Приведу несколько примеров.

Пример того, как можно “перебдеть”

Первый пример из нашей же практики.  Это дом был построен нами, но по проекту, предоставленному заказчиком.  Мы даже хотели переделать проект полностью, но были ограничены сроками, так как надо было выходить на объект; кроме того, заказчик заплатил за проект ощутимую сумму и формально нарушений по конструкции нет, а с озвученными недостатками текущего решения он смирился.

Почему же тогда я отнес этот каркас к “полуправильным”?  Обратите внимание на то, что здесь есть и скандинавские ригели, и американские хэдеры, и сдвоенные обвязки не только по верху, но и по низу стен. Короче говоря, тут и американская схема, и скандинавская, и сверху накинуто еще процентов 30% запаса по-русски, на всякий случай. Ну, а сборная стойка из 6 (!!!) досок под клееной балкой конька говорит сама за себя.  Ведь в этом месте единственное утепление – это изоплат снаружи, и перекрестное утепление изнутри. А если бы была чисто американская схема, то утепления в этом участке стены попросту не было бы, голая деревяшка снаружи вовнутрь.

“Полуправильным” я называю этот каркас потому, что с точки зрения конструктивной надежности к нему претензий никаких нет.  Тут многократный запас прочности “на случай атомной войны”.  Зато изобилие мостиков холода, и огромный перерасход материала на каркас, и высокая трудозатратность работ, что также сказывается на цене.

Этот дом можно было сделать с меньшим, но достаточным запасом прочности, но при этом процентов на 30 сократить количество пиломатериала и значительно уменьшить количество мостиков холода, сделав дом теплее.

Другой пример – каркас по системе “двойной объемный” каркас, пропагандируемый одной московской компанией.

Основное отличие — это фактически двойная наружная стена, с разнесенными относительно друг друга стойками.  Так каркас вполне удовлетворяет критериями прочности и очень неплох с точки зрения теплотехники, за счет минимизации мостиков холода, но проигрывает в технологичности.  Задачу ликвидации мостиков холода, которую, в первую очередь, решает такой каркас, можно решить более простыми,  надежными и правильными методами типа “перекрестного утепления”.

И, что любопытно,  обычно “полуправильные” каркасы так или иначе имеют в себе скандинавско-американские решения.  А отличия скорее в попытке улучшить хорошее.  Вот только часто бывает, что получается “лучшее – враг хорошего”.

Такие каркасы можно смело назвать “полуправильными” именно потому, что грубых нарушений тут нет. Есть отличия от типовых американо-скандинавских решений в попытках что-то улучшить или придумать некую “фишку”.  Платить за них или нет – выбор заказчика.

“Неправильные” каркасные дома

Теперь поговорим о “неправильных” каркасах.   Самый типичный, я бы даже сказал, собирательный, случай, представлен на фото ниже.

Квинтэссенция “направильного” каркасного домостроения

Что сразу можно отметить на данном фото?

1. Тотальное использование материала естественной влажности. Причем материала массивного, который сильнее всего усыхает и меняет свою геометрию в процессе усушки.
2. Брус в углах и на обвязках и даже на стойках –  это мостики холода и неудобство в дальнейшей работе.
3. Отсутствие хэдеров и усилений проемов.
4. Не пойми как сделанная укосина, плохо выполняющая свою роль и мешающая утеплению.
5. Сборка на уголки с черными саморезами, назначение которых – крепление ГКЛ при отделке (а не использование в силовых конструкциях).

На фото выше представлена практически квинтэссенция того, что принято называть “неправильным” каркасом или “РСК”.  Аббревиатура РСК появилась году в 2008 на ФХ, с подачи одного строителя, представившего схожее  изделие миру, под названием Русский Силовой Каркас. Со временем, по мере того как люди начинали разбираться, что к чему,  данную аббревиатуру стали расшифровывать как Рашен Страшен Каркашен.  Как апофеоз бессмысленности с претензией на уникальное решение.

Что самое любопытное, при желании его можно отнести и к “полуправильным”: ведь если саморезы не сгниют (черные фосфатированные саморезы отнюдь не образец коррозийной устойчивости) и не полопаются при неизбежной усушке бруса, данный каркас вряд ли развалится. То есть право на жизнь такая конструкция имеет.

В чем основной недостаток “неправильных” каркасов?  Если люди разбираются в том, что они делают, они довольно быстро приходят к канадско-скандинавской схеме.  Благо, что информации сейчас навалом.  А если не приходят, то это говорит об одном: им, по большому счету, наплевать на результат.  Классический ответ при попытке задать им вопрос, почему именно так – “мы всегда так строили, никто не жаловался”.  То есть вся стройка основывается исключительно на интуиции и смекалке. Без попыток поинтересоваться – а как же вообще это принято делать.

Что мешало сделать доску вместо бруса?  Сделать усиления проемов?  Сделать нормальные укосины? Собрать на гвозди? То есть сделать правильно?  Ведь ровно никаких преимуществ такой каркас не дает!  Один большой набор не самых лучших решений с претензией на супер прочность и т.п..  Причем трудозатратность такая же как у “правильного”, стоимость – тоже, а материалоемкость, возможно, даже больше.

Подведем итог

В качестве итога: “правильной” принято называть американо-скандинавскую схему каркаса, по причине того, что она уже многократно опробована на тысячах домов, доказав свою жизнеспособность и оптимальное соотношение “трудозатратность-надежность-качество”.

К “полуправильным” и “неправильным” относятся все остальные виды каркасов.  При этом каркас может быть вполне надежным, но “неоптимальным” со стороны вышеперечисленного.

Как правило, если потенциальные подрядчики не могут обосновать применение тех или иных конструктивных решений, отличных от “правильных” американо-скандинавских, это говорит о том, что они понятия не имеют ничего об этих самых “правильных” решениях и строят дом исключительно по наитию, заменяя знания интуицией и смекалкой.  А это очень рискованный путь, который может аукнуться в будущем владельцу дома.

Поэтому. Хотите гарантировано правильных, оптимальных решений? Обратите внимание на классическую американскую или скандинавскую схему каркасного домостроения.

А главный итог заключается в следующем:

 Понимая, что обычно называют “правильным” каркасным домом, можно гораздо быстрее понять, кто перед вами – строители, действительно знающие основы современного каркасного домостроения, или самоучки, изделия которых берут начало в лагерных бараках времен ГУЛАГа… и которые не имеют никакого желания повысить свою квалификацию, пользуясь изобилием информации и в интернете.

(Visited 164 443 times, 1 visits today)

5 1 голос

Оцените статью

Рабочие чертежи каркасного дома / каркасный дом своими руками

 Устройство каркасного дома

 Разрез каркасного дома

Разрез каркасного дома на примере проекта КД-29, приведена схема и технология строительства каркасного дома. Почти все проекты имеют данную
конструкцию. Данная схема зарекомендовала себя, как надёжная, но простая и удобная в сборке. Весь вес крыши приходится на центральную и боковые
нефронтонные стены, которые стоят на фундаменте. Второй этаж собирается с перекрытия второго этажа. Наглядно, с этапами строительства можно ознакомиться,
скачав инструкцию по строительству каркасного дома.

 Планы и чертежи сборки фундамента

Комплект рабочих схем и узлов к проекту, содержит: полный чертёж с размерами мест установки анкеров, продухов рабочей арматуры и хомутов, объем бетона и количество арматуры. Технологию и способ экономной сборки опалубки для использования её в последующем для стоек каркаса и обвязок. При свайном фундаменте к проекту идёт также описание и свайное поле со всеми размерами установки свай д108мм и обвязкой швеллером для гарантированной надёжности свай. При желании по месту возможна обвязка свай брусом или доской на ребро по оголовкам.

 Стена каркасного дома

Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек с двух сторон в см., включая проверочные размеры между стойками, места
установки укосин, размеры проёма окна/двери и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также все планы, где
необходимо, содержат комплектовочную ведомость, комментарии и технологию соединения стоек в углах, по технологии тёплый угол, и схему примыкания
внутренних стен. Обратите внимание, что мы специально отказались от гостовского оформления чертежей, чтобы убрать лишние шапки и подписи, и сделать
чертежи на всю страницу. Также, они выполнены в цвете и в сантиметрах, для удобства работы при строительстве.

 Фронтон каркасного дома

Комплект рабочих схем и узлов к проекту, включает: размеры до начала стоек в см. и обрешётки крыши, высоту стоек, включая проверочные размеры между
ними, места установок окон, размеры окна и его усиления, планы последовательности и места установки листов OSB (ОСП) снаружи, также, все планы
содержат комментарии и технологию раскладки крепления Ондулина, обрешётки, свесов и устройства паро- ветро- защиты (кровельного пирога).

 Сравнение: Обычный чертёж и наши чертежи

Для удобства и скорости работы, мы не стали, как это делают все, делать отдельную комплектовочную ведомость на весь дом, так как работать по ней
крайне неудобно. Представьте, как собирать дом, если для того, чтобы собрать перегородку длиною всего метр-два, вам придётся искать её комплектность в
книге из почти ста! листов. Чтобы у вас не было таких проблем, мы, все необходимые материалы и их точные размеры, указали непосредственно на странице,
где нарисован тот объект, который вы будете собирать в настоящее время, вам не придётся тратить уйму времени, чтобы найти и рассчитать, что вам нужно,
всё указано на схеме — просто и удобно. В любом случаие, ещё дополнительно идёт смета к проекту.

 Узлы: Схемы крепления и разметки

К каждому нашему проекту идут не только чертежи и схемы, описания и пояснения, а конечно ещё и узлы, это сильно облегчает и ускоряет процесс
правильного строительства. Ниже, первая страничка узлов и схема разметки от проекта кд-1. Так как, это проект небольшого дома, то узлы поместились на
двух страницах. Первая, это основные узлы и схема сборки стен с пояснением по разметке. Вторая страница в проекте, это узлы внутренних перегородок,
схема и способ впиливания укосин, схема и способ быстрой разметки. А также, на второй странице показан способ и метод утепления перекрытия между
этажами, пола первого этажа и т.д.

 Инженерные сети

Комплект рабочих схем и узлов к проекту, содержит: схему прокладки и количество оконечных устройств электрики (розетка, выключатели, автоматы защиты и тд и тп), принципиальную схему и вариант установки сантехники для первого/второго этажа, а также вариант устройства дренажа и вентиляции с естественным побуждением с описание минимально желаемого устройства согласно норм и правил на одноквартирные дома.

Подробнее об узлах по технологии KarkasDom, можно прочитать в статье Все узлы каркасного дома.

Все наши проекты обладают множеством достоинств:

1. Проекты разрабатываются под размер материалов из магазина, чтобы пришлось как можно меньше резать и не оставалось обрезков.

2. Также, еще на этапе эскизного проекта подбирались плиты OSB, с учетом наиболее популярных размеров, которые чаще всего есть на складе строй базы.

3. Кровля самая простая в исполнении – двускатная. А это значит, не придется резать Ондулин или металлочерепицу, чтобы сформировать ендовы.
Нет дополнительных кровельных элементов, которые удорожат кровлю, а также, нет потенциально опасных мест, которые могли бы протекать.

4. Все проекты сделаны по районированию: Зона 2, СПб и ЛО, что подходит для их строительства по снеговой и ветровой нагрузке в большей части России.

5. Обычно прямоугольный дом. Это самая энергоэффективная и удобная форма дома.

6. Все дома достаточно просты в строительстве, благодаря отсутствию лишних выступов стен.

7. Все размеры указаны в сантиметрах и имеют оригинальное исполнение чертежей и схем.

8. В проектах домов нет ни одной дорогостоящей клееной или двутавровой балки.

9. Габариты дома выбираются для максимальной экономии строй материалов.

10. Стояки, обычно, собраны в одном месте с вентиляцией.

11. Удобная лестница.

  Так как все чертежи и планы мы не можем разместить на одной странице то зайдя в раздел, Наше предложение мы можем предложить вам бесплатно все сметы для расчёта во сколько вам обойдётся дом по ценам вашего региона, все планы, чертежи и технологии с подробным описанием, что и как делается и для чего. В общей сложности более 100 страниц цветных чертежей, описаний и комментариев для удобства, скорости и качества работы.

Смотрите в разделе «Видео», это и многие другие видео по строительству каркасных домов:

Инструкция + Подробные схемы +Видео

Возведение каркасных сооружений давно уже стало необычайно популярным. Ничего удивительного в этом нет. Данный метод постройки весьма привлекателен несложной технологией, которая позволяет провести все работы собственными силами, не обращаясь к помощи наемных рабочих. Да и материалы для постройки требуются не слишком дорогие и вполне доступные.

[contents]

Современный каркасный дом – особая конструкция, в которой активно применяются колонны и несущие балки. Периметр самого каркаса оббивается листами ДСП, вагонкой, фанерой и прочим. Все свободные места и промежутки заполняются любым имеющимся наполнителем, который является так же и утеплителем. Обычно в данной роли выступает пенопласт, пенополиуретан, каменная и минеральная вата и другие материалы.

Схемы каркасных домов: обзор и планирование

Использование достаточно компактных блоков и деревянных колонн из бруса позволяет вести строительство без привлечения специальной техники – лебедок и подъемных кранов.

Полное же отсутствие в возводимой конструкции бетонных плит, кирпича и каменных блоков обеспечивает небольшой вес всему сооружению.

А это избавляет от необходимости обустраивать своими руками прочный монолитный фундамент.

Однако, определяясь с типом фундамента, следует исходить не из одной только массы здания.

Обязательно учитываться должен и тип грунта, на котором планируется возвести здание. Если он глинистый, достаточно тяжелый, то без основательного, монолитного фундамента вряд ли удастся обойтись. Если же в грунте нормальное содержание песка, то вполне хватит столбчатого или ленточного мелкозаглубленного фундамента.

Если домовладелец сомневается в качестве грунта для постройки на своем участке, то он может уточнить его тип и состав в местном архитектурном бюро. Не стоит пренебрегать фундаментом, не убедившись предварительно, что без него на самом деле можно обойтись. В предполагаемом строительстве будет использоваться природный материал древесного происхождения. Даже полностью обработанному, качественному материалу, лучше избегать длительных контактов с водой.

Имеется две схемы строительства каркасного дома:

• все мероприятия полностью ведутся самостоятельно. Готовые блоки не применяются: только исходные строительные материалы;
• возведение сооружения из полностью готовых, укомплектованных блоков, которые изготавливаются промышленным способом.

Рассмотрим первый, более демократичный вариант

Строительство начинается со схемы каркасного дома, или его проекта (плана). При его составлении необходимо учесть все особенности будущего строения, от которых зависит также и требуемое количество строительного материала. Некоторые полагают, что без данного этапа можно обойтись, и совершенно напрасно.

Никто не гарантирует, что позднее не придется прерывать работы из-за нехватки каких-то материалов, или их несоответствия требованиям. Можно воспользоваться подходящим готовым проектом, который не трудно отыскать в сети.

Ну, а если требуется индивидуальный дом «под себя», с конкретными идеями и задумками, то тогда лучше обратиться к профессионалу. Ведь готовый эскиз должен иметь поэтажные планы, подробную схему фундамента, чертежи перекрытий и кровли.

Схема узлов каркасного дома: закладка фундамента

Начало любого строительства предваряет закладка основания здания, или фундамента.

Выше уже отмечалось, что его тип зависит от характеристик грунта в выбранном для строительства месте.

Если почтва не слишком склонна к расползанию, вполне можно использовать ленточный, винтовой или столбчатый фундамент. Винтовой хорош тем, что его можно использовать практически при любых типах почв.

Преимущества данного типа фундамента состоят еще в том, что при необходимости его несложно отреставрировать или отремонтировать. Замечательная вентиляция под всем строения – это дополнительный бонус. Чтобы исключить попадание влаги снаружи, между основанием дома и сваями фундамента следует гидроизолировать, настелить два слоя рубероида.

Важно. От завершения закладки фундамента должен пройти хотя бы месяц (не меньше) прежде чем начнется строительство. Это время необходимо для усадки. Его тоже предстоит использовать с пользой для дела: провести все необходимые подготовительные мероприятия перед началом большой стройки.

Для возведения надежного и добротного строения потребуется:

• пиломатериал для возведения собственно дома. Длина брусьев определяется размерами будущего дома. Толщина их будет соответствовать толщине несущих стен;
• гидроизоляционный материал. Обычно это рубероид;
• материал для теплоизоляции: минеральную или каменную вату, пенопласт и прочее;
• необходимый крепеж: анкерные болты, саморезы, скобы, дюбели;
• различные антисептические препараты для обработки древесины;
• материал для крыши: пиломатериалы, теплоизоляционный, гидроизоляционный и кровельный материалы;
• материал для облицовки: плиты ДСП или OSB, вагонка, листы фанеры и т. д.;
• специальная супердиффузионная мембрана, необходимая для пароизоляции стен и кровли.

Возведение каркаса по схеме

После того, как положенный фундамент выдержал положенный срок, приступают к креплению нижней обивки сверху. На фундаменте закрепляются анкерными болтами выложенные на него доски. Желательно чтобы количество стыков было минимальным.

Когда сделана нижняя обвязка и выложен фундамент, можно приступать к установке каркаса.

Его можно выполнить из металла или из дерева. Вариант из металла прочнее– он намного надежней, но, соответственно, и дороже. Для сборки такого понадобится сварка. Другой способ – с помощью стального крепежа, имеющего вид скоб.

Если же это будет дерево, то детали должны пройти тщательную обработку подходящим антисептиком. Крепежом же будут служить не болты и скобы из железа, а деревянные нагели.

Каркас не обязательно собирать непосредственно на фундаменте. Можно делать это отдельно, а потом поставить уже готовую конструкцию на место и надежно закрепить ее.

Правильная сборка каркаса осуществляется от его углов. Их отмечают прочным попарным соединением ровных досок. После этого делают наметки для будущего расположения проемов для окон и дверей. Слишком частые вертикальные стойки не требуются. Расстояние стоек друг от друга определяется шириной приготовленного материала для изоляции.

Кстати, утеплитель не будет защищать вертикальные стойки, в этих местах холод сможет проникать внутрь. Для устойчивости вертикальные стойки или балки укрепляют специальными раскосами. Когда все стойки установлены и хорошо выровнены, приступают к выкладыванию венца потолка. Затем закладывают оконные и дверные проемы. Доски фиксируются дюбелями или саморезами.

Схема стены каркасного дома: обрешетка

Когда все вертикальные и горизонтальные направляющие установлены и хорошо закреплены, можно начинать делать обрешетку.

Она может быть косой или горизонтальной. Если есть возможность выбирать между ними, то предпочтительнее первый вариант.

При горизонтальной обрешетке доски должны идти через каждые сорок сантиметров, не реже.

Косую пускают под углом 45 градусов, промежутки между отдельными планками не более 40 см.

И в первом и во втором случае обрешетка фиксируется саморезами.

Сборка каркасного дома: перекрытия

Пожалуй, самым важным при установке перекрытий будет избегание провисания досок.

Балки положено укладывать друг за другом, параллельно, хорошо закрепляя их шпильками.

Расстояние между ними должно быть не более 0,6 метра.

Для перекрытий первого этажа необходимо установить дополнительные подпорки, для надежности.

Если речь идет о перекрытиях второго (и третьего) этажа, то внутренние стены вполне справятся с ролью надежной опоры для крыш и потолка.

Крыша по схеме каркасного дома

Если возведенное на предыдущем этапе перекрытие предназначалось под крышу, то опорой для стропил станут концы уложенных лаг.

Материал для крыши выбирается согласно предпочтениям и возможностям хозяина стройки. Это может быть мягкая черепица, рубероид, ондулин, металлочерепица и многое другое. Как и прочие монтажные работы, установка каркаса также начинается с углов.

Концы крышного каркаса надежно крепятся к лагам перекрытий. Крыша обычно имеет форму равнобедренного треугольника. Расстояние меж стропилами соотносится с шириной материала, который предполагается использовать в качестве утеплителя или покрытия.

Каркас крыши удобно собрать на поверхности земли, а потом поднять его и установить на дом.

Обшивка каркасного дома своими руками

Схема пирога каркасной стены

Варианты обшивки могут быть разными. Это сайдинг, блок-хаус, вагонка и другое. Под обшивку внахлест укладывается прочный, водонепроницаемый материал, с запасом 20-30 см.

Выбранным материалом оббиваются стены, потом кровля, вставляются окна и двери. Полы настилаются в последнюю очередь. Доски подшивают под проложенные лаги, все промежутки, образовавшиеся между досками и лагами, заполняются утеплителем.

Если имеется такая возможность, то утепление пола лучше сделать двуслойным.

Сначала слой пенопласта, вслед за ним укладывается минеральная вата. Когда весь утеплитель выложен, укладываются половые доски. Они размещаются перпендикулярно лагам. Для большей ровности и гладкости пола, сверху можно отделать его плитами OSB или листами фанеры. Когда пол настелен, можно приступать к внутренней отделке стен. Все имеющиеся промежутки между горизонтальными и вертикальными лагами следует заполнить утеплителем. Специальная пленка для пароизоляции накладывается сверху. Затем проводится обшивка фанерой или вагонкой.

Чтобы стены были более устойчивыми, придется установить внутренние укосины и для промежуточных стен, и для наружных.

Узлы крепления при возведении каркасного дома

Чтобы каркасный дом соответствовал заявленным характеристикам, следует позаботиться о надлежащей сборке имеющихся узлов крепления. Это достаточно сложный процесс, поэтому перед началом работ следует внимательно изучить технологию. Кто не слишком разбирается в строительных работах, сразу может не понять, что же это за узлы.

Это важные места соединения отдельных конструктивных элементов строения. Наиболее ответственные среди них – перекрытия, стены и кровельная система. Каждый из обозначенных главных узлов в собственной конструкции имеет также определенное количество узловых соединений.

Перечислим их по порядку, в направлении снизу строения вверх:

• в угловых соединениях это стыковка бруса нижней обвязки между собой; крепление к поверхности фундамента нижней обвязки, состоящей из бруса;
• монтаж вертикальных стоек: сначала устанавливаются угловые стойки, и только потом оставшиеся;
• надежная фиксация верхней обвязки, состоящей из бруса;
• соединения, служащие для надежной фиксации конструкции самого каркаса как в вертикальной, так и в горизонтальной плоскостях: это гарантирует ему жесткость и устойчивость;
• крепление потолочных балок к обвязке из бруса наверху.

Соединения основных элементов крыши между собой:

• верхней обвязки и стропил;
• самих стропил на самом верху, в зоне конька;
• ригеля и стропил;
• стропил и контробрешетки;
• стропил и обрешетки

Все обозначенные узлы являются несущими, так как они отвечают за надежность и прочность всей конструкции. Второстепенные узлы также не стоит упускать из виду, они не менее важны для устойчивости строения. Это межэтажные перекрытия и лаги. В качестве проверенного соединения отдельных элементов постройки применяют специальные крепежные элементы.

Каркасный дом своими руками: пошаговая инструкция

Есть мнение, что строительство каркасного дома вполне можно осилить самостоятельно. Например, заказать на заводе силовой каркас с инструкцией для самостоятельной сборки, чтобы сэкономить на бригаде сборщиков. При большем желании можно даже закупить материалы на строительном рынке, изготовить каркас и собрать дом полностью с нуля своими руками.

Но очевидно, что браться за такое мероприятие стоит, только досконально изучив каркасную технологию строительства, пообщавшись с профильными строительными компаниями и владея базовыми навыками сборки деревянных конструкций.

Изучить технологию необходимо для того, чтобы определиться с вариантами наполнения каркаса (утеплитель, пароизоляция, гидроизоляция), видами внутренней и внешней отделки, а также решить вопрос, будет ли устанавливаться вентилируемый фасад. От выбора вариантов напрямую зависит сложность работ и решение по самостоятельному их выполнению либо привлечению бригад по крайней мере на некоторые этапы сборки.

Постройка каркасного дома

Постройка каркасного дома: краткая инструкция

В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок. Перед вами — краткая обзорная инструкция, которая поможет увидеть картину в целом, чтобы рассчитать свои силы и возможности:

• Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
• Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
• Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
• Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.

Этапы постройки каркасного дома

Рассмотрим основные этапы возведения каркасного дома по порядку.

1. Подготовка и разметка участка

Нельзя обойти стороной подготовительные работы. Они необходимы в строительстве любого дома, а тем более — каркасного, при возведении которого нужно придерживаться определенной технологии. Если вы создавали проект самостоятельно, то наверняка учли особенности грунта на участке. Если же проект был куплен, вам потребуется адаптировать проект под ваш участок.

Для начала вам нужно проделать следующие работы на участке:

• Очистка от мусора: не должно быть строительных элементов, веток, коряг, пней. Если вы приобрели участок со старой постройкой, необходимо ее демонтировать и убрать строительный мусор.
• Подготовка въезда для транспорта. Свободный въезд на участок необходим как для вывоза мусора, так и для завоза строительных материалов. Важно предусмотреть возможность разворота техники на участке.
• Выравнивание участка. Большое количество бугров, впадин и других неровностей будет мешать вам в разметке и оценке уклона рельефа. Черновое выравнивание надо произвести до старта строительных работ.
• Создание временного склада. Продумайте, где будете хранить стройматериалы. При неровностях рельефа материалы лучше складывать на возвышенных местах, чтобы в них не скапливалась влага, а также соорудить навес для защиты от осадков.

Перед постройкой каркасного дома необходимо сделать разметку — это обозначение на местности, где будет располагаться будущее сооружение. Схему, созданную в электронном носителе или на бумаге в масштабе, корректно переносят на участок, используя бруски и веревки. Колья вкапывают в грунт, а между ними протягивают веревку для обозначения стен, как показано на фото:

Разметка для каркасного дома

Во время разметки измеряют углы, чтобы они были четко 90°, учитывают длину стен, указанную на схеме. Даже минимальных отклонений в расчетах и градусах нужно избежать — последствия чреваты перекосом стен от малейшей нагрузки — такой дом долго не простоит.

2. Виды фундамента: какой лучше для каркасного дома

В постройке каркасного дома не обойтись без закладки качественного фундамента. Он является основой, идеально ровной «подставкой», которая держит всю конструкцию. Цель — равномерно распределить вес дома для исключения любых его деформаций.

Каркасное строительство считается «облегченным», поскольку стены достаточно легки и не давят на грунт и фундамент так сильно, как кирпичные или бетонные строения. Поэтому основа под дом обычно используется достаточно простая, но способная выдержать несущие стены — это свайный или мелкозаглубленный ленточный фундамент. Тем не менее, при выборе типа фундамента важно учесть общий вес конструкции и состояние грунта.

Свайный фундамент

Требуется в случае, если грунты нестабильные, пучинистые, подвижные и зыбкие, частично размытые или наполненный влагой. Это встречается на глине или тяжелых суглинках, а также бывает, если возведение планируется неподалеку от реки или водоема. Подобного типа фундаменты предполагают установку свай, которые завинчиваются или забуриваются глубоко внутрь, где находятся неподвижные, стойкие слои почвы. Сваи могут быть металлическими винтовыми или заливными, когда в пробуренное отверстие заливается бетон по арматуре. На сыпучих грунтах для укрепления применяются специальные опалубки или обсадная труба.

Ленточный фундамент

Это каменная лента, которая уходит в грунт примерно на 100-400 мм. Сверху такой фундамент возвышается до 300 мм. Общая высота будет составлять до 700 мм. Ленту заливают в выкопанные ранее траншеи. Что касается заливки, то это бетонный раствор, который можно сделать самостоятельно. Сначала в траншее создают «песчаную подушку» до 100 мм, а сверху кладут арматуру из металла. После уже заливают раствором.

При желании можно ниже заглубить основу или сделать ее выше — параметры на ваше усмотрение. Для этого придется потратить больше материалов, но конструкция основания будет более громоздкой и массивной.

Плитный фундамент

Его другое название — плавающий. Он так именуется потому, что учитывает сезонные расширения почвы: основа будет приподниматься и оседать вместе с грунтом. Нельзя пренебрегать качеством материала: плита должна быть максимально устойчивой к нагрузкам, механическим повреждениям, отличаться прочностью и долговечностью.

Такой фундамент создают из арматуры и бетона. Арматуру перетягивают проволокой в виде сетки, чтобы усилить прочность. Плиту погружают в грунт на 100 или 200 мм — это минимальное заглубление. Можно обойтись и без этого — налить бетон сразу на гравийную подушку. Плита должна быть примерно до 300 мм в высоту.

Полезны водонепроницаемые добавки в бетон, чтобы плита была защищена от влаги. И тогда внутри дома никогда не будет влажных полов и сырости. Такой фундамент простоит долгие годы.

3. Обвязка брусом

В возведении каркасного дома не обойтись без обвязки. Сверху на установленные сваи кладут горизонтальные балки из бруса, которые и выполняют роль обвязки и служат для распределения веса дома. Чтобы создать прочную обвязку, как правило выбирают брус сечением 150х150 мм. Углы соединяют методом полулапы или в полдерева, что можно увидеть на фото:

Соединения углов

При использовании того или иного метода необходимо помнить о том, что здесь играет существенную роль толщина среза дерева. Полулапа — балка срезается таким образом, чтобы элементы находились под углом друг к другу. Полдерева — отрезается половина от толщины. Соединения скрепляются сверху пластиной. Также применяется металлическая скоба для лучшего укрепления. После этого угол обвязки устанавливают на фундамент и создают надежный крепеж с помощью металлического анкера. Не забудьте о том, что брус необходимо обработать специальным антисептическим раствором.

4. Монтаж каркасного дома

Инструкция монтажа начинается с каркаса — это очень важный момент, в котором нужно правильно подобрать доски, балки, соединить их по выбранной технологии.

Каркас

Поэтапная инструкция возведения каркаса:

• Процесс измерения. Те места, где будут находиться стыки деревянных деталей, а также устанавливаться стойки, необходимо измерить рулеткой, чтобы не ошибиться в расчетах. После все обозначить карандашом, чтобы последующие работы выполнялись правильно.
• Проверка углов. Сначала проверяют стойки — вертикальны ли они, имеются ли отклонения от нужного размера и угла. Выверяют угол соединения, а также горизонт верхней обвязки. Между балкой и стойкой должен быть угол четко 90° без малейших отклонений.
• Подбор крепежа. Очень важно, чтобы все каркасные элементы были надежно скреплены между собой. Для этого подбирают наиболее прочные детали.

Сборка стен

Каркасный дом монтируют из элементов, которые заранее подготавливают и собирают отдельно наподобие детского конструктора. Готовые шаблоны и стены поднимают, подпирают балками для временной установки, после чего используют крепежные элементы для надежного соединения.

Как возводятся стены:

• Сначала укладывают нижнюю обвязку.
• Каркасы стен собираются отдельно для каждой стороны. Это вертикальные элементы, также нижние и верхние. Иначе такие детали называются шаблонами. Их поднимают и ставят на обвязку.
• Сверху шаблонов возводится еще одна обвязка — верхняя. Она нужна для того, чтобы установить стропила кровли.

Шаблон обычно бывает высотой в 6 м или больше. Естественно, что самому справиться с такой громоздкой деталью никому не будет под силу. Поэтому желательно, чтобы шаблон поднимали три человека, не меньше. Если же стены требуются более высокими и длинными, то для их возведения соединяют несколько шаблонов в одно, используя резьбовые впадины.

Укосины

Это наклонные элементы каркаса, которые указаны в схеме дома. Они выполняют важную роль — повышают прочность всей конструкции. Для создания укосин берут доски 100-50 или 150-50 мм. Чтобы детали располагались правильно, внимательно изучите схему, а также посоветуйтесь со специалистом в этом деле, чтобы монтаж был выполнен идеально точно.

Ригель

Ригель — это доска, расположенная горизонтально. Ее крепят вместе с доской, которая находится в верхней обвязке. Сначала ригель закрепляют в шаблон, который собирается на земле. Для создания этого элемента применяют деревянные элементы с толщиной 50 мм и более. Именно ригель влияет на то, чтобы нагрузка на стойки была ровной, не было перекосов или наклонов.

Также ригель — это и дополнительная подпорка между наклонными частями крыши. Этим словом можно обозначить все балки, которые используются в строительстве и работают на сжатие.

Простенки

Внутренние стены или перегородки между комнатами таким же образом собирают из отдельных шаблонов, а потом устанавливают целиком в конструкцию. Так как стены внутри почти ничем не нагружены, их выполняют из облегченных досок, имеющих малое сечение. Но при этом не стоит забывать о шумоизоляции. В толщину стен должен помещаться шумоизоляционный материал, а также утеплитель при необходимости.

Углы

Углы играют в каркасе очень важную роль — нагрузка на них идет основательная. Поэтому углы желательно собирать из нескольких досок — возьмите два-три опорных элемента.

Двери и окна

Если вы установили каркас правильно, поставили внутренние стены и укрепили углы, самое время совершать монтаж дверей и окон. Намного проще будет заказать окна вместе с услугой установки, поскольку при монтаже нужны определенные навыки и знания. Такую работу лучше всего доверить специалистам.

Двери же собираются самостоятельно с легкостью. Коробка создается из деревянных досок, которые должны иметь толщину 25-30 мм.

Кровля

Типы кровли и принцип устройства кровли каркасного дома не отличаются от домов, построенных по другим технологиям. В первую очередь, надо определиться с типом конструкции кровли. Чаще всего выбирают между двускатной и ломаной мансардной крышей. Первый вариант проще для устройства своими руками. Если вы строите дом впервые, лучше остановиться на этом варианте.

При этом надо проверить угол уклона скатов кровли, заложенных в проект дома. Самым оптимальным считается уклон в 30-45 градусов, обеспечивающий естественный сход снега и воды при осадках.

Каркас кровли представляет собой набор стропил, опирающихся на обвязочные балки — мауэрлаты и коньковый прогон. Для общего усиления всей конструкции крыши каркасного дома используется горизонтальная балка, с помощью которой скрепляется верхняя часть стропил — ветровой ригель. Сверху на стропильную конструкцию монтируется основа для монтажа утеплителя и кровельного материала — обрешетка из сухой доски.

Особое внимание уделяется расчету стропильной системы: количество стропил, их длина и сечение, шаг установки, метод крепления. Выбрать подходящее сечение можно самостоятельно или с помощью специальных строительных таблиц. На параметры стропильной системы влияют предполагаемые ветровые и снеговые нагрузки, вес кровельных материалов, угол уклона кровли. Стропила должны быть полностью идентичны.

Строительство крыши в каркасном доме начинается с разметки нижней обвязки. На следующем этапе проводятся необходимые расчеты и проверка параллельности установки всей конструкции, последним этапом подготовки к возведению крыши считается выравнивание обвязочных досок.

Черновой пол

Чтобы правильно создать черновой пол в каркасной постройке, необходимо знать пошаговый процесс. Пол каркасной конструкции состоит из двух слоев: это черновой пол (основание) и чистовой пол. Черновой пол может быть бетонным или деревянным.

Устройство бетонного пола вмещает несколько слоев:

• Песчаный слой, который должен быть примерно 10 мм.
• Теплоизоляция, созданная из керамзита. Иногда применяются другие материалы — пеноплекс, опилки, смешанные с глиной.
• Гидроизоляция — заливается бетон, в состав которого добавлены вещества, защищающие от влаги.

При возведении деревянного чернового пола обычно появляется полое пространство под ним. Сверху нижней обвязки кладутся деревянные лаги, а к ним уже присоединяются доски самого пола. Сверху, через изоляционный материал, на них кладется утеплитель из выбранного вами материала. На него, также через пароизоляционную мембрану, расстилают покрытие чистового пола: ОСП, ламинат, линолеум и другое.

Посмотрите видео о строительстве каркасного дома от компании «Скандинавия Дом»:

5. Утепление и наполнение каркаса

Вот силовой каркас уже и готов. Самое время заняться вопросом утепления. Грамотно подобранный утеплитель позволит сохранить комфортную температуру независимо от погодных условий и сезона. Вариантов утепления каркасного дома много. Самые популярные — минеральная вата и ее производные, стекловата и эковата, до сих пор популярным является и пенопласт, применение которого все же имеет массу ограничений:

Минеральная вата

Считается лучшим вариантом для утепления. Она выпускается в виде матов, спрессованных для удобства использования. Она пропускает достаточно воздуха, не создает конденсат и минимизирует теплопотери. Со временем материал остается прежним: не сбивается в комки, не слеживается, не утрачивает своих первоначальных качеств. Поначалу может немного сжаться — в момент установки. Но потом полностью распрямляется и заполняет собой все щели, швы, благодаря чему по дому не будут гулять сквозняки.

Но помните, что минеральная вата достаточно хорошо впитывает влагу, поэтому ее нужно с внешней стороны защитить, укрыв мембранной пленкой, которая будет пропускать воздух и оберегать от повышенной влажности. Структура мембраны такова, что она не мешает воздухообмену, поэтому использовать ее можно и нужно. Благодаря ей в доме не будет сырости, о конденсате, грибке, плесени на стенах и прочих неприятностях можно не переживать.

Иногда вместо мембраны используют полиэтилен. В таком случае все «дышащие» свойства материала сходят на нет. Тогда можно просто использовать дешевый пенопласт и не тратиться на минеральную вату.

Пенопласт

Плиты пенопласта сделаны из пенополиуретана. Они намного дешевле минеральной ваты, но это — единственное их преимущество. Они оставляют щели и без дополнительного уплотнителя не обойтись: нужно задуть все пеной. Также пенопласт не пропускает воздух, из-за чего в комнатах может скапливаться конденсат и появляться сырость в воздухе. Такого рода утепление потребует обязательной установки вытяжной вентиляционной системы.

Помните, что материал внешней отделки также может не пропускать влагу и не выводить ее из дома. Именно поэтому между плитами и мембраной желательно оставить вентиляционный зазор, через который будет выводиться влажный воздух. Для создания зазора берут деревянную обрешетку с параметрами 50х50 мм и устанавливают вдоль опор.

Подробнее об энергоэффективности и утеплении читайте в статье «Энергоэффективный дом: технология или модная приманка?»

6. Отделочные работы

Отделочные работы — финальный этап строительства каркасного дома. Отделка подразделяется на внешнюю и внутреннюю.

Внутренняя отделка

Внутренняя отделка заключается в монтаже финишного материала. Этим материалом может быть:

• вагонка
• гипсокартон или гипсоволокно с последующей поклейкой обоев или покраской стен
• ОСП-плита для последующей штукатурки стен

Последовательность отделочных работ:

• Смонтируйте материал внутренних стен из ОСП или гипсокартона.
• Устраните стыки. Обратите внимание на зазоры между панелями: они там непременно будут. Если речь идет о гипсокартоне, то целесообразно зашпатлевать все стыки или проклеить их бумажной лентой.
• Грунтовка. Хотите поклеить обои — пройдитесь по поверхности клеем, а для краски используйте специальный грунтовочный состав.
• Финишная отделка. Это покраска стен, нанесение рисунков, декоративных элементов, штукатурного слоя, поклейка обоев, оклейка листов из пробкового покрытия и прочее.

Каркасная технология строительства предоставляет достаточную свободу выбора материалов для внутренней отделки дома. При этом существуют нюансы, связанные с подготовкой основания.

Внешняя отделка

Внешняя отделка, помимо эстетической, несет еще и защитную функцию, поэтому на выбор варианта отделки влияют и климатические особенности региона постройки дома.

Два ключевых принципа монтажа фасада каркасного дома — с устройством вентилируемого фасада и без него. Вентилируемый фасада позволяет создать дополнительный контур утепления дома, поэтому его выбирают чаще всего.

Сами же варианты внешней отделки очень разнообразны — от деревянных панелей, блок-хауса и имитации бруса и от недорогого пластикового сайдинга до дорогих термопанелей и фасадной клинкерной плитки. Каркасная технология позволяет реализовать любые дизайн-идеи: фасады могут быть скомбинированы из 2, 3, а то и 4 разных материалов.

Заключение

В строительстве важен результат: жилой дом должен служить долго, выдерживать негативные воздействия окружающей среды, быть теплым и комфортным. Чтобы этого добиться, мало уметь держать в руках молоток и понимать в геометрии. Построить каркасный дом своими руками — задача не из легких. Надо научиться читать проекты, разбираться в материалах, уметь рассчитывать их количество, четко планировать работы и найти рукастых помощников для четкой реализации плана работ. Придерживайтесь инструкций, смотрите обучающие видео, чтобы не ошибиться ни на одном из этапов. Не экономьте на материалах — покупайте проверенные и прочные, которые прослужат много лет и не потребуют замены. Обязательно советуйтесь со специалистами для того, чтобы понять нюансы. Если же не уверены в себе, то выберите строительную компанию или опытную бригаду, построившую не один десяток каркасных домов.

Выбирайте на Лесстрое, чтобы не получилось вот так:

Источник: https://lesstroy.net/articles/3544/

Каркасный дом своими руками — пошаговая инструкция (+фото)

Возведение каркасных домов становится все популярнее в России. Все новые технологии внедряются в строительство таких сооружений и неважно по какой технологии — финской или канадской — строится дом. В данной статье мы расскажем как построить каркасный дом своими руками, дадим пошаговую инструкцию, а также схемы, фото и видео поэтапного строительства.

Фундамент

Фундамент под каркасный дом

Так как каркасные дома рекомендуется возводить не выше двух этажей, то массивный фундамент для них не требуется. Подойдет ленточный, сборный из бетонных блоков, столбчатый фундамент. Самое главное, чтобы они выполняли свое главное предназначение — обеспечивали жесткость рамы в пространстве.

Для этого в ленточном фундаменте применяется надежная и прочная арматура, а в столбчатом — деревянный или бетонный ростверк.

Монтаж каркаса

Схема каркасного дома

Каркасные дома возводятся с помощью деревянных или металлических конструкций. При самостоятельном строительстве последние применяют редко, они увеличивают стоимость постройки на 40-45%, но их применение позволяет сэкономить финансовые расходы на возведении фундамента, обуславливается это легкостью металлических конструкций.

Деревянный каркас лучше всего возводить из дуба, но можно и из других пород дерева. Брус должен быть из качественного леса сечением не меньше 150х150 мм. Угловые соединения не должны иметь зазоров. Выбирайте метод соединения шип-паз.

Обратите внимание!
Металлическое соединение нежелательно, так как дерево гниет при соприкосновении с металлом. Со временем такой крепеж ослабнет, и дом начнет расшатываться. Деревянные нагели обеспечат надежное и долговечное крепление, а это гарантирует большой эксплуатационный срок каркасного дома.

Каркас должен быть раскреплен раскосами, они придают дому жесткость. В технологии строительства каркасного дома предусмотрен монтаж трех раскосов. Изготавливаются они из того же материала, что и стойки.

Снаружи дом обшивают досками или вагонкой шириной не больше 60 мм и под углом в 45°. Старые мастера не советуют прибивать их прочно, за первый год эксплуатации они могут разбухнуть и рассохнуться.

Пол

Фундамент и пол первого этажа

Изготовление пола каркасного дома начинается с прокладки деревянного бруса сечения 150х50 мм по периметру стен.

Обратите внимание!
Его предварительно надо обработать антисептическим раствором.

Стелить брус надо на рубероид, а крепить через каждые два метра анкерными болтами. Особенное внимание уделите выставлению углов, проверяйте их с помощью уровня. Возможное отклонение 10 мм.

Сначала монтируются лаги, затем из дешевой обрезной доски делается черновой пол, между лагами укладывается утеплитель, а затем монтируются половые доски.

Стены

Процесс возведения каркаса

После монтажа пола можно приступать к строительству стен. Лучше всего их изготавливать секциями. Собираются они на сухой поверхности из бруса, равного по длине высоте будущего помещения. Ширину шага установки балок, вы выбираете сами, обычно это 300,400, 600 мм.

Обратите внимание!
Все деревянные детали каркасного дома должны быть из одной породы дерева.

Окна

Окна в каркасном доме

По принятым строительным нормам окна должны составлять 18% площади стены. Старайтесь придерживаться этих размеров. В доме для круглогодичного проживания лучше установить стеклопакеты с двойным остеклением и большой площадью стекла.

Крыша

Стропильный каркас

Каркас крыши — главная часть всей конструкции дома. На каркас приходится большая часть механической нагрузки. Он должен изготавливаться по принятым правилам из качественного материала. Если вы все это выполните, у вас будет надежная и долговечная крыша. Кровельный материал, утеплитель и гидроизоляционный материал вы выбираете сами, исходя из своих финансовых возможностей.

Каркасный дом построить несложно, надо только выполнять все правила, предписанные этой технологией. Тогда в итоге вы получите красивый и теплый, надежный и долговечный дом.

Чем и как утеплить дом

Стены каркасного дома

Утепление каркасного дома зависит от того, какую роль он будет выполнять. Если вы строите дом для постоянного проживания, то утепление должно быть соответствующим. Дом представляет собой конструкцию из стоек, расположенных вертикально, скрепленных горизонтальными брусками.

Обратите внимание!
В пустоты между брусками монтируют теплоизоляционный материал, сверху облицовывающийся различными отделочными деталями.

Какой теплоизоляционный и отделочный материал вы будете применять, во многом зависит от климатических условий места вашего проживания. Существуют таблицы, указывающие какую теплопроводность имеют различные материалы. Например, 4 см слой пенополистирола заменяет 14 см древесины или 86 см кирпича.

Видео

Предлагаем посмотреть серию видеороликов о строительстве каркасного дома:

Фото

Раскосы каркаса стен

Пирог крыши каркасного дома

Обшивка внешних углов

Верхняя обвязка

Нижняя обвязка

Каркас межкомнтаных перегородок

Перекрытие

Схемы

Предлагаем вам ознакомиться с некоторыми схемами, связанными со строительством каркасных домов:

Проект каркасного дома

Устройство каркасного дома

Устройство столбчатого фундамента

Схема фундамента каркасного дома

Вентиляционный зазор

Схема ветрозащиты в утеплении стен

Схема нижней обвязки

Схема черновой стяжки по грунту

Схема устройства полов

Схема пароизоляции

Основные конструктивные элементы каркасных домов

Элементы каркасного дома

Чертеж стены каркасного дома

Основание каркасного дома

Схема утепления стен

Стена в разрезе

Схемы каркасных домов своими руками (проекты, чертежи, фото)

Современное строительство уже перешагнуло ту планку развития, когда для возведения жилого строения или объекта хозяйственного назначения требовалось бы применение специальной техники и большого расходования строительных материалов. СИП панели сегодня — один из самых лучших композитных материалов, которые могут сделать создание дома посильной задачей даже для людей, не обладающих специальными знаниями и навыками, строительство каркасного дома может быть вполне проведено своими руками.

Содержание статьи

Основные задачи перед началом строительства

Канадский каркасный дом, построенный из СИП панелей, гарантирует своему обладателю множество привлекательных эксплуатационных характеристик, а именно:

• прочность постройки находится на высоком уровне, можно возводить здания в несколько этажей;
• сборка стен и других элементов конструкции не представляет большой сложности, правильно строить дом можно и своими руками, поскольку масса различных деталей достаточно мала;
• срок службы здания из СИП панелей пока не установлен, но совершенно точно можно утверждать, что сегодня существуют дома, построенные более 50 лет назад;
• уровень сохранения тепла находится на очень высоком уровне, каркасный дом из СИП панелей позволяет организовать экономные, энергоэффективные отопление и систему кондиционирования.

Строить каркасный дом из СИП панелей можно без силового каркаса, однако на практике — он сооружается, это позволяет не только увеличить прочность, но и облегчить процесс сборки конструктивов своими руками.

Перед началом строительства требуется разработать или приобрести детальный проект. Он будет включать в себя не только схемы соединения отдельных конструктивов постройки между собой, но и расположение зон прокладки инженерных коммуникаций, места вывода вентиляционных каналов, канализации и других необходимых систем. Имея на руках детализированные проекты, строить дом легко, а точность планирования финансовых трат находится на самом высоком уровне.

Какие схемы необходимы

Если вести речь о готовых проектах каркасных домов разного размера, которые можно приобрести, в том числе в интернете — в составе документации обязательно присутствуют следующие схемы:

• несколько вариантов фундамента, которые будут оптимальны для строительства здания рассчитанной массы, схемы включают расположение опорных точек, в случае ленточного фундамента — его конкретную конфигурацию, рисунок монтажа внутренней арматуры;
• проекты обязательно включают в себя чертежи первого опорного уровня, фактически, настила пола первого этажа, или силового каркаса, опирающегося на столбчатый или свайный винтовой фундамент. Схемы содержат не только перечень конструктивов, но и подробные инструкции, касающиеся методик соединения своими руками;
• обязательно в документацию по проекту включаются схемы и чертежи каждой стены, на которых указываются габаритные размеры, расположение окон, дверных блоков и другие необходимые данные;
• отдельно предоставляются чертежи для строительства балочного каркаса, если таковой предусматривается.

В перечень документов также входят чертежи кровли домов, которая может быть как угодно сложной. На основании предоставленных проектных схем составляется смета, однако стоит отметить, что большинство проектов, которые можно купить в готовом виде, уже содержат перечень конструктивов и полное описание материалов, которые рекомендуется использовать при создании той или иной части конструкции дома.

Схема фундамента

Если для столбчатого или свайного винтового фундамента предоставляется схема расположения опорных точек относительно общей геометрии будущего каркасного дома, то структура конструкции ленточного типа гораздо сложнее. Она включает в себя:

• рекомендации по глубине залегания;
• подробные инструкции относительно создания фундамента;
• схему раскладки арматуры (с указанием расположения каждого элемента с точностью до миллиметра) и рекомендации по ее типу, предоставляются вид структуры сверху, а также разрезы, показывающие обвязку в профиль;
• чертежи соединений металлических отрезков арматуры между собой, а также рекомендации, как правильно сделать перевязку.

На основании подробных данных легко определить, сколько именно понадобится металлического прута для строительства. При этом легко монтировать арматуру без специальных знаний, на чертежах также указывается рекомендуемое расположение опалубки. Используя такие подробные сведения, легко провести все работы строительства домов своими руками.

Схема фронтона

В проектах домов, которые используют единый фронтон каркасного строения, схема данной зоны оформляется отдельно. На ней обязательно указывается:

• размерность и конфигурация конструктивов из СИП панелей, которые необходимы для возведения. Если речь идет о проекте, для реализации которого можно заказать готовый набор деталей, на схеме могут указываться конкретные номерные обозначения элементов;
• расположение и габаритные размеры оконных проемов;
• с точностью до миллиметра – места, где необходимо правильно устанавливать балки силового каркаса.

Схемные чертежи фронтона каркасного дома обязательно содержат указание того, где расположена затяжка стропил двускатной кровли или же другие силовые элементы, необходимые для ее сооружения. Также, чертежи четко нормируют тип бруса, который рекомендуем для сооружения каркаса, а все размеры учитывают конкретную толщину СИП конструктива стен. На основании схем можно не только соорудить фронтон своими руками, но и понять, как на нем закрепить крышу в области верхней обвязки и в точке соединения силовых стоек со стропилами.

Чертежи стен

Для каждой стены каркасного дома, которая входит в проект, прилагается отдельная схема. На ней указывается:

• расположение конструкции на фундаменте;
• схема строительства силового каркаса из бруса;
• рекомендации по монтажу и соединению элементов.

Самые хорошие проекты каркасного дома включают и данные по крепежу. Например, на схеме стены четко указывается, какими саморезами крепить тот или иной конструктив из СИП панелей, какими гвоздями соединять брус между собой, с каким шагом осуществлять крепеж. Такие подробности позволяют не только оптимизировать смету и снизить расходы на строительство, но и соорудить стену своими руками без обладания специальными знаниями.

Другие чертежи

В зависимости от сложности проекта, в него могут входить схемы сооружения кровли домов, междуэтажных перекрытий. В отдельную категорию всегда относятся дома, требующие строительства силовых элементов из кирпича или бетона. Это могут быть как опорные конструкции для санузлов, так и вентиляционные каналы или дымоходы.

Описание проектов каркасных домов, которые можно построить своими руками

Все схемы и чертежи, которые можно купить в готовом виде, гарантируют получение хорошего, современного, прочного и энергоэффективного дома. В зависимости от квалификации и умений будущего владельца, можно приобрести проекты любой сложности. Это могут быть как каркасные дома прямоугольной формы, так и имеющие такие элементы конструкции, как балконы, навесные террасы.

Можно получить проекты двухэтажных домов с мансардой, в этом случае будут прилагаться схемы междуэтажного перекрытия, где обязательно указываются все тонкости, касающиеся будущей прокладки проводки, других коммуникаций, сооружения финальной отделки. Вне зависимости от того, какой вариант дома будет выбран, чертежи и схемы готового проекта позволят провести работы своими руками, оптимизировать расходы, закупая нужное количество расходных материалов.

деревянных каркасных домов: 17 невероятных дизайнов

Дома с деревянным каркасом пользуются большим спросом среди самостроителей в Великобритании, и нетрудно понять, почему. Это быстрый и универсальный метод строительства, подходящий как для традиционной, так и для современной эстетики, и является отличным вариантом для тех, кто строит с учетом принципов Passivhaus.

Здесь мы выбрали несколько удивительных проектов, поэтому, если вас соблазняет мысль о строительстве деревянного каркасного дома, посмотрите, чтобы вдохновиться. Включая цены на строительство, преимущества деревянного каркаса для каждой постройки и понимание различных планов дома, чтобы вы могли понять плюсы и минусы этой системы.

Если вы хотите узнать больше о доступных системах деревянных каркасов, их преимуществах и стоимости, ознакомьтесь с нашим руководством для начинающих по деревянным каркасам.

( БОЛЬШЕ : Получите предложение для вашего собственного деревянного каркасного дома)

1. Дом с таймером Passivhaus для дома за 220 тысяч фунтов стерлингов

(Изображение предоставлено Дэвидом Барбуром)

Самостоятельная постройка дома Паула Харт. Сертифицированный Passivhaus комплект для дома с использованием планов типа C от Caber House, предварительно спроектированных Колином Поттером из Architeco.

После того, как Caber House построил водонепроницаемую оболочку, Паула взяла на себя обязанности менеджера проекта, чтобы сохранить фиксированный общий бюджет (включая участок) менее 280 000 фунтов стерлингов.

• Стоимость строительства: 220 000 фунтов стерлингов
• Местоположение: Элгин, Шотландия

2. Бюджетное строительство традиционного семейного дома

(Изображение предоставлено Джереми Филлипсом)

После покупки участка с планом для дуба Бордер- Каркасный дом Венди и Стив Хантер доказали, что красивый дом с четырьмя спальнями может быть построен с бюджетом менее 1500 фунтов стерлингов / м².

• Стоимость постройки: 265 000 фунтов стерлингов
• Местоположение: Херефордшир

3. Одноэтажное здание для самостоятельной постройки на побережье

(Изображение предоставлено Саймоном Бёртом)

Для решения этой сложной задачи использовалась комбинация стального и деревянного каркаса. прибрежный участок.

Домовладелец и архитектор на пенсии Ник Покупк спроектировал дом с деревянным каркасом, чтобы добиться сводчатых потолков повсюду.

• Стоимость постройки: 350 000 фунтов стерлингов
• Местоположение: Западный Корнуолл

4.Пригородный дом из дуба и деревянного каркаса

(Изображение предоставлено Ричардом Кейли)

Пенни и Майкл Янг самостоятельно построили свой новый дом на пригородном участке засыпки, сочетая традиционный фасад с современным внутренним фасадом сзади.

Дубовая рама и система герметизации древесины были поставлены Oakwrights.

• Стоимость строительства: 500 000 фунтов стерлингов
• Расположение: Ковентри

5. Современный деревянный каркасный дом, отвечающий требованиям будущего

(Изображение предоставлено Найджелом Ригденом)

Доступность и энергоэффективность были первыми в списке для Кеннета и Мэрион Маклин, когда они обратились к Allan Corfield Architects с просьбой спроектировать свой дом навсегда.

Структурные изолированные панели (СИП) были выбраны для строительства дома благодаря их высокой тепловой эффективности и сочетались с подходом «сначала ткань» при самостоятельном строительстве.

• Стоимость строительства: 850 000 фунтов стерлингов
• Расположение: Эдинбург

6. Традиционное новое строительство, наполненное инновационным дизайном

(Изображение предоставлено Саймоном Максвеллом)

Адриан и Сандра Гирлинг стремились построить свой дом в традиционном стиле с деревянный каркас и выбрали маршрут самостоятельной сборки через SIP, чтобы у них была возможность изменить вещи на месте (что было бы невозможно, если бы они выбрали SIP).

• Стоимость строительства : 260 000 фунтов стерлингов
• Местоположение : Эссекс

7. Поразительный деревянный каркасный дом в графстве Суррей

(Изображение предоставлено Дарреном Чангом)

Домовладельцы Мелвин и Сэнди построили свой поразительный дом под год благодаря преимуществам скорости строительства с деревянным каркасом.

• Стоимость строительства : 600 000 фунтов стерлингов
• Местоположение : Суррей

8. Современный деревянный каркасный дом на побережье

(Изображение предоставлено Дэвидом Барбуром)

Этот деревянный каркасный дом построен самостоятельно. чтобы максимально использовать окружающие виды.

Благодаря деревянному каркасу впечатляющий остекленный фронтон был представлен вместе с широкими алюминиевыми окнами в дизайне, что означает, что этот дом в стиле виллы наполнен естественным светом.

• Стоимость строительства : 470 000 фунтов стерлингов
• Местоположение : побережье Файф, Эдинбург

9. Каменный деревянный каркасный дом в заповедной зоне

(Изображение предоставлено Саймоном Максвеллом)

Эндрю и Тони Лиз работали с Поттоном, чтобы построить их потрясающий деревянный каркасный дом, расположенный в заповедной зоне в Уилтшире.

• Стоимость строительства: 316 000 фунтов стерлингов
• Местоположение: Уилтшир

10. Комплект деревянного каркаса для дома на наклонной площадке

(Изображение предоставлено Джереми Филлипс)

Эти домовладельцы создали энергоэффективный современный дом Дом в стиле, который успешно преодолевает препятствия на крутом склоне острова Мэн.

• Стоимость строительства: £ 398000
• Местоположение: Остров Мэн

11.Современный деревянный каркасный дом в национальном парке

(Изображение предоставлено Эндрю Ли)

Дом Марины Деннис, Inchdryne Lodge, расположен в уединенном березовом лесу на окраине леса Абернети, заповедной зоны в Шотландском нагорье.

Деревянная каркасная конструкция также обшита деревом, чтобы она гармонично вписывалась в окружающую среду.

• Стоимость строительства: £ 250 000
• Местоположение: Шотландское нагорье

12.Эко-дом для людей с ограниченными возможностями в Хэмпшире

(Изображение предоставлено Мартином Гарднером)

Самостоятельная сборка деревянного каркаса Майка и Линды Брей, возможно, столкнулась со многими проблемами, но конечный результат, разработанный их сыном архитектором Оливером, — это энергосберегающий, малообслуживаемое здание.

В доме использована необработанная деревянная облицовка, а также покрытие из цинка и однотонной штукатурки, что практически не требует ухода.

• Стоимость строительства: £ 630 000
• Расположение: Хэмпшир

13.Деревянный каркасный дом, дополненный лесным участком

(Изображение предоставлено CDMS Architects)

Архитектор Лиам Денни и его партнер Марк Камиллин (также архитектор) потратили семь месяцев на строительство своего деревянного каркасного дома из кедра в еловом лесу в Девон.

Несмотря на то, что им пришлось снести первоначальное бунгало, занимавшее участок, Лиам и Марк воспользовались существующим электроснабжением и смогли сэкономить деньги, используя существующий бетонный фундамент и септик.

• Стоимость строительства: 237000 фунтов стерлингов
• Местоположение: Девон

14. Самостоятельная постройка Лейк-Дистрикт с деревянным каркасом

(Изображение предоставлено Джереми Филлипсом)

Майк и Джилл Тейт выбрали деревянную каркасную конструкцию поскольку они построили свои собственные дома в Озерном крае, чтобы повторить традиционный дизайн других домов в этом районе. В качестве поставщиков они выбрали Роба Роя.

• Стоимость строительства: 565 000 фунтов стерлингов (включая 35 000 фунтов стерлингов за гараж и 40 000 фунтов стерлингов за ландшафтный дизайн)
• Местоположение: Лейк-Дистрикт

15.Современная самостоятельная постройка на бывшей авиабазе времен Второй мировой войны

(Изображение предоставлено Саймоном Максвеллом)

Этот современный фермерский дом с деревянным каркасом расположен на просторном участке с богатой военной историей. Владельцы, Джеймс и Клаудия Грей, стремились построить устойчивый дом, который не только сидел бы низко на ландшафте, но и дополнял бы существующее окружение.

• Стоимость строительства: 600 000 фунтов стерлингов
• Местоположение: Эссекс

16. Дом из экологически чистой древесины в Шотландском нагорье

(Изображение предоставлено Эндрю Ли)

Для их третьего проекта самостоятельной постройки, Дэвид и Энн Уокер выбрал деревянную конструкцию каркаса, которая прекрасно вписывается в ландшафт.Для облицовки пара выбрала необработанную химически древесину местного производства.

• Стоимость строительства: Не разглашается
• Расположение: Шотландское Хайлендс

17. Современное деревянное каркасное строительство в заповедной зоне

(Изображение предоставлено компанией Baufritz)

Самостоятельное строительство Мерула Франкель работала с Германией поставщик Baufritz на своем деревянном каркасном доме в стиле амбара в Хэмпшире. Стремясь сделать проект максимально устойчивым, по возможности были включены возобновляемые источники энергии.

• Стоимость строительства: 750 000 фунтов стерлингов
• Местоположение: Хэмпшир

Получите ценовое предложение на свой собственный деревянный каркасный дом

Homebuilding.co.uk сотрудничает с лучшими поставщиками деревянных каркасов Великобритании, чтобы соответствовать вашим требованиям с их товары. Просто ответьте на несколько вопросов о своем проекте, и мы свяжем вас с подходящим партнером.

Как это работает

1. Введите свои данные ниже. Расскажите нам немного о своем проекте и о том, что вы ищете, и оставьте некоторые контактные данные.

2. Мы ищем в нашей базе данных. Мы подберем для вас продукты и услуги, которые предлагают наши партнеры.

3. С вами свяжутся партнеры. Не беспокойтесь о том, что вас засыпают — с вами свяжутся только те поставщики, которые соответствуют вашим требованиям.

Как построить каркасный дом. Инженерные системы

Отличие каркасных домов от каркасно-панельных домов состоит в том, что сборка стенового пирога, в том числе деревянного каркаса, происходит здесь, на строительной площадке.Это снижает затраты на строительство и позволяет более эффективно организовать внутреннее пространство.

Скорость возведения каркасных построек определяется не только технологией строительства, позволяющей собирать стены и прокладывать коммуникации в холодное время года, но и строительной схемой, предполагающей детальное и точное согласование проекта.

Проект инженерных сетей

В каркасных домах гораздо удобнее определять тонкость засыпки и оснащение систем электроснабжения и водоснабжения, отопления, канализации и вентиляции еще на этапе выбора проекта.Готовя планы и чертежи, включая точные схемы инженерных систем, строительная бригада сводит к минимуму количество решений, требующих согласования с заказчиком. А это увеличивает скорость и качество работы.

Важно определиться с расположением радиаторов отопления, кондиционеров, ванн и унитазов, систем теплого пола и др., А также зафиксировать размещение вентиляционных проемов, розеток, выключателей и розеток связи. Исправить схему подключения и неправильно установленный элемент в каркасных домах можно, но не всегда просто.Ведь элементы инженерных систем в каркасных домах прокладываются внутри перегородок или перекрытий, и только при необходимости между стеной и слоем внешней отделки или под плинтусом над внутренней стеной.

Системы наполнения и расстановки

Подбирая оборудование для инженерных систем каркасных домов, придерживайтесь следующих рекомендаций. В качестве котла для системы отопления используют современные модели — газовые, твердотельные или электрические; одно- или двухконтурные.Мощность выбирается без резерва, ведь каркасные дома в Канаде отличаются высокой энергоэффективностью. Камин или печь устанавливают на специально отведенном участке подвала. Поверхности камина или печи, соприкасающиеся с другими конструкциями, а также дымоходы и каналы, по которым проходит горячий воздух, имеют теплоизоляцию.

Для прокладки электрических кабелей используют специальные кабельные каналы, гофрированные трубки или металлические рукава. Мощность проводки рассчитана с запасом по уровню нагрузки, чтобы избежать возможного перегрева при достижении пиковых значений.Источник питания должен быть оборудован предохранителями и защитными автоматами. Использование неизолированных кабелей не допускается.

Трубы водопровода и канализации прокладываются только внутри дома, а не в пространстве наружных стен. Их можно пропустить через конструктивные элементы внутренних стен и потолка.

Система вентиляции

Особое внимание уделяется конструкции и устройству системы вентиляции. В конструкции стен канадских каркасных домов используются паро- и гидроизоляционные мембраны, что делает внутренние помещения практически герметичными.

В то же время низкая тепловая инерция каркасных стен позволяет поддерживать температуру внутри помещения (в холодное время года — тепло, а в теплое — прохладно) по принципу термоса, но не позволяет использовать естественной вентиляции. В последнем случае преимущества каркасных домов по энергоэффективности нивелируются постоянным поступлением излишне холодного или наоборот теплого воздуха с улицы. Поэтому в каркасных домах обязательно применение принудительной приточно-вытяжной вентиляции.Полный воздухообмен в здании должен произойти за два часа.

Очень удобно включать в систему вентиляции рекуператор — агрегат с теплообменником и агрегатом обогрева / охлаждения. Рекуператор позволяет регулировать воздухообмен так, чтобы удаляемый из помещения воздух, не смешиваясь с поступающим, передавал последнему свою температуру. Хотя включение рекуператора в систему вентиляции не является обязательным и удорожает смету строительства, его использование экономически оправдано. Рекуператор увеличивает энергоэффективность здания и снижает уровень потребления энергии.

Как выбрать цвета внутренней окраски для домов со столбами и балками — Yankee Barn Homes

Как выбрать цвета внутренней краски для домов со столбами и балками, продолжает оставаться популярной темой среди клиентов Yankee Barn Homes. По мере того, как стили интерьера и декор приходят и уходят, остаются «подходящие» цвета для домов с таймером. Это связано с тем, что в домах из столбов и балок при выборе цвета стен и потолка необходимо учитывать цвет деревянного каркаса.

Этот номер оформлен в нейтральных тонах, чтобы передать теплый прием. Стены окрашены в цвет C2’s Chai.

[toggle title_open = «Close Me» title_closed = «Вопросы, которые нужно задать себе при выборе цвета комнаты» hide = «yes» border = «yes» style = «default» excerpt_length = «0 ″ read_more_text =» Подробнее «read_less_text =» Читать меньше »include_excerpt_html =« no »]

Вопросы, которые следует задать себе при выборе цвета комнаты

Ответьте на следующие вопросы, когда решаете, в какой цвет (а) покрасить внутренние комнаты ваших столбов и балок.

Какие цвета подходят к окраске моего деревянного каркаса?

Какое чувство я хочу вызвать в этой комнате?

В комнате много света?

Для чего будет использоваться эта комната?

Как цвет влияет на мое жилое пространство и мое настроение? Прочтите эту интересную статью о взаимосвязи цвета комнаты и настроения.

Ярко-белый — часто используемый цвет для кухни. Это прекрасный фон для использования цвета в других областях, таких как мебель и мебель.

[/ toggle]

[toggle title_open = «Close Me» title_closed = «Create A Mood With Color» hide = «yes» border = «yes» style = «default» excerpt_length = «0 ″ read_more_text =» Подробнее «read_less_text =» Читать меньше » include_excerpt_html = «нет»]

Создайте настроение с помощью цвета

Вот несколько основных предложений по цветовым категориям для различных комнат в домах с столбами и балками.

Яркие, веселые, веселые цвета для входа и кухни;

Успокаивающие и расслабляющие цвета для спальни и ванной комнаты;

Красный для столовых, вызывающих аппетит;

Белый для яркого и четкого окружения.

Ярко-вишнево-красный цвет на шкафах передает счастливое настроение.

Успокаивающая комбинация приглушенных желтых тонов придает этим стенам из искусственной венецианской штукатурки успокаивающую цветовую гамму.

Цветовая гамма этой кухни работает, потому что яркий белый цвет на стенах идеально контрастирует с ярким синим цветом на шкафах и медовым теплом дерева.

Цветовая гамма этой главной спальни напоминает хамелеон. Днем в комнате светло и весело за счет ярко-белого потолка и деревянного каркаса. Ночью все наоборот: шоколадно-коричневые стены создают теплое и успокаивающее сияние.

[/ toggle]

[toggle title_open = ”Close Me” title_closed = ”Inspirational Websites” hide = ”yes” border = ”yes” style = ”default” excerpt_length = ”0 ″ read_more_text =” Подробнее »read_less_text =« Читать меньше »include_excerpt_html =” нет »]

Вдохновляющие сайты

Примечание: довольно новая компания Portola Paints уникальна тем, что специализируется на специальной отделке, такой как известковая краска и краски для искусственной отделки венецианской штукатурки.

Искусственная венецианская штукатурка на стенах столбово-балочного каретного двора. Обратите внимание: этот образ может быть любого цвета, который вам нравится.

http://www.portolapaints.com/

http://www.benjaminmoore.com/

http://www.ralphlaurenhome.com/rlhome/products/paint/default.asp

http://www.prattandlambert. com/

http://www.c2paint.com/

http://us.farrow-ball.com/colours/paint/fcp-category/list

http: // www.peacockpaint.com/paint_colors/

http://www.yolocolorhouse.com/color/the-earths-color-collection-inside/

http://www.behr.com/Behr/home#

http://www.sherwin-williams.com/do_it_yourself/paint_colors/index.jsp

[/ toggle]

[ybh-cta]

Новый метод строительства каркасных домов на основе интегрированной теории шпилек

% PDF-1.3
%
1 0 obj
>
эндобдж
23 0 объект
>
эндобдж
2 0 obj
>
эндобдж
3 0 obj
>
транслировать
application / pdf

2000-05-09T16: 07: 26 Microsoft Word 8.02013-05-28T09: 14: 19 + 02: 002013-05-28T09: 14: 19 + 02: 00Acrobat Distiller 4.05 для Windowsuuid: 41a62055-9fc7-4c68-906c-92f31c3e758duuid: 6184b3f3-0bb1-4d7d-b2b5-99d31baf4714

конечный поток
эндобдж
4 0 obj
>
эндобдж
5 0 obj
>
эндобдж
6 0 obj
>
эндобдж
7 0 объект
>
>>
эндобдж
8 0 объект
>
>>
эндобдж
9 0 объект
>
>>
эндобдж
10 0 obj
>
>>
эндобдж
11 0 объект

>>
>>
эндобдж
12 0 объект
>
>>
эндобдж
13 0 объект
>
>>
эндобдж
14 0 объект
>
>>
эндобдж
15 0 объект
>
>>
эндобдж
16 0 объект
>
>>
эндобдж
17 0 объект
>
>>
эндобдж
18 0 объект
>
>>
эндобдж
19 0 объект
>
>>
эндобдж
20 0 объект
>
>>
эндобдж
21 0 объект
>
>>
эндобдж
22 0 объект
>
>>
эндобдж
24 0 объект
>
эндобдж
25 0 объект
>
эндобдж
26 0 объект
>
эндобдж
27 0 объект
>
/ XObject>
>>
/ Аннотации [69 0 R]
/ Родитель 6 0 R
/ MediaBox [0 0 595 842]
>>
эндобдж
28 0 объект
>
эндобдж
29 0 объект
>
эндобдж
30 0 объект
>
эндобдж
31 0 объект
>
эндобдж
32 0 объект
>
эндобдж
33 0 объект
>
эндобдж
34 0 объект
>
эндобдж
35 0 объект
>
эндобдж
36 0 объект
>
эндобдж
37 0 объект
>
эндобдж
38 0 объект
>
эндобдж
39 0 объект
>
эндобдж
40 0 объект
>
эндобдж
41 0 объект
>
эндобдж
42 0 объект
>
эндобдж
43 0 объект
>
эндобдж
44 0 объект
>
эндобдж
45 0 объект
>
эндобдж
46 0 объект
>
эндобдж
47 0 объект
>
эндобдж
48 0 объект
>
эндобдж
49 0 объект
>
эндобдж
50 0 объект
>
эндобдж
51 0 объект
>
эндобдж
52 0 объект
>
эндобдж
53 0 объект
>
эндобдж
54 0 объект
>
эндобдж
55 0 объект
>
эндобдж
56 0 объект
>
транслировать
H | Wɒ6 +, ZT \ Nũ $ ͞HPBR3 ߧ7 H%) e, ݯ_ ~ `; — ^ $ a
2r / Ӥo? |, ׋ uA} pIW9O \ 5 | rh’XU «ܺ] -6 pgEBfFEN] IaFR. SXK1Z + U% Lyrw: ~ wIe), = Ҩ #; weRMYZG] @O [hcvT

Деревянные каркасные дома в обзоре исторических зданий Америки

Модульность здесь: современная история модульных схем массового жилья

461 Dean Street, новый модульный небоскреб в Бруклине, был популярен как самое высокое модульное здание в мире, так и за просрочку и превышение бюджета. Что примечательно в 461 Dean, так это то, что он подошел к модульному жилью с точки зрения роскоши, а не к обычному научно-фантастическому решению проблемы перенаселенности и других социальных кризисов.

И все же в этом небоскребе не удалось реализовать цели модульной конструкции: простоту, экономичность, скорость возведения, повторяемость и гибкость. Более того, 461 Дин не одинок. Фактически, это всего лишь последняя в долгой и яркой истории подводных камней массового модульного жилья.

Modular против сборных

Модульный дом строится компанией KOMA Modular Construction s.r.o. (CC-BY-SA 3.0)

Модульная конструкция и сборная конструкция различаются, но часто пересекаются — например, обычно есть сборные части модульной схемы.

Сборные конструкции состоят из любых конструкций, спроектированных и изготовленных на заводе до строительства.

Модульная конструкция состоит из рамы или конструкции, в которой более мелкие блоки (называемые модулями, которые часто изготавливаются вне строительной площадки) устанавливаются на раму на месте. Модули различаются по размеру и сложности от целых квартир (например, 461 Dean Street) до отдельных комнат. Термин «модуль» в этом контексте относится не к отдельным элементам, таким как отдельные стены, двери или окна, а скорее к замкнутым жилым помещениям.

В то время как сборные дома имеют долгую и процветающую историю, модульная архитектура возникла гораздо позже. К моменту начала модульного строительства и планирования сборные конструкции уже существовали веками.

Истоки модульности

Первые модульные жилищные схемы восходят к Бакминстеру Фуллеру, чей эксперимент с гибким домом в 1920-х и 30-х годах, Dymaxion House, предлагал такие вещи, как особенно современные сборные модули для ванных комнат.

Сборный модуль для ванной комнаты Бакминстера Фуллера через Патентное бюро США

Эти модули были отправлены военным США для использования во время Второй мировой войны. Однако модульные идеи Фуллера в полной мере так и не были реализованы из-за отсутствия финансирования в его компании Dymaxion, и инженер-архитектор вскоре перешел к другим проектам.

Первое успешное строительство полностью модульной домашней системы не было реализовано до 1933 года, когда был построен дом Winslow Ames House Роберта У.Маклафлин и его компания American House, Inc.

Дом Уинслоу Эймс, Джерри и Рой Клотц, доктор медицины (CC-BY-SA 4.0)

Этот инновационный дом был построен с помощью нового материала внешней отделки под названием Cemesto, панели, частично сделанной из сахарного тростника, запатентованной Джоном Б. Фонд Пирса. Дом Уинслоу Эймса состоял из нескольких комнатных модулей, обслуживаемых «сервисным ядром», к которому были присоединены все ванные, кухонные, водопроводные и отопительные системы.

Строящийся дом «Гибкое пространство» в Ок-Ридже, штат Теннесси,

В 1942 году правительство США использовало аналогичную сборную систему Cemesto, чтобы практически за одну ночь построить совершенно секретный городок Ок-Ридж, штат Теннесси, где реализуется Манхэттенский проект.

Они наняли фирму Skidmore, Owings, & Merrill, чтобы разработать схему под названием «Гибкое пространство» — полностью модульные дома, достаточно гибкие, чтобы в скором времени различные семьи заселили это новое тайное место. Дома были разделены на отдельные секции, отлиты из цемента и собраны на месте в несколько различных конфигурациях.

Модульность для масс

После войны концепция модульности распространилась на растущие пригороды, хотя и смягчилась, в виде панельных систем «plug-and-play» 1940-х и 50-х годов Lustron и Gunnison из сборных домов.

Дополнительные модули из Каталога домов Ганнисона 1950 года, предоставленного Дженнифер Сейл (CC-BY-NC 2.0)

Эти популярные дома состояли из стальных каркасов с настраиваемыми функциями, такими как различный выбор кухонных и ванных систем, окон и дверей, а также дополнительных -он как подъезды, портики и гаражи. Несмотря на то, что эти дома имели модульную конструкцию, они помогли широкой публике познакомиться с концепцией модульности.

Модульная идея пленила многих на протяжении 1950-х годов, особенно архитектора и дизайнера Джорджа Нельсона, самого известного своей современной мебелью середины века.Нельсон возглавил переход к новым возникающим концепциям модульности, выражая модульную конструкцию снаружи (в отличие от своих предшественников, которые стремились скрыть модульный характер своих конструкций). Его текущая концепция экспериментального дома объединила новые материалы, такие как доступный пластик, с футуризмом космической эры, которым был наиболее известен Нельсон.

Джордж Нельсон, экспериментальная модель дома 1967 года через Фонд Джорджа Нельсона

. проникнутые в модульные жилищные схемы 1960-х годов.Эти схемы, которые были сосредоточены на установке индивидуальных жилых домов на массивном структурном каркасе, были дальновидными решениями предполагаемого кризиса перенаселения.

Патент на модульное жилье Гая Дессожа.

Эпоха модульной конструкции начала 60-х годов началась с создания причудливых домов для отдыха французского архитектора Ги Дессожа, чьи элегантные капсульные дома на пилонах открывали панорамные виды на их живописные места.

Концепция модульности достигла недосягаемого уровня сложности в 1964 году с Plug In City, мегамасштабной модульной концепцией, разработанной британским экспериментальным архитектурным коллективом Archigram.Хотя он так и не был построен, Plug-In-City подготовил почву для идеи взаимозаменяемого города для несколько мрачного будущего, предсказанного в атмосфере холодной войны 1960-х годов.

Возможно, самым большим достижением этого пика модульных экспериментов была сборная модульная мегаструктура Моше Сафди, Habitat 67, построенная для выставки Expo 1967 в Монреале.

Habitat 67 от Taxiarchos228 (CC-BY-SA 3.0)

Habitat 67, дипломный проект Моше Сафди, который учился в Университете Макгилла, состоит из 12 этажей, состоящих из 354 идентичных сборных бетонных квартир, расположенных в различных комбинациях.Проект был сосредоточен на интеграции света, свежего воздуха и открытого пространства в контексте прототипа плотного городского сообщества. Квартиры все еще стоят и продаются за сотни тысяч долларов (редкость для экспериментальных жилищных схем).

На другом конце света Япония, столкнувшаяся с послевоенным ростом населения и производственным бумом, разработала архитектурный стиль метаболизма, который сосредоточился на гибкости, модульности и концепции взаимозаменяемых единиц, подобной архиграмме.

Хотя группа Metabolist была активна только до энергетического кризиса 1973 года, они оказали большое влияние на американских архитекторов и мыслителей, посетивших выставку 1970 года.

Павильон Kodak + Ricoh на Экспо 70, Такато Маруи (CC-BY-SA 2.0)

Как и Archigram, концепции Metabolists были в основном гипотетическими, никогда не доходили до стадии модели. Однако им удалось построить несколько зданий. Самой известной и интересной из этих построек была Капсульная башня Нагакин 1972 года работы Киши Курокавы.

Nagakin Capsule Tower от Джорди Мяу (CC-BY-SA 3.0)

Nagakin Capsule Tower состоит из 140 автономных сборных капсул, укомплектованных ванными комнатами, шкафами и встроенным набором Hi-Fi. Крошечные капсулы, которые можно снимать и заменять, имеют размеры всего 7,5 x 6,9 x 12 футов — предшественник все более популярных сегодня микроквартир.

Капсула Нагакина от Криса 73 (CC-BY-SA 3.0)

Несмотря на поразительный внешний вид, башня находится под угрозой сноса более 10 лет; на данный момент усилия по сохранению предотвратили потенциальную потерю такого важного здания.

Американский архитектор Пол Рудольф, наиболее известный своими бруталистскими правительственными зданиями, был вдохновлен модульными проектами, представленными на Всемирных выставках, и проектами его европейских современников. Рудольф разработал проект массового жилья в Нью-Хейвене, штат Коннектикут, недалеко от Йеля, где Рудольф преподавал архитектуру. Концепция Рудольфа взяла за основу существующую жилищную инфраструктуру, а именно трейлер одинарной ширины, и применила ее в стиле Habitat 67.

Восточные масонские сады через коллекцию Пола Рудольфа в UMass Dartmouth

Проект Рудольфа, Восточные масонские сады, был собран из 148 сборных элементов, сгруппированных в группы по четыре вокруг центрального «ядра» коммунального обслуживания.Жилые помещения были построены из штабелированных блоков — блок первого этажа состоял из жилых помещений, а спальни располагались внутри блока второго этажа. Третий этажный блок может быть добавлен для дополнительных жилых помещений. Проект окончательно не увенчался успехом. Как сказал Рудольф в более позднем интервью: «Люди ненавидели это. Во-первых, она просочилась, что является очень хорошей причиной чего-то ненавидеть, но я думаю, что все было намного сложнее. Психологически добрые люди, населявшие эти жилища, думали, что они ниже их.Другими словами, отклонение жилища им было не по душе ».

Неудачные разработки, такие как разработка Рудольфа, оттолкнули общественный вкус от массовой модульной концепции, когда 70-е подошли к концу. Разрешение энергетических кризисов 1970-х годов в сочетании с новой эрой неолиберальной экономической теории и процветанием, созданным благодаря технологическим преимуществам Зеленой революции, привело к буму потребления, проявившемуся как жилищное строительство в эпоху Рейгана. Американцы были слишком счастливы оставить позади тяжелую тяжесть социальных программ и социальных потрясений (в том числе неудавшееся социальное жилье) последних двух десятилетий и возвестить период роста частных расходов и частной собственности.

В то время как концепции модульных квартир сохранили популярность в густонаселенных городах Европы в этот период, концепции модульного жилья 1980-х годов в Америке вернулись к мышлению 1940-х и 50-х годов, сосредоточив внимание на индивидуальном доме, а не на прототипе коллективного жилья. В 1980-х годах технология модульного жилья применялась при строительстве загородных домов, и такие компании, как Unity Homes, разработали модульные методы строительства в качестве альтернативы часто стигматизированным промышленным домам того времени.

Эти новые модульные дома были построены из частей на заводе, где стальной каркас использовался в качестве шасси, на котором дом был доставлен на строительную площадку. Здесь дом подняли краном и собрали на подготовленном фундаменте. Затем рама вернулась на завод для изготовления следующей модульной конструкции «вне рамы». Эти модульные методы, происхождение которых напрямую связано с ранними домами из цемента в Ок-Ридже, штат Теннесси, по-прежнему популярны в жилищном строительстве сегодня.

Современная модульность

Великий технологический прогресс 1990-х и 2000-х годов вдохновил новое поколение архитекторов вернуться к концепции экспериментального модульного жилья. Улучшения в компьютерном рендеринге привели к инновационным производственным концепциям, таким как Klip House, детали которого, спроектированные компьютером, можно было собирать вместе, как LEGO.

Klip House через Interloop

Гибкий характер Klip House был направлен на то, чтобы понравиться тем, кто ищет отдельный дом для одной семьи, который мог бы адаптироваться к их меняющимся потребностям.С помощью этой системы потребность в дополнительном пространстве может быть решена путем простого врезания в другой модуль, вместо того, чтобы переезжать или строить совершенно новый дом (тем самым смягчая неумолимое разрастание городов за последние четыре десятилетия).

Последние разработки в области модульного жилья направлены на решение совершенно новой проблемы: доступность городского жилья. По мере того как все больше и больше богатства перемещается в города, а спекуляции на городской собственности растут, перемещение и джентрификация создали кризис доступности городского жилья, охватывающий города от побережья до побережья.

Неожиданным побочным эффектом этой проблемы является вытеснение молодых людей и творческих личностей, которые превратились в новую секту маргинализированных покупателей жилья, цены на которые не соответствуют их карьере. Для тех, кто отчаянно ищет низкую арендную плату, появились новые типы жилья: контейнерные дома и модульные микроквартиры.

Контейнерный город II от Cmglee (CC-BY-SA 3.0)

Контейнерное жилье — творческий подход к повторному использованию, при котором излишки или выброшенные транспортные контейнеры превращаются в маленькие дома, — поразил широкое сознание людей в 2000 году, когда фирма Urban Space Management завершила создание контейнера. Проект City I в районе Trinity Buoy Wharf в Лондоне.Этот проект во многом похож на Восточные масонские сады Рудольфа, поскольку несколько отдельных блоков собраны в комплекс частных домов. Фирма завершила еще 16 проектов.

Несмотря на популярность в Европе, сложные законы о зонировании в США предотвратили распространение строительства морских контейнеров, несмотря на заявления о том, что они могут быть эффективным решением для доступного жилья.

Микроквартиры, жилищное решение, появившееся в городах с чрезвычайно высокой плотностью населения, таких как Гонконг, распространились на города в США с известными проектами в Нью-Йорке и Сиэтле.Такие проекты, как My Micro New York, состоят из сборных модулей площадью 313 квадратных футов, собранных на стальном каркасе на месте.

Микро-апартаменты площадью 130 квадратных футов в Париже от Homestilo (CC-BY-2.0)

Микроквартира, возникшая в таких проектах, как Nagakin Capsule Tower, призвана обеспечить безопасные жилые помещения с более низкой арендной платой — ответ на ситуации, когда спальни разделены на отдельные жилые помещения в соответствии с законом, чтобы позволить большему количеству жителей экономить деньги на аренде.Время покажет, будут ли эти схемы в конечном итоге успешными, как в случае с подавляющим большинством концепций массового модульного жилья.

Хотя массовое модульное строительство добилось нескольких успехов, таких как Habitat 67, большинство проектов либо никогда не проходят стадию планирования, либо терпят поражение. Однако гибкость модульной конструкции всегда вдохновляла дальновидных архитекторов. Суровая реальность нашего времени заключается в том, что мир разрастания, ориентированный на ископаемое топливо, недолговечен и неустойчив.С распространением новых форм жилья и неядерных условий жизни в сочетании с нашим высокотехнологичным веком созрели условия для золотого века доступного модульного жилья — до тех пор, пока органы по зонированию, города и отдельные лица сохраняют непредвзятость.

Деревянный дом … дерево вы верите?

Примерно каждый пятый новый дом теперь строится с использованием деревянных каркасных строительных комплектов. Но повлияет ли это на их стоимость при перепродаже? Прослужат ли они так же долго, как дома традиционной постройки? А каковы плюсы и минусы системы? Билл Тайсон, редактор личных финансов, сообщает

У трех поросят есть за что ответить…

Сказка, вероятно, частично ответственна за укоренившееся предубеждение против использования дерева в строительстве.

Остальной мир использует дерево в качестве основного материала в своих домах, но в Ирландии к нему по-прежнему относятся с некоторой осторожностью.

Влага — главный враг древесины и одна из основных причин гниения, от которой очень трудно избавиться в ирландском климате.

Однако современные методы строительства и консервации преобразили долговечность древесины.

« В наши дни древесина пропитывается под давлением.Это практически треть пластика », — сказал архитектор Денис Гилберт из Gilbert Architects.

Он отмечает другие преимущества конструкции с деревянным каркасом, такие как гибкость. У архитектора гораздо больше свободы и даже больше места, когда используется деревянный каркас.

Деревянные каркасные конструкции гарантированно выдержат суровые ирландские погодные условия, а на крышу предоставляется 20-летняя гарантия.

« Долговечность точно такая же, как у каменного дома », — говорит Джерри МакКоги, глава Century Homes, крупнейшего поставщика деревянных каркасов в Ирландии.

« Все конструкции обработаны от влажной гнили, сухой гнили, поражения грибком и проникновения влаги.’

Он отмечает, что деревянный каркас полностью отличается от деревянного.Основная часть дома построена из блоков, как и дом из каменной кладки. « Снаружи нет никакой разницы », — говорит он.

Он также считает, что в большинстве домов уже используются деревянные полы и крыши. Дом прослужит ровно столько, сколько стоит древесина в этих местах, так почему расширение внутреннего использования хорошо обработанной древесины может иметь какое-либо значение для долговечности?

Однако у деревянного каркаса есть много плюсов.

Интерьер дома полностью готов, что дает значительную экономию тем, кто строит собственное жилье.

Комплект для небольшого дома с тремя спальнями стоит всего 10 000 фунтов стерлингов плюс еще 2500 фунтов стерлингов на его возведение, как правило, примерно за неделю.Использование строителя для выполнения того же самого обойдется значительно дороже и займет гораздо больше времени. Однако использование деревянных каркасов в жилых домах, похоже, не отражается на цене, которую платят покупатели.

Джерри отрицает, что деревянный каркас каким-либо образом влияет на стоимость дома. Он говорит, что один из его клиентов потратил 200 000 фунтов стерлингов на строительство огромного дома в Уиклоу и впоследствии продал его за 700 000 фунтов стерлингов.

Это подтверждается Анной Баррелл, менеджером филиала Шерри Фицджеральд в Лукане, которая в начале 1990-х продавала дома с деревянным каркасом в поместье в Мейнуте.

« Тогда люди были консервативны, некоторые волновались, но я думаю, что это изменилось. Последующего влияния на цены на эти дома не было.Это не минус ». Она сказала, что дома были аккуратными, очень хорошо отделанными и имели такие же фундамент и стены, как и любой другой дом.

Джерри говорит, что причина того, что здесь не строят больше домов с деревянным каркасом, — это вместимость, а не предубеждение. Все поставщики комплектов деревянных каркасов работают изо всех сил, быстро расширяются, но не могут удовлетворить быстро растущий спрос.

Сейчас в Ирландии ежегодно строится в десять раз больше домов с деревянным каркасом, по сравнению с тем, что было всего десять лет назад.

Сейчас 12% всех домов построены с деревянным каркасом по сравнению с 1% десятью годами ранее. Тем не менее, это все еще на низком уровне по сравнению с другими регионами, такими как Скандинавия и Шотландия, с климатом, аналогичным Ирландии, где половина новых домов теперь имеет деревянный каркас.Здесь следует ожидать дальнейшего роста деревянных конструкций, учитывая необходимость ускорения строительства и растущее осознание его преимуществ.

Однако это давление привело к появлению непроверенных продуктов и систем.

« Дом с деревянным каркасом в порядке и был одобрен схемой гарантии Home Bond.Но есть опасения, что некоторые люди пытаются внедрить более быстрые и дешевые системы для удовлетворения ситуации с поставками, что может быть не одобрено », — говорит Донал Бакли, редактор Housing Times, журнала программы жилищных гарантий Home Bond.

Если вы покупаете систему с деревянным каркасом для постройки собственного дома, проконсультируйтесь с Советом по согласованию, который регулирует стандарты строительных материалов, — советует он.Если вы покупаете новый дом, убедитесь, что он гарантирован схемой Home Bond, которая обеспечивает 10-летнюю структурную гарантию.

Усадьбы с деревянным каркасом строятся по всей стране. « Мы разрабатываем схемы с некоторыми крупными строителями для 200, 300 и 400 домов », — говорит Джерри, который считает, что, когда квартиры исключены из уравнения, до 20% новых ирландских домов теперь имеют деревянный каркас.

Эти дома будут иметь большие преимущества с точки зрения сохранения тепла. Стандартные комплекты с деревянным каркасом, используемые в жилых массивах, позволяют сократить счета за отопление на 40%.

Но за небольшую дополнительную плату его можно повысить до уровня, при котором счета за отопление снизятся на 50–60 процентов, — говорит Джерри.

С очень большим домом можно сэкономить тысячи фунтов в год.
