Диаметр гофры для кабеля: Таблицы соответствия размеров кабеля и гофро-трубы, трубы жесткой, металлорукава. Новости

виды, характеристики, особенности монтажа и выбора

Быстрые темпы строительства и потребность в экономии средств все чаще и чаще обуславливают необходимость прокладки электрической проводки открытым способом. Где кабельно-проводниковая продукция подвержена негативному воздействию окружающей среды и механических повреждений. Поэтому в соответствии с требованиями п.522.6.2 ГОСТ Р 50571.5.52-2011 в качестве дополнительной защиты в электропроводке может использоваться гофра для кабеля. Для чего она применяется и какими конструктивными особенностями обладает, мы рассмотрим в данной статье.

Назначение

Основным назначением гофры для кабеля является защита проводника, расположенного внутри. Однако, в зависимости от условий эксплуатации электропроводки или применяемых технологических процессов, назначение каждой конкретной марки может отличаться.

К примеру, в случае контакта с легко воспламеняемыми веществами или при прокладке электропроводки внутри помещений, где не допускается возникновение дыма, применяются марки гофрированной трубы с антипиренами или изготовленные из металла. Первые из них приводят к самозатуханию очага возгорания, а вторые вообще не подвергаются горению.

Марки с твердой оболочкой предназначены для дополнительной упругости в случае механического воздействия. К примеру, при укладке проводки внутри гипсокартонной стены, где при сверлении можно нарушить целостность изоляции.

Рис. 1. Воздействие механических услилий при заливке бетона

При заливке в бетонном полу или других конструкциях гофра предназначена для защиты кабеля от сдавливания массой стяжки. Также она упрощает последующую замену в случае необходимости. В случае возможного подтопления гофра предназначен для герметизации и защиты от влаги.

В случае наружной прокладки выполняет функции защиты от прямого воздействия солнечного ультрафиолета. Принимает на себя роль демпфера температурного расширения и сужения при изменении параметров окружающей среды.

Однако заметьте, наличие гофры не гарантирует механическую устойчивость к сверлу перфоратора или удару лопатой. Существует ряд воздействий, при которых кабель все равно пострадает и станет непригодным для эксплуатации. Также необходимо учитывать вид изделия и условия его применения. Так как неправильно подобранная гофра не сможет защитить кабель или будет выполнять возложенные на нее функции не в полной мере.

Виды и конструктивные особенности

Существует большое количество критериев, в соответствии с которыми производится разделение гофры для кабеля на виды и категории. Так, в соответствии с п.6.4 ГОСТ Р МЭК 61386.1-2014 по виду защиты от внешних воздействий можно выделить три категории:

• Распространяющие горение или не распространяющие такового;
• Имеющие защиту от коррозии или без таковой;
• Степень защиты от проникновения твердых частиц или воды – обозначается индексом IP и нормируется согласно гл.5 и 6 ГОСТ 14254-2015;

Рис. 2. Пример армированной гофры и с протяжкой

Для усиления механической прочности защиты кабеля может применяться армированная гофра. Такая марка включает в себя стальную проволоку по периметру спирали.

Также существует категория гофрированных труб с протяжкой или без нее. Под протяжкой следует понимать наличие стального троса, который находится по всей длине изделия. А при необходимости, его можно использовать для облегчения процедуры протягивания кабеля внутри полости.

В зависимости от допустимого температурного режима выделяют нижний и верхний предел температур. Так, в соответствии с п.6.2 ГОСТ Р МЭК 61386.1-2014 существует пять нижних и семь верхних пределов:

Таблица 1: нижний предел диапазона температур

Таблица 2: верхний предел диапазона температур

В  соответствии с этими пределами определяется возможность эксплуатации, выполнения монтажных работ или транспортировки изделия.

Также все гофры можно разделить по материалу, из которого они изготовлены:

• Поливинилхлоридные (ПВХ) – является одним из наиболее известных за счет низкой себестоимости. Не горит, но подвержена разрушению под воздействием ультрафиолета.
• Полиэтиленовые – в зависимости от технологии изготовления различают гофры высокого и низкого давления, которые обозначаются ПВД и ПНД соответственно. Устойчивы к ультрафиолету, ряду нефтепродуктов, некоторых кислот и т.д.
• Полипропиленовые – как и предыдущий вид изготавливаются из полимерного материала. Обладает хорошей устойчивостью к внешним факторам, не поддерживает горения.
• Полиамидные – применяются в качестве защиты от проникновения влаги к кабелю.
• Металлические – обладают хорошей устойчивостью к механическим воздействиям.

Рис. 3. Металлическая гофра

Не подвержены горению, разрушению маслами и другими активными веществами.

По количеству слоев различают однослойные и двухслойные гофры. В первом случае присутствует только один слой материала, а во втором существует внутренний и наружный.

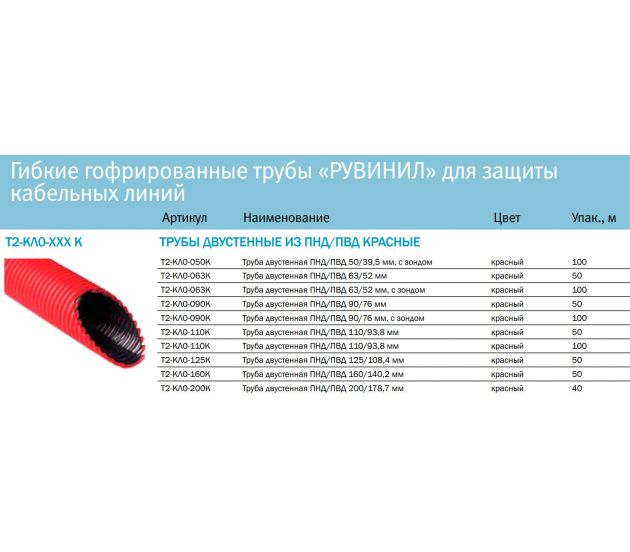

Рис. 4. Пример двухслойной гофры

Технические характеристики

При выборе конкретной модели гофры для кабеля руководствуются основными техническими характеристиками изделия, к которым относятся:

• Материал, из которого изготовлена гофра;
• Степень пыле- влагоустойчивости;
• Допустимый диапазон температур;
• Устойчивость к горению;
• Сопротивление электрическому току;
• Геометрические параметры;
• Механическая прочность.

Диаметр и толщина стенки

Габаритные размеры гофры позволяют определить ее совместимость с определенными видами кабеля и возможность размещения. Так, при установке внутри стен или необходимости проложить в просверленном отверстии, вы должны убедиться, что трубке хватит места, и вы не пережмете ее конструктивными элементами. В случае заливки в пол, необходимо знать высоту самой гофры, чтобы учитывать высоту заливки стяжки. Для этого используется наружный диаметр трубы, который можно узнать в ее паспортных данных.

Рис. 5. Соответствие диаметра гофры высоте заливки

У каждого кабеля также есть технические данные, к примеру, тот же ВВГ 3х6 будет иметь наружный диаметр 11,9 мм. Поэтому гофра для такого кабеля должна свободно вмещать его внутри. Из ряда 10.7; 14.1; 18.3; 24.5; 31.5; 39.6 наиболее подходящим вариантом будет 14,1 мм.

Толщина стенки позволяет определить устойчивость к механическим воздействиям. Чем толще стенка, тем большую нагрузку способна выдерживать гофра.

Материал и цветовое исполнение

Рис. 6. Разделение гофры по цвету

Современный рынок предлагает огромный выбор гофр для кабеля с различной цветовой палитрой. Но, сразу отметим, что никаких жестких требований относительно цвета нет. Поэтому все производители могут выпускать модели одного и того же цвета с абсолютно разными характеристиками. Как правило, труба белого и серого цвета выполняется из ПВХ, а красный, синий, черный являются атрибутами полиэтилена и полипропилена, полиамидные бывают черного и серого цвета.

Как видите, один и тот же цвет может принадлежать разным материалам, что также вносит некоторую сумятицу в отношении их свойств. Но если вы будете ориентироваться по внешним признакам гофры для кабеля, то далее рассмотрим наиболее часто встречающиеся варианты.

• Белые – подходят для слаботочных цепей;
• Серые  — для размещения кабеля электропроводки;
• Черные или коричневые также хорошо подходят для распределительной цепи и подключения бытовых приборов;
• Зеленые – предназначены для прокладки линий связи;
• Красные – для монтажа силовых цепей на открытом воздухе;
• Синие  — хорошо подходят для заливки в бетонные конструкции.

Данное распределение является рекомендательным, поэтому основной упор при выборе делается на технические параметры гофры для кабеля.

Прочностные характеристики

В зависимости от механической прочности существуют несколько видов гофры для кабеля. Так, в соответствии с п.6.1 ГОСТ Р МЭК 61386.1-2014 параметры прочности разделяются на сопротивление к удару, сжатию, сопротивление к изгибу, растяжению и способность переносить подвесную нагрузку.

Для каждой из категорий разработана своя градация прочности, поэтому рассмотрим пример для ударной устойчивости:

• Очень легкая – минимальная величина сопротивления удару;
• Легкая – слабая механическая устойчивость, но отличная гибкость;
• Средняя – хорошо подходят для размещения в стенах;
• Тяжелая – обладает большой толщиной стенок и плохой гибкостью, но является отличным вариантом для заливки в бетон;
• Очень тяжелая – максимально прочный вариант, который может использоваться для прокладки в грунте или местах других механических воздействий.

Особенности монтажа и крепежа

Для крепежа гофры по стенам удобно использовать специальные клипсы или хомуты с дюбелями.

Рис. 7. Крепление гофры на дюбель

Если же вы планируете штробить стены, то ее следует располагать в штробе. За гипсокартонными конструкциями гофрированную трубу можно крепить к несущему профилю хомутами-затяжками.

Рис. 8. Крепление гофры хомутом-стяжкой

Заметьте, использовать шурупы или саморезы, которые повредят целостность наружного слоя нельзя.

Для перемещения в пространстве гофру можно поворачивать, но угол поворота, при этом, не должен превышать 90°. Длину одного отрезка рекомендуется делать не более 20 – 25м, при этом количество поворотов не должно превышать 4 – 5. Расстояние между поворотами должно быть не менее 3м. А если этот критерий выполнить не получается, делается распределительная коробка для изменения направления кабеля.

Категорически запрещено укладывать несколько гофр друг на друга. Они должны идти параллельно на расстоянии не менее 20 – 30 мм друг от друга. При необходимости пересечения, две линии располагаются строго перпендикулярно друг относительно друга.

При расположении за подвесными потолками и подобных нишах, в соответствии с п.14.15 СП 31-110-2003 выбирается марка гофротрубы из негорючего материала. Также учитывается степень защиты IP в зависимости от группы горючести материалов.

Как выбрать?

При выборе конкретной модели гофры для кабеля, проверьте, чтобы условия эксплуатации и допустимый температурный режим подходил для ваших условий. Если электрооборудование размещается в помещении с повышенной влажностью, гофра должна быть влагоустойчивой. В зависимости от предполагаемой нагрузки, выберите толщину стенки гофры.

Также можно ориентироваться по участку электрической цепи, на которую вы хотите установить гофру для кабеля:

• Для осветительного оборудования будет достаточно гофры диаметром 16 мм;
• На розеточные группы и выключатели нагрузки подойдет гофра для кабеля в 20 мм;
• Питание от вводного щита до распределительной коробки лучше осуществлять гофром 25 мм;

Рис. 9. Подключение от вводного щитка

• Кабель от общедомового щита до вводного в квартиру можно проложить в трубу 32 мм;
• Для пересечения перекрытий между этажами берут гофры под кабель с диаметром в 40 мм.

Список использованной литературы

1. Пантелеев Е.Г. «Монтаж и ремонт кабельных линий. Справочник электромонтажника.» 1990
2. Филиппов А.С., Филиппов В.А. «Ремонт и монтаж кабельных линий, Практическое пособие» 2005
3. Ю. Сибикин «Техническое обслуживание, ремонт электрооборудования и сетей промышленных предприятий.» 2019
4. А.Б.Семенов «Проектирование и расчет структурированных кабельных систем и их компонентов» 2010
5. Д.Федоров «Электропроводка в квартире Своими руками» 2016

Соответствие диаметров UTP кабеля и гофротрубы

При монтаже СКС и электропроводки в последнее время стали очень активно использовать ПВХ, ПНД или металлическую гофру.

Считается, что такая дополнительная изоляция резко повышает устойчивость проводов и кабелей к внешним негативным воздействиям различной природы, снижает риск возгорания проводки при возникновении чрезвычайных ситуаций. Смотрится проводка, заключенная в гофротрубы, действительно выигрышно. Но такой подход существенно прибавляет хлопот монтажникам. Хотя бы из тех соображений, что приходится прорезать более глубокие и широкие штробы, да еще и в большем количестве. Поэтому возникают соблазны разместить в одной гофре как можно больше проводов. А как узнать сколько проводов можно затянуть в одну гофру? Попробуем разобраться в этом вопросе!

Любой подсчёт в теоретической части будет отличаться от практической. Теоретический подсчёт подразумевает в себе подсчёт сечения кабеля и толщину гофры, но не возможно учесть все нюансы. Вот некоторые из них, на которые стоит обратить внимание :

• плотно забиваемая проводами гофра — это неудобство в монтаже, недостаточный теплоотвод при прокладке эл. кабеля и возможные взаимные помехи при прокладке СКС.
• если длинна протяжки кабеля больше 5-6 метров, то это усложняет процесс затяжки из-за не прямолинейности самой гофры.
• при подсчёте многие считают внешний диаметр трубы, а внутренний гораздо меньше чем мы думаем.
• при перекручивании хотя бы трёх кабелей UTP, диаметр пучка увеличивается на 25%, я уже не говорю что при протяжке 14-15 концов скрутка будет обязательно.
• если место не позволяет распрямить трубу, то это уменьшит количество концов на 50%.
• принято считать, что для нормальной эксплуатации эл. кабелей, площадь поперечного сечения всех протянутых в трубе кабелей или проводов (с учетом их изоляции) должна составлять не более 35% от площади поперечного сечения внутреннего канала гофры.









Ниже приведена таблица внешних и внутренних диаметров гофры:

Наименование	Внешний диаметр мм.	Внутренний диаметр мм.
Труба гофрированная 16 мм.	16	10,7
Труба гофрированная 20 мм.	20	14,1
Труба гофрированная 25 мм.	25	18,3
Труба гофрированная 32 мм.	32	24,5
Труба гофрированная 40 мм.	40	31,5
Труба гофрированная 50 мм.	50	39,6
Труба гофрированная 63 мм.	63	50,6

А теперь к самой сути вопроса — сколько же максимально влезет UTP кабелей  в гофру:

Наименование	Максимальное количество кабелей UTP	Рекомендуемое количество кабелей UTP, не более
Труба гофрированная 16 мм.	4	2
Труба гофрированная 20 мм.	5	3
Труба гофрированная 25 мм.	6 — 7	4
Труба гофрированная 32 мм.	7 — 8	6
Труба гофрированная 40 мм.	9 — 10	7
Труба гофрированная 50 мм.	11-12	9
Труба гофрированная 63 мм.	14-15	12

Примерная формула расчёта максимального количества UTP кабеля такая:
K_U*4=D
K_U — максимальное количество кабелей UTP
D — диаметр гофры

Ответ округляем до большего диаметра, допустим получилось у нас 30, значит берём гофру диаметром 32. Рекомендуется уменьшить максимальное количество UTP кабелей в гофротрубе на 30-50%.
