Е27 размер цоколя: Отличие лампочек Е14 и Е27

особенности и типы, отличие от Е14 миньон, в каких приборах применяется

Эдисон-цоколь (ЭЦ) — стандартное гнездо для лампочек. Он был разработан Томасом Эдисоном и получил лицензию в 1909 году под торговой маркой Mazda. Обычно лампы имеют правые резьбовые металлические основания (колпачки), которые вставляются в соответствующие резьбовые гнезда (держатели ламп). Для светильников, питаемых от переменного тока, нить подключается к нейтрали, а контакт на нижнем конце основания подключается к сети.

• История происхождения
• Типы цоколей
• Другие виды использования
• Применение в приборах

История происхождения

Ранние производители ламп в США использовали разные и несовместимые базы. В Thomson-Houston Electric Company использовалась резьбовая шпилька в нижней части гнезда и плоское контактное кольцо. База Sawyer-Mann или Westinghouse использовала пружинный клип, действующий на канавки в основании луковицы, и контактный штифт в нижней части. Примерно к 1908 году база Эдисона была наиболее распространена в США, а остальные начали исчезать из употребления.

В ответ на патент Эдисона Реджинальд Фессенден изобрел двухконтактный разъем для Всемирной выставки 1893 года. Другие основания цоколей включают байонетную опору и основание клина.

В большей части мира винты Эдисона вытеснили другие типы гнезд для общего освещения. В первые дни электрификации винты Эдисона были единственным стандартным разъемом, а приборы, были подключены к сети переменного тока через световые разъемы. Сегодня винтовые разъемы Эдисон соответствуют международным стандартам.

Типы цоколей

Спецификации для всех типов крепления определены в следующих публикациях Американского национального института стандартов (ANSI) и Международной электротехнической комиссии (IEC):

• Колпаки — ANSI C81.61 и IEC 60061−1.
• Держатели — ANSI C81.62 и IEC 60061−2.
• Датчики (для обеспечения взаимозаменяемости) — ANSI C81. 63 и IEC 60061−3.
• Руководящие принципы для электрических ламповых балок, люминесцентных ламп и датчиков — ANSI C81.64 и IEC 60061−4.

Как правило, эти два стандарта гармонизированы, хотя несколько типов винтовых креплений все еще определены только в одном стандарте. В обозначении «Exx» «E» обозначает «Edison», а «xx» обозначает диаметр в миллиметрах, измеренный по пикам резьбы на основании, например, E12 имеет диаметр 12 мм.

Существуют четыре широко используемые группы размеров цоколей ламп:

• Канделябра: E12 Северная Америка, E11 в Европе.
• Промежуточное: E17 Северная Америка, E14 (или цоколь миньон, ES, SES) в Европе.
• Средний или стандартный: E26 (MES) в Северной Америке, E27 (ES) в Европе.
• Могул: E39 Северная Америка, E40 (Голиаф ES) в Европе.

Цоколь E26 и E27 обычно взаимозаменяемы, как и E39 и E40, поскольку разница в диаметре резьбы составляет всего 1 мм. E11 и E12 не являются взаимозаменяемыми. Для некоторых конкретных применений доступны другие полустандартные резьбы.

Большая база E39 «Могул» и E40 «Голиаф» используется в уличных фонарях и высокомощных светильниках (например, в трехфазном режиме на 100/300/300 Вт). В зонах, следующих за Национальным электрическим кодексом США, светильники общего назначения мощностью более 300 Вт не могут использовать основание E26 и вместо этого должны использовать основание E39, то устройства мощностью 300 Вт могут использовать любую из них.

Светильники среднего размера (MES) для 12 V также выпускаются для транспортных средств. Ранее знаки экстренного выхода также использовали промежуточную базу, но правила США и Канады теперь требуют долговечные и энергосберегающие светодиоды. Средние винтовые основания не должны выдерживать ток более 25 ампер.

Основания E29 «Admedium» используются для специальных применений, например, для ламп с ультрафиолетовым излучением. В странах, которые используют 220−240 вольт переменного тока для внутреннего использования, стандартный е27 цоколь и небольшой е14 цоколь — наиболее распространенные размеры винтовых креплений, они распространены во всей континентальной Европе и Китае.

В 120-вольтовой Северной Америке, 100-вольтовой Японии и Тайване, стандартный размер для светильников общего назначения — E26. E12 обычно используется для изготовления канделябра. E17 также иногда используется, в небольших настольных лампах, а иногда и на новых потолочных вентиляторах. Рождественские огни используют различные размеры оснований E17 для ламп C9, E12 для ламп C7, E10 для многолетних серийных C6-ламповых наборов в США и совершенно другую клиновую основу для мини-светильников T13/4. В течение короткого времени эти мини-светильники были изготовлены с использованием винтовых оснований E5.

Крошечный размер E5 или E5.5 используется только для сверхнизких напряжений, таких как внутреннее освещение для зданий, и модельные транспортные средства, такие как модельные поезда. Их часто называют «гороховыми луковицами», потому что они имеют форму глобуса, но обычно они напоминают мини-рождественские луковицы или крупные «зерновые пшеничные» луковицы.

Лампочки E10 являются обычными для фонарей с батарейным питанием, как и байонетные крепления (хотя они обычно удерживаются с круглым фланцем, расположенным там, где основание соответствует лампе). База E11 иногда используется для галогенных светильников мощностью 50/75/100 Вт в Северной Америке, где она называется «мини-банок».

Большинство винтов Edison имеют правые резьбы (лампа поворачивается по часовой стрелке для затягивания), но иногда используются винты с левой резьбой, обычно для нестандартного напряжения или мощности. Это предотвращает использование неправильной лампы, которая может привести к повреждению. Общественные места, такие как вокзалы и метро, используют лампочки с левой резьбой, чтобы препятствовать краже ламп для использования в обычных светильниках.

Другие виды использования

В качестве выходного отверстия (например, для тостеров) использовалось винтовое гнездо Edison, когда электросети все еще использовались главным образом для освещения, и до того, как сетевые розетки стали обычным явлением.

В Северной Америке плавкие предохранители использовались в зданиях, подключенных до 1960 года. Эти базовые предохранители Эдисона ввинчивались в гнездо для предохранителей, подобное лампам накаливания Edison.

В некоторых адаптерах для настенных розеток используется винт Edison, позволяющий розетке стать незаземленной (например, для установки рождественских огней временно через крыльцо) или для создания переключателя с двумя выходами или для его размыкания для двух ламп. Другой адаптер может сделать стенную розетку в держатель лампы (гнездо лампы).

Были изготовлены различные другие аксессуары, в том числе детектор дыма, который заряжается в течение нескольких часов и длится несколько дней или недель после этого, и все еще позволяет подключенной лампочке работать нормально. Там также была электроника, которая прилипала к концу основания винта и позволяла приподнятой лампе мигать, например, чтобы привлечь внимание прибывающих гостей или аварийных транспортных средств.

Применение в приборах

Трехфазные лампы имеют суффикс d для обозначения двойных контактов, обычно E26d или E27d, редко E39d. Второй контакт используется для нижней нити накаливания внутри устройства. Этот дополнительный контакт — кольцо, расположенное вокруг основного контакта. В отличие от байонетных гнезд, трехсторонние и обычные лампы взаимозаменяемы.

Маленький винт Edison имеет девять нитей на дюйм или около 2,8 мм на резьбу. Средний винт Edison имеет семь нитей на дюйм или около 3,6 мм на резьбу. В США закон об энергетической независимости и безопасности 2007 года для повышения энергоэффективности применяется только к среднему винту Эдисона, все остальные считаются «специальными» лампами.

Диазонд-предохранители DII используют одну и ту же резьбу E27 в качестве стандартных ламп 230 В, но имеют более длинное тело и не могут быть ввинчены в держатель лампы (гнездо). Основание лампы слишком короткое для контакта с нижней клеммой держателя предохранителя. Однако возможно ввинтить держатель предохранителя DII без предохранителя в держателе лампы типа цоколя E27.

Ряд недостатков основания винтов по сравнению с байонетным креплением:

• ​ Металлический винт сам образует один из контактов для цепи. Если система освещения неправильно подключена или лампа подключена к неполярной розетке, металлический винт может стать подвижным что представляет опасность поражения электрическим током всех, кто пытается заменить лампу.
• Возможно чрезмерное закручивание винта, рискуя сломать лампу или отделение стекла от металлического основания и оставить основание в гнезде, особенно при последующем попытке отвинтить его.
• Если лампа ослабевает в розетке из-за вибрации или подтягивания, она может потерять контакт с центральным контактом и прекратить работу, пока она не затянется. Байонетный тип устойчив к вибрации и значительно реже становиться свободным.
• Поскольку металлическая резьба несет ток, любая дуга может замять нить.
• Ввинчивание и отвинчивание лампы прикладывают больше усилий к стеклянному конверту.
• При фиксации чего-либо с подключенным кабелем, тот будет скручиваться при повороте винта.

Ряд преимуществ этих оснований:

• Винтовые основания более подходят для ламп малого размера.
• Лампочка, полностью ввинченная в дом, более надежно, чем лампочка с байонетным креплением.
• Влага и мусор менее подвержены контактам с винтовой базой.
• Пружинные контакты не нужны на винтовых базовых лампах (натяжение пружины должно не только обеспечивают хороший контакт, но также должны надежно удерживать лампу в байонете).

Типы цоколей ламп освещения постоянно совершенствуются. Покупая светильник или выбирая лампочку для него, необходимо обращать внимание на цоколь, используемый в светильнике.

что это такое и какие лампы выпускаются с этим стандартным типом цоколей, размер и характеристики

Лампочка крепится к патрону при помощи цоколя.

Так как выпускается множество осветительных приборов с цоколями разной конфигурации, выбрать нужное устройство может быть непросто.

Из этой статьи вы узнаете, какими характерными особенностями обладают самые обычные лампы с цоколем Е27.

Особенности цоколя e27

Чтобы правильно подобрать лампочку к осветительному прибору, необходимо учитывать тип цоколя. Цоколь неподходящего типоразмера нельзя закрепить в патроне без соответствующего переходника.

В названии «Е27» под числовым обозначением подразумевается диаметр наружной резьбы. «E» в данном случае означает Edison. Цоколи Е27 выпускаются в широком ассортименте. Разновидности лампочек со стандартной резьбой:

• маленький стандарт Е14 имеет 14 миллиметров в диаметре;
• диаметр Е27, как уже указывалось, достигает 27 миллиметров;
• в устройстве Е40 диаметр резьбы составляет 40 миллиметров.

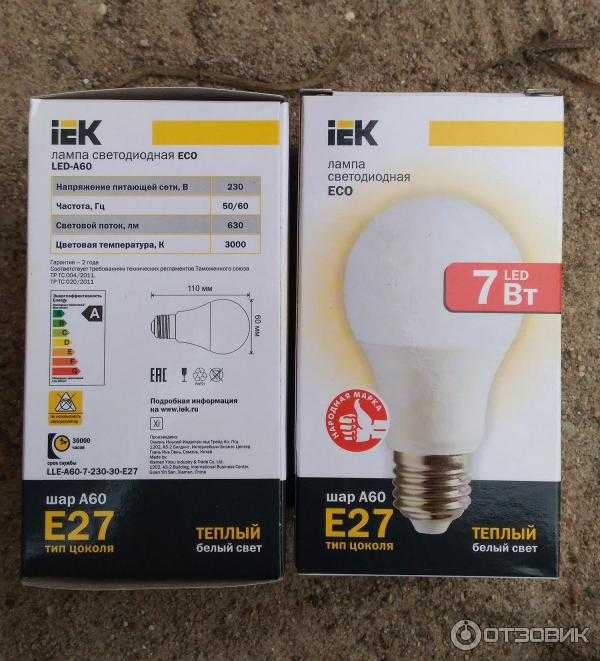

Обычные лампочки стандарта Е27 применяются в быту повсеместно. Их помещают в плафоны, настольные лампы и люстры. Электропитание такого устройства возможно через сеть в 220V (AC).

Конструкция

Цоколь Е27 представляет собой цилиндр с крупной опоясывающей резьбой. Цоколь крепится на ответную часть. Ответная часть – это внутренняя поверхность патрона, соприкасающаяся с цоколем. Винтовой способ крепления цоколя на патрон позволяет безопасно и быстро заменить нужный светильник.

Существует много типов резьбовых лампочек. E27 является самым распространенным типом цоколя в Европе, России и Северной Америке.

Ответную часть делают из керамики или металла. На дне патрона находятся пластинки контактов, через которые на лампочку передается электричество. Энергия с одного контакта идет через центральную часть самого низа цоколя. Другие два контакта (в некоторых случаях только 1 контакт), проводят электричество на резьбовую часть.

Электроды в нижней части цоколя принимают электрическое напряжение и подают его по проводам на плату или нити накала. Питающие провода проходят внутри корпуса цоколя. Черный провод соединен с корпусом цоколя, красный – с центральным выводом. Также внутрь цоколя обычной лампочки накаливания выходит штенгель, предназначенный для откачки воздуха из колбы.

220В на Е27 – стандарт для России. Во многих других странах больше распространены светильники с резьбой Е26, питающиеся от сети в 110В.

Размер и характеристики

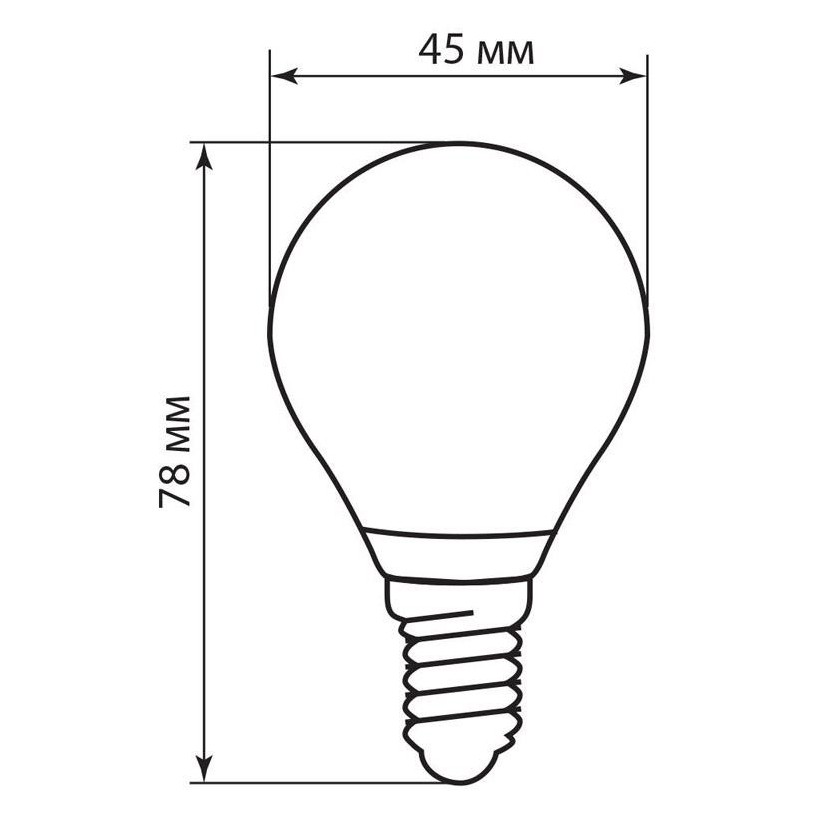

На цоколе Е27, длина лампы может быть, например, от 73 до 181 миллиметра, диаметр колбы – в пределах 45-80 миллиметров. Различаются также формы стеклянного «колпака». «Колпак» может быть грушевидной формы, шарообразной или спиралевидной. Существуют изделия, выполненные в виде буквы U или напоминающие базуку.

Маркировка изделий

Е27 – это и есть один из видов маркировки цоколя. Маркировка цоколя – это условное обозначение, указывающее на характерные свойства предмета.

Как уже было сказано, в маркировке Е27 число означает диаметр резьбы, а буква указывает на принадлежность к патентной коллекции Эдисона.

Лампочки с маркировкой цоколя Е27 могут различаться по мощности:

Преимущества типа

Лампочке Е27 легко подобрать замену. Патроны под эти устройства тоже просто найти и установить. В подавляющем большинстве случаев, в приборах по умолчанию установлены патроны под лампы Е27.

Диммирование

Слово «диммирование» происходит из английского языка. Глагол «dimming» означает «затемнение». Диммирование – это регулировка яркости испускаемого лампой света. Различные типы светильников требуют применения разных способов диммирования. Прибор для диммирования называется «диммер». С его помощью яркий бодрящий свет в помещении можно изменить на свет мягкий. Это снизит затраты электроэнергии и заодно обновит царящую в комнате атмосферу.

Диммер отрезает кусок синусоиды от входящего на прибор напряжения. По сути, диммер 100 раз в секунду включает и отключает напряжение, выходящее на прибор. Лампа накаливания и светодиодный прибор ведут себя по-разному, проходя через диммер. Так, светодиодный светильник продолжит гореть ярко, даже если лампа накаливания под влиянием диммера уже почти потухла.

Диммировать можно далеко не все устройства, потому что в цоколи Е27 устанавливают стабилизатор напряжения. Указание на возможность диммирования устройства должно быть зафиксировано на упаковке или в инструкции. После диммирования не предназначенной для этого лампочки, она просто потухнет. В случае, если производитель не указал на наличие такой технической возможности, диммировать устройство нельзя. К примеру, светодиодная лампочка Е27 должна быть оснащена изнутри специальной схемой, распознающей диммирующие сигналы.

Диммер для светильника нужно подбирать индивидуально. На диммерах и лампочках могут быть разные уровни максимума и минимума. Для корректной работы устройств, их показатели должны быть совместимы между собой. Диммеры для светодиодных ламп должны иметь наименьший из возможных уровней минимума.

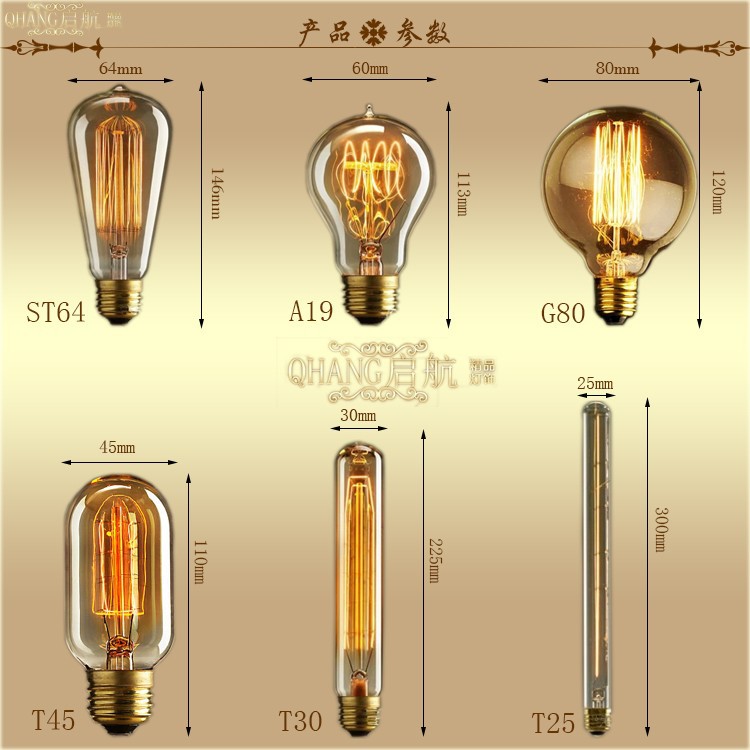

Типы лампочек e27 и их параметры

Цоколь Е27 используется во всех сферах быта и на производстве, а также на рудничном оборудовании. Постепенно лампы накаливания сменяются светодиодными и энергосберегающим. Однако принцип крепления остается прежним.

Лампа накаливания

Лампа накаливания – источник освещения. Активнее всего применялся с момента изобретения электрических светильников и вплоть до 21 века.

В лампе накаливания свет появляется из-за нагревания угольной нити или вольфрама до очень высоких температур. Нагревание осуществляет электричество, проходящее через патрон на цоколь.

Стеклянная колба поверх нити нужна, чтобы раскаленный металл не окислялся в воздушной среде. Из колбы выкачивают весь воздух до образования вакуума, или добавляют инертных газов.

Прибор испускает свет потоком 10 Лм/Вт. Диапазон мощности у него определен границами в 25–150 Вт. Частые включения-выключения заставляют вольфрамовую нить изнашиваться и перегорать.

Галогеновые

Галогеновый светильник – это лампа накаливания, наполненная изнутри парами галогена. Устройство испускает поток света в 17–20 Лм/Вт. Галогенные светильники служат до 5000 часов, что значительно превосходит срок службы обычных ламп накаливания. Часто встречаются галогеновые лампочки со штырьками, линейного типа.

Энергосберегающие

Компактные лампы, испускающие люминисцентный свет. Энергосберегающие устройства, как это следует из названия, потребляют меньше энергии.

В то же время, они отдают света в 5 раз больше, чем обычные светильники. Их световая мощность составляет 50–70 Лм/Вт. Уровень мощности тока в витом люминисцентном светильнике на 20 Вт соответствует мощности в 100 Вт на стандартной лампе накаливания.

Витая, или спиралевидная форма, обеспечивает компактность изделия. Энергосберегающие устройства дают ровный «дневной» свет, благотворно влияющий на человека.

Светодиодные

Лампы светодиодного типа начали массово расходиться после 2010го. Диапазон мощности лежит в пределах от 4 до 15 Вт. Световой поток от светодиодов в среднем – 80-120 Лм/Вт. Как видно из этих чисел, светодиодные лампы совершили очередной шаг к меньшему энергопотреблению с большей отдачей.

Светодиодные устройства можно использовать в помещениях с высоким уровнем влажности, поскольку они являются относительно безопасными. В продаже есть модели, рассчитанные на низкое напряжение в 12-24 Вт.

В каких светильниках используется

Цоколь стандарта Е27 используется в самых распространенных типах осветительных приборов бытового и производственного назначения. Е14 существует для небольших приборов типа бра. Е40 используется как крепление на приборах уличного освещения и в прожекторах значительной мощности: 1000-2000 Вт.

Совместимость e27 с другими типоразмерами

Разъемное соединение Е27 является очень удобным, поскольку позволяет заменять детали и эффективно ремонтировать приборы. В домашних устройствах часто можно встретить другой тип цоколя – Е14, также называемый «миньоном» в силу его небольших размеров.

Если сложно быстро достать лампу с цоколем необходимого размера, или заменить патрон, можно соединить плохо совместимые детали при помощи специального адаптера. Такой адаптер послужит идеальным переходником, снимающим все проблемы по подключению.

Его единственный недостаток – он удлиняет лампочку, что может быть не очень удобно при использовании. Чрезмерно длинное устройство, сильно выдающееся из патрона, также может странно смотреться и нарушать эстетичность осветительного прибора.

Существует великое множество разновидностей переходников с цоколя на цоколь. Выбрать и заказать переходник можно в любом магазине осветительной техники, на птичьем рынке или на китайском сайте. В этой сфере можно обратить внимание на такие бренды, как Ecola Base, OBI, Космос. К примеру, Ecola base выпускает адаптеры для перехода с цоколя G9 на E27, адаптер для E27 на E14, двойной переходник с E14 на 2хE27, и многие другие виды подобных устройств.

Заменить цоколь на лампе можно самостоятельно. Для этого понадобится отвертка, паяльный инструмент, умение работать руками и соблюдение правил безопасности. Цоколь закреплен на лампочке при помощи керновки.

Обратите внимание, что все контакты надлежит перепаивать с большим тщанием и повышенной внимательностью. Неосторожность и невнимательность могут привести к пожару, порче имущества и ущербу для здоровья.

При наличии соответствующей сноровки, можно менять цоколи и на других типоразмерах лампочек. Главное в этом деле – соблюдать технику безопасности. Однако в большинстве случаев, дешевле и проще будет купить в магазине лампочку нужного размера или адаптер к ней.

Лампочка с типом цоколя Е27 удобна в эксплуатации, и ее легко найти в продаже. Скорее всего, устройства именно этого типоразмера установлены в осветительных приборах вашего дома. В быту чаще всего приходится сталкиваться с цоколем Е27, поэтому информация об изделиях с данной маркировкой может оказаться очень полезной.

Предыдущая

Цоколи и патроныКак правильно подключить патрон для лампочки к проводам на потолке

Zangra.com

E26 и E27, в чем разница?

E26 означает диаметр 26 мм, а E27 – диаметр 27 мм.
Эти два стандарта являются взаимозаменяемыми, то есть американский стандарт E26 подходит для европейской базы E27, а E27 — для E26. Разница только в напряжении (для лампочек).
На самом деле между резьбами Е26 и Е27 разница всего 1 мм, поэтому они практически идентичны. Тем не менее, важно купить правильную лампочку, сертифицированную для использования в вашей стране. Это связано с тем, что каждая страна и регион мира имеют разные сертификаты.

Простая ссылка для того, какой тип лампочки используется на основных рынках, выглядит следующим образом:

• США — Винт Эдисона E26
• Канада — E26 Винт Эдисона
• Япония и Тайвань — Винт Эдисона E26
• Австралия — Винт Эдисона E27 (или байонетная крышка B22)
• Европа — E27 Винт Эдисона
• Соединенное Королевство — Винт Эдисона E27 (или байонетная крышка B22)

Вот полный список стран, в которых используется стандартный тип винта Эдисона.

В следующих странах используются лампы накаливания E26
Ангилья, Аруба, Багамы, Барбадос, Белиз, Бермуды, Канада, Каймановы острова, Колумбия, Коста-Рика, Куба, Доминиканская Республика, Эквадор, Сальвадор, Гватемала, Гаити, Гондурас, Ямайка, Япония, Ливия, Мексика, Никарагуа, Панама, Тайвань, Тринидад и Тобаго, США, Венесуэла и Британские Виргинские острова.

В следующих странах используются лампы E27
Афганистан, Аландские острова, Албания, Алжир, Андорра, Ангола, Антигуа и Барбуда, Аргентина, Армения, Австралия, Австрия, Азербайджан, Бахрейн, Бангладеш, Беларусь, Бельгия, Бенин, Бутан, Боливия, Босния и Герцеговина, Ботсвана, остров Буве, Бразилия, Британская территория в Индийском океане, Бруней, Болгария, Буркина-Фасо, Бирма, Бурунди, Камбоджа, Камерун, Кабо-Верде, Центральноафриканская Республика, Чад, Чили, Китай, Остров Рождества, Кокосовые (Килинг) острова, Коморские острова, Конго, Демократическая Республика Конго, Острова Кука, Кот-д’Ивуар, Хорватия, Кипр, Чехия, Дания, Джибути, Доминика, Египет, Экваториальная Гвинея, Эритрея, Эстония, Эфиопия, Фолклендские (Мальвинские) острова, Фарерские острова, Фиджи, Финляндия, Франция, Французская Гвиана, Французская Полинезия, Французские Южные территории, Габон, Гамбия, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гваделупа, Гернси, Гвинея, Гвинея-Бисау, Гайана, Остров Херд и острова Макдональд, Святой Престол ( Город-государство Ватикан), Гонконг, Венгрия, Исландия, Индия, Индонезия, Исламская Республика Иран, Ирак, Ирландия, остров Мэн, Израиль, Италия, Джерси, Иордания, Казахстан, Кения, Кирибати, Корея, Косово, Кувейт, Кыргызстан , Лаосская Народно-Демократическая Республика, Латвия, Ливан, Лесото, Либерия, Лихтенштейн, Литва, Люксембург, Макао, Македония, Республика, Мадагаскар, Малави, Малайзия, Мальдивы, Мали, Мальта, Мартиника, Мавритания, Маврикий, Майотта, Республика Молдова, Монако, Монголия, Черногория, Монсеррат, Марокко, Мозамбик, Мьянма, Намибия, Науру, Непал, Нидерланды, Нидерландские Антильские острова, Новая Каледония, Новая Зеландия, Нигер, Нигерия, Ниуэ, остров Норфолк, Норвегия, Оман, Пакистан, Палестинская территория , Оккупированный, Папуа-Новая Гвинея, Парагвай, Перу, Филиппины, Питкэрн, Польша, Португалия, Катар, Реюньон, Румыния, Россия, Руанда, Сен-Бартелеми, остров Святой Елены, Сент-Китс и Невис, Сент-Люсия, Сен-Мартен, Сен-Пьер и Микелон , Самоа, Сан-Марино, Сан-Томе и Принсипи, Саудовская Аравия, Сенегал, Сербия, Сейшельские острова, Сьерра-Леоне, Сингапур, Словакия, Словения, Соломоновы острова, Сомали, Южная Африка, Южная Георгия и Южные Сандвичевы острова, Южная Корея, Испания, Шри-Ланка, Сент-Винсент, Судан, Суринам, Шпицберген и Ян-Майен, Свазиленд, Швеция, Швейцария, Сирия, Таджикистан, (Объединенная Республика) Танзания, Таиланд, Восточный Тимор, Того, Токелау, Тонга, Тунис, Турция, Туркменистан, Острова Теркс и Кайкос, Тувалу, Уганда, Украина, Объединенные Арабские Эмираты, Великобритания, Уругвай, Узбекистан, Вануату, Вьетнам, Уоллис и Футуна, Западная Сахара, Йемен, Замбия, Зимбабве

Свяжитесь с нашей службой поддержки клиентов, заполнив »контактную форму«.

Лампы

E26 и E27 — взаимозаменяемы? Не обязательно!

Дом /
Блог /
Дом и жилое /
Лампы E26 и E27 — взаимозаменяемы? Не обязательно!

Вам может быть интересно, являются ли Е26 и Е27 одинаковыми или взаимозаменяемыми, и можно ли использовать лампочку Е26 в патроне Е27 или наоборот. Прежде чем продолжить, вы должны знать, что это связано с риском для безопасности!

Конвергенция двух стандартов напряжения

До разработки новых энергосберегающих ламп, таких как компактные люминесцентные лампы и светодиодные лампы, лампы накаливания работали только при определенном уровне напряжения — 120 В переменного тока для Северной Америки и 240 В переменного тока для Европа (и другие страны 240 В переменного тока).

Не существовало такой вещи, как лампа накаливания «широкого напряжения», которая работала бы как от 120 В переменного тока , так и от 240 В переменного тока.

В версиях на 120 В переменного тока использовались цоколи E26, а в версиях на 240 В переменного тока использовались цоколи E27 — аналогичные винты, но с небольшими отличиями.

Из-за различий в номинальном напряжении почти никогда не было случаев, когда лампы накаливания E26 использовались или могли использоваться в розетке E27 при напряжении 240 В переменного тока, и наоборот, поскольку возникала несовместимость по напряжению.

Однако с развитием КЛЛ и светодиодных ламп лампы стали совместимы с широким диапазоном напряжений. В частности, некоторые светодиодные лампы могут работать при любом уровне напряжения от 90 до 240 В переменного тока.

Таким образом, одну и ту же светодиодную лампу можно использовать в сети переменного тока 120 В в Северной Америке, а также в цепи переменного тока 240 В в Европе.

Но тогда возникает вопрос, должна ли светодиодная лампа использовать стандарт винта Эдисона E26 или E27?

И, кроме того, если светодиодная лампа E26 рассчитана на использование при напряжении 240 В переменного тока, можно ли использовать ее в патроне E27 и наоборот?

Остерегайтесь неверных советов!

Многие производители и продавцы лампочек просто заявляют, что лампы и патроны E26 и E27 взаимозаменяемы. Они будут утверждать, что вы можете безопасно установить лампочку E26 в патрон E27, и наоборот.

Кроме того, обычно они приводят следующие доводы: «Ну, E27 — 27 мм, а E26 — 26 мм, и мы знаем, что они подходят, так что достаточно близко!»

Это неточный совет, основанный на неверной информации!

При изготовлении в соответствии с общепринятыми стандартами IEC цоколи ламп E26 и E27 фактически имеют одинаковые характеристики диаметра: от 26,05 мм (мин.) до 26,45 мм (макс.).

Что такое Разница между E26 и E27 заключается в минимальных расстояниях между нижним контактом (активным контактом) и резьбой винта. Мотивация для этой разницы связана с различными уровнями сетевого напряжения, на которые рассчитаны стандарты E26 и E27, — 120 В переменного тока и 240 В переменного тока соответственно.

Практически всегда вы обнаружите, что цоколи ламп E26 и E27 механически взаимозаменяемы, т. е. вы сможете физически вставить лампочку E26 в патрон E27 и наоборот.

Однако то, что лампа подходит и работает, не обязательно означает, что установка лампы соответствует стандартам электробезопасности, для которых были разработаны лампа и патроны. Фактически, несоответствие установки может привести к повышенному риску короткого замыкания и возгорания.

В целом, лампы с обозначением E27 безопасны для использования в патронах E26, но лампы E26 могут представлять угрозу электробезопасности при использовании в патронах E27 и 240 В переменного тока.

Это связано с тем, что цоколь лампы E26 рассчитан только на напряжение до 120 В переменного тока, а не 240 В переменного тока. Более высокие напряжения требуют более широкого разделения активных и нейтральных контактов, и поэтому E27 предъявляет более строгие требования к разделительному расстоянию.

Ниже мы подробно рассмотрим разницу между E26 и E27.

Механические различия между E26 и E27

Производство цоколей ламп Edison регулируется стандартами IEC, в которых указаны требуемые размеры согласно IEC 7004-21A-2 и IEC 7004-21-9 для E26 и Е27 соответственно.

Несмотря на то, что обычно называют разницей в 1 мм между размерами винтов E26 и E27, требования к размерам винтов практически одинаковы.

Наиболее существенные отличия видны в:

1) Общая длина винта,

2) Диаметр резьбы в желобе и

3) Высота крышки изолятора.

Ниже приведены диаграммы и спецификации, сравнивающие E26 и E27:

Длина винта (мин):

E26 — 19,56 мм

E27 — диаметр 22,0 мм 90

пик:

E26 : 26,05 мм — 26,41 мм

E27: 26,05 мм — 26,45 мм

Диаметр шурупа в канавке резьбы (макс.):

E26: 24,72 мм

E27: 24,26 мм

Расстояние между резьбами (OC):

E26: 3,629 мм

E27 2

9 0909 0007

Ширина контактной площадки под напряжением:

E26 : 9,14–11,56 мм

E27: 4,8–11,5 мм

Высота изолятора (мин):

E26: 3,25 мм

90 90: E90 0026

Электробезопасность Различия между E26 и E27

Механические различия, о которых мы говорили выше, могут показаться несущественными, но они существуют из-за соответствующего уровня напряжения, на который рассчитан каждый цоколь лампы.

Лампы E26 предназначены для рынка Северной Америки, где в основном используется 120 В переменного тока, а лампы E27 предназначены для других рынков, где нормой является 240 В переменного тока.

Поскольку лампы Е27 предназначены для использования с цепями более высокого напряжения, необходимо принять дополнительные меры предосторожности, чтобы обеспечить достаточный зазор между токоведущими и нейтральными контактами.

В частности, отмеченные выше механические различия существуют потому, что:

1) В E27 используется винт большей длины, поскольку большая длина обеспечивает дополнительную точность выравнивания винта в гнезде. Если винт выровнен неправильно, «живая» точка контакта может приблизиться к нейтральной резьбе винта, что увеличивает риск возникновения электрической дуги или короткого замыкания.

2) В E27 используется более широкий диаметр желоба резьбы для обеспечения более надежного и плотного контакта. Это обеспечивает дополнительную защиту от попадания влаги и мусора в розетку. При более высоких уровнях напряжения риски короткого замыкания и возгорания повышаются из-за влаги и загрязнения.

3) E27 требует большей высоты изолятора, чтобы увеличить расстояние между токоведущим контактом и нейтральным винтовым основанием. Разница относительно значительна и необходима, чтобы избежать риска короткого замыкания.

Итог

При покупке светодиодных ламп не думайте слепо, что Е26 и Е27 полностью взаимозаменяемы. По возможности используйте лампочки E26 для розеток E26 на 120 В переменного тока и лампочки E27 для розеток E27 на 240 В переменного тока.

В некоторых случаях лампы E27 можно безопасно использовать в патронах E26, но лампы E26 нельзя использовать в патронах E27.

Несмотря на то, что они могут быть механически похожи и взаимозаменяемы, с точки зрения электробезопасности, E26 обеспечивает меньшую изоляцию и защиту от коротких замыканий и возгораний при использовании в розетке E27 при 240 В переменного тока.

Other Posts

Насколько сильно нагреваются светодиодные ленты? Это нормально?

Вы можете часто видеть, как светодиодные технологии рекламируются за более низкую теплоотдачу и более высокую эффективность. Итак, вы можете быть удивлены, увидев … Подробнее

Каковы характеристики CRI светодиодных лент?

Просматривая характеристики светодиодных лент, вы, возможно, натолкнулись на показатель CRI. В отличие от цветовой температуры, CRI связан с цветом… Читать далее

Как уменьшить яркость светодиодных лент

Светодиодные ленты являются отличным инструментом освещения для любого проекта. Но иногда вам может понадобиться динамический контроль над яркими… Подробнее

Можете ли вы установить светодиодную лампу, мощность которой превышает номинальную мощность светильника или патрона?

Нам часто задают вопрос:

«У меня есть эквивалентная 60-ваттная светодиодная лампа, но в розетке, в которую я хочу ее установить, указано [MAX 50. .. Подробнее

Назад к блогу Waveform Lighting

Просмотрите нашу коллекцию статей, инструкций и руководств по различным применениям освещения, а также подробные статьи по науке о цвете.

Обзор продуктов освещения Waveform

Светодиодные лампы серии A

Наши лампы A19 и A21 подходят для стандартных светильников и идеально подходят для напольных и настольных светильников.

Светодиодные лампы-канделябры

Наши светодиодные лампы-канделябры обеспечивают мягкий и теплый свет в декоративном стиле, который подходит для светильников E12.

Светодиодные лампы BR30

Лампы BR30 — это потолочные светильники, которые подходят для жилых и коммерческих светильников с отверстиями шириной 4 дюйма или шире.

Светодиодные лампы T8

Непосредственно замените 4-футовые люминесцентные лампы нашими светодиодными трубчатыми лампами T8, совместимыми как с балластами, так и без них.

LED-Ready T8 Светильники

Светодиодные трубчатые светильники, предварительно смонтированные и совместимые с нашими светодиодными лампами T8.

Светодиодные линейные светильники

Линейные светильники длиной 2 и 4 фута. Подключается к стандартным настенным розеткам и крепится с помощью винтов или магнитов.

Магазинные светодиодные светильники

Верхние светильники с подвесными цепями. Включается в стандартные настенные розетки.

Светодиодные лампы UV-A

Мы предлагаем светодиодные лампы с длиной волны 365 нм и 395 нм для флуоресцентных и полимеризационных применений.

Светодиодные лампы УФ-С

Мы предлагаем светодиодные лампы УФ-С с длиной волны 270 нм для бактерицидного применения.

Светодиодные модули и аксессуары

Светодиодные печатные платы, панели и другие форм-факторы для различных промышленных и научных приложений.

Светодиодные ленты

Яркие светодиодные излучатели, установленные на гибкой печатной плате.
