Буронабивной фундамент — плюсы и минусы

Что такое буронабивной фундамент

Представления о буронабивном фундаменте настолько широко расходятся и не соответствуют действительности, что имеет смысл прояснить эту ситуацию. Довольно много людей совсем не представляет, что такое буронабивной фундамент. Каких только версий не наслушаешься. А по сути – это бурение шурфа в грунте, установка арматуры и заливка бетона (набивка). Поэтому и называют буронабивные сваи – потому что бурятся и набиваются.

Фундамент на буронабивных сваях

В большинстве случаев, когда мы говорим о буронабивном фундаменте, речь идет о буронабивных свах как элементе, например, свайно-ленточного фундамента. Конечно, можно использовать буронабивные сваи непосредственно как фундамент, без обвязки бетонной лентой, например, для забора, бытовки или небольшой бани.  Но для частного дома  более оправдано применение свайно-ленточного или свайно-ростверкового фундамента, в котором все эти сваи жестко связаны между собой бетонной лентой (ростверком). Эта лента, во-первых, распределяет нагрузку между сваями, во-вторых, жестко связывает всю конструкцию будущего строения и в-третьих, формирует основание для несущих стен дома.

Виды свай и их применение

Сваи могут быть деревянными, металлическими и железобетонными:

1. Забивные сваи.  В основном они используются в многоэтажном промышленно-гражданском строительстве для уплотнения грунта. Использование забивных свай для строительства частных домов не оправдано экономически.
2. Винтовые сваи. Используются для временных сооружений.
3. Буронабивные сваи без расширения внизу. Из-за простоты изготовления очень часто используются при строительстве домов хозспособом, то есть когда заказчик своими силами, либо с помощью «дикой» бригады возводит дом.
4. Буронабивные сваи с расширением (уширением) внизу. Эти сваи засчет нижнего расширения имеют площадь опоры в шесть раз больше, чем у обычной сваи. Они не могут быть вытолкнуты морозным пучением опять же из-за расширения внизу, которое находится ниже глубины промерзания. Могут применяться как для деревянных, так и для тяжелых каменных 2-3 этажных домов. Есть также опыт строительства пятиэтажных домов на сваях с расширением внизу.

Следует отметить, что на буронабивных сваях с расширением или без него строят также мосты, эстакады, причалы и, если для малоэтажного строительства сваи делают глубиной около двух метров, то для мостов бурят сваи до 30 метров глубиной. Такие сваи используют также при строительстве на вечной мерзлоте и при изготовлении фундаментов по так называемой технологии «стена в грунте». Но эта тема другой статьи.

Виды фундаментов на буронабивных сваях

Фундамент на сваях, как я уже писал выше, называется свайно-ленточный или свайно-ростверковый. Такой фундамент может быть изготовлен на обычных сваях, без расширения внизу, и тогда ленту необходимо исполнять заглубленной, чтобы увеличить площадь опоры на грунт. Это один из видов мелкозаглубленного фундамента. Его основным минусом является то, что даже не смотря на заглубление сваи ниже глубины промерзания – все равно его может поднять морозным пучением из-за давления на мелкозаглубленную ленту.

Также можно применять сваи с расширением внизу. Как упоминалось выше, площадь опоры такой сваи в шесть раз выше и поэтому необходимости заглублять ленту нет. В зависимости от несущей способности грунта, буронабивная свая с расширением внизу несет нагрузку от 10 до 35 тонн, и если таких свай 30 – 100 штук, то, соответственно, они выдержат даже тяжелый кирпичный дом с бетонными перекрытиями. Конечно, эти расчеты приблизительные, и нагрузки необходимо рассчитывать индивидуально в каждом конкретном случае. Опора дома на сваю с расширением дает возможность не заглублять лету, вследствие  чего исключается морозное давление на ленту, зазор между лентой и грунтом компенсирует морозное пучение и дом стоит твердо.

Еще один вид фундамента на буронабивных сваях – это отдельно стоящие сваи без бетонной ленты, их можно обвязать швеллером или деревянными балками, а можно просто на сваи поставить какое-то небольшое строение. Компании «ТвойСтрой» несколько раз приходилось делать такие фундаменты и в таких случаях в договоре мы прописывали ограниченные гарантийные обязательства. Отдельно стоящие буронабивные сваи, не обвязанные общей бетонной  лентой, могут отклониться от оси и подвергнутся различным подвижкам. Обвязка из металла или дерева на начальном этапе обходится дешевле, но эти материалы подвержены коррозии и гниению и довольно гибкие.

Технология изготовления фундамента на буронабивных сваях:

1. Разметка (обноска).
2. Бурение шурфов.
3. Изготовление нижнего расширения (в случае изготовления свай с расширением внизу).
4. Установка гидроизоляционной рубашки.
5. Установка арматурного каркаса.
6. Бетонирование сваи.
7. Вибрирование сваи.
8. Установка опалубки ростверка.
9. Установка арматурного каркаса.
10. Заливка ростверка бетоном.
11. Вибрирование ростверка.
12. Укрытие фундамента.

Преимущества и недостатки фундаментов на буронабивных сваях

1. Основное преимущество фундамента на буронабивных сваях это его относительно невысокая цена и надежность.
2. Такой фундамент можно делать практически на любых грунтах и на участках с уклоном.
3. Не требуется время «отстоятся» — уже через 2 недели после заливки можно начинать строительство дома.
4. Вполне можно оставить и на следующий сезон, без каких либо мероприятий по консервации.
5. Фундамент на сваях является самым сейсмоустойчивым.

Примечание: фундамент на буронабивных сваях без расширения внизу с мелкозаглубленной лентой имеет очень серьезный недостаток – он может быть поднят морозным пучением, что приведет к очень печальным последствиям, особенно если дом не деревянный. Поэтому самым надежным вариантом фундамента для дома является свайно-ленточный или свайно-ростверковый  с расширением свай внизу. Если, конечно, дом не планируется с цокольным этажом.

Неоднократно пытался найти в отзывах недостатки такого фундамента, но ничего заслуживающего внимания не нашел, кроме того что такой фундамент дороже мелкозаглубленного. Да, дороже, но его не поднимет морозным пучением и делать мелкозаглубленный из-за того, что он дешевле, не логично, можно тогда просто на землю дом поставить еще дешевле будет – но ведь так же никто не делает.

Если вам требуется помощь в выборе типа фундамента для строительства дома,
звоните:    8-(495)-928-74-74 поможем сделать правильный выбор в каждой конкретной ситуации.

Монолитный ленточный фундамент на буронабивных сваях

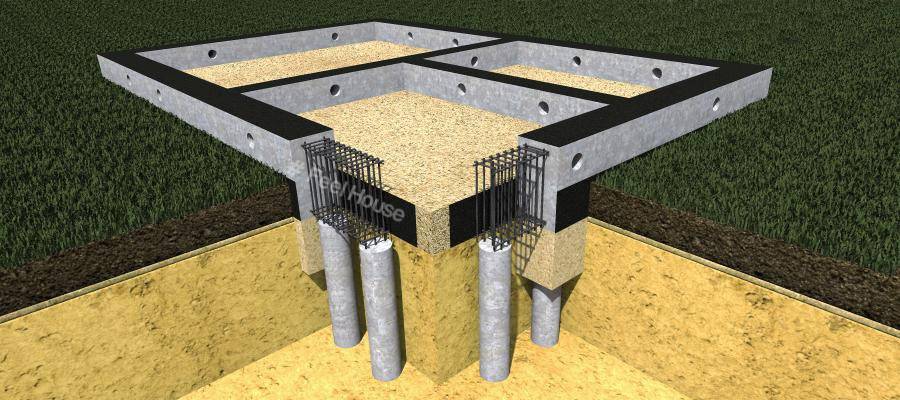

Монолитный ленточный фундамент на буронабивных сваях — комбинированный тип основания, широко используемый в сфере частного домостроения.

Популярность конструкции объясняется низкой стоимостью и простотой монтажа.

Ленточный фундамент на опорах буронабивного типа подходит для коттеджей из любых материалов.

При использовании тяжелых стройматериалов, например, кирпича количество опор и их диаметр возрастает, что приводит к удорожанию всего строительства.

Если дом возводится из легких газоблоков, то ленточное основание на сваях обойдется значительно дешевле.

Виды ленточного фундамента

При строительстве коттеджей на сваях основание ленты фундамента относительно отметки земли может располагаться:

• Ниже нулевого уровня на 20-30 см.
  Такой фундамент называется мелкозаглубленным и наиболее часто применяется для домов в средней полосе России.
  Конструкция отличается простотой монтажа, отсутствием сложных расчетов, надежностью, универсальностью.
  Мелкозаглубленный фундамент нельзя устраивать на плывунах, пучинистых грунтах, участках с повышенным уровнем подземных вод.
• Ниже нулевого уровня на 50-60 см.
  Заглубленный тип фундамента по причине сложного устройства и нецелесообразности практически не используется в частном строительстве.
  При возведении многоэтажных домов такой тип основания применяется при необходимости обустройства цокольного или подвального этажа.
• Выше уровня земли на 20-50 см.
  Висячий тип ленточного фундамента по конструкции практически идентичен свайно-ростверковому висячему фундаменту.
  Основание такого типа возводится на плывунах, в болотистой местности, пучинистых грунтах, участках с высоким уровнем грунтовых вод, а также там, где существует угроза подтопления.
  Проектирование и строительство висячего фундамента на сваях требует детального и сложного расчета, который лучше доверить профессионалам.

Преимущества и недостатки ленточного фундамента

К плюсам свайно-ленточного фундамента на буронабивных опорах относят:

• возможность выполнения всех работ своими руками;
• минимальную трудоемкость;
• большую несущую способность;
• возможность строиться рядом с существующими фундаментами;
• доступную стоимость, на 30-40% ниже монолитного основания;
• возможность строиться из различных материалов;
• не требуется планировки участка;

К минусам такого фундамента относят:

• невозможность обустройства полноценного подвала и цоколя;
• не подходит для подвижных грунтов.

Технология устройства фундамента с буронабивными сваями включает три основных этапа:

1. Подготовка участка и разметка.
2. Монтаж буронабивных свай.
3. Устройство монолитной ленты.

Для первого и второго этапа необходимо заранее заказать требуемое количество бетонной смеси.

Строительный участок расчищается от мусора, верхний слой грунта с растительностью срезается.

Лучше всего выполнять разметку при помощи рулетки, нивелира или теодолита.

Места бурения будущих скважин для свай отмечаются вешками.

Ленты основания — шнуром или леской.

Для мелкозаглубленного основания роется траншея, равная по ширине монолитной ленте. Глубина траншеи должна быть на 10-20 см больше заглубления. Это необходимо для подсыпки гравийно-песчаной подушки под основание.

Монтаж буронабивных свай

Бурение скважин для заливки буронабивных свай производится механическим ямобуром диаметром 350-500 мм. Глубина скважины равна длине сваи плюс 10-20 см для подсыпки.

После подсыпки грунт на дне скважине трамбуется. Если стенки осыпаются, монтируются обсадные трубы из асбестоцемента, металла или пластика. Диаметр труб равен диаметру свай. Изделия заранее обрезаются (или, наоборот, свариваются) до нужной длины. Обсадные трубы погружаются в скважину. Далее устанавливаются заранее подготовленные арматурные каркасы.

Для вертикального армирования достаточно 4 стержней арматуры диаметром 10-12 мм., длина которых равна глубине скважин плюс 50 см. Прутки арматуры связываются или свариваются прутком толщиной 8мм. При монтаже необходимо контролировать защитный слой между вертикальными стержнями и стенками скважины 25-40 мм.

Для заливки буронабивных свай применяется бетон марки В15…25. Чтобы равномерно залить конструкцию, бетон подается порционно: заливается 0,5 метровый слой, а затем уплотняется вибратором в течение 5-10 минут, далее заливается следующий слой.

Алгоритм создания монолитной ленты следующий:

1. Подсыпка траншеи песчано-гравийной смесью слоем 15-20 см с последующей трамбовкой.
2. Устройство опалубки из досок. Опалубка должна выполняться для ленты по всей высоте, в т. ч. для мелкозаглубленной части.
3. Вязка армирующего каркаса из 4 или 6 стержней арматуры А3 сечением 10-12 мм.
4. Соединение каркаса ленты с выпусками арматуры буронабивных свай.

Перед заключительным этапом, заливкой бетоном, необходим контроль крепления опалубки защитных слоев арматурного каркаса, проверка всех размеров и осей.

Бетонная смесь должна подаваться в опалубку с высоты не более 1 м при помощи желоба. Смесь равномерно разравнивается и уплотняется при помощи глубинного вибратора. Затем поверхность бетона заглаживается стальными кельмами, накрывается пэт. пленкой или засыпается опилками.

В течение 1 недели нужно увлажнять бетон, что позволяет предупредить быстрое испарение влаги.

Примерно через 7-12 дней можно выполнять демонтаж опалубки и приступать к дальнейшим работам.

Срок службы монолитно-ленточного фундамента с буронабивными сваями составляет более 100 лет. При проведении правильных расчетов и соблюдении технологии строительства такое основание не доставит вам хлопот, не потребует ремонта и реконструкции.

Преимущества и недостатки буронабивных свай

от Prasad ·

Буронабивные сваи широко используются в гражданском строительстве, поскольку они предлагают ряд преимуществ и недостатков, которые необходимо учитывать при принятии решения о том, какой тип фундамента лучше всего подходит для проекта . В этом сообщении блога мы обсудим преимущества и недостатки строительства буронабивных свай, уделяя особое внимание тому, чтобы предоставить инженерам-строителям глубокое понимание его последствий. Мы также рассмотрим факторы, которые следует учитывать при использовании буронабивных свай, и потенциальные решения проблем, которые они могут представлять.

Что такое буронабивные сваи

Буронабивные сваи — это бетонные сваи, которые закапываются в землю, а затем бурятся до выбранного диаметра. Они обычно используются для структурных фундаментов для зданий, мостов, пирсов и доков. Основным преимуществом буронабивных свай является их способность передавать нагрузку с одного конца сваи на другой. Эта несущая способность называется «предельной несущей способностью». Буронабивные сваи могут быть изготовлены из стали, дерева или бетона. Стальная версия обычно используется в более сложных условиях, где требуется большая предельная несущая способность. Бетонные буронабивные сваи также широко используются из-за их высокой прочности и умеренной стоимости.

Буронабивная свая была изобретена французским инженером Эженом Фрейсине в 1877 году. Во Франции компания Фрейсине стала лидером бурильной промышленности в Европе, но свое изобретение он не запатентовал. Это позволило другим компаниям из разных стран использовать эту технологию, потому что он разрешил им свободно использовать свое изобретение по лицензии. Кроме того, многие инженеры и ученые начали изучать эту структуру, поскольку увидели ее преимущества и применение в своих областях.

Преимущества буронабивных свай

• Ожидается, что использование буронабивных свай сократит количество этапов земляных работ и восстановления. Они также занимают меньше места в траншее, чем другие методы, что значительно снижает количество грунта, образующегося в результате строительных проектов. №
• Буронабивные сваи легко и быстро устанавливаются с минимальным нарушением движения транспорта или соседних строений. Процесс установки буронабивных свай основан на машинах, которые уже широко используются на строительных площадках. Все, что требуется для ее установки, — это подходящее основание для сваи, которое можно быстро выкопать с помощью экскаватора или обратной лопаты.
• Буронабивные сваи также обладают отличной стойкостью к коррозии и сильным ветрам, а также способностью выдерживать активные тектонические регионы, что делает их идеальными для использования во многих местах по всему миру.
• Преимущество этого метода в том, что его можно использовать практически везде, поскольку он не требует прочного бетонного фундамента. Основным недостатком буронабивных свай является их стоимость по сравнению с другими методами. Для их правильной установки требуется квалифицированный труд, что увеличивает общую стоимость конструкции.
• Их можно устанавливать практически при любых погодных условиях.
• Они менее разрушительны для окружающего грунта и зданий, чем другие методы фундамента.
• Обладают хорошей несущей способностью и могут использоваться для поддержки больших конструкций.
• Помогают создать необходимую опору для здания, а также обеспечивают защиту от сил бокового давления.
• Буронабивные сваи помогают стабилизировать фундаменты зданий и других сооружений, обеспечивая боковое сопротивление давлению грунта или воды.
• По сравнению со сплошными стальными сваями буронабивные сваи стоят дешевле и обеспечивают большую гибкость в вариантах конструкции.

Недостатки буронабивных свай

• Одним из основных недостатков использования буронабивных свай является то, что для этого требуется больше времени, чем для других систем. Это особенно актуально в небольших проектах, где можно успешно использовать только одну подобную систему фундамента вместо двух разных систем, работающих вместе, как в более крупных проектах, где и свайные фундаменты, и фундаменты на фундаменте могут эффективно использоваться одновременно в разных частях здания. состав.
• Буронабивные сваи более подвержены коррозии, если их диаметр мал.
• Шумовое загрязнение от машин во время установки.
• Вибрация грунта под зоной бурения. Если бурение выполнено неправильно, оно может причинить больше вреда, чем пользы, например вызвать проскальзывание грунта, повышенную осадку или даже обрушение коренных пород, что может привести к растрескиванию окружающих конструкций, таких как дороги или здания, если впоследствии не будет проведен должный ремонт. При соблюдении надлежащих процедур при установке буронабивных свай не должно возникнуть проблем с осадкой после завершения строительства, что делает его привлекательным вариантом для строителей, которым необходимо оттеснить мягкий грунт во время строительства.
• Более дорогой, чем другие методы фундамента
• Требуются квалифицированное оборудование и операторы.
• При неправильной установке может повредить окружающую землю и здания.

Теперь мы надеемся, что вы знаете о преимуществах и недостатках буронабивных свай.

Наше последнее видео

• Бетонирование в холодную погоду | Как бетонировать в холодную погоду

Посетите наш канал на Youtube

Метки: фундамент свайный фундамент

Вам также может понравиться…

Какие существуют типы свай и методы их возведения?

Забивка свай сегодня является одним из краеугольных камней строительной отрасли, и так было на протяжении столетий, если не тысячелетий. Функция свай заключается в простой передаче нагрузки от конструкции или здания в грунт.

В этом руководстве мы сначала рассмотрим, что такое сваи и откуда они взялись, затем рассмотрим два типа свайных фундаментов, методы возведения свай, установку свай и, наконец, роль безопасных рабочих площадок для поддержки свай. вышки.

Воспользуйтесь ссылками ниже, чтобы перейти к наиболее интересующему вас разделу:

• Что такое сваи в строительстве?
• Что такое свайные фундаменты?
• Откуда взялась свая?
• Типы свай?
• Методы устройства свай
• Типы свайного фундамента
• Установка свай
• Безопасные рабочие платформы

Что такое свайное строительство?

Забивка свай – это процесс забивания или бурения свайных фундаментов в землю под строящимся зданием. Эти сваи передают нагрузку от конструкции на землю, помогая поддерживать ее. Свайные фундаменты часто используются там, где грунт слишком слаб, чтобы поддерживать конструкцию.

Что такое свайные фундаменты?

Свайные фундаменты представляют собой длинные тонкие элементы, обычно изготавливаемые из стали или железобетона. Они передают нагрузку через слабый, сжимаемый материал на более плотный, менее сжимаемый, более жесткий грунт или горную породу на большей глубине. Глубокая вставка этих элементов обеспечивает прочную основу, на которой может осуществляться строительный проект.

Читайте дальше, чтобы узнать больше о различных типах забивки и методах устройства свай.

Откуда взялась свая?

Как и многие современные технологии, наши высокотехнологичные свайные системы сегодня возникли из-за явной потребности сотни и даже тысячи лет назад, которая существует и сегодня. Некоторые из первых зарегистрированных примеров закладки свай включают речных жителей в Швейцарии 6000 лет назад, которые строили сооружения на свайных фундаментах для защиты от наводнений и нападений, возводя свои жилища. Римляне, что неизбежно, первыми начали использовать сваи для береговых работ в Европе, а в Великобритании есть доказательства того, что они использовали деревянные сваи, забитые в русло реки, для мостов в Лондоне и Корбридже более 2000 лет назад.

В ранних цивилизациях города и поселки хотели строить близко к рекам для связи и защиты, поэтому болотистую почву нужно было чем-то укрепить и укрепить — вот как и почему родилось свайное дело. Деревянные сваи вбивали в землю вручную или выкапывали ямы и засыпали их песком и камнями. В более современные времена постоянно растущая потребность в зданиях и инфраструктуре вынуждает власти и агентства по развитию использовать земли с плохими характеристиками почвы. Сваи, как и всегда, жизненно важны в нашей современной строительной отрасли.

Какие существуют типы свай?

Два основных типа свай — это концевые опорные и висячие сваи:

• Концевые опорные сваи передают нагрузку непосредственно на более глубокий прочный слой грунта или горной породы на некотором расстоянии от поверхности.
• Висячие сваи передают нагрузку за счет трения между окружающим грунтом и поверхностью сваи по всей ее длине.

Способы устройства свай: типы свайного фундамента

Важно отметить, что свайный фундамент и свая — это две разные вещи, но они работают вместе, чтобы сваи могли выдерживать большие нагрузки. Свайный фундамент обычно определяется как ряд колонн, которые служат основанием для конструкций, тогда как сама свая представляет собой колонну или цилиндр, который помогает передавать нагрузку на нижний слой грунта.

Строительство свайных фундаментов осуществляется различными способами с различными преимуществами и применениями. Однако все сваи так или иначе бурятся или вбиваются в землю. Существует четыре основных типа свайного фундамента, каждый из которых имеет свой способ возведения:

• Забивные сваи
• Буронабивные сваи
• Забивные и монолитные сваи
• Сваи из заполнителя

Читайте дальше, чтобы узнать об этих различных типах свайных фундаментов, или используйте приведенные выше ссылки для перехода к определенному типу.

Забивные сваи

Забивные сваи – классический тип свайного фундамента. Они могут быть построены из дерева, техника, которой уже много веков и которая до сих пор используется во всем мире. В Великобритании деревянные сваи используются в основном для прибрежных работ, морской обороны и причалов. Другой вариант — сборные железобетонные сваи, армированные, чтобы выдерживать движущие нагрузки, они обычно предварительно спрессованы с квадратным или восьмиугольным сечением. Наконец, существуют стальные сваи трубчатого, коробчатого или двутаврового сечения. Замкнутые стальные шпунтовые сваи также широко используются, преимущественно для строительства стен.

С каждым из этих материалов сваи вбиваются в грунт, выталкивая равный объем грунта в стороны и уплотняя зону вокруг сваи, увеличивая ее несущую способность. Чтобы произошло это увеличение прочности почвы, поровое давление воды должно рассеяться за счет быстрого дренажа. Этот тип укладки не подходит для водонасыщенных или илистых грунтов, так как они медленно дренируются и не могут быть уплотнены таким же образом.

Буронабивные сваи

Буронабивные сваи, также известные как сменные сваи или буронабивные сваи, сооружаются путем бурения в земле больших отверстий и заполнения их бетоном. Буронабивные сваи очень эффективны, поскольку они передают нагрузку над землей на глубокие слои горных пород и почвы под ними с минимальной осадкой, что идеально подходит для опорных конструкций, таких как мосты и защита от наводнений.

Для некоторых буронабивных свай дно отверстия расширяется или расширяется, образуя утолщение на конце. Стальной арматурный каркас опускается в отверстие перед заливкой бетона или опускается после заливки бетона.

В категории фундаментов с буронабивными сваями обычно используются два подтипа: буронабивные сваи и сваи непрерывного шнека (CFA):

• Буронабивные сваи используются в случаях, когда в земле имеются значительные препятствия. Временная обсадная труба устанавливается сваебойной установкой для обеспечения поддержки. «Свайные выступы» (земля и порода, удаленные в процессе бурения) удаляются изнутри обсадной трубы, затем устанавливается стальной арматурный каркас. В этот момент отверстие заливается бетоном и снимается обсадная труба.

• Сваи непрерывного шнека (CFA) не требуют использования временной обсадной трубы – это наиболее универсальный, эффективный и широко используемый тип фундамента из буронабивных свай в Великобритании. После того, как отверстие пробурено, в него закачивается бетон, затем вставляется стальной арматурный каркас.

Вращающаяся буронабивная установка

Сравнение буронабивных и забивных свай

Как указано выше, забивные сваи представляют собой классический метод забивки свай, при котором свая забивается в грунт, что увеличивает ее несущую способность. Буронабивная свая строится путем бурения отверстий в земле и заполнения их бетоном.

Основное различие между этими двумя типами свай заключается в том, что забивные сваи формируются за пределами площадки и устанавливаются на месте, в то время как буронабивные сваи заливаются бетоном на месте. Преимущество забивных свай в том, что их можно быстро построить и использовать, однако они создают сильные вибрации, поэтому не подходят для компактных участков. Предпочтение отдается буронабивным сваям, поскольку они не создают такого нарушения в почвах, имеют более высокую несущую способность и избегают сезонных нарушений, таких как промерзание.

Забивные и монолитные сваи

Забивные и монолитные сваи сочетают в себе преимущества обоих методов возведения свай.

Одним из вариантов является постоянная обсадная труба, при которой трубчатая обсадная труба (или оболочка), изготовленная из армированной гофрированной тонкой стали, забивается в землю с помощью оправки, вставленной в обсадную трубу. Затем оправку извлекают, оставляя кожух на месте. Наконец, в корпус заливают бетон, образуя композитную сваю из стали и бетона.

Другой вариант этого типа свайного фундамента использует временную обсадную трубу. Известный как тип Franki, в этом случае в корпус опускается стальной арматурный каркас, который затем извлекается при укладке сухой бетонной смеси. Бетон уплотняется, а часть вытесняется из нижней части кожуха, образуя увеличенный бульб, увеличивающий несущую способность сваи.

Сваи из заполнителя

Сваи из заполнителя или каменные колонны означают, что для формирования сваи используется уплотненный заполнитель, а не бетон. Этот тип свайных фундаментов работает с использованием следующего процесса:

1. Обсадная труба вставляется по мере бурения скважины, и заполнитель засыпается в нее слоями, которые затем вибрируют или уплотняются по мере извлечения обсадной колонны.
2. Заполнитель вдавливается боком в окружающий грунт для улучшения несущей способности.
3. Сваи из заполнителя вибрационного типа создают плотно уплотненные колонны из гравия или аналогичного материала с использованием вибрирующей оболочки. Процесс смещения уплотняет окружающие зернистые грунты.
4. В сваях из заполнителя типа Geopier заполнитель вбивается в кожух, вытесняя его из нижней части, образуя плотный бульб. Это повторяется поэтапно по мере снятия обсадной колонны, уплотнения и повышения прочности окружающего грунта.

Строительство и установка свай

Большинство сваебойных установок монтируются на гусеничном ходу и представляют собой специальные установки, предназначенные для установки одного типа свай. Забивные сваи забивают, вбивают или вбивают в землю с помощью ударного молота, гидравлического забивного устройства или домкратов (обычно используемых для шпунтовых свай) или дизельных вибрационных забивных устройств, используемых для снижения сопротивления окружающего грунта и позволяющих свае скользить в землю.

Буронабивные сваи используют непрерывный шнек, очень похожий на очень большое буровое долото, диаметром от 300 мм до 900 мм. Для забивки свай большого диаметра используют круглое долото диаметром до 1200 мм. Буровые установки большие, весом до 180 тонн.

Безопасные рабочие платформы

Сваебойные установки производятся различных размеров в зависимости от типа и требуемой глубины сваи. Буровые установки должны перемещаться и точно позиционироваться для каждого местоположения сваи. Район, на котором работают буровые установки, известен как платформа Piling. Платформы обычно формируются путем уплотнения слоя крупнозернистой насыпи на заданную глубину. Соответствующая засыпка может быть доставлена ​​на площадку или измельчена, строительный щебень с площадки может быть использован для застройки заброшенных площадок.

Сваебойная платформа необходима для распределения нагрузки от гусениц и предотвращения выхода из строя подшипников, минимизации осадки для обеспечения безопасной работы буровой установки. Рабочие платформы должны быть надлежащим образом спроектированы квалифицированным инженером с использованием данных о грунтах и ​​нагрузке сваебойной установки для конкретной площадки. Платформы должны быть правильно сконструированы и регулярно проверяться и обслуживаться подрядчиком.

Федерация специалистов по сваебойным работам (FPS) заявляет, что одна треть всех опасных происшествий, о которых сообщают ее члены, связана со свайными платформами. Они предупреждают, что «каждое опасное происшествие и каждый «неизбежный промах», связанный с платформой, может привести к летальному исходу». Генеральный подрядчик на площадке отвечает за проектирование и строительство свайной платформы, и он часто передает проектирование профессиональному инженеру.

Кран упал из-за демонстрации важности безопасности
Фото предоставлено: www.heavyliftnews.com

FPS использует систему сертификации рабочих платформ, и Генеральный подрядчик должен подписать сертификат, подтверждающий, что платформа была правильно спроектирована и правильно построена в соответствии с проектом, и что она будет регулярно проверяются и обслуживаются. Руководство по надлежащей практике, отчет BRE BR470, опубликованный в 2004 г., впоследствии был пересмотрен для рассмотрения проектов, включающих геосинтетические материалы.

Компания Tensar разработала метод Т-значения для проектирования рабочих платформ, обеспечивающий безопасный экономичный дизайн.
