Разводка водопровода в квартире — тройниковая и коллекторная схемы

Начиная ремонт, мы редко ограничиваемся одной комнатой. Обновлённый интерьер начинает диссонировать с остальными помещениями, и как-то сами собой напрашиваются не только новые обои, цвет пола и потолка, но и мебель в других комнатах. А уж если речь зашла о капитальном ремонте, то коснётся он всего и вся: электропроводка, звукоизоляция, система обогрева и кондиционирования воздуха, даже разводка водопровода в квартире. Как известно, водопровод – это система технических устройств (фитинги, запорная арматура, фильтры) и труб для подводки воды в разные точки квартиры. Разводка водопровода  может быть выполнена классическим тройниковым способом или современным коллекторным.

Классика жанра – тройниковая схема разводки

Тройниковая схема разводки водопровода в квартире представляет собой последовательное подведение труб от общего стояка к местам потребления воды (краны, душ, унитаз, посудомоечная или стиральная машина).

Сначала отводятся основные трубы с холодной и горячей водой, а после от них с помощью тройников делаются ответвления.

Тройниковая схема — это самый дешёвый вариант. При проектировании разводки сантехник должен рассказать и о ней, и о коллекторной схеме, а также о стоимости обоих вариантов

Преимущества классической схемы:

  • низкая стоимость;
  • компактность;
  • простота монтажа.

Недостатки этой системы разводки:

  • перепады давления, вызванные одновременным включением двух точек потребления воды;
  • перекрыть одного потребителя невозможно, придётся отключать воду во всей квартире;
  • не всегда можно удобно разместить тройники на площади санузла.

В ряде случаев можно избежать полного отключения воды при проведении ремонтных работ. Для этого нужно поставить кран перед сантехникой, который при необходимости можно перекрывать.

Тройниковая  схема подойдёт скорее для маленькой квартиры, в которой легко согласовать потребление воды в разных точках. Но такая разводка водопровода в частном доме  может вызвать массу неудобств, особенно в больших коттеджах. Для них более удобна коллекторная схема.

Коллекторная схема – идеальный вариант для большого дома

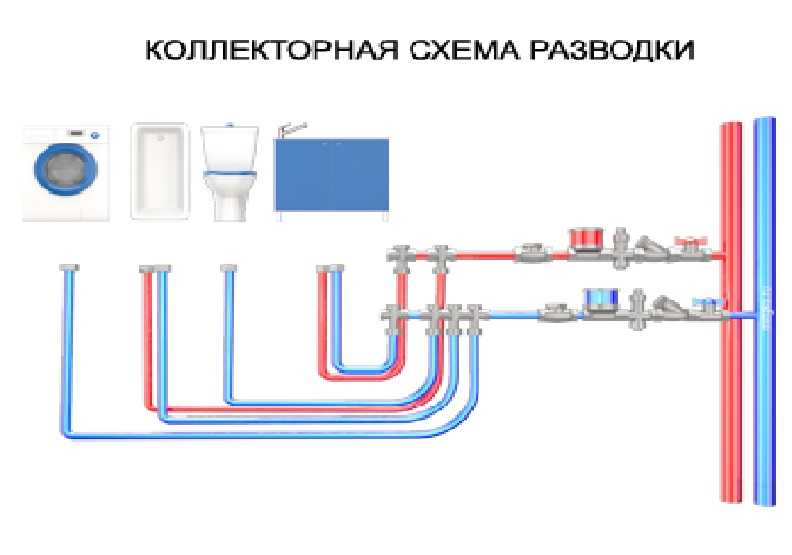

Коллекторная разводка водопровода подразумевает подведение отдельных труб к каждой точке потребления воды. Раковина на кухне, туалет, душевая кабина – каждый кран в доме подаёт воду в нужном объёме независимо от других. Трубы подводятся от коллектора, установленного на вводе водопровода в дом. Он представляет собой устройство, имеющее один ввод и несколько выводов. Их количество подбирается исходя из количества точек потребления воды. При этом учитывать нужно не только краны, но и стиральную и посудомоечную машины, воду на улице и т.д.

Здесь чётко видно, что все точки потребления воды независимы друг от друга. Это очень удобно и при эксплуатации, и при ремонте

Коллектор можно устанавливать только после того, как подсоединены фильтры для очистки воды и редукторы давления.

Вот так выглядит коллектор под раковиной. Согласитесь, не очень удобно для обычной квартиры. Чем-то даже напоминает приборную панель самолёта

Преимуществ у этой схемы много. Во-первых, без ущерба для домочадцев можно отключить воду в душе, при этом оставив возможность использования других санузлов.

Во-вторых, все краны управления системой водоснабжения находятся в одном месте, к ним обеспечен удобный доступ. Как правило, коллектор находится в сантехническом шкафу или отдельном помещении.

В-третьих, стабильное давление в системе. Коллекторная разводка защищает от перепадов, гарантируя тем самым, что в душе Вас не обдаст кипятком, если кто-то включит воду на кухне.

В-четвёртых, минимальный риск поломок и простота ремонта, ведь от крана до коллектора проходит лишь одна цельная труба.

В частном доме при использовании коллекторной схемы водопроводные трубы можно спрятать даже под стяжку: вероятность поломки цельных труб ничтожно мала

В-пятых, температура воды во всех точках потребления воды одинакова, даже если одновременно открыть все краны.

В-шестых, подключение новых кранов или техники, работающей с использованием воды, осуществляется быстро, без ущерба для остальных потребителей. Для этого нужно только установить коллектор с запасом из нескольких выводов.

У всего есть свои недостатки, и коллекторный способ не исключение. Он требует большого количества строительных материалов. Двумя трубами здесь не обойдёшься. А это в свою очередь приводит к существенным материальным затратам. Да и монтаж водопровода по этой схеме занимает много времени.

Помимо этого для размещения коллектора и такого количества труб нужно много места. Место входа водопровода в квартиру за шкафчиком уже не спрячешь, выглядит он не эстетично.

Какие водопроводные трубы выбрать в зависимости от схемы разводки

Если в квартире разводка водопроводных труб будет выполняться по тройниковой схеме, то лучше использовать пластиковые или полипропиленовые трубы.

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>

Соединения пластиковых труб выполняются методом специальной сварки. В полипропиленовые фитинги (детали соединений) смонтированы резьбовые металлические соединения.

Полипропиленовые трубы — самые доступные на рынке. Они лёгкие и прослужат около тридцати лет

В качестве уплотнителей используются сантехнический лён, пасты или ФУМ лента. Последняя представляет собой уплотнительный фторопластовый материал.

Для разводки коллекторным способом необходимо использовать металлопластиковые водопроводные трубы.

Металлопластик легко гнётся и хорошо подходит для коллекторной схемы разводки

Они предназначены для работы под высоким давлением, легко гнутся, а режутся обычными прецизионными ножницами. Для их соединения подходят цанговые фитинги.

Медные трубы не подвержены коррозии, имеют уникальные бактерицидные свойства.

Медные трубы — это элитный вариант. Долговечные, износостойкие, обладающие бактерицидными свойствами. Но рядовых покупателей отталкивают высокой ценой

Служат они гораздо дольше любых других – от пятидесяти до ста лет. Однако их редко выбирают из-за очень высокой стоимости.

Помимо правильного выбора труб и соединений для выполнения разводки водопровода, нужно защитить трубы от внешних факторов. Коррозия, тепловые потери, блуждающие токи, конденсат, абразивное трение и механические повреждения – каждый из них может привести в лучшем случае к ремонту и дополнительным затратам.

  • Автор: Регина



При выборе типа разводки труб водоснабжения  при капитальном ремонте квартиры определяющими, как правило, являются два фактора- стоимость и удобство эксплуатации.

Тройниковая разводка полипропиленовыми или металлопластиковыми трубами в плане удобства не может конкурировать с коллекторной. Если при коллекторной разводке мы имеем возможность отключить каждый из сантехнических приборов в отдельности, что очень удобно при его поломке и  замене( скажем, у Вас потек унитаз и Вам понадобится какое то время что бы его демонтировать, купить новый, установить- и на  все это время Вы можете просто отключить подачу холодной воды к унитазу на коллекторе не в ущерб удобствам, поскольку подача воды на остальные приборы не прерывается), то тройниковая разводка по своей сути лишь последовательное соединение всех сантехнических приборов между собой и стояком, и для отключения того же унитаза волей-неволей придется перекрыть воду во всей квартире. С другой стороны, проблема такого плана легко разрешима- на месте подключения прибора к системе водоснабжения при ремонте санузла устанавливается дополнительный кран (простенький шаровый либо красивый угловой кран с отражателем) и для отключения прибора достаточно перекрыть только его.
Еще один неоспоримый плюс коллекторной разводки- особенно это касается установки металлопластиковых труб- это возможность прокладки единого отреза трубы от коллектора к сантехническому прибору. Т.е. мы избегаем внутренних соединений, являющимися нежелательными при скрытой проводке труб, следовательно,  повышаем надежность системы водоснабжения.

Если задуматься о плюсах тройниковой разводки- то одним из самых больших здесь, несомненно, является  меньшая величина материальных затрат на закупку материала и монтаж: сокращается расход прежде всего труб, отпадает необходимость в установке самих коллекторов, требуется меньше штробления для закладки скрытой проводки. Стоит сказать, что расходы удается  сократить практически в полтора- два раза.

Если Вы планируете ремонт ванной комнаты, всей квартиры или строительство дома, уделите особое внимание вопросу устройства водоснабжения. Обязательно обратитесь к грамотному (желательно с рекомендацией) сантехнику, способному не просто выполнить все работы по устройству систем водоснабжения и отопления, но и разбирающемуся в его непростом деле. Такой сантехник всегда предложит на выбор два или более вариантов устройства коммуникаций, подберет качественную сантехнику — фильтры, редукторы, фитинги.

Желаем удачи в ремонте.

С уважением, Евгений_RemontBar.
