Как собрать коаксиальный дымоход: системы отопления и водоснабжения для частного дома и квартиры

Нормы установки коаксиального дымохода: требования и правила

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Содержание статьи:

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображений

Фото из

Коаксиальный дымоход на бревенчатом фронтоне

Доступный по цене и схеме реализации вариант

Установка в паре с оборудованием любого типа

Вертикальные варианты коаксиальных конструкций

Ошибки в установке горизонтальной трубы

Утепленные модификации труб

Длина горизонтальных участков

Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой , потому что не придется устанавливать систему . Кроме того, к этим конструкциям предъявляются иные требования, чем к . В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

• расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
• труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
• такое же расстояние до этих объектов следует выдержать и по вертикали;
• если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
• свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т. е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
• если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
• размер такого уклона может варьироваться в пределах 3-12 градусов;
• не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т.п.;
• расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом – длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

• собственно трубы дымохода;
• переходник для соединения котла с дымоходной конструкцией;
• колено, тройник и т.п.;
• обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и . Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки – горизонтальный или вертикальный – зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон – около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и , чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и . Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Галерея изображений

Фото из

Шаг 1: Устройство каркаса для масировки

Шаг 2: Запенивание отверстия в проходе через стену

Шаг 3: Зашивка нижнего яруса каркаса

Шаг 4: Установка короба над коаксиальной трубой

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

Обледение трубы коаксиального дымохода – естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник – небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Эта схема демонстрирует устройство специального элемента – сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т. е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при , используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена , то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Выводы и полезное видео по теме

Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

Коаксиальный дымоход – удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке. Оставляйте посты с вашим мнением и фото по теме.

Коаксиальный дымоход требования к установке

На чтение 5 мин.

Коаксиальный дымоход при установке, в силу своих конструктивных особенностей, как и любая другая дымоходная система, для обеспечения высокого уровня тяги и качественного отвода продуктов горения, требует соблюдения определенных правил. Читайте руководство какой выбрать и как установить дымоход для газовой колонки .

На снимке коаксиальный дымоход.

Технические характеристики коаксиального дымохода

Максимальная длина коаксиального дымохода, если нет определенных указаний в прилагаемой инструкции, составляет при вертикальном исполнении не более пяти метров, при горизонтальном исполнении от одного до трех метров.

Коаксиальные дымоходы для газового котла имеют три основных размера: диаметры внутренней и внешней труб составляют 60/100 мм; 80/125 мм; 100/150 мм.

При установке коаксиального дымохода, для предотвращения застаивания конденсата в трубе, должен выдерживаться уклон в три или четыре градуса.

Зона рассеивания дымовых газов, в зависимости от конструктивных особенностей коаксиального дымохода, начинается от двух метров и больше. Ознакомиться с обзором видов и характеристик дымоходов можно здесь.

Требования к установке коаксиального дымохода

Расстояние от коаксиального дымохода до соседнего дома:

• в случае если дымоходная труба не оснащена дефлектором (специальное устройство, которое размещается на конце трубы, для повышения силы тяги) расстояние должно быть не менее восьми метров;
• в случае если дымоходная труба оснащена дефлектором, но на противоположной системе находятся окна, а также вентиляционное оборудование, то расстояние должно быть не менее пяти метров;

• в случае, когда дымоходная труба оснащена дефлектором, а напротив коаксиального дымохода находится глухая стена, расстояние должно быть не менее двух метров.

Коаксиальный дымоход должен находиться от оконного проема на расстоянии не менее 60 см.

Расстояние от коаксиального дымохода до газовой трубы должно быть не менее 20 см.

Устройство коаксиального дымохода

Стандартное устройство коаксиального дымохода представляет собой:

• прямую дымоходную трубу, состоящую из двух труб разного диаметра (труба меньшего размера располагается в трубе, имеющей больший диаметр), фиксируемых специальными перемычками, предотвращающими соприкосновение труб;
• колена (отводы) на девяносто и сорок пять градусов, а также тройники и муфты, необходимы для соединения различных составляющих дымохода;
• переходник, необходимый для подключения дымохода к котлу;
• сборник конденсата;
• устройство для профилактического осмотра и очистки дымохода;
• верхний или боковой наконечник, в зависимости от типа исполнения дымохода, необходим для защиты дымохода от загрязнения.

Изгибы коаксиального дымохода на улице выполняются, при необходимости вывода индивидуального коаксиального дымохода в один коллективный коаксиальный дымоход, посредством отводов на девяносто градусов. Читайте инструкцию какие дрова выбрать для камина и как ими топить на этой странице.

Монтаж коаксиального дымохода

На снимке горизонтальный коаксиальный дымоход.

Процесс монтажа коаксиального дымохода в деревянном доме можно условно разделить на несколько этапов:

• Для начала выбирается месторасположение котла, и соответственно дымохода.
• На поверхность стены наносится разметка. Имейте в виду, что дымоход должен располагаться на расстоянии от одного метра до полутора метров выше котла, при необходимости дымоход может быть удлинен.
• Проделывается отверстие необходимого размера для вывода дымохода на улицу.
• Дымоходная труба соединяется с горловиной котла либо посредством переходника, либо посредством хомута.
• Дымоходная система по мере сборки и установки крепится специальными кронштейнами.

В целях предотвращения возгорания деревянной стены, через которую будет выводиться на улицу коаксиальный дымоход, необходимо в подготовленное отверстие установить металлический патрубок, а также расстояние между стеной и корпусом патрубка заполнить базальтовой ватой.

Установка коаксиального дымохода, с выводом индивидуальной дымоходной трубы от отопительного оборудования на улицу через фасад здания в многоквартирном доме запрещена. То есть отвод дымовых газов должен производиться через коллективные дымовые каналы, выведенные выше кровли здания.

С процессом монтажа коаксиального дымохода можно ознакомиться, посмотрев видео.

https://www.youtube.com/watch?v=MkJ5JlK84WM

Обледенение коаксиального дымохода

В зимний период времени при минусовых температурах воздуха на улице, коаксиальный дымоход может частично промерзать. Что соответственно отрицательно отразится на качестве подачи необходимого объема воздуха к отопительному оборудованию, то есть вплоть до остановки котлов. Происходит обледенение дымохода вследствие образования конденсата и его замерзания в трубе, предназначенной для забора воздуха с улицы. Для того, чтобы растопить лед, нужно снять специальную заглушку, расположенную на верхней панели котла, и забор воздуха начнет производиться из помещения.   По мере отвода горячих дымовых газов, в процессе работы котла, образовавшийся лед будет таять. Но чтобы не допускать подобных ситуаций, стоит установить сразу коаксиальную трубу с наконечником (антилед). Обзор домашних каминов электрических здесь: https://mykaminz.ru/kaminy/vidy-kaminov/elektricheskie/obzor-domashnix-kaminov-elektricheskix.html.

Элементы коаксиального дымохода

Конденсатосборник для коаксиального дымохода предназначен для сбора конденсата, который образуется в процессе работы котельного оборудования. Конденсатосборники устанавливаются при монтаже дымохода в предполагаемых местах скопления конденсата. Конденсатосборники оборудованы специальным отверстием, находящимся в основании изделия, для отвода скопившейся жидкости.

Для монтажа дымохода в вертикальном исполнении всего скорее понадобится удлинитель для коаксиального дымохода. Коаксиальные удлинители выпускаются длиной, равной полуметру, одному метру, полутора метрам и двум метрам. Читайте обзор видов и фото очагов для камина.

Видео

Смотрите на видео рекомендации по защите коаксиального дымохода от обледенения:

Правильно и качественно смонтированный коаксиальный дымоход характеризуется экологичностью, безопасностью, надежностью и длительным сроком эксплуатации, к тому же коаксиальный дымоход способен сократить тепловые потери и увеличить коэффициент полезного действия отопительного оборудования.

Как установить коаксиальный дымоход

Коаксиальный дымоход (вертикальный участок).

Коаксиальный дымоход — вертикальный сдвоенный канал для отвода дымовых газов по внутренней трубе от котла и дымоотвода вверх в атмосферу, и подачи воздуха по промежутку между внутренней и внешней трубой на горение. Дымоход должен иметь вертикальное направление и не иметь сужений. Узлы стыковых соединений дымоходов должны располагаться вне конструкции перекрытия (покрытия) на расстояниях, обеспечивающих удобство их монтажа, обслуживания и ремонта. В нижней части дымохода должны быть предусмотрены конденсатосборник и устройство для чистки и ревизии.

Минимальные отступы до горючих материалов.

Минимальный отступ до горючих материалов для коаксиальных дымоходов составляет 0 мм. от внешней оболочки.

Вертикальный терминал коаксиального дымохода.

При выведении коаксиального дымохода вертикально, выше кровли, необходимо соблюдать следующие расстояния:

Коаксиальный дымоотвод (горизонтальный участок).

Коаксиальный дымоотвод — горизонтальный сдвоенный канал для отвода дымовых газов по внутренней трубе от котла до дымохода или наружу через стену здания, и подачи воздуха по промежутку между внутренней и внешней трубой на горение. Установка дымоотвода через наружную стену здания, без использования вертикального дымохода, возможна только в индивидуальных домах.

 При проектировании дымоотвода старайтесь минимизировать его длину. Желательно использовать не более 3-х поворотов на 90°. При необходимости контроля дымовых газов и отвода конденсата в дымоотводе, предусматриваются соответствующие элементы.

Горизонтальный терминал коаксиального дымоотвода.

При установке горизонтального терминала необходимо соблюдать следующие расстояния:

Отвод конденсата.

В процессе работы системы дымоудаления возможно выпадение конденсата на внутренней стенке внутренней трубы дымохода. При этом очень важно избежать попадания конденсата в рабочую область котла, т.к. это в свою очередь может привести к разрушению его активных элементов. Для отвода конденсата необходимо предусмотреть установку конденсатосборника. Конденсатосборник разрешается не устанавливать в тех случаях, когда получено подтверждение, что температура внутренней поверхности стенки дымохода будет выше температуры «точки росы».

Дальнейший отвод конденсата допускается осуществлять в канализацию при условии его разбавления в пропорции 1:25, если суммарная мощность котлов не превышает 260 кВт. В иных случаях перед сливом в канализацию требуется его нейтрализация.

Рекомендации по монтажу.

Общие положения.

Перед монтажом убедитесь в целостности упаковки и наличии уплотнительных колец. Элементы системы должны храниться в оригинальной упаковке, быть защищены от загрязнений и влаги. Используйте инструменты, пригодные для работы с алюминием. После монтажа, рядом с соединением дымоотвода и дымохода, обязательно установите табличку с указанием типа системы дымоходов.

Соединение элементов.

Что такое коаксиальный дымоход и как его правильно монтировать

Содержание статьи

Каждый отопительный прибор требует обязательного отвода продуктов сгорания. Особенно актуальной задачей вывода дыма, копоти и сажи становится для владельцев загородных домов, где отсутствует централизованное отопление.

В последнее время большое распространение получил коаксиальный дымоход, поскольку он является наиболее эффективным и практичным устройством для целого ряда отопительного оборудования.

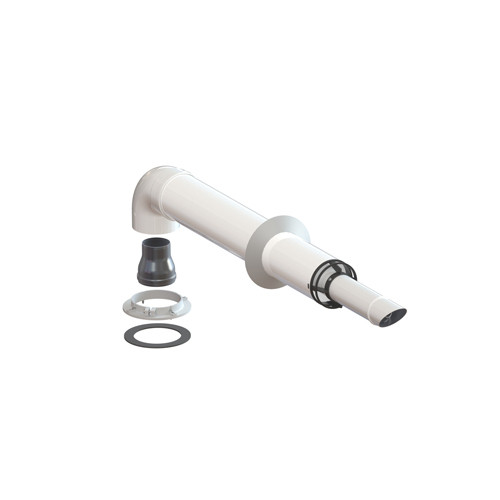

Коаксиальный дымоход в разборе

Одним из наиболее доступных и надежных на данный момент коаксиальных дымоходов является система от STOUT. Оборудование предназначено для работы с большинством современных газовых котлов европейских производителей. Элементы идеально подходят друг к другу, не требуют сложного монтажа и протестированы для условий эксплуатации в нашей стране.

Коаксиальный дымоход в разборе

Гарантия на всю продукцию – 2 года. Количество элементов позволит собрать любую систему дымоудаления, которая будет идеально работать именно в вашем доме. Оборудование STOUT производится на тех же заводах, где заказывают товар бренды класса «премиум», но стоит существенно дешевле – нет необходимости переплачивать за громкое раскрученное имя.

Коаксиальный дымоход в разборе

Вернуться к содержанию ↑

Что собой представляет коаксиальный дымоход

Коаксиальный дымоход – это конструкция, что состоит из двух труб различного диаметра, вставленных одна в другую. Также внутри устройства находятся перегородки, которые препятствуют прикосновению деталей. Коаксиальный дымоход берет воздух для поддержания горения с улицы, а не из помещения. Именно эта конструктивная особенность позволяет эксплуатировать устройство без оборудования дополнительной вентиляции. Основное отличие от традиционного дымохода продемонстрировано на рисунке:

Отличие коаксиального дымохода от традиционного

Устанавливается такое оборудование в тепловых устройствах, оборудованных закрытыми камерами сгорания, а именно:

1. Газовый котел.
2. Газовый конвектор.
3. Газовый генератор.
4. Газовая колонка.

Максимальная длина устройства, как правило, не превышает двух метров. Основная масса дымоходов этого типа предназначена для горизонтального монтажа и выводится наружу сквозь отверстие в стене здания. Вертикальный коаксиальный дымоход более сложен в монтаже, длина трубы устройства значительно больше и она выводится наружу через потолок и чердак.

Варианты вывода коаксиального дымохода

Коаксиальные дымоходы для газовых котлов помогают решить множество проблем, что оставались актуальными при использовании традиционных устройств. Основными изменениями стали:

1. Газовый котел с коаксиальным дымоходом является более безопасным устройством, поскольку коаксиальная труба быстро остывает за счет притока холодного воздуха по наружной трубе и таким образом снижается риск воспламенения.
2. Коаксиальный дымоход для газового котла повышает КПД отопительного прибора за счет нагрева поступающего снаружи воздуха от выхлопных газов.
3. Котел с коаксиальным дымоходом не вредит окружающей среде за счет полного сжигания топлива и отсутствия вредоносных выбросов в атмосферу.
4. Газовые котлы с коаксиальным дымоходом абсолютно безопасны для человека, ведь весь процесс горения происходит в закрытой камере и не нарушает комфортного микроклимата в помещении.
5. Небольшая длина устройства, что значительно экономит пространство в доме.
6. Большой ассортимент различных по мощности приспособлений.

Вернуться к содержанию ↑

Как происходит монтаж дымоотвода

Монтаж коаксиального дымохода может производиться двумя способами: вертикально и горизонтально. В обоих случаях максимальная длина горизонтального участка не может превышать 3 м.

Монтаж коаксиального дымохода

Вертикальный монтаж осуществляется исключительно в тех случаях, когда нет возможности произвести вывод устройства через стену. Чаще всего это происходит, если:

• Рядом с устройством расположено окно, на расстоянии менее 60 см;
• Недостаточная ширина улицы.

Коаксиальный дымоход для газового котла необходимо устанавливать согласно СНиП, основные рекомендации такие:

1. Напольный котел с коаксиальным дымоходом устанавливается в помещениях, где нет возможности обеспечить постоянный приток воздуха.
2. Входной патрубок должен находиться на 1,5 м выше отопительного прибора.
3. Диаметр патрубка котла не должен превышать диаметр сечения отводящего канала.
4. Газоход вводится в котельную, где находится турбированная газовая колонка или котел для обогрева.
5. Давление газа, что проходит каналом, не должно превышать 0, 003 МПа.
6. Продукты сгорания топлива, что перерабатывает колонка или котел, можно выводить через наружные стены сооружения.

При размещении газохода на большом расстоянии от наружной стены здания, для осуществления прохода дымового канала используется специальный удлинитель.

Варианты установки

• Высота дымоотвода не должна превышать высоту конька кровли.
• Для поворота конструкции дымового канала используются колена с поворотом на соответствующий градус.
• Не рекомендуется использовать более двух колен в одной конструкции. Это значительно усложнит процесс эксплуатации и прочистки устройства.
• Крепление элементов производится по раструбной технологии.
• Запрещено расположение стыков труб в месте прохода через стену.
• Каждый отопительный прибор – колонка, котел, генератор должен быть оборудован собственным дымовым каналом, запрещено использование совмещенных газоходов, во избежание нарушения норм пожарной безопасности. Однако допустимым является т.н. каскадное подключение устройств.

Вернуться к содержанию ↑

Этапы установки коаксиального дымоотвода

В тех случаях, когда установка дымоотвода производится горизонтально, т.е. через стену, сборка элементов конструкции производится заблаговременно, а затем поднимается в горизонтальное положение с помощью элементов крепления. Поэтапно процесс установки выглядит следующим образом:

1. Определение места вывода устройства, выполнение разметки.

Сама турбинированая колонка для горячего водоснабжения или газовый котел для отопления могут быть установлены уже после монтажа основных элементов газохода.


2. Вырезание отверстия в стене для вывода дымового канала.
3. Необходимым условием является наличие воздушной прослойки между перекрытием и трубой.
4. Изоляция места прохода через стену любыми негорючими материалами.
5. Если проход осуществляется через крышу, выход необходимо тщательно герметизировать и накрыть защитным кожухом.

Установка котла с коаксиальным дымоходом

6. Коаксиальный дымоход подключается к отопительному оборудованию с помощью колена или тройника.
7. При монтаже двухконтурного котла следует использовать также переходной узел.
8. Стыки элементов необходимо надежно закреплять с помощью хомутов.
9. Выходной патрубок отопительного оборудования может располагаться сбоку или сверху. Именно от расположения патрубка зависит, какие переходные элементы понадобится использовать.
10. При расположении выходного патрубка сбоку предполагается обязательное наличие горизонтального участка трубы.
11. Для защиты дымоотвода от обледенения в холодное время года, используют защитные теплоизолирующие конструкции.

Выводы: Коаксиальный дымоход – это современное устройство, что позволяет эксплуатировать отопительное оборудование с минимальным риском для жизни и здоровья человека. Использование конструкций данного типа повышает комфорт проживания в загородном доме.

Вернуться к содержанию ↑

Установка коаксиальной трубы

Интересное по теме:

Монтаж коаксиальной трубы в котлах Navien Ace Coaxial

При монтаже коаксиального дымохода, в первую очередь, убедитесь в наличии (комплектности) запчастей:
1. Колено коаксиальное (1шт.)
2. Впускная/дымоотводящая труба (1шт.)
3. Адаптер для подсоединения коаксиальной трубы (1шт.)
4. Настенная декоративная накладка (2шт.)
5. Фланец для настенной декоративной накладки (1шт.)
6. Соединительный хомут (1шт.)

Выбор выхода впускной/дымоотводящей трубы


1. Коаксиальный дымоход должен крепиться к котлу и выходить наружу.

2. Все опасные вещества и предметы, создающие помеху для доступа к коаксиальному дымоходу, должны быть удалены из помещения.




Размеры установок и предупреждение при установке


Стандартные размеры установок коаксиальной трубы показаны на рисунке.

Внимание! При условии места, где часто и много выпадает снег, устанавливайте на большое расстояние между ними поверхностей земли и впускной/дымоотводящей трубой, чтобы впускная/дымоотводящая
труба не засорилась.

Место расположения отверстия для коаксиальной трубы

Внимание!
1) Коаксиальный дымоход, выходящий и помещения, должен быть наклонен немного
вниз. (для удаления конденсат
2) Пожалуйста обратите внимание на то, что поскольку края трубы острые,
существует опасность поранится при установке.
3) После установки дымохода, накройте отверстие на стене декоративной накладкой.

Установка коаксиального дымохода


1) Допускается удлинение коаксиального
дымохода не более — 3м,
количество колен не более 2 шт.
2) При использовании удлинителя
обязательно сожмите места
соединений соединительным хомутом.

Осмотр и очистка коаксиальной трубы

1) Надежность крепления соединений частей дымохода.

2) Выходит ли наружу впускная/дымоотводящая труба.

3) Наклонена ли впускная/дымоотводящая труба, выходящая из помещения.

4) Не существует ли преград на выходе впускной/дымоотводящей трубы.

5) Удалены ли опасные материалы (масляный бак, бензобак и т.д.) из помещения
Внимание!


Перед очисткой коаксиального дымохода, сначала необходимо остановить работу котла
и дать остыть трубе.

Тип и маркировка «Уплотнительного кольца»
4) Не существует ли преград на выходе впускной/дымоотводящей трубы.
Уплотнительные кольца, используемые в данном следующие.
После окончания работы по установке обязательно проверьте следующее:
Перед очисткой коаксиального дымохода, сначала необходимо остановить работу котла и дать остыть трубе.
Внимание!
Рекомендуется покупать
оригинальные коаксиальные дымоходы.
В ином случае вы не можете получить гарантию качества продукции.

Комплект коаксиального дымохода

См. также монтаж дымохода на не коаксиальные котлы Navien Ace.

Нормы расположения коаксиального дымохода

Автор Евгения На чтение 31 мин. Опубликовано 23.02.2020

Нормы расположения коаксиального дымохода

Нормы установки коаксиального дымохода: основные требования к монтажу

Содержание статьи

• Нормы установки коаксиального дымохода: основные требования к монтажу
• Дымоход для газового котла: устройство и требования к установке
• Способы монтажа дымохода

Чисто внешне коаксиальные конструкции напоминают обычные сэндвич-дымоходы. Однако в данном случае внешняя труба отвечает за поставку к котлу воздуха с улицы. По внутренней же при этом отводятся продукты сгорания.

Смонтирован коаксиальный дымоход в загородном доме может быть, конечно же, и своими руками. Однако в процессе установки подобной конструкции обязательно нужно соблюдать определенные требования безопасности.

Где используются

Применяемые для обогрева загородных домов газовые котлы подразделяются на две основные группы:

• с открытой камерой;
• с герметичной.

В первом случае необходимый для сгорания топлива воздух проходит в агрегат непосредственно из котельной. Оборудование с закрытой камерой от того помещения, в котором оно установлено, полностью изолировано. Именно такие агрегаты и дополняются коаксиальными дымоходами для подачи уличного воздуха.

Что нужно учитывать при проектировании

При установке коаксиального дымохода котла, функционирующего на «голубом топливе», в обязательном порядке должны соблюдаться следующие правила:

• выход подобной конструкции полагается располагать не ближе 60 см от ближайших оконных и дверных проемов;
• также он должен находиться на 1500 мм выше верхнего края котла;
• от ближайшей трубы газопровода такой дымоход нужно располагать на расстоянии не менее чем в ½ диаметра внешней магистрали подачи голубого топлива;
• от патрубка котла до места входа трубы из стенки расстояние должно быть не более 1.5 м;
• монтировать дымоход диаметром меньше диаметра входа котла не допускается;
• между нагревательным агрегатом и той стеной, в который предполагается выводить трубу, не должно располагаться никаких предметов;
• внутри тройника или переходника, используемых для состыковки котла и трубы, не должно быть ничего, что мешало бы свободному движению отработанных газов.

Также при проектировании отопительной системы дома следует учитывать то, что:

• по наружной стене дома дымоход следует протягивать таким образом, чтобы расстояние от него до поверхности земли было минимум 2 м;
• дефлекторы на коаксиальные дымоходы крепить из-за возможности обледенения запрещается;
• расстояние от трубы до вентиляционного окна должно составлять хотя бы 1 м.

Рядом с проложенным дымоходом, помимо всего прочего, не должно располагаться заборов, деревьев, столбов и т.д. Выводить трубу не наружу, а в какое-нибудь помещение, конечно же, также нельзя.

Собирать в загородном доме коаксиальный дымоход с количеством колен более 2-ух не рекомендуется. При этом общая длина участка трубы, собранного из разнонаправленных частей, не должна превышать 3 м.

Прокладывать дымоходы над балконами и лоджиями нормативы разрешают. Однако располагаться труба должна достаточно высоко над такими конструкциями.

Для того чтобы определить место прокладки дымохода, на схеме загородного здания следует начертить окружность с центром в месте примыкания балкона к стене, радиусом, равным длине последнего. Труба в любом случае должна располагаться за пределами этой окружности.

Какие существуют нормы монтажа дымоходов

Конечно же, определенные нормативы имеются и в плане собственно установки и сборки подобных конструкций. Выполняя монтаж коаксиального дымохода, к примеру, нижние элементы нужно всегда вставлять в верхние.

При этом для наращивания следует использовать хомуты обжимного типа. С применением этих же элементов соединяют также и переходники, колена и другие части дымохода. Монтируя подобную конструкцию, помимо всего прочего, следует иметь в виду и то, что отдельные ее сегменты должны входить друг в дружку минимум на 1/2 ее диаметра.

Место выхода трубы из стенки в обязательном порядке заделывают монтажной пеной. Для эстетичности в последующем сверху крепят декоративную решетку.

Сквозь стены и перекрытия дымоходы прокладываются, по правилам, исключительно с использованием огнестойких прокладок. В проделанные в ограждающих конструкция отверстия под трубу предварительно обычно вставляются асбоцементные гильзы. Пространство же между их стенками и дымоходом заполняется огнестойким асбестовым шнуром.

При монтаже коаксиальных труб также нужно учитывать то, что включать в их состав детали от разных производителей или самостоятельно изготовленные не разрешается. Нельзя также использовать для соединения частей такой трубы клей или герметики.

Какие допускается применять способы монтажа

Устанавливаться конструкции этого типа могут:

Оба этих способа допускается использовать для монтажа дымоходов коаксиальных в том числе и в загородных малоэтажных домах. При этом, согласно нормативам, проложенная горизонтально труба должна иметь длину не более 3 м. Исключением из этого правила являются лишь некоторые виды коаксиальных дымоходов, изготавливаемые в основном зарубежными известными компаниями.

Вертикальная коаксиальная конструкция, по правилам, в одноэтажном доме должна возвышаться над коньком минимум на 0.5 м.

Уклон трубы

Горизонтальные дымоходы могут монтироваться как с уклоном к земле, так и в сторону котла. В первом случае конденсат под действием силы тяжести будет отводиться наружу за пределы малоэтажного здания и уходить в почву. Таким образом дымоходы обычно устанавливают в южных регионах страны.

В северных районах России производить монтаж труб подобным образом нельзя. В зимнее время года стекающий конденсат может образовывать на конце дымохода наледь. При этом из-за льда к нагревательному агрегату прекратит поступать воздух, что рано или поздно приведет к его поломке.

В средней полосе и на севере страны коаксиальные дымоходы устанавливают все же с уклоном к котлу. В этом случае возникает необходимость использования конденсатосборника. Без него влага начнет стекать непосредственно в котел, что, конечно же, негативным образом скажется на его работе и сроке службы.

В любом случае, куда бы не был направлена труба — к земле или к котлу — ее уклон, согласно нормативам, должен быть равен минимум 3°.

Нужна ли вентиляция

Конструкция коаксиального дымохода такова, что воздух в котельной нагревательным агрегатом никоим образом не расходуется. Однако считать, что при применении подобного оборудования обустраивать в этом помещении вентиляцию не требуется, неправильно.

Проветриваться такая комната, конечно же, должна. В любом случае окно с форточкой в котельной обустроить, разумеется, нужно.

Отсутствие притока свежего воздуха может крайне негативно сказаться на работе котла. Из-за повышенной влажности его детали начнут быстро ржаветь, что приведет к выходу этого оборудования из строя.

К тому же при поломке котла вредные газы могут начать поступать в помещение. Наличие вентиляции в данном случае снизит риск отравления проживающих в доме людей.

Этапы сборки дымохода

В большинстве случаев трубы этого типа монтируются в загородных жилых зданиях горизонтально. Вертикальная установка коаксиального дымохода выполняется лишь тогда, когда протянуть его горизонтально невозможно из-за особенностей планировки дома. В любом случае производится монтаж подобной конструкции следующим образом:

• выполняется разметка в месте вывода трубы на улицу;
• по разметке проделывается отверстие для дымохода;
• места прохода трубы через стенку или скат и перекрытие изолируются негорючим материалом;
• первый элемент дымохода подключается к котлу;
• собираются все остальные части трубы.

Присоединяется дымоход к патрубку нагревательного агрегата с помощью тройника либо колена. При подключении к двухконтурному агрегату дополнительно используется еще и переходной узел. Конструкция применяемых соединительных или переходных элементов выбирается в зависимости от того, где расположен патрубок котла — сверху или сбоку.

Нормы установки коаксиальных дымоходов популярных производителей

все о биотопливе и твердотопливных котлах

• все категории
• Общая информация 230
• Брикеты из торфа 8
• Брикеты топливные 60
• Древесный уголь 36
• Дрова 34
• Пеллеты древесные 90
• Пеллеты из лузги 16
• Пеллеты из соломы 21
• Пеллеты из торфа 13
• Щепа, стружка, отходы 42
• Дымоходы 45
• Енергетические комплексы 9
• Камины, печи для дома 208
• Комплектующие 17
• Пиролизные котлы (печи) 25
• Твердотопливные котлы 111
• Отопление, энергосбережение 125
• Проекты и услуги 4
• Сбор и утилизация отходов 20

• Принцип работы коаксильного дымохода
• СниП по установке
• Коаксильные дымоходы лучших производителей – залог надежности и качества

Новейшим решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно сократить объем дымохода, к тому же в процессе работы вообще не используется воздух из помещения, что, несомненно, является важным преимуществом. Дымоход такого типа подходит для котлов со встроенным дымососом (принудительной тягой). Он намного короче и компактнее обычной традиционной трубы. Его европейское качество сочетается с отличной ценой.

Принцип работы коаксильного дымохода

Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов. Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

СниП по установке

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

• на расстоянии не меньше 2 метров от уровня поверхности земли;
• минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
• минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
• расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
• в районе 1.5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6-12°.

• Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
• Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

Коаксильные дымоходы лучших производителей – залог надежности и качества

Коаксиальный дымоход Аристон

Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi

Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

• удлинен оголовок,
• конструкция воздухозаборного канала особо защищена,
• выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм

Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant

Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы. При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм.

Коаксиальный дымоход Viessmann

В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

• СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 2 290 hits)
• СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 1 028 hits)
• Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 2 841 hits)

Поделитесь с друзьями и сохраните себе!

Коаксиальный дымоход для газового котла: установка, схемы, размеры и наклон

Выбор дымоотвода для котла – задача непростая, но вполне выполнимая. Любой потребитель желает, как можно дольше пользоваться системой отопления без ремонта. Таким требованиям соответствует приточно-вытяжной метод вывода продуктов горения. Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок службы оборудования.

Двухконтурный метод забора воздуха и отвода продуктов горения эффективнее традиционного

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

Принцип работы дымоотвода построен на притяжении потока наружного воздуха и отвода продуктов горения

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

1. Наружное и внутреннее расположение дымохода.
   Наружные устройства крепят к внешней части стены здания, для внутренних строят канал внутри помещения
2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха.
   Утепление дымохода – обязательное действие для северных регионов
3. Коллективные и индивидуальные системы дымоотвода.
   Коллективные размещают в случаях, если по стояку расположено несколько отопительных приборов
4. Горизонтальное и вертикальное размещение.
   Методы установки подбирают для каждого дома индивидуально

Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной.

• быстрый монтаж;
• подходит для любого типа отопительного устройства;
• хорошие показатели тяги при соблюдении всех правил установки;
• возможность использования в многоэтажных домах;

при монтаже требуется дополнительное согласование с Санэпиднадзором;

Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

• основного корпуса – прямых труб;
• декоративных накладок;
• тройников;
• уплотнителей;
• соединительных муфт, которые служат отводами на 90 0 и 45 0 ;
• арматуры, переходников, комплектующих, хомутов и кронштейнов;
• смотровых окон;
• устройства для удаления конденсата.

Устройство коаксиального дымоотвода включает в себя несколько составляющих

Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

• рекомендуют делать уклон горизонтального элемента на 3 0 в сторону газового прибора;
• наибольшая длина от 3 до 5 м;
• поворотные углы разрешено использовать не более 2 раз;
• при размещении в кирпичной стене выполняют зазор 1 см;
• щель закрывают безопасной накладкой;
• канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
• для прочистки устанавливают тройник с конденсатосборником;
  Требования к размещению дымоотвода обязательны к выполнению
• наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

1. При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
2. Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
3. Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
4. Обязательна установка сужающей диафрагмы.
5. От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
6. В качестве утеплителя рекомендуют использовать базальтовую плиту.
7. Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
8. При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
9. Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
10. Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной. При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

Схема коаксиального дымохода для газового котла

На фото представлены чертежи коаксиального дымохода для газового котла:

Сравнение традиционного и двухконтурного метода дымоотвода Работа приточно-вытяжной системы строго регламентирована Горизонтальный метод установки приточно-вытяжного дымоотвода Варианты коллективного размещения дымоотвода для газовой колонки Сборка дымоотвода для традиционной колонки Размеры колена дымохода – важный параметр Простейший пример монтажа дымоотвода под силу даже начинающим строителям Воздушные потоки при работе приточно-вытяжной конструкции

Варианты установки коаксиального дымохода для газового котла

Выделяют горизонтальный и вертикальный методы монтажа оборудования. Выбор зависит от помещения котельной. Одно из важных условий: на стене монтажа не должно находиться никаких посторонний предметов.

В деревянном доме все элементы отопительной системы крепятся на металлический защитный лист

Горизонтальный монтаж коаксиальной трубы газового котла

Перед монтажом выясняют:

• наличие построек и насаждений вблизи с установкой;
• наличие дверных и оконных проемов у соседей;
• близость окон и дверей в здании;
• расстояние от патрубка до отверстия;
• количество поворотных элементов;
• необходимость нарастить трубу.

Собрав все указанные данные, показания сверяют с правилами СНиП. Если все требования выполнимы, то переходят к непосредственному монтажу коаксиального дымоотвода. Если выполнить требования невозможно, то выбирают вертикальный способ установки системы дымоотвода.

Угол наклона специалисты советуют выполнять, следуя рекомендациям производителя газового котла. Для двухконтурного типа рекомендуют уклон делать в сторону котла, для классического устройства его выполняют в сторону земли. Если производят наклон трубы наружу, то специалисты советуют утеплить канал.

Вертикальный монтаж коаксиального дымохода для газового котла

В случаях, когда горизонтальным способом невозможно возвести отопительную конструкцию, применяют вертикальную установку коаксиального дымохода для газового котла. Когда возникает необходимость постройки шахты через кровельную конструкцию, следует помнить о вопросах пожарной безопасности и применять в монтаже изолирующие патрубки и защитные кожухи. В качестве изоляционного материала применяют огнестойкие изолирующие элементы.

Варианты вертикального монтажа трубы наконечника

Монтаж производят одним из 2 способов: внешним или внутренним. Специалисты рекомендуют производить теплоизоляцию любым из выбранных методов.

Как собрать коаксиальную трубу для газового котла

Сборку системы выполняют в следующем порядке:

• основу соединяют с выводом из котла;
• фиксируют нижнюю часть трубы при помощи хомута;
• крепят элементы;
• стыки обрабатывают герметиком;
• проверяют работоспособность конструкции и производят первый запуск.

Внутренняя часть коаксиального дымохода

Согласно правилам, на отрезок трубы в 3 м устанавливают 3 фитинга или 2 колена. Все места стыков плотно и тщательно прижимают друг к другу. Чем меньше мест соединений, тем надежнее система.

Как правильно установить коаксиальный дымоход газового котла

Каждый производитель коаксиального дымохода для газового котла снабжает комплект инструкцией по эксплуатации для потребителя. Ошибки, совершаемые при монтаже, могут привести к поломке оборудования. Монтажные работы производят в последовательности:

1. Устанавливают котел, вымеряют центр дымохода, просверливают отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
2. Собирают коаксиальную систему.
3. Наружу выводят трубу и проверяют угол наклона.

После завершения процесса монтажа обязательно проверяют герметичность стыков

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Заключение

Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок действия отопительного оборудования. Удобное в монтаже устройство способно упростить проживание в частном доме.

Установка коаксиального дымохода по шагам

В современном мире большой популярностью стал пользоваться коаксиальный дымоход для газового котла. При правильной установке такая труба выполняет сразу две важные функции: выводит продукты сгорания и гарантирует необходимый приток воздуха для эксплуатации отопительной системы. Встречаются несколько видов дымоходов, которые отличаются по конструкции, материалу и техническим свойствам.

Основная характеристика

Чтобы система отопления, в которой происходит горение открытого пламени, исправно работало, нужно соблюдать два правила: необходим регулярный приток воздуха в достаточных размерах, а также должен быть налажен безопасный вывод продуктов горения и отработанных газов в окружающую среду.

Если в частном секторе возможно использование печного дымохода, то в условиях городской квартиры реализовать такой вариант будет очень трудно. Однако в обоих случаях этот метод будет иметь много значительных минусов:

1. Для горения пламени нужен значительный приток воздуха, которой будет заимствоваться из жилого пространства. Это способствует возникновению сквозняков, а также увеличивает поступление прохладного воздуха с улицы.
2. Печные дымоходы, установленные в частных домах, чаще всего выполняются в виде кирпичных блоков с вертикальными или горизонтальными каналами для дыма. Производители газовых котлов категорически запрещают подсоединять их к таким дымоходам.
3. Для того чтобы сделать отдельный дымоход с выведением в квартире, потребуется немало средств. Это тяжело осуществимая задача, поскольку, помимо больших финансовых затрат на монтаж и изготовление, понадобится разрешение от органов исполнительной власти, которые отвечают за визуальную составляющую города.

В этом видео вы узнаете, как доработать коаксильный дымоход:

Ввиду этих факторов установка коаксиальных дымоходов для котлов считается наиболее рациональной. К тому же это экономичный вариант, не требующий огромных средств на покупку и монтаж.

Внешний вид и принцип работы

Конструкция такого дымохода состоит из одной длинной металлической трубы, расположенной внутри другой, более короткой, но обладающей наибольшим диаметром. Кроме этого, в наборе присутствуют различные соединительные принадлежности — колена, хомуты, накладки, — а также приемник для сбора конденсата.

Разновидности такого оборудования могут иметь незначительные отличия, однако схема устройства и принцип эксплуатации практически идентичны для всех систем:

1. Тонкая внутренняя труба необходима для вывода продуктов сгорания. Она сделана из качественной и надежной нержавеющей стали. Внутренний конец подсоединяется к отверстию на выходе котла, а наружный выводится за пределы жилого помещения на улицу.
2. Наружная труба отвечает за приток воздуха из окружающей среды в зону горения. Ее внутренний конец присоединяется к отверстию на входе, а наружный выводится из жилой зоны.
3. Отработанные отходы за счет тяги отводятся в атмосферу по внутренней трубе, а на их место в область горения поступает чистый воздух по наружной трубе.
4. Наружная труба не контактирует с раскаленными газами напрямую, однако она находится в области сильного перепада температуры. Эта деталь может быть сделана из более дешевой стали.

Не забываем, что в комплекте идут различные соединительные устройства

Разновидности дымоходов

На то, как будет производиться отвод продуктов горения, влияет вид газового котла, а также планировка помещения, которое будет отапливаться. Этот процесс может происходить двумя способами: через наружную область здания в боковую сторону или же через перекрытие потолка и кровлю частного дома. Поэтому коаксиальные дымоходы для газовых котлов делятся на два типа: вертикальные и горизонтальные.

Вертикальный коаксиальный дымоход для газового котла эксплуатируется только в частном секторе. Он предназначен для выведения отработанных элементов через перекрытие потолка. Такой способ более щадящий в экологическом плане и позволяет добиться полноценного обмена тепла между входящим и выходящим воздухом. Размещение устья трубы влияет на формирование хорошей тяги.

При вертикальном размещении трубы в ее нижней области обязательно нужно установить специальный приемник для сбора конденсата. Вертикальная разновидность дымохода имеет более высокую стоимость, поскольку более трудоемка в установке, для ее создания расходуется больше материала.

Горизонтальный тип коаксиального дымохода — это единственный доступный вариант для котельного оборудования, который можно подключить в городской квартире. Такой отвод можно обустроить самостоятельно, поскольку для этого потребуется минимум материалов. Монтаж также несложен, приспособление для сбора конденсата не нужно будет устанавливать. Вода сможет вытекать на улицу естественным образом за счет отрицательного наклона дымохода.

Горизонтальный вариант – один из оптимальных для соответствующих котлов

Преимущества и недостатки

Коаксиальная система обладает множеством достоинств по сравнению с иными разновидностями дымоходов. Можно выделить такие плюсы:

1. Чистый воздух, который нужен для горения пламени, перемещается с улицы по замкнутой системе оборудования. Для эксплуатации устройства не используется воздух из отапливаемого пространства.
2. Эта схема не позволяет угарному или природному газу поступать в помещение. В доме не будет сквозняков, работа системы никак не скажется на влажности и температуре воздуха.
3. Коаксиальный дымоход увеличивает производительность газового котла, расход природного газа будет экономичным, а количество выделяемых в окружающую среду веществ сократится.
4. Дымовой канал надежно защищен кожухом с воздушной прослойкой, поэтому открытого контакта с окружающими конструкциями и предметами не происходит.
5. При грамотной установке и эксплуатации исключаются возможности возгорания или получения ожогов.
6. Приобретение и монтаж коаксиальной трубы потребует гораздо меньших финансовых затрат, чем покупка и обустройство другого вида дымохода.

Данное оборудование обладает массой плюсов

У такой системы есть лишь один недостаток — замерзание конденсата на поверхности наружной трубы в сильные холода. Однако это абсолютно решаемая проблема. Конец дымохода можно утеплить базальной или минеральной ватой.

Некоторые мастера уверены, что можно избежать замерзания конденсата, если укоротить трубу. Профессионалы же не советуют менять конструкцию своими руками. Производители разработали модель с оголовком против образования льда. Его можно использовать, чтобы предотвратить замерзание.

Поступление воздуха в эту трубу происходит через ее отверстия в нижней области. Это изобретение рассчитано на работу даже в условиях суровых морозов. Прибор имеет насадку для внутренней трубы, внутри которой помещена специальная спираль. Отверстия для получения воздуха по краю трубы при этом распределены снизу.

Особенности монтажа

Горизонтальный тип дымохода достаточно прост в установке, к тому же он занимает намного меньше места. Для получения максимально качественной работы необходимо следовать ряду требований:

1. Наружная труба должна находиться в 2 метрах от земли.
2. Расстояние от трубы до дверей, окон, вентиляционных каналов и т.д. по вертикали и горизонтали должно быть как минимум 0,5 метра.
3. Если над отверстием вентиляции присутствует окно, расстояние до его нижней области должно быть не меньше метра.
4. Под коаксиальной трубой обязательно должно быть свободное пространство не менее 1,5 метров. На этом расстоянии не должно находиться никаких препятствий, столбов, стен и заборов.
5. Если приемник для сбора конденсата отсутствует, то трубу нужно поместить с уклоном к земле. Его угол должен составлять от 3° до 12°.
6. Запрещается выводить канал в любое другое пространство, кроме улицы.
7. Если газовые трубы и детали дымохода проходят рядом, следует выдержать между ними расстояние в 20 см.

Труба дымохода может быть размещена под навесом или балконом. Чем ближе к балкону располагается отверстие дымохода, тем больше должна быть длина наружной части трубы. Существует мнение, что при горизонтальной схеме установки длина дымохода не должна быть более 3 метров. Это не всегда верно. Некоторые разновидности оборудования имеют длину 4−5 метров.

Чтобы произвести установку коаксиального дымохода своими руками, нужно запастись необходимыми материалами. Список инструментов может отличаться в зависимости от ситуации, но чаще всего требуются такие приспособления:

• сами трубы;
• переходник, соединяющий дымоход и котел;
• тройник, колено;
• обжимные хомуты для эффективной фиксации деталей.

Чаще всего в комплекте с дымоходом поставляется все оборудование для монтажа. Чтобы провести трубу через крышу, стену или перекрытие, следует воспользоваться огнестойкими прокладками. Они требуются, чтобы защитить от воспламенения и перегрева материалы, находящиеся рядом с дымоходом.

Установка и эксплуатация

Монтаж и правильное подключение системы к котлу — несложный процесс. Чтобы установить горизонтальный дымоход, нужно следовать поэтапной инструкции:

1. Для начала необходимо поместить газовый котел на свое место, а на стене здания снаружи наметить центр предполагаемого выхода трубы.
2. Теперь котел следует временно убрать и с помощью перфоратора и режущей коронки пробурить отверстие в несущей стене. Ее диаметр должен быть больше размера наружной трубы на 20 мм.
3. К отверстию котла на выходе нужно подключить переходник. При подсоединении следует воспользоваться герметизирующей прокладкой. После чего с помощью саморезов или винтов следует прикрепить фланец адаптера к поверхности котла.
4. Трубу нужно подсоединить к наружному патрубку адаптера. Для создания надежной фиксации нельзя пользоваться никакими герметиками.
5. Обязательно нужно проверить герметичность соединений и фиксацию креплений. Если все сделано правильно, трубу заводят в отверстие в стене.
6. Теперь котел можно вернуть на свое прежнее место и закрепить на стене. Дымовую трубу нужно установить с уклоном 3−5 градусов в сторону улицы. Следует зафиксировать ее в стене с помощью маленьких камешков.
7. Пробоины между наружным кожухом и стеной нужно заделать полиуретановым герметиком.

Качественная вентиляция

Хотя отработанные вещества выходят по герметичному каналу, а поступление воздуха происходит снаружи, нужно позаботиться о хорошей вентиляции комнаты, в которой помещен котел. Это позволит поддерживать идеальные показатели влажности в помещении, что положительно скажется на работе оборудования и продлит его срок службы.

Какой бы качественной ни была система, она может выйти из строя через какое-то время. Если в котельной произойдет небольшая поломка, при качественной вентиляции угарный газ будет выходить естественным образом. В таком случае риск отравления газом значительно снижается.

Коаксиальный дымоход — надежное, эффективное и простое в установке оборудование. Чтобы система работала качественно, необходимо соблюдать требования при монтаже и следовать инструкции по эксплуатации.

Нормы установки коаксиальных дымоходов популярных производителей

Любое отопительное оборудование: печь или котел отопления, камин или даже простая газовая колонка связывает общая особенность: им необходима утилизации воздуха, который насыщен продуктами горения. Это не только залог комфорта, но и безопасности. Несоблюдение норм установки дымоходов могут привести даже к печальным последствиям – отравлению угарным газом.

Новейшим решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно сократить объем дымохода, к тому же в процессе работы вообще не используется воздух из помещения, что, несомненно, является важным преимуществом. Дымоход такого типа подходит для котлов со встроенным дымососом (принудительной тягой). Он намного короче и компактнее обычной традиционной трубы. Его европейское качество сочетается с отличной ценой.

Принцип работы коаксильного дымохода ↑

Дымосос, встроенный в систему котла, позволяет по внешней трубе производить извне забор воздуха одновременно с удалением по внутренней дымовых газов. Поскольку тяга воздуха практически обеспечена, то внешняя труба имеет небольшой диаметр и длину, соответствующую планировке установки. Отработанный воздух, содержащий примесь продуктов горения, выбрасывается из котла по внутренней трубе. Она также короче традиционной, и котел, таким образом, много места не занимает. Коаксиальный дымоход изготавливают из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подвержена разрушению.

Структура такого дымоотвода такова, что при отходе дымовые газы не попадают в воздушный канал. Все это нужно учитывать, проектируя коаксиальный дымоход, нормы установки и пожарной безопасности в том числе. Еще одним важнейшим условием его надежного функционирования является герметичность подключения внешнего воздушного канала и патрубка.

СниП по установке ↑

Системы отопления, работающие на газовом топливе, несколько отличаются от угольных и дровяных печей. Поэтому если устанавливается коаксиальный дымоход, нормы установки также иные.

В случае дымоотводов этого типа продукты сгорания можно выводить в атмосферу через внешнюю стену помещения. При этом, в частности, отпадает необходимость в устройстве вертикального канала от системы, по которому принудительно будут удаляться продукты сгорания. В этом случае отверстие дымового канала на фасаде дома размещают согласно инструкции по установке газового оборудования от компании-изготовителя, но с учетом следующих условий:

• на расстоянии не меньше 2 метров от уровня поверхности земли;
• минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно составлять 0,5 метра;
• минимальное расстояние до верхней грани дверей, окон и открытых вентиляционных решеток (отверстий) также должно составлять 0,5 метра;
• расстояние по вертикали от окон, расположенных над отверстием дымового канала – от 1 метра;
• в районе 1.5 метра от коаксильной трубы не должно быть никаких преград, скажем, стен, столбов и т. д.

Дымоходная труба, если нет конденсатосборника, должна быть установлена под углом к земле, не давая конденсату стекать обратно. Оптимальный уклон составляет 6–12°.

• Если дымовой канал размещен под балконом, навесом или карнизом крыши дома, то он должен выходить за пределы окружности с радиусом R. Он равен ширине выступающей над дымоотводом части здания.
• Дымовой канал не должен через внешнюю стену выходить в проезды (арки), подземные переходы, туннели и т. п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, согласно инструкции коаксиальный дымоход Ferroli имеет максимальную допустимую длину труб – 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Из этого всего можно сделать вывод, что прежде всего, еще до начала проектирования, необходимо внимательно изучить инструкцию газового оборудования, которое предполагается установить, так как для разных котлов некоторые из основных параметров могут не совпадать.
(ниже представлены документы СнИП, и правила установки для дымоходов некоторых производителей)

Коаксильные дымоходы лучших производителей – залог надежности и качества ↑

Коаксиальный дымоход Аристон
Дымоотводы Ariston итальянского производства подходят для большинства современных котлов. В комплект с ними идут также уплотнительные прокладки и стеновые накладки.

Коаксиальный дымоход Baxi
Дымовая труба в его конструкции должна иметь длину до 5 м. Если она направлена на улицу, ей придают уклон из расчета по 1 см на каждый метр ее длины. Для условий российского климата больше подходят утепленные варианты со следующими внесенными в конструкцию изменениями:

• удлинен оголовок,
• конструкция воздухозаборного канала особо защищена,
• выполнена из композитного материала.

Подобная система дает возможность предотвратить обледенение дымоотвода и вызвать остановку котла в аварийном режиме, если температура снаружи опустится до -50 С.

Коаксиальный дымоход Протерм
Данные изделия очень просты в монтаже и способствуют увеличению КПД соответствующих котлов Protherm. Помимо них компания предлагает также удлинители для дымоходов, адаптеры, предназначенные для раздельного дымоудаления и другое.

Коаксиальный дымоход Vaillant
Эта компания считается одним из лидеров на европейском рынке. Ее продукция достаточно востребована в последние годы. При выборе дымовой трубы особенно важно соответствие ее сечения сечению патрубка котла Vaillant. При установке необходимо обеспечить расстояние между дымоходом и воспламеняющимися конструктивными элементами самое меньшее в 100 мм.

Коаксиальный дымоход Viessmann
В состав комплекта помимо коаксильного отвода (диаметр 60/100, 90°) обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые накладки. Его специальная конструкция не допускает намерзания трубы в зимний период.

Нормативные документы и правила установки

СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция) (733,0 KiB, 6 304 hits)

СП 60.13330.2012 Отопление, вентиляция и кондиционирование воздуха (СНиП 41-01-2003. Актуализированная редакция): pdf файл (5,3 MiB, 2 623 hits)

Правила установки для коаксиальных дымоходов De Dietrich: классификация, нормы (8,0 MiB, 6 518 hits)

правила установки, размеры, сборка и монтаж

Выбор дымоотвода для котла – задача непростая, но вполне выполнимая. Любой потребитель желает, как можно дольше пользоваться системой отопления без ремонта. Таким требованиям соответствует приточно-вытяжной метод вывода продуктов горения. Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок службы оборудования.

Двухконтурный метод забора воздуха и отвода продуктов горения эффективнее традиционного

Что такое коаксиальный дымоход для газового котла

Метод заключается в двухрядном расположении труб, через которые выходят продукты горения, и поступает свежий воздух при работе двухкамерных котлов. Классическая система дымоотвода принудительно вытягивает воздух из помещения в камеру сгорания. Коаксиальная модель забирает воздух с улицы и загоняет его в топку.

Продукты горения выходят по внутренней трубе на улицу, а в сторону котла движется поток свежего воздуха. Происходит эффект теплообмена.

Принцип работы дымоотвода построен на притяжении потока наружного воздуха и отвода продуктов горения

Свежий воздух попадает в топку в прогретом состоянии, это повышает КПД работы газового котла. За счет теплообмена горячий воздух на выходе охладевает и выходит наружу не горячим, а теплым, что значительно снижает температуру трубы и позволяет отнести конструкцию дымоотвода к безопасным.

Конструкции различают по видам:

1. Наружное и внутреннее расположение дымохода.
   Наружные устройства крепят к внешней части стены здания, для внутренних строят канал внутри помещения
2. Утепленные и не утепленные конструкции. В регионах с холодными суровыми зимами специалисты рекомендуют утеплять канал. Однако это приводит к снижению эффективности работы за счет того, что сокращается подача кислорода в топку. Утепленные системы дымоотвода обеспечивают непрерывную работу отопительного оборудования при низких температурах воздуха.
   Утепление дымохода – обязательное действие для северных регионов
3. Коллективные и индивидуальные системы дымоотвода.
   Коллективные размещают в случаях, если по стояку расположено несколько отопительных приборов
4. Горизонтальное и вертикальное размещение.
   Методы установки подбирают для каждого дома индивидуально

Важное достоинство коаксиального способа в том, что забор воздуха для топки происходит с улицы. В результате при монтаже снижаются требования к необходимой вентиляции в помещении котельной.

Преимущества системы:

• быстрый монтаж;
• подходит для любого типа отопительного устройства;
• хорошие показатели тяги при соблюдении всех правил установки;
• возможность использования в многоэтажных домах;

Недостатки:

• при монтаже требуется дополнительное согласование с Санэпиднадзором;

  Внимание! При работе двухканальной системы выделяется токсичный конденсат, требующий правильной утилизации. Изоляция трубы предотвратит его образование.

• неправильный монтаж может привести к обледенению оголовка и снижению тяги.
  Заледенение оголовка – следствие неправильной организации дымоотвода

Устройство коаксиального дымохода для газового котла

Вся конструкция состоит из:

• основного корпуса – прямых труб;
• декоративных накладок;
• тройников;
• уплотнителей;
• соединительных муфт, которые служат отводами на 90 ⁰ и 45 ⁰;
• арматуры, переходников, комплектующих, хомутов и кронштейнов;
• смотровых окон;
• устройства для удаления конденсата.

Устройство коаксиального дымоотвода включает в себя несколько составляющих

Наружный канал выступает устройством охлаждения, который понижает температуру трубопровода на поверхности. Это позволяет не сооружать дополнительные конструкции для защиты от пожара.

Размеры коаксиального дымохода для газового котла

Согласно нормам безопасности, регламентируемым в СП 60.13330, важно соблюдать следующие правила:

• рекомендуют делать уклон горизонтального элемента на 3 ⁰ в сторону газового прибора;
• наибольшая длина от 3 до 5 м;
• поворотные углы разрешено использовать не более 2 раз;
• при размещении в кирпичной стене выполняют зазор 1 см;
• щель закрывают безопасной накладкой;
• канал дымоотвода в деревянном доме расширяют на 5 см от ширины дымоотвода и заделывают базальтовым утеплителем или огнестойкой монтажной пеной;
• для прочистки устанавливают тройник с конденсатосборником;
  Требования к размещению дымоотвода обязательны к выполнению
• наименьшее расстояние выхода не ниже 2 м от грунта.

Специалисты рекомендуют устанавливать систему дымохода строго в соответствии с инструкцией, поставляемой в комплекте с трубой.

Наклон коаксиальной трубы газового котла

По мнению одних мастеров уклон для отвода конденсата необходимо делать в сторону помещения, а другие утверждают, что он должен быть в сторону земли. Однако эти споры привели к тому, что производители создали устройство для сбора конденсата. При этом наклон необходимо устанавливать в сторону отопительного прибора.

Внимание! При наклоне трубы наружу в зимнее время возникает обледенение оголовка, что ведет к снижению тяги эффективности работы котла.

Специалисты-производители настоятельно рекомендуют делать уклон внутрь, т. к. длительная работа газового прибора при обледеневшем патрубке приводит к серьезной поломке устройства.

В случае уклона в сторону котла в камере горения собирается конденсат. Производители разработали конденсатосборник, который устанавливают внутри топки. Также специалисты разработали комплект, который содержит удлиняющую насадку для внутренней трубы дымоотвода. В нее встроена защитная спираль. При установке этого комплекта рекомендуют отверстия для забора воздуха располагать снизу.

Правила установки коаксиального дымохода для газового котла

Освещает порядок установки коаксиальной трубы для двухконтурного газового котла СНиП 2.04.08-87 и 2.04.05-91. Несоблюдение рекомендаций приведет к тому, что работники газовой службы отказывают в приемке неверно установленного оборудования.

СНиП регламентирует:

1. При внешнем размещении дымохода необходимо располагать оголовок не ниже 2 м от земли. Размер отверстия превышает диаметр трубы на 1 см в кирпичной стене, на 5 см – в деревянной.
2. Канал дымоотвода монтируют на расстоянии 0,5м от окон и дверей. Окно, которое размещается над трубой, располагают на расстоянии выше 1 м.
3. Стена находится в 30 см от дымоотвода. Для турбированных котлов значение увеличивают до 1 м.
4. Обязательна установка сужающей диафрагмы.
5. От соседних домов трубу дымохода располагают на расстоянии 1,5 м. Также недопустимо присутствие деревьев, хозяйственных построек и других объектов.
6. В качестве утеплителя рекомендуют использовать базальтовую плиту.
7. Недопустимо попадание конденсата на землю. Горизонтальную часть монтируют под углом к котлу и устанавливают комплект конденсатозаборника. В случае установки коллективного дымоотвода возникает необходимость согласования утилизации конденсата со службой Санэпиднадзора.
8. При устройстве коллективного дымоотвода правила запрещают совершать подключение в единую сеть с принудительной и естественной системами отвода.
9. Необходимость дополнительной прокладки участка допустима через служебное помещение, в котором не проживают люди. Длина нарощенного элемента при естественном отводе составляет до 3 м, при принудительном – до 5 м.
10. Обслуживание дымохода необходимо обеспечивать каждый отопительный сезон осенью и весной. При проверке особое внимание уделяют герметичности стыков. При обнаружении скопления конденсата его удаляют.

Схема коаксиального дымохода для газового котла

На фото представлены чертежи коаксиального дымохода для газового котла:

Сравнение традиционного и двухконтурного метода дымоотводаРабота приточно-вытяжной системы строго регламентированаГоризонтальный метод установки приточно-вытяжного дымоотводаВарианты коллективного размещения дымоотвода для газовой колонкиСборка дымоотвода для традиционной колонкиРазмеры колена дымохода – важный параметрПростейший пример монтажа дымоотвода под силу даже начинающим строителямВоздушные потоки при работе приточно-вытяжной конструкции

Варианты установки коаксиального дымохода для газового котла

Выделяют горизонтальный и вертикальный методы монтажа оборудования. Выбор зависит от помещения котельной. Одно из важных условий: на стене монтажа не должно находиться никаких посторонний предметов.

В деревянном доме все элементы отопительной системы крепятся на металлический защитный лист

Горизонтальный монтаж коаксиальной трубы газового котла

Перед монтажом выясняют:

• наличие построек и насаждений вблизи с установкой;
• наличие дверных и оконных проемов у соседей;
• близость окон и дверей в здании;
• расстояние от патрубка до отверстия;
• количество поворотных элементов;
• необходимость нарастить трубу.

Собрав все указанные данные, показания сверяют с правилами СНиП. Если все требования выполнимы, то переходят к непосредственному монтажу коаксиального дымоотвода. Если выполнить требования невозможно, то выбирают вертикальный способ установки системы дымоотвода.

Угол наклона специалисты советуют выполнять, следуя рекомендациям производителя газового котла. Для двухконтурного типа рекомендуют уклон делать в сторону котла, для классического устройства его выполняют в сторону земли. Если производят наклон трубы наружу, то специалисты советуют утеплить канал.

Вертикальный монтаж коаксиального дымохода для газового котла

В случаях, когда горизонтальным способом невозможно возвести отопительную конструкцию, применяют вертикальную установку коаксиального дымохода для газового котла. Когда возникает необходимость постройки шахты через кровельную конструкцию, следует помнить о вопросах пожарной безопасности и применять в монтаже изолирующие патрубки и защитные кожухи. В качестве изоляционного материала применяют огнестойкие изолирующие элементы.

Внимание! Специалисты рекомендуют оставлять воздушный зазор между участком кровельного перекрытия и трубой. Однако место выхода тщательно заделать и накрыть плотным кожухом.

Варианты вертикального монтажа трубы наконечника

Монтаж производят одним из 2 способов: внешним или внутренним. Специалисты рекомендуют производить теплоизоляцию любым из выбранных методов.

Как собрать коаксиальную трубу для газового котла

Сборку системы выполняют в следующем порядке:

• основу соединяют с выводом из котла;
• фиксируют нижнюю часть трубы при помощи хомута;
• крепят элементы;
• стыки обрабатывают герметиком;
• проверяют работоспособность конструкции и производят первый запуск.

Внутренняя часть коаксиального дымохода

Согласно правилам, на отрезок трубы в 3 м устанавливают 3 фитинга или 2 колена. Все места стыков плотно и тщательно прижимают друг к другу. Чем меньше мест соединений, тем надежнее система.

Как правильно установить коаксиальный дымоход газового котла

Каждый производитель коаксиального дымохода для газового котла снабжает комплект инструкцией по эксплуатации для потребителя. Ошибки, совершаемые при монтаже, могут привести к поломке оборудования. Монтажные работы производят в последовательности:

1. Устанавливают котел, вымеряют центр дымохода, просверливают отверстие в стене, при необходимости заполняют пространство базальтовой плитой или огнестойкой монтажной пеной.
2. Собирают коаксиальную систему.
3. Наружу выводят трубу и проверяют угол наклона.

После завершения процесса монтажа обязательно проверяют герметичность стыков

Советы профессионалов

Надежное соединение труб обеспечат переходные узлы. Все стыки необходимо покрывать герметиком и защитным кожухом.

Чтобы газовое оборудование было принято на гарантию сервисным центром, необходимо устанавливать рекомендованную коаксиальную систему дымохода для выбранного котла.

Не следует пренебрегать помощью специалистов и производить установку самостоятельно без должного опыта.

Неверный расчет приводит к изменению температуры на выходе и повышению образования конденсата. В результате чего на оголовке скапливается лед. Обязательно устанавливать металлические щиты в деревянных помещениях.

Защитные узлы увеличивают стоимость конструкции, при этом повышают ее производительность. При вертикальном способе монтажа всегда устанавливают клапан для увеличения тяги и комплект сбора конденсата.

Горизонтальные системы снабжают дополнительно модулем антиобледенения, ветровой защитой и диафрагмой.

Заключение

Соблюдая правила установки коаксиального дымохода для газового котла, можно продлить срок действия отопительного оборудования. Удобное в монтаже устройство способно упростить проживание в частном доме.

Установка опор для дымохода. CM-3080. — Поддержка и информация

Установка нашего дымохода CM-3080 может быть довольно простой.

Обзор и предупреждения;

Монтаж на дымоходе практичен только в том случае, если дымоход прочный и вертикальный. Никогда не устанавливайте антенну на испорченный дымоход. Во время умеренного и сильного ветра мачта выше 10 футов без оттяжек может использовать достаточно рычагов, чтобы сломать неустойчивый дымоход. Если вы выбираете крепление для дымохода, используйте такую ​​мачту, чтобы антенна находилась над большей частью дыма и газов.Однако, чтобы избежать чрезмерной нагрузки на дымоход, не устанавливайте антенну более чем на 5-10 футов над верхом дымохода. Если высота антенны должна составлять ~ 10 футов для приема удовлетворительных сигналов, мачта должна быть правильно закреплена. Здесь можно найти правильный метод установки растяжек. Статья предназначена для немного другой модели, но действуют все правила. Если на вашей мачте нет оттяжек для крепления растяжек, вы должны проявить изобретательность и собрать безопасные средства для крепления растяжек к мачте.

Для закрепления антенны на дымоходе и сведения к минимуму нагрузки на дымоход необходимо правильно расположить монтажные ремни. Верхнюю ленту следует поместить как можно выше на дымоход. Если дымоход имеет венец или выступающий колпак, поместите верхнюю планку прямо под ним. Нижний ремень должен располагаться на 4 фута ниже верхнего ремня. Если длина дымохода недостаточна для этого, поместите нижнюю ленту как можно глубже на дымоход. Если мачта должна быть на 10 футов выше вершины дымохода, не используйте крепление для дымохода, если вы не можете расположить ремни на расстоянии не менее 30 дюймов друг от друга.Для мачт на высоте менее 10 футов над верхом дымохода ремни должны располагаться на расстоянии не менее 24 дюймов друг от друга.

Содержимое сумки с оборудованием:

• 4) ¼ — 20 тройных рым-болтов
• 8) ¼ -20 Шестигранные гайки
• 4) Зажимы для ремня
• 2) Хомуты для мачт с U-образным болтом диаметром 1 ½ дюйма, ¼ — 20 ниток.
• 2) Оцинкованная металлическая обвязка длиной 12 дюймов, шириной 5/8 дюймов. (Не в сумке)
• 2) Кронштейны дымохода. (Не в сумке)

Присоедините один конец одного ремня к одному рым-болту.Повторите то же самое для 2-го ремня.

ПРИМЕЧАНИЕ; При обращении с металлическими ремнями обязательно надевайте защитные перчатки. Край ремешка может порезать кожу, если вы поскользнетесь и будете прилагать достаточное усилие.

1. Установите зажим для ремня на конец ремня.
   1. Обжимные лапки должны быть ближе к этому концу обвязки. IMG_ 3315 .
2. Протяните примерно 4 дюйма ремня через рым-болт и сложите его на себя. IMG_3315 .
3. Переместите зажим для ремня так, чтобы обе части ремня прошли через одно и то же отверстие. IMG_3319 .
4. Расположите зажим для ремня так, чтобы примерно 1 дюйм загнутой части ремня выступал за зажим для ремня. IMG_3319 .
5. Согните этот 1 дюйм ремешка обратно через зажим для ремня и между выступами обжима. IMG_3320 .
6. Используйте плоскогубцы или отвертку, чтобы сформировать 1-дюймовую ленту, соответствующую форме зажима для ремня. IMG_3321 .
7. С помощью плоскогубцев загните язычки обжима на конце 1-дюймовой загнутой задней ленты, чтобы зафиксировать зажим для ремня на месте. IMG_3325 .
8. При необходимости обрежьте лишнюю обвязку. Готовый зажим для ремня. IMG_3332 .
9. Повторите то же самое с одним концом другого ремня.

Установка скоб;

1. Возьмитесь за один ремешок за конец с прикрепленным рым-болтом и вставьте конец болта с резьбой в соответствующее отверстие в кронштейнах крепления дымохода.На изображении « CM-3080 Chimney Mt» показаны два рым-болта, установленные на кронштейне, но на этом этапе у вас должен быть установлен только один рым-болт на каждой планке до шага 2.
   1. Установите шестигранную гайку на рым-болт примерно на ½ дюйма от конца рым-болта. Image ‘ CM-3080 Chimney Mt’
   2. Это позволит вам позже затянуть / отрегулировать натяжение ремня.
2. Вставьте 2 рым-болта ^и в соответствующее отверстие монтажного кронштейна и закрепите шестигранной гайкой с резьбой примерно на ½ дюйма конца.Изображение « CM-3080 Chimney Mt», Примечание ; К этому рым-болту еще не прикреплен ремешок.
3. Оберните первый ремень вокруг дымохода и обратно до угла, где должен быть установлен монтажный кронштейн.
4. Установите зажим для ремня на конец ремня. Обжимные лапки должны быть ближе к этому концу обвязки. IMG_ 3315 .
5. Проденьте оставшуюся ленту через 2 рым-болта ^и и затяните ее вокруг дымохода .
6. Следуйте тем же инструкциям для закрепления ремня на рым-болте, как описано выше в разделе « Установите одним концом каждого ремня на один рым-болт».
   1. Если сделать обвязку слишком длинной, у вас не получится должным образом прикрутить крепление к дымоходу.
7. Начните затягивать шестигранные гайки рым-болта в процессе подготовки к постоянной установке крепления и ремней.
   1. Убедитесь, что ремни ровные, без перегибов и перекручиваний.
   2. Выровняйте их вдоль ближайшего ряда кирпичей.
   3. Ленты должны располагаться по центру кирпичей, а не над стыком раствора.
   4. Затяните ровно настолько, чтобы удерживать на месте.

Установка мачты;

1. Установите зажимы U-образных болтов в кронштейны. Image ‘ CM-3080 Chimney Mt’
2. Вставьте мачту через зажимы для U-образных болтов и затяните зажимы, чтобы мачта не могла выскользнуть.
3. Затяните шестигранные гайки рым-болта так, чтобы все 4 были примерно на одинаковом расстоянии от концов рым-болта.
   1. Убедитесь, что мачта выровнена по отвесу / вертикально, затем затяните шестигранные гайки рым-болта до тех пор, пока мачта не станет твердой в креплениях дымохода.
4. Ослабьте шестигранные гайки U-образного болта настолько, чтобы снять мачту с крепления дымохода.
5. Установите антенну на мачту.
6. Вставьте мачту обратно в U-образные болты кронштейнов крепления дымохода, направьте антенну в правильном направлении и затяните U-образные зажимы.
7. Используйте стяжки, чтобы закрепить антенный кабель на мачте, чтобы он не сдвинулся на ветру и не повредил кабель и согласующий трансформатор / балун.

Горизонтальная коаксиальная оконечная заглушка ProForm 4 «DV (для Flex) с 6 5/8» внутри

Горизонтальная коаксиальная заглушка DV (для Flex), 4 дюйма, 6 5/8 дюйма, используется при установке вентиляции. Разработан так, чтобы максимально упростить сборку из имеющихся прямых вентиляционных отверстий. Это блочная коаксиальная система вентиляции, предназначенная для использования с прямыми газовыми или пропановыми печами, обогревателями и каминами. Поставляется с заглушкой для сильного ветра, винтами и герметиком.Эта деталь имеет плотные внутренние соединения, обеспечивающие превосходную производительность, без использования прокладок или герметиков. Все черные трубы, концы труб и изгибы имеют гладкие швы наружных стен, сваренные лазерной сваркой. Низкопрофильные замки и отсутствие каймы и бусинок позволяют красивому изделию элегантно смотреться в любом интерьере. Ограниченная пожизненная гарантия.

Характеристики продукта:

• Внутренний диаметр 4 дюйма с внешним диаметром 6 5/8 дюйма
• Соединения с поворотным замком для надежной установки без креплений
• Полностью модульная конструкция с поворотным замком
• Предназначен для устройств, протестированных и включенных в список для использования с прямой вентиляцией
• Материал гибкой трубы: алюминий
• Характеристики внешних швов, сваренных лазерной сваркой
• Эффективность ветра, дождя и тепла проверена для безопасной и надежной работы
• Ограниченная пожизненная гарантия

ПРИМЕЧАНИЕ : Убедитесь, что ваш газовый камин DV или газовая плита DV допускает установку с гибкой трубкой.

Руководство по установке

Гарантия производителя

Продукция

NAPOLEON производится в соответствии со строгими стандартами всемирно признанного сертификата качества ISO 9001: 2008. Продукция NAPOLEON разработана из компонентов и материалов высочайшего качества, собранных обученными мастерами, которые очень гордятся своей работой. Узел горелки и клапана проверяется на герметичность и проходит испытательный пуск на станции проверки качества. Все устройство снова тщательно проверяется квалифицированным техником перед упаковкой, чтобы убедиться, что вы, заказчик, получаете качественный продукт, которого вы ожидаете от NAPOLEON.Следующие материалы и качество изготовления в вашем новом газовом приборе NAPOLEON гарантируют отсутствие дефектов в течение всего срока владения прибором. Сюда входят: камера сгорания, теплообменник, горелка из нержавеющей стали, поленья и угли phazer ™, камни, керамическое стекло (только термическое разрушение), позолоченные детали от потускнения, фарфоровые эмалированные компоненты и экструзионные элементы из алюминия. * Электрооборудование (110 В и милливольт) компоненты и изнашиваемые детали покрываются гарантией, и NAPOLEON предоставит запасные части бесплатно в течение первого года действия ограниченной гарантии.Сюда входят: нагнетатели, газовые клапаны, термовыключатели, переключатели, проводка, дистанционное управление, воспламенитель, прокладки и сборка пилота. * Работы, связанные с гарантийным ремонтом, оплачиваются бесплатно в течение первого года. Однако ремонтные работы требуют предварительного разрешения официального представителя компании. Затраты на оплату труда на счету NAPOLEON основаны на заранее установленном графике расценок, и любые ремонтные работы должны выполняться через авторизованного дилера NAPOLEON. * Конструкция моделей различается. Гарантия распространяется только на компоненты, включенные в ваш конкретный прибор.ПОЖИЗНЕННАЯ ОГРАНИЧЕННАЯ ГАРАНТИЯ ПРЕЗИДЕНТА НАПОЛЕОН ГАЗОВОЙ ПРИБОРЫ

Часто задаваемые вопросы в Leroy Hearth & Home

Следующая информация предназначена только для предоставления общих рекомендаций и не может рассматриваться как инструкции по установке или модификации. Всегда консультируйтесь со своими местными строительными нормами и инструкциями производителей по установке перед установкой, ремонтом или модификацией любого прибора источника тепла или вентиляционного устройства.

Ассоциация очага, патио и барбекю
рекомендует установку детектора угарного газа
со всеми изделиями с газовым очагом.

Вопросы по вентиляции газового прибора

B Вентиляционное отверстие (AKA Natural Vent)

В этом типе вентиляции камина используется экономичная труба «B-vent» для естественной вытяжки ( поднимается теплый воздух, ) дымохода.

• Использует комнатный воздух для горения, а выход воздуха заканчивается над линией крыши (как в топке).
• Более декоративный, более низкий КПД.
• Отсутствие зазора до горючих материалов.
• Относительно простой в установке, компактная глубина, но требует такой отделки, как камин и окантовка.
• Большие традиционные камины с чистым лицевым покрытием или циркуляционные модели.
• Идеально подходит для установки в любом месте дома, где можно установить B-vent.
• Меньше затрат, чем прямая вентиляция.
• Ассоциация очага, патио и барбекю рекомендует устанавливать детектор угарного газа со всеми газовыми очагами.
• Pro — экономичный
• Con — низкая эффективность

Без вентиляции

Газовый камин без вентиляции работает без дымохода, дымохода или вентиляционного отверстия, поэтому вы можете установить его где угодно.Они работают на природном газе или пропане, и для большинства моделей не требуется электричество. Выбирайте из газовых каминов без вентиляции, печей, каминных топок и газовых дров. Современные безвентиляционные газовые камины:

• недороги и имеют низкие эксплуатационные расходы
• энергоэффективны на 99 процентов и согревают при отключениях электроэнергии
• сертифицированы по конструкции в соответствии с последними национальными стандартами безопасности (ANSI Z21.11.2)
• не превышает 40000 БТЕ / час тепловой мощности
• и будут служить источником удовольствия на долгие годы.
• Pro — Гибкие установки
• Con — NYS рекомендует 4 часа в день

Прямая вентиляция?

Прямая вентиляция камина использует систему коаксиальных труб (маленькая труба в большой трубе) и втягивает воздух для горения снаружи через внешнюю трубу.

• Внутренняя труба для отвода выхлопных газов.
• Может выходить либо сверху, либо сзади, для универсальности установки.
• Может выходить горизонтально через внешнюю стену или вертикально через крышу — дымоход не требуется!
• Идеально для теплого и эффективного обогрева холодного помещения.
• Большинство из них сертифицировано как газовая настенная печь для максимальной эффективности.
• Отсутствие зазора до горючих материалов.
• Удобен в установке, имеет компактную глубину, но требует такой отделки, как камин и окантовка.
• Подходит для домов с хорошей изоляцией или домов без дымохода.
• Всегда имейте закрытый фасад.
• Лучший выбор для новых, более герметичных домов.
• КПД

Что такое погоня?

Деревянная конструкция, построенная вокруг камина или вентиляционной трубы для защиты от погодных условий и обеспечения надлежащего отвода дымовых газов.

Могу ли я использовать газовые поленья в печи? …камин? … угольный камин?

Газовые вентилируемые поленья можно использовать только в дровяном камине. Угольный камин слишком неглубокий. Вентилируемые газовые поленья не рекомендуются для печи из соображений безопасности.

Вопросы по дистанционному управлению

Могу ли я использовать имеющийся настенный выключатель или термостат для управления камином?

Нет. Вы должны использовать пульт, который предназначен для поленьев или каминов с переменной высотой и низким значением.

Что такое клапан высокого-низкого уровня?

Вы сможете увеличивать и уменьшать высоту пламени с помощью пульта дистанционного управления или клапана. Пульты дистанционного управления регулируются как вкл. / Выкл., Так и с термостатическим управлением.

Стоит ли покупать пульт дистанционного управления с газовыми журналами без вентиляции?

Да. Мы предлагаем вам приобрести пульт для удобства работы. Агрегаты, которые изменяют высоту пламени, также имеют тенденцию служить дольше, чем те, которые этого не делают.

Вопросы преобразования

Могу ли я перевести свой газовый продукт без вентиляции на другое топливо?

№Согласно национальному кодексу, вы не можете конвертировать никакие продукты без вентиляции.

Могу ли я перевести свой газовый продукт без вентиляции на другое топливо?

Да. Вы можете преобразовать природный пропан в пропан и пропан в природный, но в большинстве случаев вам необходимо купить новый клапан. Ваш производитель может предоставить инструкции по преобразованию.

Трубопроводы, заслонки и вопросы дымохода

Насколько я могу закрыть свою заслонку с вентилируемыми газовыми бревнами во время использования?

Вы не можете закрыть заслонку, если газовые поленья горят.

Как я могу закрыть мою заслонку газовыми балками без вентиляции?

Мы рекомендуем вам закрыть заслонку как можно плотнее и приобрести заслонку Lock-Top, которая герметизирует верх дымохода.

При наличии вставки для прямой вентиляции нужно ли перенапрягать дымоход?

Нет, вам не нужно перестраивать линию в соответствии со спецификациями сжигания древесины, но вы должны использовать трубы, рекомендованные производителем, которые выходят через существующий дымоход.

Насколько высоко над крышей должен выходить дымоход?

Минимальное расстояние для дерева должно быть 3 фута над чем-либо в пределах 10 футов.Для прямой вентиляции он должен быть на 18 дюймов выше всего в пределах 10 футов.

Какой трубопровод использовать при прямом вентилировании или сжигании древесины?

Необходимо использовать одобренные производителем трубы и рекомендованную вентиляционную систему.

Могу ли я использовать другой трубопровод, если я не могу найти оригинального производителя?

Нет. Если вы используете трубы другого производителя, и это создает проблемы в вашем доме; например, повреждение в результате пожара или дыма, никакая страховая компания не застрахует вас.Вы также аннулируете гарантию, и инспекторы ее не утвердят.

Условия

Чем отличается вкладыш от газовых журналов?

Вставка обычно представляет собой большую металлическую коробку, которая вставляется в проем дровяного камина, чтобы повысить его эффективность и улучшить внешний вид. Комплекты газовых бревен предназначены для подключения к газовой линии, чтобы имитировать вид деревянных бревен в существующем камине.

Что такое вставка?

Вставки предназначены для улучшения работы и внешнего вида существующего дровяного камина, как каменного, так и заводского изготовления.Каминная топка, классифицируемая в первую очередь по типу топлива, сжигаемого для работы (природный газ, пропан, сертифицированная EPA древесина, пеллеты и уголь), устанавливается в существующий дровяной камин. Каминные топки изготовлены из чугуна или стали и имеют самоочищающиеся стеклянные двери, которые позволяют видеть танцующее пламя огня, в то время как изолированные двери остаются закрытыми, что делает огонь более эффективным. Многие производители также увеличивают эффективность каминных топок, предлагая самые современные функции, такие как вентиляторы и термостатические регуляторы (в зависимости от топлива).

Чем отличается топка от камина?

Вставка предназначена для установки в существующую кладку или заводской камин. камин предназначен для установки там, где нет камина.

Что такое нулевой зазор?

Камин с нулевым зазором — это камин заводского изготовления, конструкция которого позволяет безопасно размещать его рядом с горючими материалами.

В чем разница между природным газом и пропаном?

Природный газ является более легким газом, и его требуется вдвое больше, чтобы получить такой же рейтинг в БТЕ, как у пропана.Сжиженный пропан содержит 2500 БТЕ на кубический фут, природный газ содержит 1000 БТЕ на кубический фут. Кроме того, природный газ поступает в ваш дом по трубопроводу от местного поставщика. Пропан хранится в баке.

Какие два вида газовых журналов?

Два вида бревен с вентилируемыми и без вентиляционных отверстий. В пределах этих двух типов существует три вида материалов, используемых для создания бревен: формованный огнеупорный цемент, экструдированная керамическая глина и формованные керамические волокна.В дополнение к бревнам, каждый комплект бревен обычно включает решетку и систему горелок. Цементные бревна лучше всего подходят для вентилируемых агрегатов. Экструдированные бревна дешевле, но выглядят как спагетти. Формованная керамика более реалистична и лучше всего не требует вентиляции.

Все о каминах с прямой вентиляцией

Что такое камины с прямой вентиляцией

Камины с прямой вентиляцией — отличный выбор для комнат, в которых
кладка камина нецелесообразна и не возможна.Прямая вентиляция
Газовый камин также отлично подходит для тех домовладельцев, которые хотят мгновенного тепла.
без беспорядка и обслуживания, которые связаны с сжиганием дров.
Для использования камина с прямым выпуском газа не требуется каменная кладка.
дымоход или кирпичный камин и требует очень мало трубы для установки.
Камины с прямой вентиляцией могут вентилироваться горизонтально через наружную
стены или вертикально через крышу и минимизируют потери тепла через
дымоход. Камины

Direct Vent имитируют настоящий дровяной огонь с реалистичными
керамические или огнеупорные бревна, раскаленная тлеющая кровать и яркие танцы
пламя.Камины с прямым сбросом газа будут поставляться с заводской установкой.
газовые журналы, что не могут быть изменены или изменены каким-либо образом .
Газовый камин с прямой вентиляцией экономит место, позволяя размещать мебель.
расположены с обеих сторон, так как тепло излучается спереди
блок, и их также можно врезать в стену, что делает их популярным вариантом
для кондоминиумов и квартир.

Как работает газовый камин с прямой вентиляцией

Газовый камин с прямой вентиляцией не требует дымохода
и может выходить горизонтально через боковую стенку или вертикально через крышу.Камины с прямой вентиляцией имеют полностью закрытую камеру, которая чрезвычайно
эффективный, всасывающий воздух для горения снаружи и вытесняющий
газы также наружу. Камины с прямой вентиляцией имеют пористую переднюю панель.
стеклянный кожух, позволяющий лучистому теплу проникать в комнату. Прямой
Вентиляционные камины способны обогревать комнату, не забирая в ней кислород.
или нагретого воздуха, который он обеспечивает, в то же время сохраняя его свободным от
пары и горючие материалы, такие как зола и угли.

Вентиляционная труба для камина с прямым отводом воздуха

Камины с прямой вентиляцией используют

Дымоходная труба Direct Vent Pro представляет собой сборную коаксиальную вентиляционную трубу.
система, предназначенная для использования с прямыми газовыми или пропановыми плитами, нагревателями,
и камины. Дымоход Direct Vent — это двустенный дымоход.
система с алюминиевой внутренней стенкой и внешней оцинковкой, сваренной с помощью лазерной сварки.
стена. Дымоход Direct Vent проходит через отверстие в стене позади
агрегат или через крышу над ним.Внешняя труба всасывает воздух
снаружи, чтобы создать горение для сжигания газа, в то время как
внутренняя труба выводит отходы наружу.

Камины с прямой вентиляцией

Газовые камины становятся все более популярными по сравнению с дровяными каминами благодаря своему удобству, низкой стоимости и простоте эксплуатации. Газовые камины обеспечивают мгновенное нагревание, которое можно легко запустить и управлять одним нажатием кнопки.

Купить сейчас

Direct Vent Pro разработан с учетом передового опыта, инноваций,
и стиль и указывается исключительно почти на каждой крупной плите и
производитель каминов в США и Канаде.Возможности Direct Vent Pro
герметичные внутренние соединения для превосходной производительности без прокладок и герметиков
требуется (если это не указано производителем прибора). Dura Vent
Pro отличается низкопрофильными замками и без подгибов и бусинок для красивого
изделие, которое элегантно смотрится в любом интерьере.

Прямая вентиляция считается безопасной системой, поскольку
воздух изнутри не используется для горения, и все отходы попадают в
за пределами. Оба эти действия снижают риск накопления окиси углерода.
внутри дома.

Стили камина с прямой вентиляцией

Камины с прямой вентиляцией доступны в различных стилях.
с различными комплектами и отделкой. Хотите ли вы запечатлеть подлинность
настоящего каменного камина или спроектируйте камин, полный
современный стиль, газовые камины с прямой вентиляцией могут воплотить ваше видение в
жизнь.

Некоторые камины с прямым выпуском газа спроектированы
выглядеть как настоящий каменный камин для тех, кто хочет традиционного,
настоящий опыт у камина без беспорядка и обслуживания
что сопровождает сжигание дров.Некоторые камины с прямой вентиляцией бывают
с кирпичными панелями и др. даже включают каминную полку для
истинный внешний вид кладки.

Камины с прямой вентиляцией также доступны в
модели, которые сжигают аксессуары, кроме газовых поленьев. Например, Наполеон
предлагает широкий выбор каминов с прямой вентиляцией, которые создают спокойную и уютную атмосферу.
успокаивающая атмосфера с уникальными узорами пламени и современными современными
конструкции. Эти современные камины с прямой вентиляцией демонстрируют изящное пламя.
узоры, которые возвышаются над керамической чашей, полной гладких речных камней
или стеклянные угли.

Камины

с прямой вентиляцией также доступны в
открытые модели и модели полуострова, которые предлагают несколько видов огня.
Предлагаем установку полуостровных и открытых каминов с прямой вентиляцией.
возможности, которые практически безграничны и будут в центре внимания
комнаты независимо от того, где вы решите их установить.

Большинство каминов с прямой вентиляцией можно установить практически в любом помещении, включая
в спальне, ванной и даже в передвижных домах.Прямой сброс газа
Камины также можно устанавливать между комнатами и в углах, где
используется меньше места.

Большинство моделей с прямой вентиляцией
способны обеспечить больший приток тепла за счет добавления воздуходувки к
их так теплый воздух циркулирует по всему дому независимо от того, где
они есть. Обязательно проверьте свои местные коды перед установкой
Камин с прямой вентиляцией в спальне, ванной или передвижном доме.

Камины с прямой вентиляцией предлагают домовладельцам много преимуществ.Они
низкие эксплуатационные расходы, универсальный вариант отопления дома, в котором представлены все
красота и атмосфера настоящего дровяного огня безо всяких трудностей
работы, затраты на установку, беспорядок и обслуживание сжигания натурального дерева.

Благодаря передовым технологиям и тому факту, что они
не используйте комнатный воздух для горения, камины с прямой вентиляцией работают с
КПД до 60-70 процентов. Камины с прямой вентиляцией не изменят
качество воздуха в помещении, потому что воздух для горения забирается извне
дома и 100 процентов побочных продуктов сгорания выбрасываются в
за пределами.

Сделайте свою жизнь проще.
Независимо от того, являетесь ли вы владельцем дома, арендатором или владельцем бизнеса, вам понравится
мгновенное тепло, захватывающее представление пламени, теплое сияние и прикосновение
атмосферы, которую создает камин с прямой вентиляцией.

ICC EXCEL DIRECT VENT PIPE COAXIAL TO COLINEAR APPLIANCE ADAPTER CAA (4 «I.D.

Позволяет использовать гибкие вентиляционные отверстия в дымоходе из каменной кладки.

Технические характеристики

* Все размеры указаны в дюймах

ПРИМЕЧАНИЕ: Следующая информация предоставлена, чтобы помочь вам в
выбор компонентов дымохода, необходимых для вашей установки.это
предназначен только для ознакомления. Это не установка
инструкции.

Установка прямо / вверх и вниз: Это
наиболее распространенный тип установки с прямой вентиляцией. Использование необязательного
накладное кольцо (TM-TR) зависит от того, будет ли вентиляция
видимый. При использовании со настенным наперстком декоративное кольцо чисто
декоративный.

Прямая установка: Прямая установка
при установке у вас есть выбор поддержки.Для ясного взгляда на
потолка, потолочную опору (TM-CS) можно использовать с декоративным кольцом
(TM-TR). Круглые и квадратные опоры лучше всего подходят для больших пробегов и
скатные потолки, в них есть собственная чистовая отделка.

Установка дымохода в каменную кладку: Установка прямого
вентиляция камина или печи в существующий дымоход из каменной кладки требует
переходник при этом позволяет подключить к плите две гибкие трубы.
Специальная планка и крышка обеспечивают чистую установку в верхней части
дымоход.

Изображения

Инструкции по установке PDF скачать

* В соответствии с техническими характеристиками газового прибора в его руководстве по эксплуатации

EXCELDirect был протестирован и внесен в список:

• UL 2112 от Underwriters Laboratory (Листинг № Mh400439)
• ANSI Z21 / CSA для устройств с прямым выпуском газа и Стандарты UL 2112 от INTERTEK Testing Services (Листинг № 5965)

Приложения

EXCELDirect — сертифицированная система вентиляции, предназначенная для использования только с сертифицированными газовыми приборами с прямым выпуском воздуха

Допуск для горючих материалов

В соответствии с техническими характеристиками газового прибора, содержащимися в его руководстве по эксплуатации.

ОГРАНИЧЕННАЯ ПОЖИЗНЕННАЯ ГАРАНТИЯ ICC EXCELDirect Venting System

ICC гарантирует, что ее компоненты системы вентиляции EXCELDirect будут бесплатными.
от функционального отказа из-за дефектов материала или изготовления, как
до тех пор, пока исходный потребитель владеет вентиляционной системой. Эта гарантия
предусматривает замену любых компонентов вентиляции, вышедших из строя в результате
нормального использования на бытовом приборе. Эта гарантия не распространяется
повреждение дымом или повреждение здания в результате пожара в дымоходе или неправильного использования
продукта.

Никакие претензии по данной гарантии не будут удовлетворены, если ICC не уведомлена.
потенциальной претензии и получает возможность получить одну из
агенты проверяют вентиляционную систему перед заменой.

ICC несет ответственность только за ремонт или замену любого вентиляционного отверстия.
признаны дефектными по данной гарантии. Ни при каких обстоятельствах ICC не может быть
несет ответственность за любой случайный или косвенный ущерб, вызванный дефектами
в системе вентиляции EXCELDirect.

В течение первых пяти лет гарантии ICC предоставит
замена вентиляционных отверстий бесплатно.Во время баланса
гарантии, ICC обеспечит замену вентиляционных отверстий на 50% длины
текущая розничная цена на момент обращения по гарантии.

ICC не несет ответственности за любой труд, необходимый для
удаление или замена системы EXCELDirect, замененной в соответствии с настоящим
гарантия.

Данная система вентиляции предназначена для вентиляции жилых помещений, работающих на газе.
Выпускные газовые приборы, сертифицированные для использования с EXCELDirect
система вентиляции.Гарантия недействительна, если система вентиляции используется в
приложение, для которого он не предназначен.

Система вентиляции EXCELDirect должна быть установлена ​​в соответствии с
Инструкции по установке прилагаются к каждой системе на момент
покупка. Если у вас нет набора инструкций по установке, они
доступны бесплатно по запросу. Гарантия недействительна, если вентиляция
система не установлена ​​согласно инструкции по установке.

Настоящая гарантия не может быть расширена или изменена нашими агентами или
представители.Настоящая гарантия заменяет все другие явные
гарантии любого рода.

Продукты с прямым сбросом, с отводом B и без газа

Описание

Прямая вентиляция Устройства , вопреки распространенному мнению, не являются приборами, которые просто «выходят прямо из стены». Прямая вентиляция означает, что прибор забирает воздух для горения снаружи, а не из помещения, и делает это через вентиляционную систему. Тем не менее, одна из лучших особенностей этих устройств с прямым вентилированием — это то, что они действительно могут вентилироваться прямо через стену.Установка через стену является доступной, поскольку не требует большого количества вентиляции, как того требует установка через крышу. Кроме того, их, как правило, легче установить, поскольку они не требуют взбираться на крышу и устанавливать вентиляционную крышку. Еще одно большое преимущество печей и каминов с прямой вентиляцией заключается в том, что они забирают воздух для горения извне, истощая комнату. кислорода не проблема. Впоследствии устройства с прямой вентиляцией могут быть установлены в «замкнутых пространствах», где устройства с естественной вентиляцией, забирающие воздух для горения изнутри комнаты, не могут.Существует два основных типа прямого выпуска: коаксиальный и коллинейный. Коаксиальный означает, что внутри трубы находится труба, а коаксиальное вентиляционное отверстие чаще всего используется с газовыми плитами и каминами при установке через стену или крышу. Коллинеарное вентиляционное отверстие используется при установке газовой каминной топки в существующие камины, потому что они гибкие и могут легко опускаться в дымоход и проходить вокруг дымовых полок. Иногда коллинейная прямая вентиляция используется в сочетании с коаксиальной прямой вентиляцией при установке газовой плиты в существующий дымоход, хотя это, как правило, немного дороже.К счастью, у нас есть газовые плиты B-Vent, которые можно легко и недорого установить в дымоходы с помощью доступных одностенных алюминиевых вкладышей B-vent.

Приборы B-Vent — это приборы с естественной тягой, которые забирают воздух для горения из жилого помещения. Если у вас есть дымоход, и ваш прибор не устанавливается в замкнутом пространстве или каким-либо иным образом не соответствует спецификациям производителя, газовые приборы B-vent являются отличной альтернативой устройствам с прямой вентиляцией, так как вентиляция обычно стоит четверть от вдвое меньше, чем прямая вентиляция, и во многих случаях печи с В-вентиляцией более эффективны и предлагают большую тепловую мощность.Многие клиенты, которые всю жизнь топили дровяные печи, но хотят перейти к простоте использования газовых плит, выбирают газовые плиты B-Vent, такие как Jotul GF 300 BV Allagash или Jotul GF 400 BV Sebago. Эти печи выглядят так же, как их аналоги с прямой вентиляцией, но могут быть установлены с использованием алюминиевых B-образных вентиляционных отверстий вместо прямой вентиляционной трубы, а в случае Sebago они более эффективны и предлагают большую тепловую мощность, чем их аналоги с прямой вентиляцией.

Vent Free Устройства просто выпускают воздух прямо в комнату и должны быть специально разработаны для этой цели.Вы никогда не сможете просто выпустить в комнату прямую или прямую вентиляцию. Бытовые приборы без вентиляции являются одними из самых сложных в установке с точки зрения строительных норм и правил, поэтому постарайтесь убедиться, что их можно установить в нужном вам месте. Кроме того, поскольку побочным продуктом сгорания газа является водяной пар, устройство без вентиляции выделяет значительное количество водяного пара в дом, что может быть проблематичным. Необходимо соблюдать осторожность, чтобы обеспечить надлежащее обслуживание вашего прибора без вентиляции, чтобы гарантировать правильное горение, поскольку окись углерода является побочным продуктом неполного сгорания.В Mazzeo’s мы, как правило, не продаем газовые продукты без вентиляции, и большинство продуктовых линейок, которые мы продаем, больше не производят продукты без вентиляции. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Патенты и заявки на патенты на секции дымохода или дымохода с осевым соединением (класс 454/47)

Номер патента: 7798891

Резюме: Вентиляционное устройство включает в себя выступающий элемент с основанием выступа и сопрягаемый элемент гнезда с основанием гнезда, а также первый и второй каналы, сообщающиеся по текучей среде с устройством для вентиляции выбросов вдоль пути потока выбросов.Основание выступа входит в зацепление с первым из них, а основание гнезда входит в зацепление с соответствующим другим из первого и второго каналов. Элементы проецирования и сокета имеют конфигурации по умолчанию. Выступающий элемент может перемещаться из конфигурации по умолчанию в отклоненную конфигурацию и смещаться для возврата из нее. Первый и второй каналы могут перемещаться между скользящей и заблокированной конфигурациями. В раздвижной конфигурации выступающие элементы и элементы гнезда прилегают друг к другу, а выступающий элемент удален из конфигурации по умолчанию.В заблокированной конфигурации выступающий элемент находится в конфигурации по умолчанию и прикреплен к гнезду, так что второй канал надежно входит в первый канал.

Тип:
Грант

Подано:
25 января 2008 г.

Дата патента:
21 сентября 2010 г.

Цессионарий:
Товарищество с ограниченной ответственностью «Дон Парк»

Изобретателей:

Бернард Франклин Стабберт, Джеральд Д.
