Оптоволокно или витая пара — что лучше

Содержание страницы

• 1 Отличие оптоволокна от витой пары
• 2 Основные недостатки у оптоволокна и витой пары
• 3 Витая пара и оптоволокно в чем разница

Интернет-провайдеры при прокладке коммуникационных сетей используют как оптоволоконные кабеля, так и витые пары. Они отличаются друг от друга и это напрямую влияет на качество передачи данных.

Отличие оптоволокна от витой пары

Если провайдер предлагает на выбор кабель — витую пару или оптоволокно, стоит изучить их основную характеристику, чтобы понять, что лучше использовать для проведения интернета.

Характеристика оптоволоконного кабеля

Этот кабель передает информацию с помощью света и отличается от основных проводов. Его сердцевину составляют от одного до несколько сотен оптических волокон. По ним движутся короткие световые импульсы, которые передает лазер, а считывает специальный приемник.

Особенности оптоволоконного кабеля:

• Скорость передачи данных одна из самых высоких от 500 до 1000 Мбит в сек. Это позволяет быстро получать информацию, грузить за несколько минут тяжелые файлы до 10 Гб без потери высокого качества.
• В составе провода отсутствует металл, поэтому на него не влияют электрические или электромагнитные волны. Также не воздействуют импульсы от других станций по передаче интернет и радиосигналов.
• Отличная гидроизоляция и защитный верхний слой предохраняют от перепадов температуры. Кабель прекрасно передает данные при -50 и +50°С.
• Кабель предназначен для прокладки коммуникаций на расстояния около 15 км без вреда для передачи импульса.

Проложенная коммуникация способна работать до 25 лет, при условии, что она защищена от механического воздействия.

Характеристика витой пары

Представляет собой обычный кабель, который переплетен определенным образом. Применение кабеля обусловлено следующим:

• Высокой передачей данных со скоростью от 100 Мбит в сек.
• Быстрой и легкой заменой любого участка провода. Простота обусловлена наличием стандартных коннекторов.
• Соединением двух устройств, находящихся в отдалении друг от друга. Расстояние в 300 метров между ними часто встречается в городских условиях.

Одним из главных преимуществ кабеля, из-за которого он выгодно отличается от оптоволокна, является его низкая стоимость.

Основные недостатки у оптоволокна и витой пары

У каждого кабеля есть свои недостатки, которые влияют на работу оборудования, скорость и качество передачи данных.

Витая пара и оптоволокно в чем разница

На бесперебойную и постоянную работу интернета могут влиять недостатки, которые есть у кабеля. Перед установкой коммуникативной системы, стоит с ними ознакомиться, чтобы сделать правильный выбор.

Недостатки оптоволоконного кабеля:

• Высокая стоимость. Она почти в 10 раз больше, чем у витой пары.
• Необходимость в дорогостоящем оборудовании. Оно требуется для монтажа коммуникаций.
• Чувствительность оптического кабеля к сильному изгибу, радиус которого не должен превышать 3 мм. Это создает некоторые трудности у мастера при монтаже, а полученное повреждение может прервать передачу импульсов.
• Вызов специалиста для устранения повреждения. Поиск причины и места поломки невозможно сделать самостоятельно.

Недостатки витой пары:

• Провод нельзя протянуть на большие расстояния.
• В его состав входит металл. При плохой погоде или нахождении рядом активных радиоприборов, могут возникать препятствия при передаче данных.

Перед тем, как сделать выбор в пользу оптоволокна или витой пары, стоит обратить внимание на условия их использования. Если требуется объединить в одну сеть несколько компьютеров, то лучше выбрать витую пару. Скорость передачи данных будет высокой, а замену поврежденного участка провода легко и быстро заменить. Для проведения интернета в населенных пунктах или подведения его к многоэтажкам больше подходит для оптоволокна. Дальнейшее возведение коммуникации в высотном здании осуществляют с переходом от оптоволокна к витой паре.

Два типа волокна имеют как недостатки, так и преимущества. В зависимости от места их использования выбирают более подходящий кабель. Заказать продукцию можно на нашем сайте по оптимальной стоимости.

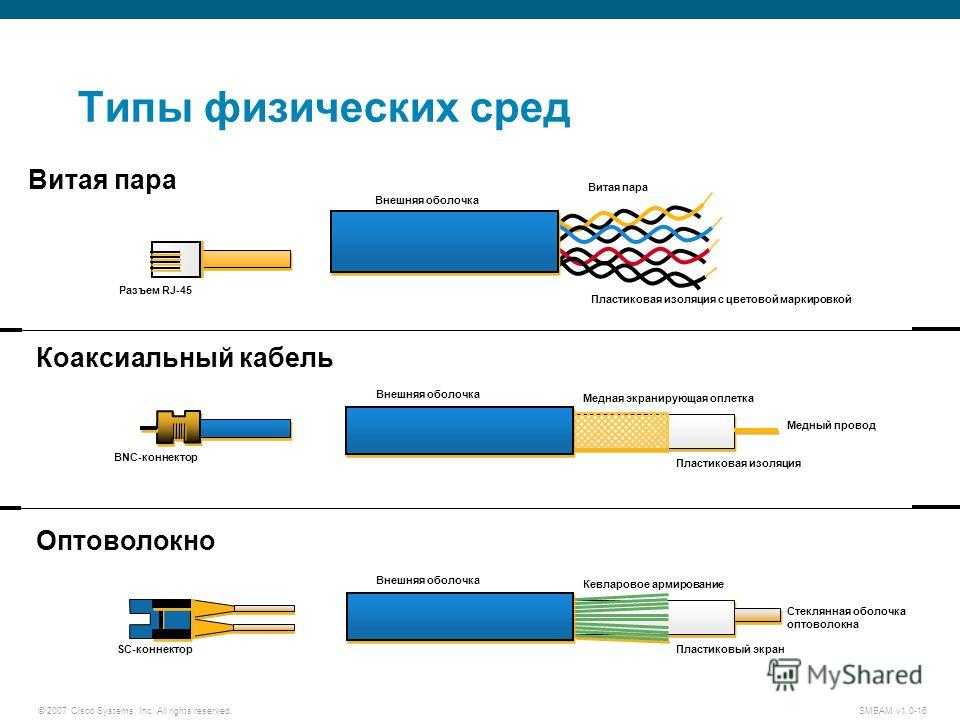

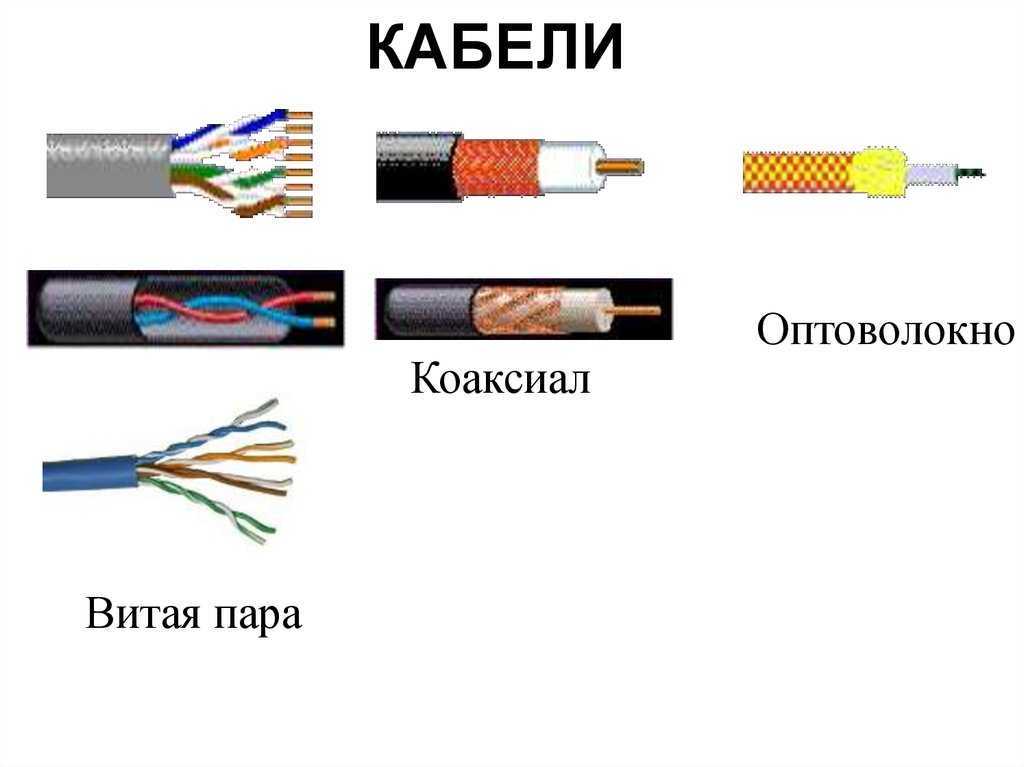

Коаксиальный, оптоволоконный и витая пара – сравнение кабелей

Сетевые характеристики определяются кабелями, использованными при прокладке. Шире прочих применяются коаксиальные, оптоволоконные кабели и витые пары. На каком варианте лучше остановиться?

Пропускная способность, скорость передачи данных, надежность – сетевые характеристики определяются кабелями, использованными при прокладке. Шире прочих применяются коаксиальные, оптоволоконные кабели и витые пары. На каком варианте лучше остановиться?

Коаксиальный кабель

Он сформирован центральной жилой, внешним диэлектрическим слоем и оплеткой из металла, разделяющей их. Классический вариант, обеспечивающий защиту от постороннего доступа, продуцирующий минимум электромагнитных помех, однако, достаточно дорогой, в сравнении с витой парой, из-за чего использующийся не слишком часто.

Коаксиальные кабели для прокладки сетей связи должны соответствовать одному из двух Ethernet-стандартов:

• 10BASE-5. Увеличенная толщина в половину дюйма. Допустима передача данных на большие дистанции, сигнала цифрового видео, спутникового TV;
• 10BASE-2. Компактный вариант, толщина – всего 0.2 дюйма, легкость упрощает монтаж, снижает нагрузку на несущие элементы, позволяет исключить потребность в армировании, усилении. Назначение – передача данных на короткие расстояния, организация кабельных телевизионных сетей.

Достоинства коаксиального кабеля таковы:

• Стойкость к внешним помехам, даже сильное электромагнитное излучение не приводит к снижению скорости передачи данных, сбоям сигнала;
• Высокая прочность, в конструкции используется металл и технологичные полимеры, выдерживающие атмосферные, механические нагрузки на разрыв, растяжение, скручивание;
• Удобство монтажа. Соединение с передающим, принимающим оборудованием обеспечивается соответствующими разъемами, установка которых не представляет сложностей.

Основной минус – ограничение по скорости, всего 10 мегабит в секунду, что не соответствует высокоскоростным стандартам. Кабель, как и разъемы для него, дороги, особенно, если сравнивать с витой парой, аналогичный отрезок которой обойдется вдвое, а то и втрое дешевле при сопоставимых эксплуатационных показателях.

Примеры коаксиального кабеля – https://lan-art.ru/catalog/televizionnoe-oborudovanie/koaksialnyy-kabel/.

Витая пара

Распространенное решение для организации компьютерных сетей, представленное множеством классов. Сформирована одной или комплексом попарно свитых жил, что обеспечивает стабильность, четкость сигнала. Материал проводящих жил – медь, толщина – около половины миллиметра. При производстве нередко используется капроновая нить, позволяющая с минимальными усилиями раскрыть внешнюю изоляцию без повреждения проводящих жил.

Изоляция выполнена из ПВХ или полипропилена, для эксплуатации при повышенной влажности рекомендованы аналоги с полипропиленовой оболочкой, выдерживающей продолжительный контакт с водой без поверхностных и структурных повреждений, потери эластичности и гибкости.

Фото: предоставлено lan-art.ru

По защите витые пары представлены несколькими классами:

• UTP. Экранирование отсутствует;
• SF-UTP. Экранирование медной и фольгированной прослойками;
• F-UTP. Стандартное общее экранирование фольгой;
• S-FTP. Наиболее прочный кабель, внешний экранирующий слой – медь, каждая пара дополнительно защищена фольгированной оболочкой.

Кабели классифицируются и по числу пар, находящихся в общей внешней оболочке. Для вычислительных сетей применяется, в основном, стандарт CAT5, предполагающий 4 пары, обеспечивающие, при совместной работе, скорость передачи данных до гигабита в секунду. Более ранние стандарты используются нечасто, например, пропускной способности CAT1 и CAT2 хватает только для телефонных сетей, а CAT3 – для локальных.

Преимущества витой пары над коаксиальным кабелем таковы:

• Легкость и небольшая толщина, что упрощает монтаж, позволяет оперативно провести ремонт;
• Использование универсальных разъемов (как правило, RJ-45), что также способствует облегчению, ускорению установки, обеспечивает возможность сопряжения с оборудованием;
• Невысокая цена, характерная и для самой пары, и для разъемов, необходимых для подключения к сетевому оборудованию;
• Стойкость к помехам;
• Множество вариантов, легко подобрать решение, сбалансированное по цене и эксплуатационным показателям.

Фото: предоставлено lan-art.ru

Недостатки – выраженное “затухание” сигнала при большой протяженности кабельной линии, а также уязвимость к атакам хакеров.

Примеры кабеля типа «Витая пара» – https://lan-art. ru/catalog/kabel-vitaya-para/.

“Оптика”

Оптоволокно – наиболее технологичный вид сетевого кабеля, использующий кардинально новый рабочий принцип. Передача сигнала ведется не электрическим, а световым потоком, дистанция исчисляется десятками, сотнями километров без затухания.

Кабель сформирован множеством тончайших волокон, проводящих свет. Скорость передачи информации на 100% соответствует наиболее жестким стандартам, достигает 10 гигабит в секунду и даже выше. Световой поток максимально устойчив к внешним помехам вне зависимости от характера, слой экранирования может быть довольно тонким, что уменьшает массу без вреда для стабильности работы.

Фото: предоставлено lan-art.ru

Конструкцию оптоволоконного кабеля можно сравнить с коаксиальным, но в центре находится не медная токопроводящая жила, а стекловолокно, внешний слой изоляции же сформирован непрозрачным полимером. Металлические оплетки используются только для повышения механической прочности, защиты стеклянного проводника от ударных нагрузок, давления, с точки зрения защиты от помех потребности в ней нет.

Оптика представлена двумя основными группами:

1. Одномодовая. Минимальный диаметр сердечника, пропускная способность ограничена одним сигналом. Назначение – организация сетей большой протяженности, благодаря незначительной дисперсии;
2. Многомодовая. Оптика ориентирована на передачу сразу нескольких сигналов, однако, коэффициент дисперсии достаточно высокий, из-за чего максимальная протяженность сети ограничена, составляет несколько сотен метров. Многомодовое оптоволокно подходит для обустройства локально-вычислительных, структурированных кабельных сетей в пределах одного крупного объекта, либо зданий, находящихся в непосредственной близости.

Преимущества оптики таковы:

• Высокая скорость передачи информации, 10 гигабит в секунду и более;
• Возможность прокладки протяженных сетей передачи данных;
• Компактность, минимальный вес;
• Защита от электромагнитного излучения.

Недостаток – сложность монтажа и высокая цена как самого кабеля, так и дополнительных деталей. Нужно строго учитывать максимальные радиусы изгиба, чтобы исключить не только механические повреждения, но и повышение дисперсии, негативно сказывающееся на скорости и стабильности сигнала. Соединение отрезков оптоволокна проводится по специальной технологии, сваркой и адаптерами, к процессу нужно привлекать специалистов, использующих профессиональное оборудование.

Примеры оптического кабеля – https://lan-art.ru/catalog/opticheskiy-kabel/.

И что в итоге?

Наиболее сбалансированный вариант – витая пара, гибкая, прочная, однако, уязвимая для помех и попыток несанкционированного доступа. Если к сети передачи данных предъявляются жесткие требования по надежности, пропускной способности, устойчивости к помехам, рациональнее выбрать оптоволокно. Изначально высокие расходы компенсируются долговечностью, минимальным профилактическим обслуживанием и стабильностью системы. Коаксиальный кабель уместен при передаче данных на небольшое расстояние без жестких требований по скорости, если акцент нужно сделать на прочности и устойчивости к помехам.

Разница между витой парой, коаксиальным кабелем и оптоволоконным кабелем

Главная | Компьютер | Разница между витой парой, коаксиальным кабелем и оптоволоконным кабелем

9 ноября 2022 г.

Витая пара, коаксиальный кабель и оптоволоконный кабель являются средствами связи . Основное различие между витой парой, коаксиальным кабелем и оптоволоконным кабелем заключается в том, что оптоволоконный кабель изготавливается из стеклянных или пластиковых волокон и используется для передачи данные на большие расстояния на высоких скоростях.

Витая пара состоит из двух скрученных вместе медных проводов и обычно используется в сетях Ethernet. Коаксиальный кабель состоит из медной проволоки, окруженной изоляционным материалом, и часто используется в сетях кабельного телевидения.

Кабели с витой парой

Кабели с витой парой являются неотъемлемой частью любого дома или офиса, поскольку они передают данные на высоких скоростях без каких-либо помех. Кабель с витой парой состоит из двух проводов, скрученных вместе, чтобы обеспечить проводимость между двумя концами провода.

Кабели с витой парой обычно используются в телефонных сетях, в компьютерных сетях и в передаче данных .

Коаксиальный кабель

Коаксиальный кабель представляет собой комбинацию оптоволокна и медного провода. Он широко используется в системах телевизионной передачи. Коаксиальный кабель состоит из трех частей: центрального проводника (или внутреннего проводника), изолятора и внешнего проводника.

Волоконная оптика

Волоконная оптика — это технология связи, использующая стеклянные волокна для передачи данных на большие расстояния с высокой скоростью. Эти кабели существуют с начала 19 века.00-х годов, но они не получили широкого распространения до 1980-х годов.

Волоконная оптика в настоящее время используется во многих отраслях, включая телекоммуникации, компьютерные сети и медицинское оборудование.

Витая пара, коаксиальный кабель и оптоволоконный кабель

Основные различия между витой парой, коаксиальным кабелем и оптоволоконным кабелем заключаются в следующем:

Витая пара	Волоконно-оптический кабель
Низкая пропускная способность.	Его пропускная способность очень высока.	Высокая пропускная способность.
Недорого.	Дороже витой пары.	Это очень дорого.
Поддерживает низкую скорость передачи данных.	Поддерживает высокую скорость передачи данных.	Поддерживает очень высокую скорость передачи данных.
На него влияет внешний магнитный материал.	На воздействие внешнего магнитного материала	На воздействие внешнего магнитного материала
Витая пара имеет низкую помехоустойчивость.	Коаксиальный кабель имеет более высокую помехозащищенность по сравнению с кабелем с витой парой.	Волоконно-оптический кабель имеет повышенную помехоустойчивость.
Простота установки.	Простота установки.	Непростая установка.
Низкое затухание	Очень высокое затухание.	Очень низкое затухание.

Разница между оптоволоконными, коаксиальными кабелями и кабелями с витой парой

от Lorena Moscalu | 6 сентября 2019 г. | Последние новости

Знаете ли вы разницу между наиболее распространенными типами кабелей связи? Мы говорим о волоконно-оптических, коаксиальных и витых кабелях, которые наиболее часто используются в современных сетях и оказывают большое влияние на возможности подключения, скорость передачи данных и общую безопасность.

В этой короткой статье мы рассмотрим каждый из них и обсудим основные отличия.

1.

Волоконно-оптические кабели

Волоконно-оптические кабели являются наиболее распространенным типом кабельной технологии передачи данных. Вместо использования импульсов электричества оптоволокно использует световые сигналы для передачи информации на значительно более высоких скоростях. Эти кабели обладают в 26 000 раз большей пропускной способностью, чем витые патч-корды и ф.о. защитный слой эффективно блокирует любые внешние помехи.

Волоконно-оптические кабели бывают многомодовыми и одномодовыми.

Одномодовые кабели предназначены для передачи света непосредственно по волокну. Это одна прядь стекловолокна диаметром 8,5-10 микрон. Поскольку у него один режим передачи, он будет распространяться на 1310 или 1550 нм.

Многомодовые патч-корды имеют больший диаметр, обычно 50-100 микрон для легкого несущего компонента. На средних расстояниях многомодовые волокна обеспечивают высокую пропускную способность на высоких скоростях. Световые волны рассредоточены по многочисленным путям или модам, поскольку они проходят через сердцевину кабеля, как правило, 850 или 1300 нм. В кабельных трассах длиннее 914,4 метра, множественные обрывы кабеля могут вызвать искажения на приемном конце, что приведет к нечеткой и частичной передаче данных. Многомодовые кабели считаются «домашним» волокном, так как они используются для локальной сети , например, их можно использовать в FTTH. Многомодовый может достигать скорости Ethernet до 100 Гбит/с.

2.

Коаксиальные кабели

Коаксиальные кабели имеют цельную медную жилу, по которой данные передаются с помощью электрических импульсов. По сравнению с витыми кабелями, коаксиальные патч-корды обладают в 80 раз большей пропускной способностью, они обеспечивают стабильную передачу данных и хорошую защиту от любых помех. Кроме того, они менее дороги по сравнению со стоимостью оптоволокна.

Коаксиальные кабели бывают двух типов: 75 Ом и 50 Ом. 75 Ом используются для передачи видеосигнала и для подключения к ним различных устройств, таких как видеомагнитофоны или DVD. 50 Ом предназначены для передачи данных в двусторонней системе связи. Они обычно используются для антенн GPS, систем сотовой связи, полицейских сканеров и других устройств.

3.

Кабели с витой парой

И последнее, но не менее важное: кабели с витой парой предназначены для снижения шума от внешних источников. Они состоят из двух изолированных проводов, скрученных вместе. Известно, что, несмотря на свою эффективность, патч-корды могут страдать от высокого затухания и меньшей пропускной способности.

Как и ранее упомянутые кабели, витая пара также бывает двух типов: экранированная и неэкранированная. Экранированная витая пара (или STP) покрыта оболочкой из фольги, которая предотвращает любые внешние помехи. Из-за высокой устойчивости к внешним воздействиям он часто используется для внешней прокладки кабелей.
