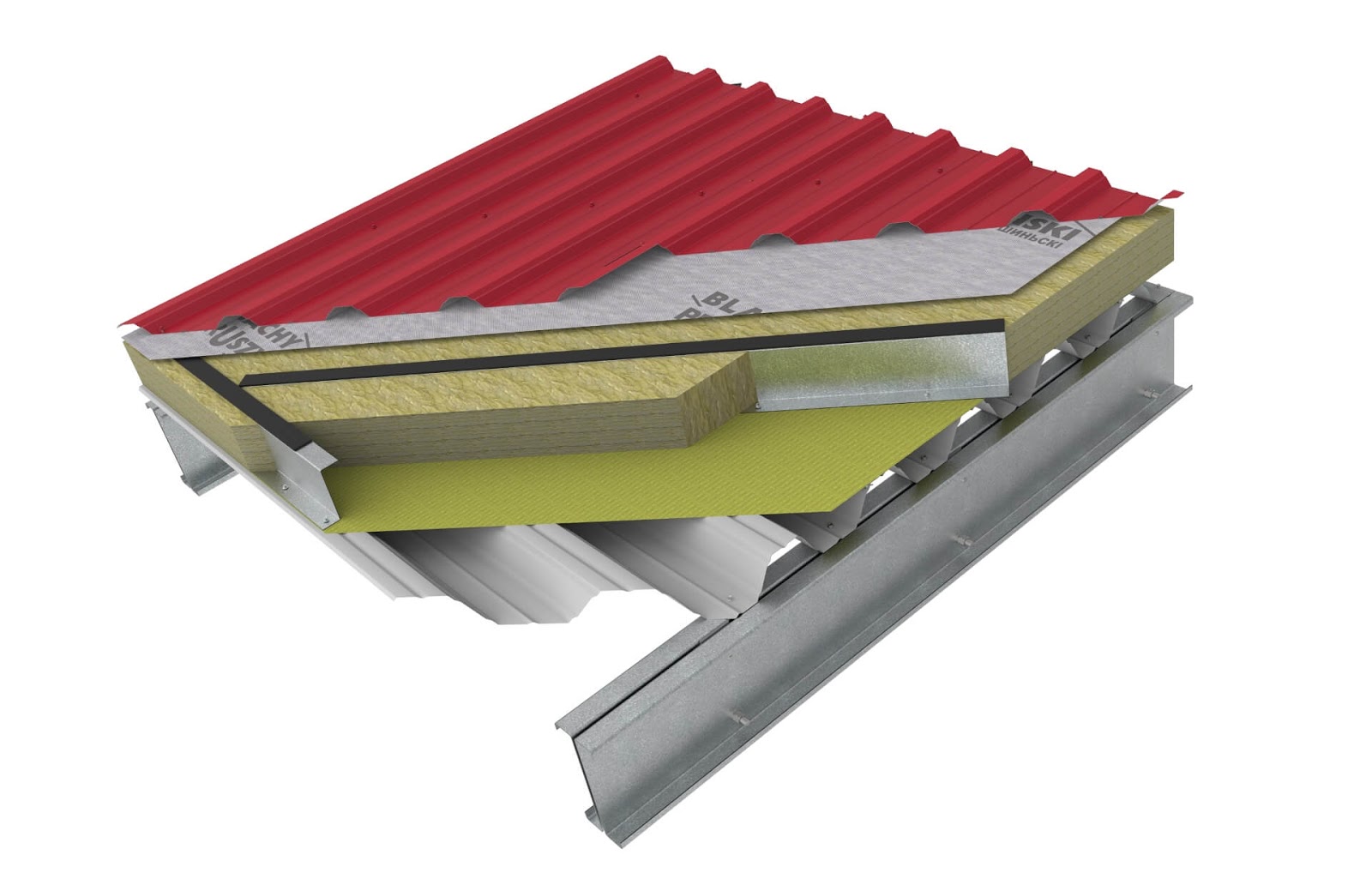

Пирог холодной кровли из профлиста по металлокаркасу: Кровельный пирог под профнастил: СНиП кровли

Содержание

Кровельный пирог под профнастил: СНиП кровли

На выбор материала для крыши, не важно, частного дома или промышленной постройки, обычно влияют многие факторы. И в первую очередь – бюджет, которым мы располагаем. Кроме того, следует всегда учитывать свои пожелания и четко уяснять – чего именно вы хотите, какой тип крыши желаете возвести. На то, как долго кровельный материал прослужит вам и будет защищать вашу крышу от внешних воздействий, во многом влияет качественно выполненный монтаж. А вот нормы, по которым он должен осуществляться, оговаривают нормативные положения СНиП кровли из профнастила. Именно здесь точно оговорены факторные условия, которые оказывают первоочередное влияние на то, в сторону какого материала для кровли будет произведен выбор– тип помещения, кровельная конструкция и финансовые возможности.

Профнастил

Содержание

  • 1 Немного о профнастиле
  • 2 Правильный пирог на кровле из профнастила
  • 3 Кровля и ее устройство
  • 4 Выбираем кровельные уклоны

Немного о профнастиле

Профнастил – достаточно популярный и востребованный материал, который применяется практически во всех сферах строительства – применяется как отделочный материал, как кровельное покрытие, этажей возведения отдельных построек и так далее. Изготавливаются его оцинковкой и холодной прокаткой металлических листов. Существует и классификация у данного материала. Обычно он маркируется буквами, которые означают, в какой именно сфере применяется тот или иной вид профнастила. Так, если материал промаркирован буквой «С», это означает, что его применяют во время работ со стенами, «Н» — с кровлей. А вот маркировка «НС» означает, что вы имеет дело с универсальным материалом, который можно применить по собственному усмотрению.

Внимание!!! Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее…

Также отличительными чертами материала является волновая высота, листовая толщина и общая жесткость полученной конструкции.

По предписаниям СНиП кровля из профнастила должна отвечать нескольким важным параметрам. Рассмотрим эти предписания и определим, какая же кровля считается идеальной.

Правильный пирог на кровле из профнастила

Итак, кровельные работы являются завершающим этапом оформления крыши из профнастила. До того, как заняться кровельным монтажом, предстоит проделать множество другой, не менее важной и ответственной работы. При этом все работы должны выполняться в строгой последовательности, нарушать которую ни в коем случае нельзя. Результатом этой работы становится кровельный пирог под профнастил. Обычно он состоит из основного покрытия, утеплителя и изолирующих мембран.

Каждый этот слой выполняет свои, особенно важные функции, поэтому подход к каждому из слоев непременно должен быть тщательным и индивидуальным. Если нарушить существующие правила и нормы, крыша никогда не будет правильно функционировать и выполнять своих прямых обязанностей. Таким кровлям не страшны ни влага, ни холод, они просто не будут проходить в помещение.

Кроме того, если неправильно уложить кровельный пирог по профлисту, здание в ближайшем будущем может и вовсе развалиться и обрушиться. Тогда все наши усилия пойдут насмарку.

Устройство кровли из профнастила

Важным и ответственным моментом в формировании кровельного пирога является его утепление и, соответственно, монтажные работы по укладке утеплителя. Именно на этом этапе неопытные строители допускают самые большие и фатальные ошибки.

В СНиПе четко оговорено, что устанавливать утеплитель следует четко в межстропильное пространство. Так, утеплитель призван удерживать внутреннюю температуру помещения, препятствует его охлаждению. Чтобы улучшить работу утеплителя, уменьшить поступающий воздух, его (утеплитель) обязательно накрывают противоветровыми барьерами. Материалом для такого барьера выступают рулонные материалы, которые не пропускают пар. Благодаря этому слою не будет образовываться конденсат, а, значит, эксплуатационный срок утеплителя, кровли и здания возрастает в разы.

Кровля и ее устройство

Большинство выбирают профнастил в качестве кровельного материала по двум основным причинам. Во-первых, этот материал дешевле других, предназначенных для данной цели. Во-вторых, его монтаж достаточно прост, поэтому его под силу выполнить даже не профессионалу.

Профнастил – один из самых неприхотливых материалов, у которого есть еще масса других преимуществ.

При внимательном изучении СНиПа вы непременно заметите, что особенное внимание уделено только слоям тепловой и шумовой изоляции, которые составляют кровельную систему из профнастила. Объяснение этому простое — остальные конструкционные элементы сооружать и оформлять не сложно, вы даже самостоятельно выполните всю работу, не прилагая при этом особых усилий.

Несколько выше мы уже говорили о том, как следует делать изоляцию, чтобы она была долговечной и эффективно работала. Но простой укладкой кровли поверх термоизоляции, увы, не обойтись. Конечно, особенно халатные строители умудряются именно так и поступать. Но тогда здание служит совершенно не долго, и уже в скором времени крыша приходит в негодность.

Особенности монтажа профнастила в зависимости от некоторых показателей

При нормальных же условиях, после того, как будет окончен монтаж изоляции, на нее устанавливается обрешетка и только после этого можно приступать к укладке кровли из профнастила. При условии, что вы кровельным материалом выбран профнастил, работа сводится к минимуму и значительно упрощается. Это обеспечивается большими листовыми габаритами, вследствие чего нужно намного меньше опорных балок.

Важно правильно и точно произвести расчет расстояния между поперечными и продольными балками. Оно рассчитывается на основании листовых размеров, при этом учитывается нахлест (около 10 см).

Для обрешетки подойдут бруски толщиной около 3 см. Такой размер позволяет выдерживать кровельный вес, и вес рабочих, которые занимаются монтажом крыши из профнастила.

Таблица минимального уклона кровли из профнастила

Не забывайте, что, собирая обрешетку, следует установить дополнительные ребра жесткости. Конечно, это условие не обязательное, но его лучше придерживаться. Такие ребра продлевают эксплуатационные сроки кровли.

Явное преимущество кровли из профнастила состоит в том, что такую конструкции не составит труда отремонтировать. Вы без труда при необходимости демонтируете лист профнастила и замените его новым. Также можно приварить небольшую заплатку кровельными горелками.

Определенных шаговых значений при монтаже кровельной обрешетки, которые бы были фиксированными, нет. Все зависит от того, кровлю с каким наклоном вы выбрали, а также от того, каким образом сконструированы стропила. Есть специальные расчетные таблицы, формулы, которые позволяют рассчитать все с точностью. С одной из них вы можете ознакомиться (см. Таблицу минимального уклона кровли из профнастила).

Строя обрешетку и производя все необходимые расчеты, обязательно обратите внимание на следующий немаловажный момент. Между слоями изоляции и кровельным материалом обязательно должны быть зазоры!

Величина этого зазора не фиксирована. Однако обычно оставляют зазор, которым равняется балочной толщине обрешетки. Однако это не правило, и зазоры могут быть куда больше.

Кроме того, на зазорную величину может повлиять то, каким образом оформлен край крыши.

Так, если на кровельном пространстве, у краев, есть дополнительные конструкции (к примеру, вы установили или планируете установить снегозадержатели, водостоки и так далее), то вполне достаточно. Чтобы зазорная величина была равной балочной толщине (примерно 3 см).Кроме того, вы можете оставить зазоры, равные высоте этих самых дополнительных конструкций.

Советуем прочитать: снегозадержатель для профнастила

Уклон крыши и выбор кровельного покрытия

Выбираем кровельные уклоны

Уже отмечалось, что кровельный материал напрямую может зависеть от того, насколько большой (или маленький) уклон имеет кровля здания. Определение здесь происходит силой тяжести, также соблюдением эксплуатационных условий, способностями того или иного материала противостоять погодным условиям. В этом случае, конечно, лучше всего обзавестись именно профнастилом.

Считается, что идеальный кровельный уклон составляет 20 градусов.

Но крыши под копирку не делаются. Именно поэтому существует таблица минимальных уклонов, которую следует всегда использовать при возведении кровли.

Благодаря своим характеристикам, профнастил возможно применять для кровель, уклон которых равняется 7 градусов. Однако, согласно строительным нормам, поэтому уклон кровли из профнастила допустим только для крыш производственных и хозяйственных помещений. Если же строение предполагает, что в нем будут проживать, градус уклона должен быть не менее 10.

Многие недоумевают – на чем же может отразиться и как влияет уклон на кровлях? При монтаже кровельный угол влияет на правила построения обрешетки. Так, СНиП говорит о том, что от уклона зависит величина нахлеста по длине материала. Минимальные углы предполагают, что обрешеточные шаги равняются 40 см, средние углы – от 5 до 100 см. Если наклонный угол равен 20 градусам, то обрешеточный шаг можно выбирать в районе от 300 до 650 мм.

Учитывая условия СНиП и умело применяя все вышеприведенные цифры, вы непременно добьетесь того, чтобы качество кровельных перекрытий из профнастила было максимальным, а срок эксплуатации — долговечнее!

КАК МОНТИРОВАТЬ УТЕПЛИТЕЛЬ НА ВЕРТИКАЛЬНЫХ ПОВЕРХНОСТЯХ ФУНДАМЕНТА – советы от ТехноНИКОЛЬ в Шымкенте


Утеплять фундамент необходимо как в жилых, так и в промышленных зданиях. При правильно организованной теплоизоляции сокращаются расходы на отопление, формируется комфортный микроклимат внутри помещений, на поверхности фундамента не образуется конденсат. Кроме того, это обеспечивает для гидроизоляции и несущих конструкций стабильные условия для работы, благодаря чему увеличивается срок службы всего здания.

Как выбрать утеплитель для фундамента


Одним из самых эффективных утеплителей для основания дома считается экструдированный пенополистирол. У него практически нулевое водопоглощение, повышенная прочность на сжатие, низкая теплопроводность и срок службы более 50 лет. Для утепления фундамента в промышленном и гражданском секторе используют XPS ТЕХНОНИКОЛЬ CARBON ECO и XPS ТЕХНОНИКОЛЬ CARBON PROF (прочность на сжатие не менее 250 кПа). Для мелкозаглубленных фундаментов подходит ТЕХНОПЛЕКС, с прочностью на сжатие 200 кПа. Этого достаточно, потому что условия легче условия эксплуатации и меньше давление грунта на фундамент.


Способы монтажа утеплителя на фундамент


Теплоизоляция укладывается на гидроизоляционное покрытие, которое категорически нельзя повреждать. По этой причине в подобных системах не используют фасадные крепежи (дюбели и гвозди).


Кроме того, на процесс монтажа влияет то, что работы с фундаментом ведутся в котловане. От дождя грунт вокруг превращается в грязь, а в сухую погоду постоянно пылит. Если в котловане мало места, там не получится развернуться с крупным инструментом, например, с горелкой.


Поэтому основные способы крепления утеплителя на фундамент следующие:

Приклеивание на мастику


Утеплитель приклеивается с помощью холодной (ТЕХНОНИКОЛЬ №27) или горячей мастики. С холодной мастикой все проще, это экономичный и простой способ без лишних затрат. В работе с горячей мастикой есть особенности. Ее сначала надо разогреть, что включает дополнительные энергозатраты, и при нагревании надо соблюсти температурный режим нанесения, потому что термостойкость полистирола составляют 80 градусов.


Для приклеивания на плиту полистирола мастика наносится шпателем в пяти-шести местах.


Крепление на подплавленную битумную рулонную гидроизоляцию


Гидроизоляция разогревается газовой горелкой до небольшого расплавления, после этого к ней прикладывают плиту утеплителя. Опасность этого способа в том, что можно перегреть гидроизоляционный слой, повредить его таким образом, и значительно снизить толщину. Также есть опасность задеть огнем уже установленные плиты утеплителя.

Фиксация на клей-пену


Зафиксировать плиты на фундаменте можно с помощью клей-пены. В начале работе надо увлажнить основание для полимеризации состава и лучшего сцепления его с поверхностью. Баллон перед применением необходимо встряхнуть и закрепить на пистолете. Далее клей-пена выдавливается из пистолета на утеплитель в виде полос, выдерживается около пяти минут для расширения, после чего плита прикладывается к стене. На утеплитель надо немного надавить до момента схватывания, но скорректировать положение можно еще в течение 15-ти минут.


В нашем интернет-магазине можно найти клей-пену от производителя ТЕХНОНИКОЛЬ Клей-пена ТЕХНОНИКОЛЬ 500 PROFESSIONAL.


На крепеж ТН № 1 и № 2


Повторим, что применять фасадный крепеж для монтажа утеплителя на фундамент нельзя, дабы не повредить гидроизоляционный слой. Для фиксации теплоизоляционных плит на фундамент разработан специальный крепеж ТН №1 и ТН №2. Это небольшие шипы из негорючего морозостойкого полиэтилена с плоской головкой, на которую нанесена клеящая основа. Шипы ввинчиваются в плиту в 5 точках и клеящей стороной фиксируются на гидроизоляции.



Большое разнообразие способов крепления утеплителя к фундаменту дает возможность выбрать наиболее удобный и подходящий для каждого строителя. Также на нашем сайте в разделе «Калькуляторы и готовые решения» можно посмотреть варианты систем для утепления фундамента и рассчитать примерную стоимость материалов, входящих в систему.

Статья 5. Как сделать отмостку с применением профилированной мембраны.

Отмостка – это элемент сопряжения здания с прилегающей территорией. Она отвечает за отведение от здания поверхностных вод (дождь, талый снег) и техногенных (краны в цоколе, поливочные шланги), за защиту от подтопления и локального вымывания грунта вокруг фундамента.

Статья 4. Грунтовка ГФ-021 – и швец, и жнец, и на дуде игрец

Как известно, изделия из металла, особенно из черного, под воздействием влаги и температур быстро ржавеют. И вопрос защиты от коррозии возникает у любого, кто сталкивался с монтажом металлоконструкций, будь то столб для забора или металлокаркас здания на 10 000 м2. Наиболее доступный способ защиты металла в данном случае – это обработка специальными грунтовками.

Статья 3. Советы профессионалов: Обслуживание плоских и скатных кровель


Своевременное обслуживание конструкций и инженерных сетей является залогом длительного срока эксплуатации без капитального ремонта, и к кровлям это требование относится в первую очередь.


В зависимости от вида покрытия подход к обслуживанию кровли может отличатся.

Статья 2. Советы профессионалов: Ремонт кровли гаража с помощью рулонных битумных и битумно-полимерных материалов


Надо отметить сразу, что в целом перечень работ по монтажу кровли гаража ничем не отличается от ремонта любой другой кровли с покрытием из рулонных битумных материалов, и нужно лишь соблюдать рекомендации производителя.


Чаще всего для кровли гаража выбирают бюджетные материалы, а для регулярного ремонта и латания используют обычный разогретый битум.

Статья 1. Советы профессионалов. Какой кровельный материал выбрать?

Вчера к нам пришел Клиент с просьбой помочь ему с выбором материала для кровли. Его дом расположен недалеко от моря, а климат обуславливает частые порывы ветра. Следовало подобрать покрытие с низкой парусностью, чтобы кровлю не унесло при сильных порывах ветра.

Статья 6. Выбор трубопровода для системы канализации

Наступила эра пластиковых трубопроводов, которые обеспечивают гладкую не зарастающую поверхность, малый вес, простоту монтажа, большую номенклатуру труб (по диаметру, по длине) и фасонных частей, приемлемую стоимость (как производства, так и монтажа). Перед современным потребителем встаёт другая задача – как выбрать из множества предложений марку трубопровода, которая максимально удовлетворяла бы по эксплуатационным характеристикам и стоимости?

Статья 7. Советы профессионалов: уДАЧНОЕ РЕШЕНИЕ ДЛЯ ПРИУСАДЕБНОГО УЧАСТКА. С примером расчета беседки.


При облагораживании приусадебного участка достаточно часто возникает вопрос выбора материала для дорожек и открытых площадок. Основное свойство, которым должно обладать покрытие, можно назвать устойчивость к эксплуатационным и атмосферным нагрузкам.


Обычно сложнее всего выбрать материал для следующих зон:


  • терраса, крыльцо, беседка;


  • пирс, площадка вокруг бассейна;

  • мангальная зона.

Статья 8. Советы профессионалов: Безопасные кровли. Выбираем снегозадержатели.


Большая часть нашей страны может похвастаться настоящей зимой с морозом и обильными снегопадами. Снег – это снеговики, снежные горки и конечно сугробы, которые наметает не только во дворе, но и на крыше. Для того, чтобы летящий с крыши сугроб не стал неожиданностью, необходимо предпринять меры предосторожности. Одним из таких способов можно назвать установку снегозадержателей.

Статья 9. Советы профессионалов: Рекогносцировка на скатной кровле. Разбираемся, что такое мауэрлат, шпренгель, кобылка и другие элементы.

Не только начинающему строителю, но и профессионалу бывает нелегко разобраться в счете на оплату материалов, спецификации или проекте при возведении скатной кровли. Непонятные для обывателя ендова, мауэрлат, кобылка, щипец, и другие незнакомые слова, могут поставить в ступор или посеять сомнения в искренности исполнителя заказа. Чтобы такого не происходило в статье собраны основные специальные понятия и определения.

Статья 10. Монтажная пена ТЕХНОНИКОЛЬ. Новый, но уже хорошо знакомый продукт


Без монтажной пены трудно представить себе установку ПВХ окон или монтаж межкомнатных дверей. Этот продукт прочно вошел в список товаров для строительства и ремонта и благодаря своим свойствам широко используется при монтажных работах.

Статья 11. Подбор крепежа для устройства мембранной кровли

Кровельный крепеж и его типоразмер в системе плоской кровли с покрытием из ПВХ-мембраны с механическим креплением является принципиально важным компонентом. Его задача – удержать в проектном положении весь кровельный пирог и сохранить его целостность.

Статья 12. Огонь, вода и LOGICPIR

PIR плиты от ТЕХНОНИКОЛЬ – это утеплитель нового поколения. Где применяется и чем отличается от каменной ваты и ЭППС, читаем в статье «Огонь, вода и PIR от ТЕХНОНИКОЛЬ».

Статья 13. Плоская кровля. Основные понятия, термины, определения

Плоские крыши более функциональны по сравнению со скатными и имеют свои разновидности и особенности в устройстве кровли. Статья познакомит вас с основными понятиями и даст общее понимание о видах плоской кровли.

Статья 14. Фасады. Архитектурные элементы. Варианты отделки.

Фасад – это «лицо» любого здания. Он несет на себе функцию не только эстетическую, но и защитную, и энергоэффективную: сохранение микроклимата в помещении – удерживает тепло в холодное время года и сохраняет прохладу в зной.

Статья 15. Утепленная шведская плита — решение 3 в 1.


Фундамент по типу «Утепленная шведская плита» — это выгодное решение: стройка только началась, а у вас уже есть готовый фундамент, добрая половина коммуникаций в т.ч. канализация, отопление, водопровод и основание под укладку ламината или плитки. Остается только возвести стены и крышу.

Статья 16. Французский шарм и скандинавская Надежность. Современные мансардные окна для крыши.

Почему мансардные окна называются именно мансардными,
чем отличаются от стандартных оконных конструкций и какие производители
выпускают самые надежные модели, читаем в статье.

Статья 17. Гидроизоляция. Основные виды.

Гидроизоляция – один из важнейших элементов защиты конструкций. Существует большое количество разновидностей гидроизоляции по составу,  способу нанесения, надежности и условий работы. Данная статья поможет разобраться в многообразии материалов и их применении.

Статья 19. Монтаж утеплителя на вертикальных поверхностях фундамента.

На этапе работ по утеплению фундамента часто возникает вопрос каким образом зафиксировать плиты из экструдированного пенополистирола не повреждая гидроизоляционный слой. В статье даны варианты монтажа и примеры расчетов.

Статья 22. Механическое крепление кровельного пирога к бетонному основанию.

Устройство кровли с механическим креплением к железобетонным основаниям отличается от монтажа на основаниях из профлиста. В первую очередь, отличается сам крепеж, во вторую – сам процесс работы.

Статья 23. Геотекстиль: универсальное строительное полотно

Геотекстиль – это крепкое влагопроницаемое техническое полотно, изготовленное из специальных волокон. Он прочно закрепился в статусе строительных материалов повышенного спроса благодаря своим свойствам.

Однослойные металлические крыши с полной опорой

Предоставление информации

  • До начала соответствующих работ на объекте должен быть предоставлен проект для конкретной площадки. Контрольный список моментов, которые необходимо учитывать как минимум для целей гарантии, включен в конце этой статьи.
  • Должен быть предоставлен сертификат соответствия продукции третьей стороны для односкатной металлической кровли (дополнительную информацию см. в разделе «Общие требования»).
  • Свидетельство того, что используемая программа установки одобрена производителем продукта/системы.

Что такое полностью поддерживаемая односкатная металлическая крыша?

Спецификация однослойных металлических крыш с полной опорой становится все более популярной в проектах, и их общая конструкция состоит из структурного настила (обычно металлического или деревянного), полностью поддерживаемой пароизоляции, изоляции, такой как минеральная плита или полиизоцианурат (PIR). ), разделительной мембраной и внешним металлическим листом. Точная конструкция конструкции крыши может отличаться, но общие принципы заключаются в том, что внешний металлический лист полностью опирается на подходящий материал.

Общие требования

Передовая практика

Все проекты должны соответствовать последнему изданию Руководства Федерации подрядчиков по традиционным металлическим кровлям (FTMRC) Великобритании по передовой практике в полностью поддерживаемых металлических кровлях и облицовке (ftmrc.co.uk ).

Сертификат соответствия продукции третьей стороны

Для полностью поддерживаемых систем теплой кровли из цинка вся конструкция должна иметь сертификат соответствия продукции третьей стороны от органа, аккредитованного Службой аккредитации Соединенного Королевства (UKAS). В сертификате должны быть четко указаны все используемые компоненты и сборка, к которой относится сертификат. Сертификат должен быть тщательно рассмотрен всеми заинтересованными сторонами, чтобы убедиться, что все условия сертификата соблюдены.

Обратите внимание, что мы не сможем принять какие-либо материалы или компоненты, заменяемые материалами или компонентами, указанными в сертификате.

Наращивание холодных скатных крыш не требует сертификата соответствия продукта третьей стороны, однако проектировщик здания должен тщательно учитывать следующие моменты, как описано в этом руководстве: несовместимые материалы, разделительные слои, покрытие нижней стороны внешнего металлического листа и вентиляция для холодное подкровельное пространство.

Однослойные металлические крыши с полной опорой не допускаются в холодных «плоских крышах».

Маркировка UKCA

Все продукты и компоненты должны иметь маркировку UK Conformity Assessed (UKCA) в соответствии с Постановлением Великобритании о строительной продукции.

Проектирование для конкретного объекта

В этой статье будет использоваться термин «дизайн для конкретного объекта». Если указана полностью поддерживаемая однослойная металлическая крыша, мы требуем, чтобы проектировщик проконсультировался с производителем, чтобы рассмотреть некоторые ключевые области риска, обсуждаемые в этом документе.

Индивидуальный проект должен быть предоставлен как можно раньше, чтобы инспектор по гарантии мог его рассмотреть до начала любых работ по кровельному покрытию. В конце этой статьи приводится контрольный список, в котором выделяются области, которые дизайн для конкретного объекта должен охватывать как минимум для целей нашей гарантии.

Нижняя коррозия

Все металлические кровли подвержены нижней коррозии (в разной степени), когда влага задерживается между металлом и основанием (несущим настилом), а кислород и углекислый газ не могут образовывать защитный слой на нижней стороне (патина). Нижняя коррозия также может возникнуть, если указаны несовместимые материалы. В следующих разделах приведены рекомендации по предотвращению коррозии днища.

Следует тщательно учитывать класс внутренней влажности и тип поверхности, чтобы избежать проблем с промежуточной конденсацией и потенциальной коррозией днища.

Класс внутренней влажности и тип покрытия

Влияние типа эксплуатации здания нельзя недооценивать при рассмотрении риска образования конденсата. Жильцы и их многочисленные виды деятельности создают влажную нагрузку на элементы конструкции, и неудивительно, что по мере увеличения числа жильцов влажная нагрузка на здание увеличивается.

Поскольку влага может ускорить начало коррозии незащищенных металлических листов, возрастает важность расположения пароизоляционных слоев внутри встроенного элемента для контроля этого риска. Во многих полностью поддерживаемых металлических кровельных системах используется специальный воздухо- и пароизоляционный слой (AVCL) для снижения этого риска, поэтому особое внимание следует уделять правильным требованиям и требованиям конкретной системы в этой области.

В целях гарантии «класс влажности 3» будет принят в качестве класса внутренней влажности для жилых помещений. (т. е. высокая или неизвестная заполняемость) См. таблицу 1.

В равной степени следует с большой осторожностью подходить к выбору конструкционного материала настила. Использование полностью поддерживаемых металлических кровельных систем в коммерческих зданиях с большими пролетами обычно сочеталось с металлическими материалами настила, которые обладают присущей им устойчивостью к влаге и пару.

Внедрение металлических кровель с полной опорой в жилом секторе привело к тому, что в качестве конструкционного настила вместо металла стали использоваться деревянные панели (фанера или ориентированно-стружечная плита). Этот переход на использование деревянных настилов плюс повышенный уровень влажности может привести к тому, что влага достигнет нижней стороны металлического листа.

В целях получения гарантии, поскольку деревянные настилы менее устойчивы к влаге, их использование должно быть ограничено и рассматриваться только после проведения анализа риска образования конденсата.

Класс влажности Тип здания
1 Складские помещения
2 Офисы, магазины, малонаселенные жилые помещения
3 Жилые помещения с высокой или неизвестной вместимостью
4 Спортивные залы, кухни, столовые, школьные классы, больницы, здания с бездымными газовыми обогревателями
5 Специальные здания (прачечная, пивоварня, бассейны)

Таблица 1: Класс влажности и тип здания согласно BS5250:2021

Совместимость материалов и разделительных слоев


Нижняя коррозия также может быть вызвана несовместимыми материалами, указанными вместе. В таблице 2 показано, какие металлы не следует использовать вместе. Важно учитывать как прямой контакт, так и поверхностный сток несовместимых материалов; например, с использованием дождевой воды. Если нельзя избежать использования несовместимых материалов, они должны быть отделены друг от друга либо непроводящими непроводящими материалами неметаллическими изоляторами (уплотнителями и втулками в крепежных системах), либо покрытыми совместимыми или инертными материалами.

Древесина, обработанная некоторыми видами консервантов, в частности медно-хромисто-мышьякового состава, может вызвать коррозию цинка, углеродистой стали и алюминия при контакте с древесиной. Таким образом, внешние металлические листы, закрепленные на любом деревянном настиле, таком как фанера, должны иметь указанное заводское покрытие и быть отделены от деревянного настила совместимой разделительной мембраной, как указано производителем системы.

В дополнение к проблемам несовместимости, отмеченным выше, внешние металлические листы также могут быть подвержены проблемам несовместимости с другими распространенными материалами. Цинк, например, может быть несовместим с такими материалами, как битумные мембраны, строительный раствор и строительная бумага. Во всех ситуациях следует проконсультироваться с производителем металлического листа в отношении несовместимых вопросов, и это должно быть выделено в проекте для конкретного объекта.

  Ал Пб Медь Цинк С.С. Г.С.
Алюминий (Al) х
Свинец (Pb)
Медь (cu) х х х
Титан-цинк (Zn) х
Нержавеющая сталь (S.S)
Оцинкованная сталь (G. S) х

(1) Стальные полые заклепки несовместимы при наружном использовании
(2) Гальваническое меднение оцинкованных компонентов может увеличить развитие коррозии; Они не обеспечивают защиту от коррозии

Обеспечение использования правильных мембран

Коррозия на нижней стороне также может проявиться, если были указаны неправильные мембраны или были указаны правильные мембраны, но они были заменены некачественной конструкцией стойки продукта одобрение.

Все мембраны, указанные в проекте для конкретной площадки, должны соответствовать требованиям, указанным в сертификате соответствия продукции третьей стороны. Для холодных скатных крыш, не имеющих сертификата соответствия продукции третьей стороны, проектировщик должен тщательно рассмотреть технические характеристики мембраны и ее совместимость, а также рекомендуется проконсультироваться с производителем металлического листа.

Мембраны нельзя заменять, и они должны быть проверены на соответствие утвержденным спецификациям руководителем объекта и монтажником до укладки кровельного покрытия.

Воздухо- и пароизоляционные слои (AVCL) должны иметь минимальную паропроницаемость в пределах 5000-7000 МН.у.м. Лучше всего это достигается при использовании самоклеящихся модифицированных битумных мембран на основе алюминиевой фольги (если фольга порвалась, перед установкой следует проконсультироваться с производителем). AVCL всегда должен быть на теплой стороне изоляции. Следует позаботиться о правильной детализации проходов.

Любая дышащая мембрана, указанная под внешним металлическим листом, должна быть пригодной и совместимой для использования в этой зоне.

Наращивание кровли, вентиляция и конденсация

Отсутствие достаточной вентиляции в некоторых наращиваниях может привести к таким проблемам, как промежуточная конденсация и коррозия на нижней стороне. Теперь мы рассмотрим некоторые конструкции крыш и их правильную спецификацию.

Теплая невентилируемая крыша – скатная или плоская

Теплая палубная крыша, построенная без вентиляционных устройств, опирается на влагостойкие свойства полностью герметичного AVCL, расположенного под изоляцией. Крайне важно, чтобы этот слой соответствовал указаниям производителей систем, а его целостность оставалась неповрежденной во время строительства. Любые крепления из вышележащих слоев должны быть полностью учтены при проектировании с обеспечением герметизации проходов. Без обработки они могут создавать риск переноса влаги и повышать риск, связанный с внутритканевой конденсацией и преждевременным выходом из строя как внешнего металлического листа, так и поддерживающего материала. Следует избегать механических креплений над кондиционируемыми помещениями с высокой влажностью, такими как бассейны и спортивные залы. Такой подход можно использовать как на плоских, так и на скатных крышах.

Вентилируемая теплая кровля

Вентилируемая теплая кровля включает в себя хорошо герметизированный AVCL и хорошо вентилируемое пространство между несущей обшивкой с нижней стороной наружного металлического листа и вышележащим слоем дышащей мембраны с низким сопротивлением, это вентилируемое пространство крыши позволяет любой влаге, просачивающейся через ткань, удаляться поперечным потоком воздуха. При использовании этого подхода следует учитывать пролет крыши, так как большие пролеты потребуют увеличения глубины пустот и обеспечения вентиляции карниза.

Холодная вентилируемая «скатная» крыша

Конструкция холодной скатной крыши требует вентиляции на низком и высоком уровне в соответствии с указаниями в главе 11 нашего Технического руководства, так как деревянный настил предотвращает утечку теплого воздуха.

Прочие соображения

Внешняя среда

Внешние металлические листы могут разрушаться быстрее в определенных химически агрессивных средах. Это могут быть прибрежные районы или участки в непосредственной близости от производственных объектов, таких как химические заводы, цементные заводы, медеплавильные заводы или угольные шахты; это может повлиять на долговечность продукта.

Если наружные металлические листы используются в химически агрессивных средах, как указано выше, для наружного металлического листа (как для теплых, так и для холодных скатных крыш) должен быть доступен сертификат соответствия продукта третьей стороны. В сертификате соответствия продукта третьей стороны должно быть четко указано, что продукт прошел оценку для использования в химически коррозионной среде и имеет минимальный предполагаемый срок службы 15 лет. Сертификат соответствия продукта третьей стороны должен быть направлен нам на рассмотрение как можно раньше в процессе сборки.

Если местные условия являются химически агрессивными, как указано выше, может потребоваться периодическая очистка, следует обратиться за консультацией к производителю

Класс пожарной безопасности

Вся система (не только внешний металлический лист) должна быть оценена на предмет соответствия требованиям строительные нормы, утвержденный документ B в Англии и Уэльсе. В частности, вся система должна соответствовать B4 утвержденного документа B. Для получения дополнительных указаний следует обратиться за советом к вашему органу строительного контроля.

Утвержденный установщик

Из-за сложного характера наружной кровли из металлического листа мы требуем, чтобы установщик был одобрен производителем. Если у производителя нет списка утвержденных установщиков, необходимо предоставить доказательства того, что установщик компетентен и обучен работе с внешней кровлей из металлического листа.

Воздействие на палубу во время строительства

Любая мембрана, применяемая во время строительства и оставленная открытой, должна быть способна противостоять проникновению влаги. В случае использования LR-мембраны перед нанесением каких-либо дополнительных слоев строительной ткани необходимо оценить настил на предмет содержания влаги. Влажность деревянного настила не должна превышать 20% в месте укладки кровельного покрытия.

Слой, приклеенный к изоляции

Слой или деревянная изоляция не должны иметь конфигурацию, формируемую на месте. Фанерные или деревянные изоляционные плиты должны подвергаться заводскому контролю окружающей среды и процедурам обеспечения качества, чтобы убедиться, что они соответствуют назначению. Их общие характеристики, включая конструктивные возможности, совместимость и долговечность, должны подлежать оценке с использованием как минимум соответствующего сертификата соответствия продукции третьей стороны.

Расширение

Если для несущего настила используется древесина, такая как фанера, необходимо предусмотреть зазоры для перемещения досок с прямоугольными краями на жестких стойках и между досками. Минимальный зазор между досками должен составлять 3 мм, а между жесткими опорами — 10 мм.

Контрольный список для проектирования производителя для конкретной площадки

Как минимум, проект для конкретной площадки должен включать все следующие пункты:

  • Документ должен содержать ссылку на сертификат соответствия продукта третьей стороны (для всей системы, а не только для отдельных компонентов ), чтобы подтвердить, что это было проверено в соответствии с нашими гарантийными требованиями (не относится к холодным скатным крышам).
  • Место застройки необходимо пересмотреть; если местоположение представляет собой химически агрессивную среду, как указано в этой статье, следует сделать ссылку на сертификат соответствия продукта третьей стороны, подтверждающий его пригодность для использования с минимальным предполагаемым сроком службы 15 лет.
  • Следует проконсультироваться с изготовителем относительно спецификаций по креплению внешних металлических листов для конкретной площадки.
  • Сборка крыши должна быть подробно описана, и она должна соответствовать тому, что указано в сертификате соответствия продукта третьей стороны (для всей системы, а не только отдельных компонентов) и сборкам, описанным в этой статье.
  • Необходимо предоставить список компонентов, которые будут использоваться, и все несовместимые компоненты должны быть четко выделены. Должны быть указаны сведения о методах разделения несовместимых материалов (место, тип и способ крепления). Если между внешним металлическим листом и деревянным настилом нет разделительного слоя, это необходимо обосновать.
  • Детали защитного покрытия, нанесенного на нижнюю сторону наружного металлического листа, должны быть выделены (тип и толщина покрытия). Защитные покрытия должны быть нанесены в заводских условиях.
  • Воздухо- и пароизоляционные слои (AVCL) должны иметь минимальное сопротивление пара 5000-7000 МН.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
