Виды межкомнатных дверей по материалу изготовления и типам петель, фото различных моделей

Автор Michael На чтение 8 мин Просмотров 2.7к. Опубликовано Июл 4, 2016

Если в доме затеян грандиозный ремонт и будет полностью меняться интерьер жилища, то нельзя обойтись и без смены дверей. Этот элемент интерьера всегда являлся «лицом» хозяина, служил так называемой лакмусовой бумажкой его финансового состояния. Различные виды межкомнатных дверей будут гармонично смотреться и подчеркивать дизайнерский стиль помещения если они правильно подобраны и качественно установлены.

В этой статье мы поговорим о видах межкомнатных дверей, различных материалах их изготовления, а также об используемой фурнитуры. Не обойдем стороной и вопрос правильной установки.

Содержание статьи

1. Классификация дверей по используемым для изготовления материалам
2. Деревянные
3. Шпонированные
4. Металлопластиковые
5. Ламинированные
6. Стеклянные
7. Разделение по типу открывания/закрывания
8. Раздвижные
9. Складные
10. Распашные
11. Маятниковые
12. Вращающиеся
13. Фурнитура для межкомнатных дверей
14. Петли
15. Ручки
16. Выбор межкомнатных дверей
17. Монтаж межкомнатных распашных дверей
18. Подготовительный этап
19. Установка коробки
20. Крепление дверного полотна и наличников

Классификация дверей по используемым для изготовления материалам

Для начала рассмотрим виды межкомнатных дверей по материалу изготовления. Как и былые времена, так и сейчас производители предпочитают использовать дерево для изготовления дверей. Доказано, что этот материал хорошо влияет на организм человека, поскольку обладает способностью «дышать». Более того, он долговечен и красив. Однако, дерево – не панацея, технологии двигаются вперед и появляются все более новые материалы для производства.

Итак, межкомнатные двери бывают:

• Деревянные;
• Шпонированные;
• Металлопластиковые;
• Ламинированные;
• Стеклянные.

Деревянные

Возможно, многих отпугнет высокая цена дверей из массива дерева. Но их стоимость отнюдь не завышена. Деревянные двери прочны и долговечны. Конечно же, при условии правильного ухода за ними. Не стоит забывать о красоте деревянной двери, от которой прямо-таки веет теплом и уютом. Двери из дерева обычно изготавливаются из ясеня, бука, ореха. Наиболее ценными и дорогими будут полотна из красного дерева. Наиболее популярными и доступными являются двери из массива сосны.

Шпонированные

Шпонированные (прессованные) двери появились в продаже сравнительно недавно, однако сразу же завоевали немалую популярность среди покупателей. Их основу составляет плита из МДФ, на которую с двух сторон нанесены тонкие листы. Если шпон используемый шпон полностью натуральный — то стоимость всей конструкции будет выше, если же он искусственный – цена будет ощутимо дешевле. Шпонированное дверное полотно достаточно трудно повредить, но если это случилось, то оно легко поддается ремонту даже в домашних условиях.

Металлопластиковые

Главными плюсами металлопластика являются высокая теплопроводность и хорошая звукоизоляция. Также этому материалу легко придать любую текстуру и цвет. Хотя производители обычно выпускают двери под цвет дерева. К сожалению, хотя они и выглядят как деревянные, металлопластиковые двери не пропускают влагу и недостаточно экологичны. Поэтому очень часто, особенно при неправильной установке, они становятся источником сырости в комнатах.

Ламинированные

Ламинированные двери очень легкие, покрыты специальной пленкой, которая служит декоративным слоем двери и способствует ее долговечной эксплуатации. Подобное покрытие может быть покрашено в любой цвет, стилизованно под любой сорт дерева. Такие двери хорошо выдерживают перепады температур, что существенно расширяет спектр их использования. Стоимость их достаточно демократична, что позволяет приобрести подобные двери широким слоям населения. Главный минус – невозможность ремонта.

Стеклянные

Современная стеклянная дверь производится из специального стекла толщиной около 10 мм, которое очень трудно разбить. Если все же дверь разобьется, то она рассыплется на множество осколков с тупыми краями, об которые невозможно пораниться. Стеклянные двери помогают визуально расширить пространство. Они выполняются из стекла различных оттенков. Особенно красивы двери с нанесенными на них рисунками, подходящими под интерьер жилища.

Разделение по типу открывания/закрывания

Виды межкомнатных дверей по механизму открывания и закрывания бывают:

• Раздвижные;
• Складные;
• Распашные;
• Маятниковые;
• Вращающиеся.

Раздвижные

Эффектные раздвижные двери устанавливают в помещениях, где необходимо сэкономить пространство, например, на кухне. Открываясь, они двигаются вдоль стены. Из минусов можно выделить слабую звукоизоляцию и пропускание сторонних запахов. Кроме того, подобные двери не подойдут для ванной комнаты или для бани.

Складные

Складные двери нередко называют «гармошкой» за внешний вид, похожий на данный музыкальный инструмент. Они могут хорошо разнообразить интерьер, но вписываются далеко не во все помещения. Поэтому чаще всего их используют в салонах красоты, барах или гардеробных.

Распашные

Это самые обычные двери, которые есть в каждом доме. В зависимости от пожеланий хозяина, они бывают с одним полотном или с двумя.

Маятниковые

Маятниковые двери открываются и внутрь, и наружу. Раньше они использовались исключительно в местах общего пользования: метрополитене, магазинах, барах, но теперь встречаются и в частных строениях. Благодаря легкой установке и своей практичности маятниковые двери прочно вошли и в повседневную жизнь.

Вращающиеся

Вращающиеся двери используются обычно для входной группы в торговый центр, аэропорт, больницу. Но любители необычных и ярких интерьеров используют их и в домашних условиях.

Фурнитура для межкомнатных дверей

Дверные ручки, петли, замки – все это фурнитура для межкомнатных дверей. Подбирается она исходя из назначения двери, ее размеров и пожеланий покупателя. Грамотно подобранная фурнитура может украсить даже самый неприметный интерьер.

Петли

Петли определяют насколько плавно будет открываться или закрываться дверь. Поэтому их выбор очень важен.

Виды петель, которые используют для межкомнатных дверей, можно условно разделить на разъемные и неразъемные. Кроме того, они различаются и по механизму открывания, бывая в левом или правом исполнении.

Если дверь будет часто сниматься с петель (чтобы занести или вынести мебель, либо же для других целей), то лучше приобретать разъемные петли. Если такого не планируется — то неразъемные. Их стоимость немного дешевле.

Еще при выборе петель надо учитывать, как будет открываться дверь: с левой стороны или справой, для обоих вариантов нужны соответствующие петли. Большое значение имеет и материал, из которого они изготовлены. Так различают латунные или стальные петли.

Латунные петли более легкие, не требуют постоянного смазывания и чаще всего используются для межкомнатных дверей. Стальные петли более прочные, могут выдержать большой вес, как правило из ставят на входную металлическую дверь. Однако, за изделиями из стали нужен тщательный уход, да и стоят они дороже.

Ручки

Ручки для дверей по механизму открывания бывают кнопочные и с поворотной системой.

Последние используются чаще всего. Ручки делают из сплавов цветных металлов, из стали, из дерева, пластика и даже из стекла. Их производят как в нашей стране, так и за рубежом.

Стеклянные и деревянные ручки очень необычны и красивы, но быстро выходят из строя, поэтому их редко используют. Стальные ручки различный внешний вил, бывают с защелками или без, выбор ограничивает только фантазия человека, решившего их купить.

Выбор межкомнатных дверей

Прежде чем выбрать межкомнатные двери, необходимо изучить все их виды, рассмотреть фото-каталоги производителей, пообщаться с консультантами. В результате можно будет не беспокоиться о том, что был упущен походящий вариант.

Как правило, в стандартную квартиру или дом приобретаются распашные двери. Это наиболее приемлемый вариант т.к. такую дверь достаточно легко установить, она бывает выполнена из различных материалов и подойдет к любому интерьеру благодаря обширному выбору расцветок и фурнитуры.

Если есть возможность привлечь дизайнера, то можно с помощью дверей создать очень интересный интерьер, например, расположить в гостиной раздвижные двери с разнообразными узорами или преобразить спальню, отделив гардеробную с помощью двери «гармошки». Придумать дизайн можно и самостоятельно, проявив желание и немного фантазии. Желательно, чтобы все двери в доме были одного цвета, текстуры и стиля. Тогда вся квартира будет смотреться гармонично.

Как бы виды межкомнатных дверей вы не выбрали, ориентируйтесь на репутацию производителя – тогда не придется жалеть о потраченных средствах.

Монтаж межкомнатных распашных дверей

Хорошие продавцы дверей всегда предлагают бесплатную установку. Но если такой услуги нет или ее стоимость сильно завышена, то можно попробовать произвести монтаж самостоятельно.

Подготовительный этап

На подготовительном этапе демонтируется старое полотно и коробка. Эту процедуру надо провести как можно аккуратнее, затем выровнять и отштукатурить откос. Благодаря этому монтаж новой двери пройдет гораздо быстрее.

Установка коробки

Ставим дверную коробку. В этом поможет деревянный молоток или долото. При монтаже постоянно используем уровень для соблюдения ровности каждого элемента лутки. Помним, что малейшая неточность — и дверь будет плохо закрываться.

После установки коробки все зазоры тщательно заделываем монтажной пеной. Используя шуруповерт, прикрепляем к коробке и дверному полотну выбранные петли. На одну дверь уходит два комплекта. Но практика показывает, что использовать три комплекта гораздо надежнее. Оставляем коробку сохнуть на сутки.

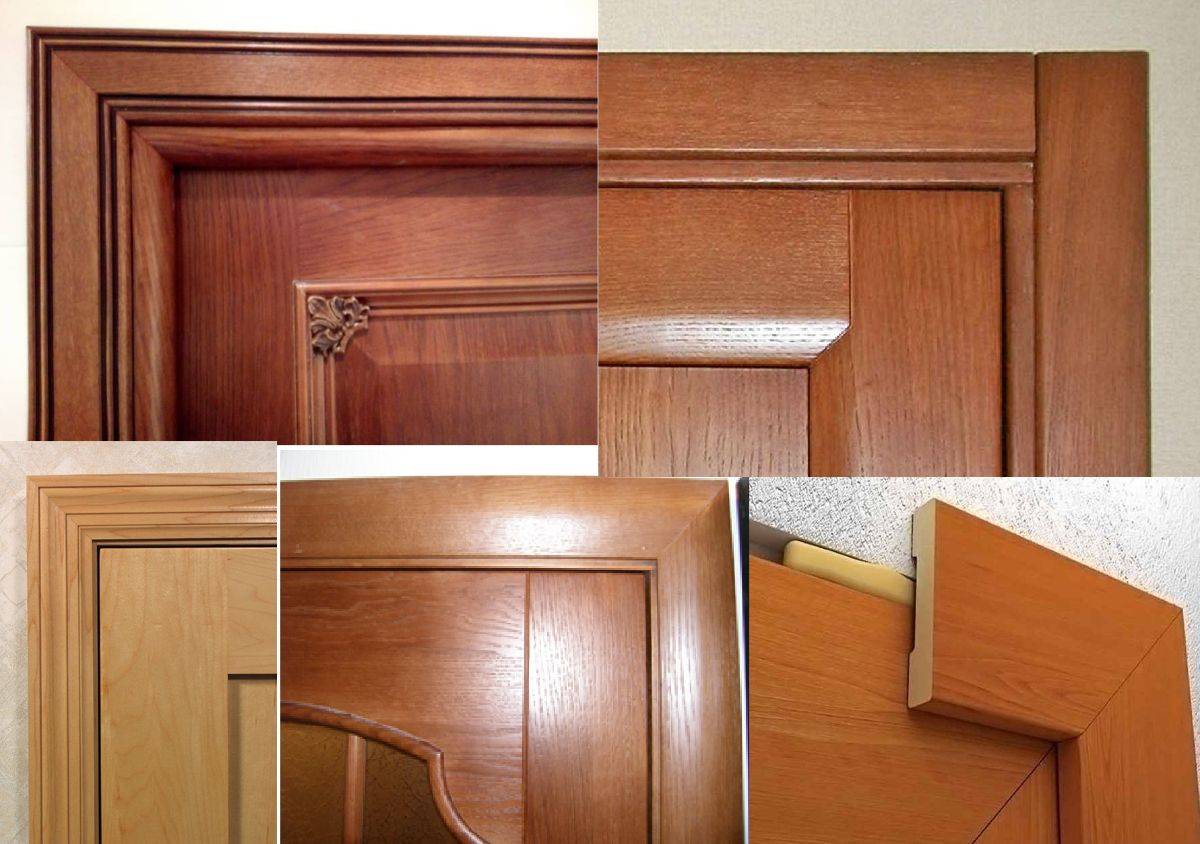

Крепление дверного полотна и наличников

Через 24 часа можно навесить на петли саму дверь и приняться за наличники. Наличники тщательно отмеряем, пилим под углом и прибиваем молотком к кромке коробки.

Другие виды межкомнатных дверей имеют свои особенности при установке, однако всегда самыми важным является аккуратность и точность измерений, соблюдение последовательности выполнения работ.

Размеры входных дверей, габариты, которыми обладают металлические двери с коробкой

Автор Michael На чтение 6 мин Просмотров 3.9к. Опубликовано Авг 6, 2016

По входной двери можно сформировать впечатление как о жилище, так и об его хозяине. Хорошая дверь – свидетельство вкуса хозяина, а также надежный защитник от несанкционированного проникновения. В целом, правильная дверь должна быть надежной, красивой и изящной. Одни из ключевых критериев – размеры входных дверей и их качество.

Чтобы определить необходимый размер двери, необходимо измерить многие показатели, поскольку размер — это не только ширина и высота дверного полотна, но и габариты коробки.

Содержание статьи

1. Виды дверей
2. Стандартные размеры дверей
3. Нестандартные размеры дверей
4. Как произвести замеры
5. Полезные советы

Виды дверей

Размер входной двери во многом зависит от ее вида. В связи с этим, в начале необходимо определиться, какую именно дверь будут устанавливать и в какое строение – в частный дом или квартиру, а исходя из этого подбирать размер изделия.

В зависимости от материала изготовления, двери могут быть металлические, деревянные, шпонированные, с отделкой панелями МДФ. Чаще всего устанавливают металлические двери поскольку они наиболее надежны, однако иногда можно встретить двери, выполненные из других материалов.

В любом случае, размеры металлической двери не отличаются от размеров деревянной, требования для определения их размеров идентичны.

По конструктивным особенностям можно выделить следующие виды:

Одностворчатые. Это обычные двери, которые можно встретить практически в любом подъезде стандартного многоквартирного дома. Их ширина, как правило, составляет не более 1 метра. Иногда люди идут на измерение размеров дверного проема чтобы обеспечить возможность установки дверей большего размера.

Двустворчатые. Как правило, такие двери устанавливаются в частных домах и коттеджах. Размеры могут быть различными. Две створки делают конструкцию достаточно широкой. Из-за этого проем также должен быть достаточной ширины. Такие двери отлично выглядят, подчеркивая статус их владельца, однако требуют достаточного пространства.

Полуторные. Это двустворчатый вариант с полотнами разной ширины. Одна часть уже другой, что делает ширину конструкции менее массивной, нежели в полноразмерном исполнении. Одна из створок в большинстве случаев не двигается и всегда остается закрытой.

Двери с фрамугой. При использовании такого типа конструкции расширение размера проема производится не вширь, а вверх. Размер полотна, как правило, остается стандартным, а в верхней части двери устанавливаются вставки из стекла, которые визуально расширяют пространство и улучшают светопропускаемость.

Стандартные размеры дверей

Предусмотрены стандартные габариты, существование которых позволяет производителям выбрать общие размеры входных металлических дверей и упростить серийное производство. Они представляют собой наиболее часто встречающиеся параметры и содержатся в государственных стандартах (ГОСТ).

Основные показатели:

Высота. Стандартный проем может быть различной высоты – от 207 до 237 см. Конкретная цифра варьируется в зависимости от того, насколько высоко располагается потолок и насколько широко полотно двери.

Ширина. Минимальная ширина проема должна быть, как минимум, 91 см. Двустворчатые конструкции могут достигать 200 см.

Толщина. Большого значения данный параметр не имеет, поэтому толщина может быть любой – слишком широких дверей не производится. Однако данный параметр влияет на надежность двери, ее вес, звуко- и теплоизоляционные качества. Чтобы правильно подобрать толщину двери, необходимо исходить из толщины стен и коробки.

Нестандартные размеры дверей

Не всем подходят стандартные размеры дверей. Многие дома построены по уникальным проектам, с применением более широких дверных проемов. В этом случае размер входной двери может быть куда больше, чем предусмотрено ГОСТ.

При нестандартном проектировании не стоит забывать о требованиях СнИП, а также целесообразности устройства слишком широких проемов, ведь такие изыски могут повлиять на прочность всех элементов дома. Одностворчатые двери в любом случае не должны превышать ширину в 200 см. Рекомендуемая высота – не более 240 см.

Как произвести замеры

Оптимальные размеры, предусмотренные ГОСТ, не были взяты с потолка, а наиболее рациональны. Они не слишком широкие и высокие, но достаточные для комфортного использования дверей.

Перед тем, как пойти в магазин с целью приобретения двери, необходимо произвести замеры, которые позволят сделать правильный выбор.

Замеры производятся поэтапно. Если в проеме уже установлена дверь, необходимо демонтировать наличники, поскольку потребуется доступ к стенам (замеры производятся от стены до стены). Замерять можно с использованием обычной рулетки. Если показатели отличаются от стандартных, гораздо проще и дешевле привести их в соответствие с общепринятыми. Для этого необходимо расширить или сузить проем.

Сузить можно следующим образом. Удаляется лишняя штукатурка в месте, где планируется наращивать стену, а затем прочерчивается линия стен в соответствии с уровнем в месте, где планируется сделать новый край стены. На полу отмеряется необходимое расстояние, а затем с помощью угольника чертится ровная отметка под углом 90 градусов относительно пола. Далее необходимо присоединить профиль к стене и полу, после чего сделать закладку из кирпича, заштукатурить поверхность и прикрепить к ней гипсокартон.

В случае, если стена после демонтажа старой двери осыпается либо обнаружена непрочная штукатурка, которая отваливается, обязательно необходимо отремонтировать стену, а уже потом производить измерения.

Размеры входных дверей могут отличаться в зависимости от того, каким образом производится измерение – с коробкой или без.

Приведем наиболее стандартизированные размеры, на которые необходимо опираться:

• При ширине и высоте двери 86 на 205 см ширина дверного проема составляет от 88 до 96 см, а высота – от 207 до 210 см;
• При ширине и высоте двери 96 на 205 см ширина дверного проема составляет от 98 од 106 см, а высота – от 207 до 210 см;
• При ширине и высоте двери 88 на 205 см ширина дверного проема составляет от 90 до 98 см, а высота – от 207 до 2100;
• При ширине и высоте двери 98 на 205 см, ширина дверного проема составляет от 100 до 108 см, а высота – от 207 до 210 см.

Когда все измерения произведены и размеры соответствуют типовым, можно смело приобретать дверь.

При покупке не следует гнаться за самой низкой ценой – такие изделия не уберегут дом от воров. Хорошие двери с качественной фурнитурой не могут стоить дешево. Кроме того, следует обратить внимание на шумоизоляцию, а если полотно устанавливается в частный дом – на теплоизоляцию.

Полезные советы

В зависимости от страны-производителя стандартные размеры могут отличаться. В странах СНГ стандартные размеры соответствуют описанным выше, однако в европейских странах стандарты другие. Вполне возможна ситуация, когда в магазине будут предлагаться входные металлические двери не привычных российскому потребителю размеров, а более высокие и широкие. Размеры могут достигать 240 см по высоте и до 945 мм по ширине.

Не стоит бояться приобрести коробку нестандартной ширины. Вряд ли удастся найти коробку шириной больше 50 мм, а чаще всего будут встречаться изделия шириной от 20 до 30 мм.

Если монтажный зазор будет слишком большим, есть вероятность, что наличник не сможет его закрыть. На это следует обратить пристальное внимание с учетом конкретной модели двери, которую планируется установить.

При строительстве частного дома лучше заранее спроектировать его таким образом, чтобы проемы были стандартных размеров. Это позволит поставить стандартные двери, что сэкономит средства на заказ дверей нестандартных размеров, либо на дальнейшее уменьшение или увеличение проема.

Итак, дверь проще всего выбрать исходя из стандартных размеров. Входная металлическая дверная конструкция предпочтительнее других вариантов поскольку лучше защищает дом или квартиру от воров, влаго-, шумо-, звукоустойчива. Размеры таких дверей в абсолютном большинстве случаев стандартные. Точность измерений и правильный выбор в соответствии с ними – залог успеха.
