Приспособления для ручного фрезера по дереву своими руками: видео
Содержание статьи:
- Стол для инструмента
- Параллельный упор
- Направляющие для фрезера
- Приспособления для обработки тел вращения
- Циркули
- Небольшие дополнительные приспособления

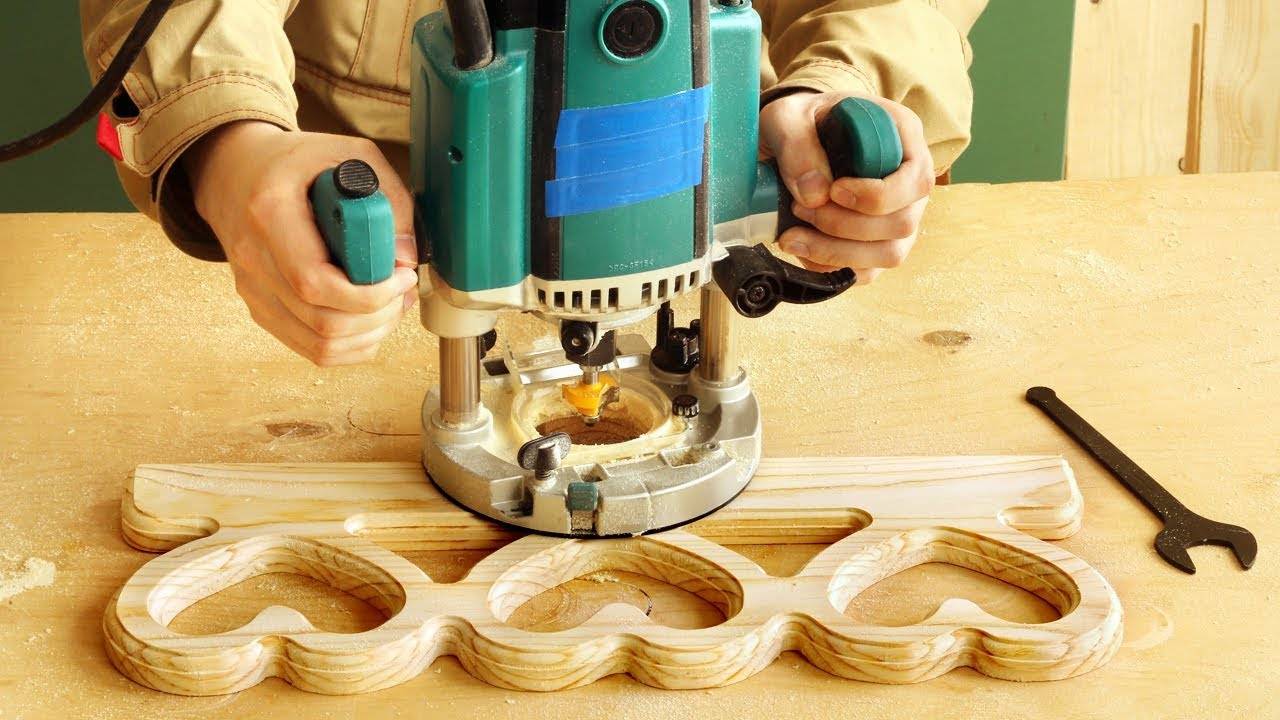

Любые изделия из натуральной древесины высоко ценятся в силу своей экологичности и уникальность. Чтобы создавать своими руками настоящие шедевры из такого натурального материала, необходимо иметь ручной фрезер и обладать необходимыми навыками его использования.
Кроме того, также важными являются и дополнительные приспособления для фрезера, позволяющие производить детали любой сложности именно такими, как они были задуманы автором. Самодельные приспособления для такого инструмента по дереву представляют собой довольно простые конструкции, исполнение которых не требует особых навыков или материальных средств, главное – иметь желание. Но благодаря их использованию обработка разнообразных деталей станет намного проще.
Стол для инструмента
Фрезерный стол с упорами
Самым первым необходимым приспособлением, которое дает возможность удобно работать с таким ручным инструментом, является фрезерный стол.
Самая простая конструкция стола состоит из столешницы, в качестве которой может использоваться лист ДСП или другого подобного материала с отверстиями для установки инструмента, а также направляющей, которая крепиться к столу струбцинами.
Сделав обычные ножки, получиться основное приспособление для нашего ручного инструмента – стол, на котором можно будет устанавливать любые другие приспособления.
Параллельный упор
Подобное устройство для ручного фрезерного станка по дереву достаточно часто идет в комплекте оборудования. Но всегда есть возможность сделать его своими руками. Для чего это делается? Сам по себе упор дает возможность отрезать материал по прямой линии. Но нередко бывает так, что разрез требуется сделать не прямым, а, к примеру, дугообразным.
В таком случае целесообразно сделать фрезерный упор, одна из сторон которого будет прямой, а вторая – повторять форму детали. В таком случае появиться возможность резать по дереву разными способами. Шаблоны для подобных упоров каждый мастер создает своими руками «под себя» в зависимости от целей использования фрезерного станка.
Направляющие для фрезера
Направляющие
Одной из основных компонентов комплектации ручного станка для вырезания по дереву являются его направляющие. Изготовить их собственноручно можно из обычных брусков.
В случае использования одного направляющего его необходимо плотно прикреплять к основанию, на котором будут проводиться все необходимые работы. Чтобы сделать всю конструкцию более надежной, вместе с тем исключив вероятность смещения шаблона, его можно дополнительно закрепить боковыми упорами.
Если использовать такое устройство для ручного станка, которое мы сделали своими руками, всегда можно сделать дополнительно пазы в нескольких изделиях.
Самодельные направляющие бывают:
- Т-образными;
- На петлях, могут складываться наподобие книги;
- L-образными.
Достаточно удобным в использовании являются направляющие, которые имеют вид лыж. Использовать их можно с любыми типами ручного фрезера, делая работу с деревянной заготовкой максимально точной и чистой.
Приспособления для обработки тел вращения
Если при работе с таким станком приходиться обрабатывать те или иные тела вращения, к примеру, балясины, столбы и тому подобное, то в таком случае процесс их обработки ручным фрезером станет намного проще при использовании еще одного приспособления. Состоит оно из:
- корпуса;
- передвижной каретки, на которой устанавливается сам инструмент;
- дисков, при помощи которых можно задавать требуемый угол поворота;
- винтов, надежно закрепляющих обрабатываемые детали.
Используя такое приспособление, изделия будут медленно вращаться, что сделает процесс их обработки более удобным.
Таким образом, можно своими руками изготовить устройство, которое станет полноценной заменой токарному станку.
Циркули
Циркуль для фрезера
Такие приспособления для ручного фрезерного станка обеспечивают его движение по требуемой окружности. Конструкция изготовленного своими руками циркуля очень простая, состоит из основной части – штанги, которая прикрепляется одним концом к основанию инструмента, и второстепенной – винта, который вставляется в отверстие ручного фрезера.
Более высокой эффективностью в использовании отличается циркуль с двумя штангами. Изготовив его из какого-либо прозрачного материала, к примеру, оргстекла, на поверхность приспособления можно наносить метрическую шкалу, что сделает его использование еще более удобным.
Используя угловой рычаг со шкалой, проводиться копирование по обрабатываемой заготовке. При этом будет возможность собственноручно в процессе работы центрировать кольцо по фрезой. Угловой рычаг с опорной платой обеспечит точную обработку кромок детали.
Конструкция подобного приспособления для работы с ручным инструментом состоит и набора щупов, опорной плиты, а также защиты от стружки.
Небольшие дополнительные приспособления
Обычно в наборе к самому ручному инструменту присутствуют некоторые незначительные приспособления, которые позволяют легко и удобно работать с деталями нестандартной формы. Подобные приспособления всегда можно сделать своими руками или же немного усовершенствовать существующие под свои запросы и требования.
Копировальные кольца. Такие аксессуары – обычные пластины круглой формы, которые определяют движение аппарата по заготовке, что установлена на столе или другом основании. Диаметр таких колец подбирается в зависимости от диаметра фрез.
От выбранного кольца также будет зависеть диаметр шаблона. Подбираются они в обратном пропорциональном отношении – если диаметр фрезы больше диаметра кольца, то шаблон – меньший, чем готовое изделие, и наоборот.
Приспособления для проведения работ с ручным станком на узких поверхностях не будут давать фрезеру сдвигаться в стороны, проходя точно по центру изделий.
Приспособления для созданию шипов. Такие аксессуары чаще всего используются при изготовлении мебели для создания на деталях соединяющих шипов.
Какой ручной фрезер по дереву выбрать
Содержание:
1. Что нужно знать, в первую очередь, о ручных фрезерах.
2. Какие бывают фрезеры.
3. Погружной вертикальный фрезер: как устроен.
4. Видео.

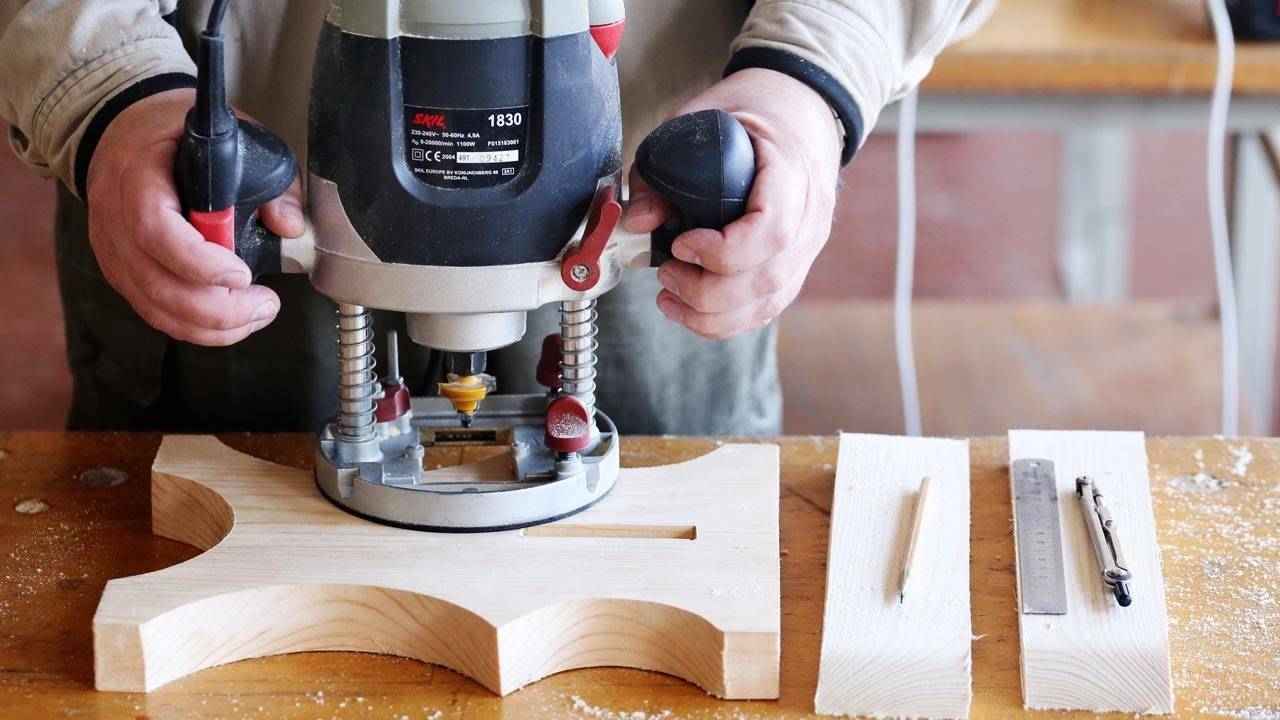

Любите в свободное время заниматься различными домашними делами? Или выполняете сложные манипуляции в силу профессиональных обязанностей? Тогда фрезер – лучше всего подходит для решения каждой из представленных задач.
И если вы пока не определились, какой аппарат считать для себя оптимальным, то подборка полезной информации от специалистов портала Stroyka.ru – исключительно для вас. Давайте приступим.
1. Что нужно знать, в первую очередь, о ручных фрезерах.
Вам предстоит кропотливая работа по скреплению различных элементов мебели, а также по демонтажу и оформлению шипов и пазов? Тогда вам точно не обойтись без фрезера.
Кромки изделий, что называется, сдадутся без боя, станут безупречными, вне зависимости от ее конфигурации.
С фрезером не нужно бояться различных манипуляций по отделению петель, посадочных гнезд для замков и др.
Для профессионалов этот универсальный прибор пригодится всегда и везде: особенно, если предстоят сложные и кропотливые работы по повторению различных деталей.
Для этого используются заготовки.
Детали просто подвергаются подгонке друг к другу. С этим фрезером справится даже новичок.
Если у вас уже есть определенный опыт, то даже тонкое художественное искусство будет вам под силу с современным и надежным агрегатом.
2. Какие бывают фрезеры
1) Обратите внимание на вертикальный фрезер. Он популярен как для небольших домашних переделок и хобби, так и в промышленности. Практичное оборудование. Стоит обратить на них свое внимание.
2) Если в ближайшем будущем вы собираетесь освоить производство мебели, то покупайте исключительно ламельные фрезеры. Он изготавливается специально для данной задачи.
3) Следующая категория – кромочные фрезеры – занимают много места и достаточно сложны в обслуживании. Однако они за достаточно короткое время способны с максимальной точностью воспроизвести самые профессиональные задачи.
4) На втором месте по комплексу направлений, которые способен выполнять прибор, стоят присадочные модификации.
Что они могут? Целый спектр по созданию фигурных шпонок, шкантов, гнезд. А теперь подробно остановимся на Итак, совершенно очевидно, что если речь не идетоб оборудовании для профессиональных столярных работ, то оптимальным выбором для домашней мастерской будет вертикальный погружной фрезер. Именно об этой разновидности и пойдёт речь дальше.
3. Погружной вертикальный фрезер: как устроен
На иллюстрации ниже показана типовая компоновка большинства вертикальных погружных ручных фрезеров. Отличия от модели к модели, безусловно, могут быть, но они, как правило, не носят принципиального характера, и больше касаются эргономики и дополнительной оснащенности инструмента.
1 – здесь размещен электропривод. В корпусе нет редукторного механизма.
2 – платформа. На ее нижней части имеется основание из прочного пластика, как правило прозрачного.
3 – штаги направляющие. Чрезвычайно плотно крепятся с платформой, однако у них есть возможность двигаться по определенно заданным диапазонам границ.
4 – держатели.
5 – расположение кнопок, приводящих фрезер в действие.
6 – т.к. в ходе эксплуатации придется иметь дело с различными материалами, то без регулятора скорости вращения шпинделя никак нельзя. Он может быть как электронным, так и электромеханическим.
7 – рабочий шпиндель с цанговым патроном для установки фрезы. Многие модели предусматривают возможность смены патронов под разный диаметр хвостовиков фрез.
8 – вертикальный упор, с помощью которого задается максимальная глубина фрезерования.
Его можно перемещать по высоте, фиксируя положение стопорным винтом (поз. 9). Для выставления требуемой глубины обработки предусмотрена шкала с указателем (поз. 10).
Она может быть линейной, как на иллюстрации, или другого типа, например, стрелочной. Точное выставление, с погрешностью до десятых долей миллиметра, обеспечивает специальный маховик (поз. 11).
12 – ступенчатый ограничитель глубины обработки – именно в него упирается вертикальный упор.
Позволяет не только задать максимальную глубину фрезерования, но и проводить качественную обработку в несколько проходов, чтобы не «насиловать» фрезы. После каждого прохода ограничитель проворачивается вокруг своей оси, поставляя под упор очередную, более низкую ступеньку, позволяя выполнять более глубокое фрезерование. Как правило, имеет винты со стопорными гайками, что позволяет точно задавать глубину каждого прохода.
13 – параллельный упор, позволяющий выполнять выборки пазов или четвертей, другие виды обработки или вырезание гнезд параллельно кромкам заготовки. Этот упор перемещается по направляющим штангам
(поз.14), которые жёстко крепятся на платформе винтами.
Сам упор фиксируется в нужном положении с помощью стопоров или винтов (поз. 15).
В некоторых моделях предусмотрена еще и точная регулировка положения упора, для чего имеется специальный дополнительный механизм с установочным маховиком со шкалой (поз. 16).
Начиная с пункта 13 и ниже – это съемнаяоснастка ручного фрезера, которая устанавливается по мере необходимости. Как правило, параллельный упор входит в комплект модели. Кстати, параллельный упор может быть и не единственным «представителем» такой дополнительно оснастки. Более подробно на некоторых узлах и деталях ручного фрезера будет рассказано ниже, при рассмотрении критериев выбора инструмента. Какую мощность выбрать? Если приобретать самый недорогой компактный, маломощный вариант, то можно столкнуться с ситуацией, когда в разгар работы, когда у мастера все получается, и он, так сказать, вошел в раж, электропривод вдруг перегревается, что вынуждает сделать довольно продолжительную паузу. Удобно? – наверное, не очень.
Может быть и другой случай, когда фреза начнет буксовать в заготовке из древесины твердых пород. Получается, что лёгкий фрезер с этих позиций становится неудобен в работе. Парадоксально, но его можно скорее отнести к профессиональному инструменту.
То есть для масштабных операций у мастера имеется средний или тяжелый аппарат, а особо тонкие обработки, не требующие больших объемов выработки, и где в приоритете точность – можно доверить легкому. Оптимальный вариант для домашней мастерской все же фрезер среднего класса, с мощностью порядка 1200 ÷ 1500 Вт.
Он справится с большинством задач, с немалым объемомвыборки древесины, ему «по зубам» и твердыепороды в определенных пределах продолжительности обработки. Такие инструменты имеют умеренную массивность (а она, кстати, тоже нужна для выполнения фрезерных работ). А вот тяжелый ручной фрезер способен буквально измучить неопытного оператора – управляться с тяжеловесным инструментом очень непросто. И, скорее всего, в условиях домашней мастерской высокая мощность и большой «моторесурс» такого фрезера останутся совершенно невостребованными. Правда, если фрезер предполагается использовать в стационарном размещении, то есть в качестве «головы» для фрезерного стола, повышенная мощность может только приветствоваться.
Скорость вращения рабочего шпинделя и возможность еерегулировки Одна из основных величин, предопределяющих эксплуатационные возможности инструмента. Большинство современных ручных фрезеров обладают максимальной скоростью вращения примерно от 20 до 30 тысяч оборотов в минуту. И это – вполне приемлемый показатель. Правда, встречаются и исключения как в большую, так и в меньшую сторону. Понятно, что чем выше скорость вращения фрезы, тем чище получается обработанная поверхность.
Но некоторые тонкие операции все же лучше проводить на невысоких оборотах. Кроме того, если предполагается обработка полимерных заготовок, то здесь вообще требуются минимальные показатели скорости, иначе пластик просто будет проплавляться под фрезой. Требуется варьировать обороты и в зависимости от породы древесины. Имеет большое значение и диаметр фрезы, так как линейная скорость режущей кромки на больших фрезах – значительно выше. Рекомендуемый показатель (максимальный) очень часто указывается на упаковке фрез.
Превышать его не следует, иначе режущая кромка попросту начнет перегревать и сжигать слой древесины в месте обработки.
4. Видео
