Заземление – что это простыми словами и для чего нужно, как работает

Тело человека – хороший проводник электрического тока. Самыми высокими показателями электропроводности обладают мышцы и подкожная-жировая клетчатка, то есть как раз те места, которые первыми контактируют с внешним источником тока, будь то оголенный провод или неисправный электроприбор.

Ток проникает в тело через поры и каналы потовых желез, поэтому очевидно, что сухая кожа отличается более высоким сопротивлением, чем влажная. Так, при контакте с напряжением 220 В значение силы тока, воздействующей на мокрый кожный покров, составляет порядка 220 мА. При такой электротравме смерть наступает мгновенно, учитывая, что опасным для организма считается показатель уже в 15мА, а смертельном опасным – 100 мА.

Это доказывает необходимость разработки мер, которые предотвращают случайное поражение электрическим током во всех областях человеческой деятельности, как на производстве, так и в быту. Одна из таких мер – установка заземляющих устройств (ЗУ).

Что такое заземление

Если говорить простыми словами, это защитная система, которая предотвращает от ударов током при прикосновении к металлическим частям оборудования, находящегося под напряжением. Вся конструкция состоит из следующих частей:

Металлический контур
Заземляющая шина
Разводка проводов заземления

Контур представляет собой 4-6 штырей (электродов), забитых в грунт и соединенных между собой металлическими полосами. Необходимая глубина заземляющего устройства – 2,5-3 метра, то есть ниже уровня промерзания почвы. Это требуется для того, чтобы даже зимой контур получал доступ к влаге, проводящей ток.

Вверху одного вертикального электрода располагается «контактная зона» (чаще всего в виде болта с резьбой), от которой берет начало медная шина, ведущая в специальную планку в распределительном щитке.

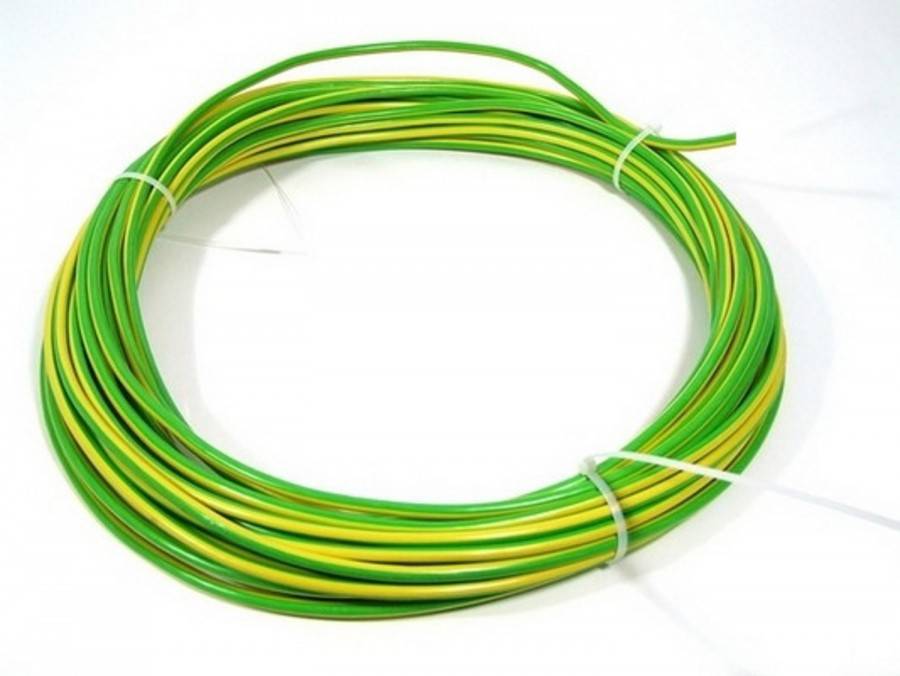

От главной заземляющей шины, в свою очередь, расходятся медные жилы к розеткам потребителей. Эти провода, по сути, отвечают за подключение заземления – к примеру, в современных домах разводка от щитка выполняется трехжильным кабелем, где одна из жил – желто-зеленого цвета – отведена «под землю».

Рис 1. Устройство заземления. а) – заземление в линию; б) – контур заземления

Требования к заземлению

Обеспечение безопасности потребителя при работе с электрическими приборами – приоритетная задача производителей и эксплуатантов электроустановок, поэтому в этой сфере действует ряд норм и правил. Отметим основные:

Заземлять нужно все, что имеет металлический корпус: котлы, станки, насосы, инструменты, оборудование;
Штыри и соединения контура должны отличаться антикоррозионностью и износостойкостью, что обеспечивается правильным выбором материала и диаметра – например, для этих целей нередко используется нержавеющая сталь с поперечным сечением не менее 90 кв. мм;
Заземлители должны всегда находиться во влажной почве – для этого нужно учесть географические, климатические и геологические особенности региона и выбрать правильную глубину размещения металлических электродов.

Почему человека бьет током

Смоделируем ситуацию:

В бытовом электрическом приборе, установленном без заземления (к примеру, в стиральной машине), нарушилась целостность проводки. Причины могут быть любые – естественный износ, механические повреждения, вредительство насекомых или грызунов.
В результате на корпусе агрегата скапливается электрический разряд.
Человек прикасается к устройству и получает удар током.

Важно понимать, что ток при этом движется по замкнутой цепи, где тело человека выступает как одно из звеньев. Если бы мы, скажем, летали по воздуху, то электрические травмы были бы нам практически не страшны – посмотрите на птиц за окном: они спокойно сидят на высоковольтных проводах, не догадываясь о смертельной опасности.

Однако мы, в отличие от птиц, ходим по земле, которая, в свою очередь, считается идеальной точкой с нулевым потенциалом. Получается, что тело человека выступает как проводник, по которому электрический ток от неисправного электроприбора или оголенного провода устремляется к земле, чтобы уравнять количество заряженных частиц в этих двух точках, как того требуют законы природы.

Как работает заземление

Ток движется по пути наименьшего сопротивления. Этот простой принцип лежит в основе работы заземления: наш кожный покров обладает более высоким сопротивлением, чем металлический провод, поэтому при касании поверхности под напряжением ток сразу уходит в землю, не причиняя человеку вреда. Это главное, что нужно понимать о работе ЗУ.

Есть и еще один фактор, который обеспечивает работу заземления – бесконечно обширное «сечение» грунта. Обратимся к физике: ток, уходя во влажную почву, запускает цепную реакцию ионов, которые передают энергию все дальше и дальше, практически до бесконечности. Чем больше электрически заряженных частиц (ионов) участвует в процессе, тем быстрее передается энергия, рассеивается ток и, следовательно, тем эффективнее работает заземление. Добавим, что здесь немаловажную роль играет и достаточный диаметр металлических электродов, входящих в контур заземляющего устройства.

Заземление и зануление – в чем отличие

Кроме установки ЗУ, существует еще один способ, защищающий человека от удара током от неисправных электроустановок. Это зануление (другое название: заземление на ноль). Его суть в том, что при возникновении неисправности возникает короткое замыкание, что приводит к отключению автомата-предохранителя. Технически это реализовано так: корпус электроустановки соединяется с нейтралью источника питания, то есть с заземленной точкой трансформатора.

Простыми словами, разница между занулением и заземлением в том, что в первом случае питающая цепь отключается из-за превышения токовой уставки автомата, а во втором – опасный ток отправляется в грунт и «растекается» в его влажной среде.

В многоквартирных высотках заземлять электроприборы технически сложно, поэтому здесь чаще всего используется зануление (наряду с УЗО). В частных домах, наоборот, удобнее всего сделать систему заземления.

Для чего применяются УЗО и дифавтоматы

Эксплуатация заземляющих устройств невозможна без дополнительных приборов. К главным из них нужно отнести устройство защитного отключения (УЗО) и дифференциальные автоматы. Несмотря на внешнюю схожесть, они используются для разных задач:

УЗО отключается в момент появления в сети так называемого тока утечки, который может привести, с одной стороны, к возгоранию (при повреждении электропроводки изоляция начинает сильно греться), а с другой – к удару током, если человек дотронется до неисправного оборудования. УЗО всегда работает «в связке» с обычным автоматом.
Дифференциальный автомат соединяет в себе функции устройства защитного отключения и автомата, то есть он защищает систему электропроводки от перегрузок и коротких замыканий, а человека – от электрических травм.

Таким образом, заземление представляет собой металлический провод, уходящий в почву и предназначенный для «утекания» тока в землю при возникновении неисправности в системе электроснабжения.

Заземление провода СИП

Термину «электричество» уже более 400 лет, 135 лет трансформатору Яблочкова, принцип которого положил начало развитию электрических сетей, 90 лет с момента утверждения перспективного плана ГОЭЛРО и уже 54 года с появления воздушных линий с самонесущими изолированными проводами СИП- прогресс не стоит на месте. .. Предлагаем совершить небольшой исторический экскурс, эдакое путешествие «Назад в будущее-4» с историческими и статистическими справками для более детального ознакомления с изолированными проводами последнего поколения.

Воздушные линии с самонесущими изолированными проводами впервые появились во Франции (1957 году) и Финляндии (1958 году)

Первые связки изолированных проводов представляли из себя медные жилы в резиновой изоляции

Лишь в 1977 году конструкция провода СИП была видоизменена на составляющие, используемые и по сей день: токопроводящие жилы выполнены из алюминия, а изоляция — из светостабилизированного сшитого полиэтилена

Разработка и проектирование отечественных СИП были начаты в России, на Иркутском кабельном заводе лишь в 1987 году

Первая ВЛИ с применением этих проводов была смонтирована в Краснодарском крае в 1994 году в станице Васюринской Динского района. Ее длина составила 3,5 км

Протяженность российских распределительных сетей составляет более 3 млн. км, большая часть которых была построена в 60-е гг. И в настоящий момент износ основного и вспомогательного оборудования достигает критической отметки в 70%

По данным «Холдинга МРСК», среди наиболее распространенных причин нарушения целостности ВЛ в 2009 году числятся: падение деревьев (32%), старение изоляции (16%), механические повреждения (13,4%)

В течение 2009 года было заменено 90 тыс. ответвлений ВЛ 0,4 кВ, выполненных из обычного провода, на изолированный самонесущий провод. В результате выполнения данного мероприятия в 2009 году снижение потерь электроэнергии в сравнении с 2008 годом составило 6 млн кВтч.

Эксплуатационные затраты с применением СИП сокращаются на 80% по сравнению с использованием голых проводов, что связано с отсутствием необходимости перемонтажа для устранения провиса, расчистки трасс, замены изоляторов, а также возможностью технического обслуживания и ремонта ВЛИ под напряжением

Несоблюдение техники безопасности при проведении электромонтажных работ составляет 27% из общего числа несчастных случаев, связанных с производством

Применение СИП на сегодняшний день является одним из самых действенных методов повышения надежности работы воздушных линий электропередач, способных, благодаря своей конструкции и особенностям монтажа, предотвратить основные причины технологических нарушений, будь то: падение деревьев на провода ВЛ, различного рода механические повреждения, кража и схлестывание проводов. Согласно мировой практике, критерием для определения уровня надежности является длительность перерывов электроснабжения потребителей данных услуг, эквивалентом указанного показателя в электросетевом комплексе является системный показатель средней длительности перерывов электроснабжения потребителей, который в целом за 2009 год снижен на 16%. При этом среднее время на ликвидацию технологических нарушений в 2009 году составило 3,93 часа по сравнению с 4,7 часа в 2008.

Несомненным преимуществом является простота и безопасность электромонтажных работ, проводимых с помощью специализированных устройств, одни из которых предоставляют возможность проводить ремонт и техническое обслуживание ВЛИ под напряжением без перерыва электроснабжения потребителей. Данная процедура стала возможна благодаря использованию набора временного заземления и устройству для закороток проводов СИП.

Технологически процедура подключения устройств заземления к изолированным проводам выглядит следующим образом:

Наличие на проводах ВЛИ специальных зажимов позволяет подключать к ним приборы для измерения напряжения, а также переносное защитное заземление. В качестве подобного зажима рекомендован к использованию адаптер для закороток АДЗ, устанавливаемый на токопроводящих и нулевых жилах на весь срок службы линии

Для соединения адаптеров АДЗ с проводами ВЛИ необходимо взять соответствующее число адаптеров и такое же число ответвительных прокалывающих зажимов ЗПО, по средством которых осуществляется непосредственное подключение адаптера к определенному проводу ВЛИ

При проведении ремонтных работ в разъемы адаптеров вставляются контактные модули УКЗ — устройство для закорото, состоящее из гибкого медного изолированного провода и пяти модулей для соединения с адаптерами

В дальнейшем через модуль провода заземления НПЗ соединяется со струбциной заземляющего стержня, предварительно заглубленным в землю

ЗПО + АДЗ + УКЗ + НПЗ = временное заземление провода СИП

Формула Вашей безопасности при проведении ремонтных работ под напряжением!

Как заземлить провод в зависимости от настройки вашей розетки

Как заземлить провод в зависимости от настройки вашей розетки и защитите свой дом и бытовую технику от скачков напряжения

Получите предложения от трех профессионалов!

Введите почтовый индекс ниже и найдите лучших профессионалов рядом с вами.

Заземление провода означает, что ваш электрический провод проходит от розетки к земле, защищая ваш дом от скачков электрической энергии. В новом доме заземляющие провода обязательны, но в старых домах такой защиты может не быть. Это побуждает некоторых сообразительных домовладельцев заняться проектом самостоятельно или нанять профессионального электрика для модернизации своей установки.

Из этого руководства вы узнаете, как заземлить провод, установив новые электрические розетки.

Примечание: это руководство расскажет вам, как заземлить провод, заменив старую розетку на новую.

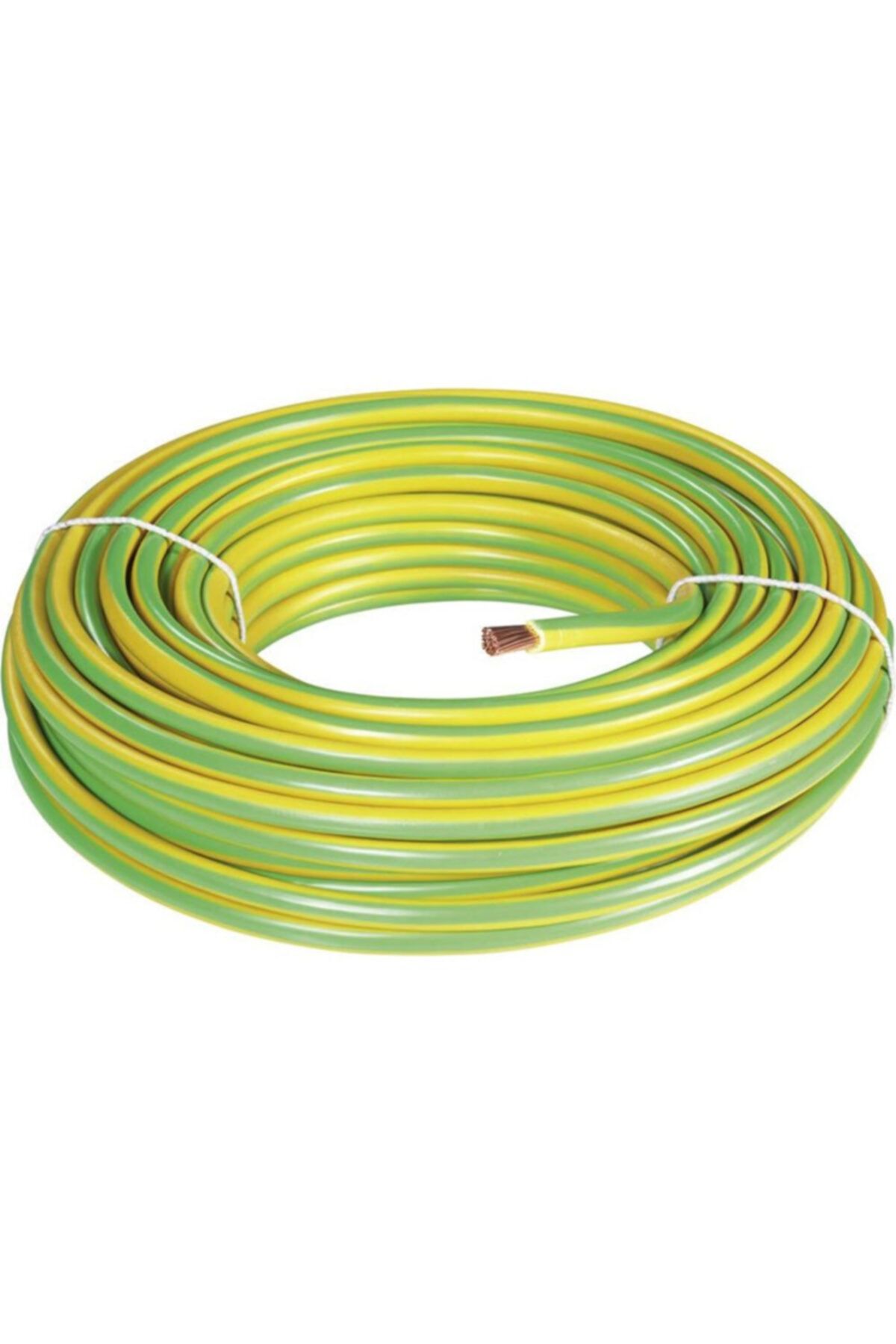

Что такое заземляющий провод?

Для защиты от ударов и скачков напряжения под вашим домом проходит заземляющий провод, по которому электричество течет в землю, а не в ваш дом. Без заземляющего провода небезопасный уровень электричества может нанести вред вам или вашим близким в случае короткого замыкания.

В большинстве современных домов розетки с заземлением, но выключатели в старых домах (построенных до 1970 года), скорее всего, не заземлены.

Как подготовиться к заземлению провода

1. Убедитесь, что эта работа для вас

Настоятельно рекомендуется нанять местного электрика или другого специалиста, который поможет вам заземлить провод. Не рискуйте, если вы не уверены в работе. Лучше быть в безопасности, чем потом сожалеть.

Местные строительные нормы и правила некоторых штатов или округов могут требовать заземления старых проводов. Проведите исследование, чтобы убедиться, что это не относится к вашему региону.

2. Сначала получите одобрение

Электромонтажные работы своими руками часто требуют предварительного одобрения или разрешения от местного органа постановления или строительного отдела, даже для незначительных работ. Неполучение этого может привести к штрафам или другим последствиям.

Вы также можете пропустить конкретные рекомендации, например, как и где установить новые электрические розетки. Несоблюдение этих правил также может привести к штрафам или санкциям.

Для этого проекта вам потребуются следующие материалы:

Три способа заземления провода

Существует несколько различных способов заземления провода. Независимо от того, какой вариант вы выберете, всегда соблюдайте технику безопасности при выполнении электромонтажных работ.

Как заземлить провод к новой электрической розетке

Отключить питание

Фото: Daniel Krasoń / Adobe Stock заменять. Используйте тестер цепи, чтобы убедиться, что через устройство не проходит электричество, прежде чем двигаться дальше.0011

Установите новую электрическую розетку

Возьмите новую трехконтактную электрическую розетку GFCI ( по цене от 4 долларов в магазинах товаров для дома). С этой стратегией у вас не будет полной защиты заземленного провода, выходящего за пределы вашего дома, но у вас, по крайней мере, будут заземляющие полюса внутри розетки, которые помогут лучше защитить ваш дом и технику от скачков напряжения.

Внимательно прочтите инструкции производителя по настройке новой электрической розетки.

При выключенном питании снимите старую розетку с помощью отвертки или электродрели. Отсоедините горячий (черный) провод и выкрутите дополнительные винты внутри. Снимите коробку, затем установите новую в обратном порядке. Подсоедините провода согласно инструкции.

Снова включите питание и проверьте

Установив устройство на стену, снова включите автоматический выключатель. Ваш тестер цепи должен показать, проходит ли электричество в эту область. Если нет, выключите выключатель и повторите шаги по устранению неполадок. Убедитесь, что все провода правильно и плотно связаны друг с другом.

Как заземлить провод с помощью заземляющего зажима

Провода заземления зависят от типа дома, в котором вы живете, и того, что необходимо заземлить.

Если ваша розетка изготовлена из металла, а не из пластика, вы можете использовать самозаземляющийся металлический зажим (или заземляющий винт), чтобы прикрепить заземляющий провод к краю коробки. Если на заземляющем зажиме есть бумажная шайба, снимите ее, прежде чем вставлять розетку в розеточную коробку. Этот контакт «металл-металл» обеспечивает путь заземления. Как только розетка вкручена в металлическую коробку, коробка и розетка заземляются в целях безопасности.

Как проложить заземляющий провод от автоматического выключателя

Опять же, мы верим в безопасные самодельные изделия. Если выполнение сложных электромонтажных работ кажется вам немного пугающим, обратитесь к местному электрику за помощью с этим методом заземления.

Установите заземляющий стержень на выключатель
Подсоедините заземляющий провод и нейтральный (белый) гибкий провод к заземляющей шине
Протяните заземляющий провод к новой розетке

9 0009

Советы по работе С электрическими проводами

Важно понимать, что означают цвета на электрических проводах. Каждый провод будет иметь изолированную оболочку с указанием его назначения. Вы также должны использовать правильный тип провода для своего проекта — подберите калибр в соответствии с вашими электрическими потребностями.

Наконец, приобретите тестер цепи, который поможет убедиться, что ваша новая розетка работает должным образом. Вы можете купить тестер примерно за $20 в местном магазине товаров для дома.

Сделай сам вместо найма профессионала

Большинство электромонтажных работ доступны по цене — для самостоятельной работы требуется всего несколько инструментов, проводка и розетка, которые можно купить за от 7 до 25 долларов . Заземляющая проводка стоит от 6 до 8 долларов за фут .

Если вы решите нанять профессионального электрика за плату, бюджет составит от до 100 долларов в час . Вы можете рассчитывать заплатить от 130 до 170 долларов США за соединение , хотя окончательная цена будет зависеть от количества розеток, которые вы хотите заземлить.

Часто задаваемые вопросы

Обновление старых розеток или добавление заземляющих зажимов в металлический ящик — это два метода. Каждый дом отличается. Обратитесь к электрику за советом по заземлению провода, не закапывая землю.

Предотвращает скачки напряжения, защищает ваш дом от таких вещей, как возгорание электричества, и защищает вас от удара током, если скачок напряжения проходит через вашу линию электропередачи. Без заземленных проводов ваши приборы также могут быть повреждены во время грозы.

Да, в новом доме провода заземления обязательны. Некоторые старые дома могут не быть заземлены, но если вы решите провести ремонт, вам нужно будет заземлить электричество на это время. Помните, что заземление защищает всех в вашем доме от внезапных скачков напряжения. Лучше всего нанять электрика для осмотра и работы с проводкой вашего дома.

Нужна профессиональная помощь с вашим проектом?

Получите цитаты от профессионалов с самым высоким рейтингом.

Общие сведения об электрическом заземлении и принципах его работы

Заземление — это принцип электричества, который иногда озадачивает домовладельцев. Чтобы понять его важность для домашней электропроводки, важно знать кое-что о природе потока электрической энергии.

Что такое электрическое заземление?

Заземление предлагает избыточному электричеству самый эффективный и безопасный путь от устройства к земле с помощью электрического щита. Электрическое заземление — это резервный путь, который обычно используется только в случае неисправности в системе электропроводки.

Некоторые основы электричества

Электрический ток в системе электропроводки вашего дома состоит из потока электронов в металлических проводах цепи. Ток имеет две формы: отрицательный и положительный заряд, и это заряженное электрическое поле создается огромными генераторами, которыми управляет коммунальная компания, иногда на расстоянии многих сотен миль. Именно этот поляризованный заряд эффективно составляет поток электрического тока, и он поступает в ваш дом через обширную сеть высоковольтных служебных проводов, подстанций и трансформаторов, покрывающих ландшафт.

Отрицательная половина заряда – это «горячий» ток. В системе электропроводки вашего дома горячий ток обычно передается по черным проводам, а белые нейтральные провода несут положительный заряд. Оба набора проводов входят в ваш дом через основные служебные провода коммунального предприятия, проходят через вашу электрическую панель обслуживания и проходят бок о бок через каждую цепь в вашем доме.

Физика электрического потока сложнее, чем могут объяснить самые простые объяснения, но, по сути, электричество стремится вернуть свои электроны на «землю», то есть разрядить свою отрицательную энергию и вернуться к равновесию. Обычно ток возвращается на землю через нейтральные провода в электрической системе. Но если произойдет какое-то нарушение пути, горячий ток может вместо этого проходить через другие материалы, такие как металлический или деревянный каркас, металлические трубы или легковоспламеняющиеся материалы в вашем доме. Это то, что может произойти в ситуации короткого замыкания, где возникает большинство электрических пожаров и ударов током. Короткое замыкание — это когда электричество выходит за пределы проводов, по которым оно должно проходить, — другими словами, когда оно проходит более короткий путь к земле.

Домашняя система заземления

Чтобы предотвратить эту опасность, электрическая система вашего дома включает резервный план — систему заземляющих проводов, которые проходят параллельно горячим и нейтральным проводам. Он обеспечивает альтернативный путь прохождения электрического тока в случае поломки системы горячих и нейтральных проводов, по которым обычно проходит ток. Например, если проводное соединение ослабевает или грызун перегрызает провод, система заземления направляет блуждающий ток обратно на землю по этому альтернативному пути, прежде чем он может вызвать пожар или поражение электрическим током.

Путь заземления обычно представляет собой систему оголенных медных проводов, которые подключаются к каждому устройству и каждой металлической электрической коробке в вашем доме. В стандартном кабеле NM с оболочкой этот неизолированный медный провод включен вместе с изолированными токопроводящими жилами внутри кабеля. Неизолированные медные заземляющие провода оканчиваются заземляющей шиной на главной сервисной панели, а эта заземляющая шина, в свою очередь, соединяется с заземляющим стержнем, вбитым глубоко в землю за пределами вашего дома. Эта система заземления обеспечивает путь наименьшего сопротивления для возврата электричества обратно в землю, если разрыв в системе электропроводки приведет к «утечке» электричества из предпочтительной системы черно-белых проводов.

В большинстве домашних систем электропроводки признаки системы заземления можно увидеть на каждой розетке, где третья круглая прорезь на лицевой стороне розетки представляет собой заземляющее соединение. Когда заземленный прибор подключается к такой розетке, его круглый заземляющий штырь теперь напрямую подключается к системе заземляющих проводов из неизолированной меди внутри цепей дома.

Не во всех домах есть эта сложная и полная система заземления, образованная сетью оголенных медных проводов. В то время как такая система заземления является стандартной в домах с автоматическими выключателями, которые подключены к защитному кабелю NM, старые системы электропроводки, установленные до 1965 можно заземлить через металлический кабелепровод или металлический кабель, а не через оголенные медные заземляющие провода. И даже более старые системы, установленные до 1940 года, могут вообще не иметь никакого заземления. Так обстоит дело в проводке с ручкой и трубкой, где нет никакого заземляющего пути. Многие старые системы уже были обновлены, и это хорошая идея, если ваша проводка относится к этому старому поколению. Одним из признаков того, что ваша проводка устарела, является то, что розетки имеют два слота, а не три. Это указывает на то, что розетки могут быть не заземлены.

Встроенная защита

Ваша домашняя электропроводка также включает в себя другие устройства безопасности, помогающие предотвратить бедствие. Автоматические выключатели или предохранители защищают и контролируют каждую отдельную цепь. Выключатели или предохранители выполняют две функции: они защищают провода от перегрева в случае их перегрузки из-за протекания через них слишком большого электрического тока; они также обнаруживают короткие замыкания и отключаются или «ударяют», чтобы мгновенно остановить подачу тока при возникновении проблем. В ситуации короткого замыкания или замыкания на землю внезапное снижение сопротивления вызывает неконтролируемое протекание тока, и автоматический выключатель реагирует на это отключением.

Наконец, довольно распространенной практикой является подключение металлических водопроводных труб в вашем доме к заземляющему контуру. Это обеспечивает дополнительную защиту в случае контакта электричества с этими металлическими трубами. Часто это заземление устанавливается с помощью заземляющего провода, прикрепленного к металлической водопроводной трубе рядом с водонагревателем или там, где водопроводная линия общего пользования входит в ваш дом.

Заземление прибора

В целях безопасности система заземления есть не только в вашей домашней электропроводке, но и во многих подключаемых приборах и устройствах. Электроинструменты, пылесосы и многие другие бытовые приборы намного безопаснее, если у них есть третий контакт на вилке шнура питания, форма которого соответствует круглому гнезду заземления в розетке. Наличие этого третьего штыря указывает на то, что прибор имеет систему заземления, и очень важно, чтобы они были подключены к заземленным розеткам. Известно, что некоторые люди отрезают заземляющий контакт на вилке прибора, чтобы он подходил к розетке или удлинителю, не имеющему гнезда для заземления. Это чрезвычайно опасная практика, которая может привести к поражению электрическим током в случае короткого замыкания внутренней проводки прибора.

Переходники для вилок

Большинство людей знакомы с переходниками для вилок, которые позволяют вставлять вилки с тремя контактами в розетки с двумя гнездами. Важно отметить, что они обеспечивают защиту заземления ТОЛЬКО , если косичка или металлическая петля на адаптере правильно прикреплены к крепежному винту на крышке розетки, И , если этот винт крышки соединен с металлической коробкой. И , если этот металлический ящик правильно заземлен. В любом случае это ненадежная вещь, поэтому переходники с трех контактов на два разъема следует использовать с большой осторожностью, если вообще использовать. Лучшее решение — вставлять трехштырьковые вилки только в заземленные трехгнездовые розетки.

Там, где заземленная розетка невозможна, как в старой проводке, некоторую защиту можно обеспечить, установив в этом месте розетку GFCI (прерыватель цепи замыкания на землю). GFCI обнаружит замыкание на землю и отключит питание до того, как блуждающий ток может вызвать проблемы. Однако важно отметить, что использование GFCI на самом деле не создает путь заземления; это просто делает незаземленную розетку более безопасной.
