Теплораспределительная пластина для тёплого пола — предназначение, виды

Обновлено: 12.05.2017

Дмитрий Черкасов
5 мин.

Нередко решение обустроить тёплый пол своими руками принимают, если централизованное отопление не даёт должного обогрева квартиры, а использование традиционных обогревателей невозможно или нежелательно. Но в этом случае подогрев пола будет всегда использоваться только как дополнительный источник тепла. Тем более если речь идёт о водяной системе, ведь по сравнению с нагревательными матами или кабелями её эффективность ниже. Но зато эксплуатация водяного тёплого пола обойдётся значительно дешевле, чем те же маты.

Однако это не повод отказаться от водяных тёплых полов, потому что современный рынок сегодня предлагает дополнительную фурнитуру, которая улучшает теплоотдачу. Одно из таких устройств – теплораспределительная пластина для тёплого пола, которая равномерно рассеивает тепло и заодно надёжно фиксирует уложенные трубы. Если использовать такое изделие при устройстве тёплых полов, то эффективность обогрева возрастёт в несколько раз.

Теплораспределительная пластина

Что собой представляет теплораспределительная пластина?

Такие пластины для тёплого пола применяют при монтаже системы обогрева водяного пола сухим способом, то есть, когда не используют цементную стяжку. Пластины профилированы и изготовлены из высококачественного алюминия или стали. Из отдельных пластин путем соединения собирается тёплый пол. В них предусмотрен специальный канал, в который кладут трубу, обеспечивающую нагрев поверхности теплораспределительной пластины. Так тепло равномерно распределяется по комнате.

Канал под укладку трубы

Этот способ монтажа подходит для тех зданий, в которых недопустима большая нагрузка на пол. Особенно это важно в деревянном домостроении, потому что использование цементной стяжки опасно тем, что возникает риск обрушения. В современных домах нагрузка на один квадратный метр площади не должна превышать 350 килограмм, тогда как бетонная стяжка создаёт нагрузку на один квадратный метр не меньше чем 500 килограмм, а вот теплораспределительные пластины для водяного тёплого пола позволят снизить её в 7-8 раз.

Для тёплого пола отлично подходят теплораспределительные пластины, толщина которых составляет 45 миллиметров. С одной и другой их стороны расположены рёбра жёсткости, которые обеспечивают надёжность конструкции. На изделии имеется специальный канал, в который кладут трубу. Благодаря тому, что паз обеспечивает плотное охватывание почти всей поверхности уложенной трубы, теплопередача к напольному покрытию улучшается.

Габариты одной теплораспределительной пластины составляют 100 на 12,5 сантиметров. Что касаемо веса, то он составляет всего 0,55 килограмма. Поскольку на пластине предусмотрены сегментные насечки, её можно увеличивать в длину, что позволяет выполнить монтаж тёплого пола в короткие сроки.

РазмерыУкладка трубы в пластину

Принцип действия

Главная функция, которую выполняют алюминиевые теплораспределительные пластины для тёплого пола, – равномерное рассеивание тепла в уложенной сухим способом конструкции тёплого пола. Пластина работает по следующему принципу: от трубы, которая уложена в паз, пластина нагревается и передаёт тепло напольному покрытию, обеспечивая комфортную температуру по всей площади поверхности пола. Можно сказать, что такие изделия становятся своеобразным отражателем тепловой энергии.

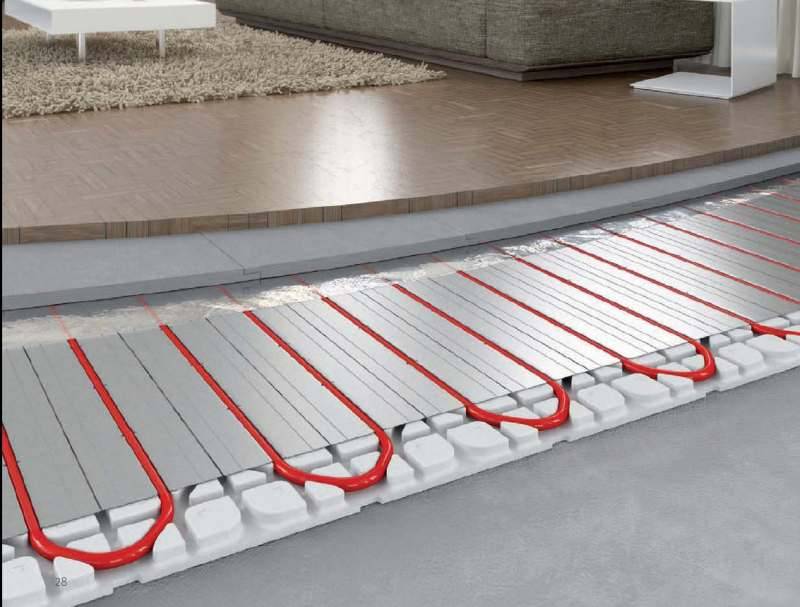

Тёплый пол из теплопластин

Внимание! Алюминий отличается хорошей теплопроводностью, поэтому поступающая к нему от труб тепловая энергия передается и распространяется по всему полу.

Преимущество использования

Алюминиевые теплораспределительные пластины тёплого пола увеличивают эффективность нагрева. Их применение дает следующие преимущества:

• Позволяет обустроить систему обогрева пола непосредственно по деревянным перекрытиям.
• Снижает расход энергии, потому что поверхность нагретой пластины быстро распределяет тепло по всему полу. Экономия на теплоносителе составляет до 20%.
• При обустройстве водяного тёплого пола нет надобности выполнять цементную стяжку, что облегчает и ускоряет работы.
• Тепло распределяется по поверхности пола равномерно, тем самым в помещении всегда комфортная температура.
• Из-за небольшой толщины изделия высота комнаты не пострадает.
• Нагрузка на перекрытия снижается.
• Скорость прогрева в несколько раз выше, чем у системы водяного пола, установленного в бетонную стяжку.

Как не ошибиться в выборе

Сегодня на рынке теплораспределительные пластины представлены в широком ассортименте, все они отличаются материалом, формой, производителем и размерами. Однако прежде чем выбирать изделие, полезно было бы узнать о наиболее распространённых заблуждениях, которые касаются такой продукции:

• Заблуждение первое – чем больше теплопроводность алюминиевой или стальной теплораспределительной пластины, тем выше КПД. Однако на самом деле на коэффициент полезного действия почти не влияет материал, из которого изготовлена пластина. Система тёплого обогрева пола в любом случае прогревает воздух в помещении. А вот от правильно выбранного теплоизоляционного материала, который располагается под теплораспределительной пластиной, зависит многое.
• Заблуждение второе – нужно, чтобы теплораспределительные изделия имели высокую теплоёмкость. Но на деле вовсе и неважно, как пластина будет аккумулировать тепло, потому что её поверхность греется постоянно. Но зато высокий уровень теплоёмкости сильно влияет на скорость нагрева, что не становится плюсом для современных сегодня тепловых схем, оборудованных регуляторами.
• Заблуждение третье – изделиям не требуется создавать защиту от коррозии, потому что их поверхность всё время в нагретом состоянии, следовательно, ей не страшна влажность. Это не так. Влага на теплопластине может появиться от скопления конденсата или в случае, если сквозь финишное покрытие просочится вода, а при высоких температурах коррозия происходит значительно быстрее. Так что при выборе теплопластины стоит подумать и о покупке влагозащитных составов или же покупать материал с уже нанесенным антикоррозионным покрытием.

Теперь вы узнали, что собой представляет теплораспределительная пластина, какими достоинствами отличается и для чего нужна. Установка таких элементов для устройства тёплого пола не представляет сложности и может быть выполнена самостоятельно в короткие сроки. А вот как происходит монтаж, вы узнаете из представленного здесь видео:

Средняя оценка

оценок более 0

Поделиться ссылкой

Теплораспределительные пластины теплого пола цена

Теплораспределительные пластины для теплого пола МР 16120 предназначены для монтажа системы сухой теплый пол в деревянных домах, а также в зданиях и сооружениях, где невозможно установить водяной теплый пол.

Описание

Пластины для теплого пола заводской штамповки из оцинкованной стали толщиной 0,55 мм подходят к любым типам труб системы отопления, изготовленным в соответствии с нормами DIN 4724, DIN 4725, DIN 4726,более того они специально разработаны для труб самого распространенного диаметра Ду 16 мм.

Теплораспределительные пластины МР 16120 воспринимают тепло от нагревательной трубы теплого пола и передают его уложенным сверху листам ГВЛ и напольному покрытию. Это обеспечивает равномерный нагрев пола без традиционной бетонной стяжки. Пластина имеет ?-образный профиль, что позволяет плотно охватить 80% поверхности трубы обеспечив теплопередачу 95% теплового потока верхним слоям конструкции «сухого» теплого пола.

На краях пластин предусмотрены специальные ребра жесткости (по два с каждой стороны) для усиления конструкции и компенсации линейного теплового расширения стали.

Теплораспределительная пластина

Применение

Теплораспределительные пластины для тёплого пола MP 16120 широко применяются для организации водяных теплых полов в деревянном домостроении и прочих зданиях и помещениях где прочность несущих конструкций не позволяет применять бетонную систему. Отсутствие «мокрых» цементно-песчаных стяжек и связанных с их организацией бетонных работ, позволяет осуществить монтаж системы отопления полом в крайне сжатые сроки.

Для укладки пластин на деревянных направляющих подходят лиственные породы дерева, доски с шириной не более 80 мм, длиной на более 1,2 метра и толщиной не выше 22 мм, при этом влажность древесины должна быть 6-10%, а расстояние меж досок ровно 20 мм.

Еще при разметке мест прокладки труб системы отопления полом, следует предпочесть способ укладки греющей трубы «змейкой» как наиболее простой и одновременно наиболее эффективный способ укладки пластин. Следует учесть также, что минимальный шаг укладки трубы 125 мм.

Для укладки пластин в плиты из пенополистирола мы рекомендуем использовать специальный термонож HS 1402891 с помощью которого легко и ровно выжигаются углубления прямо в листах пенопласта любой торговой марки. Плотность плит из пенопласта должна быть не менее 30кг/куб.м, а толщина не менее 30 мм. При этом, в обеих системах укладки, согласно DIN 18337, необходимо организовать гидроизоляционный слой над пластинами из полиэтиленовой пленки PE 20312 толщиной 200мкм.

Существуют два типа «сухих» систем: деревянная (рис.1) и полистирольная (рис. 2).

При монтаже деревянной системы, в качестве опорного слоя используются материалы деревообработки, влажность древесины должна быть 6-10%. Рекомендуется использовать лиственные породы, а также доски шириной не более 80 мм и длиной не более 1,2 м. Общая толщина деревянной доски ≈20 мм.

Расход теплораспределительных пластин MP 16120 обычно составляет 6 шт. на 1м² при шаге 150 мм, а при шаге 200 мм — 5 шт. на 1м² теплого пола и сильно зависит от конфигурации помещения.

Логистика: Теплораспределительные пластины поставляются упакованными в картонные коробки по 40 шт., что примерно соответствует 7 м2 теплого пола. Размер упаковки из 40 пластин: 150x390x1060 мм, Объем 0,062 м3, вес 24 кг.

• Размер пластины: 1 000 × 130 × 0,5 мм.
• Диаметр трубы: 16 мм.
• Материал: оцинкованная сталь.
• Вес: 0,55 кг.
• Количество пластин в упаковке: 40 шт.
• Минимальный шаг укладки: 150 мм.

Теплораспределительная пластина для теплого пола купить

Теплораспределительные пластины для теплого пола цена — Можно узнать стоимость и купить в компании Teplodoma-msk

Исследование теплообменных пластин

Что такое теплообменные пластины и для чего они нужны?

легкий алюминий

толстый алюминий

половинное покрытие алюминием

Теплопередающие пластины используются в так называемых «системах сшивания», где пол нагревается путем размещения нагревательных трубок под полом.

Алюминиевый материал наматывается на нагревательную трубу, затем расправляется и прикрепляется к нижней стороне пола с подогревом.

Теплообменные пластины выполняют три важные функции.

1. Помогают отводить тепло от труб и распределять его по межбалочному пространству и по полу. (Теплообмен)
2. Они поддерживают пластиковую трубку теплообменника.
3. Значительно снижают потери тепла в направлении вниз (обратные потери).

Существуют разные мнения о том, сколько алюминия следует использовать, какой толщины он должен быть и нужен ли вообще алюминий.

Здесь мы предложим вам наши исследования и опыт, чтобы вы могли лучше понять наши рекомендации или составить собственное мнение.

RADIANTEC ТЩАТЕЛЬНО ИЗУЧИЛ СВОЙСТВА АЛЮМИНИЕВЫХ ПЛИТ, ЧТОБЫ ПОМОЧЬ ВАМ ПРИНЯТЬ НАИЛУЧШИЕ РЕШЕНИЯ.

Исследовательский центр Radiantec

Тщательные измерения температуры

Производительность измерения и записи

Без алюминия

Полное покрытие

Половинное покрытие

Сверхмощный алюминий

ТЕПЛОПЕРЕДАЧА – Целью вашей системы лучистого отопления будет выработка тепла в виде теплой воды (мы надеемся, эффективным образом) и передача этого тепла на ваш пол. Какой-то процесс должен отводить это тепло от труб и направлять его на нижнюю часть пола, чтобы пол мог нагревать область над ним. Алюминий — это материал, который исключительно хорошо передает тепло , но он дорог, и его использование должно быть тщательно сбалансировано по сравнению с другими методами получения того же результата, а его применение должно быть оптимизировано для обеспечения производительности и экономической эффективности.

ОТСУТСТВИЕ АЛЮМИНИЯ по сравнению с ПОЛНЫМ ПОКРЫТИЕМ АЛЮМИНИЯ – Контролируемые эксперименты показали, что , покрывающий трубку алюминиевыми пластинами средней/тонкой толщины, заставляет систему выделять примерно на 60% больше тепла при работе при той же температуре.

Если вы вообще не используете алюминий, вы должны либо поднять температуру жидкости в трубках до очень высокого уровня, либо использовать больше трубок, либо и то, и другое. Нежелательно эксплуатировать пластиковые трубки теплообменника при высоких температурах по соображениям безопасности, эффективности и срока службы.

ПОДДЕРЖКА – Алюминиевые пластины хорошо поддерживают пластиковую трубку. Плохо поддерживаемая пластиковая трубка имеет тенденцию провисать со временем, особенно при эксплуатации при высоких температурах. Трубка на фото, установленная без алюминиевых пластин, стала провисать в течение нескольких часов, даже при умеренных температурах и при поддержке фитингом каждый раз. 5 футов.

Эта трубка, установленная без алюминиевых пластин, стала провисать в течение нескольких часов

НАПРАВЛЕНИЕ ТЕПЛОВОГО ПОТОКА – Тепло, идущее в неправильном направлении, называется «ПОТЕРЯ».

Если обратные потери не контролируются должным образом, все наши другие усилия по разработке эффективной системы лучистого отопления будут напрасными. Худшая проблема, которую мы наблюдали с системами, в которых не использовались алюминиевые пластины, заключалась в том, что почти все тепло уходило вниз, а не вверх. Это распространенное заблуждение, что «тепло всегда поднимается». Это не всегда так . Это правда, что теплый воздух или теплая вода почти всегда поднимаются по отношению к более холодной жидкости из-за разницы в весе и плотности. Но лучистое тепло распространяется во всех направлениях . Те, кто скажет, что алюминиевые пластины не нужны, потому что тепло все равно пойдет вверх, ошибаются. Это правда, что эти обратные потери можно уменьшить с помощью изоляции и отражающих барьеров, но это будет стоить денег и не будет полностью удовлетворительным.

Алюминиевые теплообменные пластины обладают уникальным и обычно недооцененным свойством. Алюминий обладает так называемым «низким коэффициентом излучения». Коэффициент излучения алюминия составляет 0,05 против 0,9.5 для обычных материалов. Это означает, что когда алюминий нагрет, он излучает лучистую энергию гораздо медленнее, чем большинство других материалов (всего на 5 %).

Эти два изображения показывают, как алюминиевые пластины могут значительно повлиять на производительность системы типа «скрепка».

Изображение слева представляет собой обычную фотографию нижней стороны пола с трубами лучистого обогрева, полностью покрытыми алюминиевыми нагревательными пластинами.

Изображение справа представляет собой инфракрасную термограмму той же ситуации. Желтый и красный цвета указывают на более высокое выделение тепловой энергии, а синий указывает на более низкое выделение тепловой энергии. В этом случае все материалы имеют примерно одинаковую температуру (110°F).

Алюминиевые пластины, температура которых составляет около 110°F, излучают тепло вниз (обратные потери), как если бы они имели температуру всего 60°F. Это свойство оказывает очень положительное и, как правило, недооцененное влияние на общую производительность системы «сшивания».

ФОРМА И ТОЛЩИНА АЛЮМИНИЕВОЙ ПЛАСТИНЫ – Алюминиевые пластины теплопередачи доступны в любом количестве конфигураций, и необходимо принять решение о том, какая из них является идеальной. Алюминий дорог, и стоимость установки также важна. На этих фотографиях показаны некоторые варианты.

толстый алюминий

более легкий предварительно штампованный

плоский

более толстый алюминиевый ложе передает тепло быстрее, чем более легкий. Выдавленная канавка трубки плотно прилегает к пластиковой трубке для лучшего контакта. В целом, более толстая алюминиевая пластина большого сечения на 6% эффективнее передает тепло, чем предварительно штампованная алюминиевая пластина меньшего размера. Тем не менее, толстолистовой материал в четыре раза дороже, чем более легкий материал . Кроме того, он должен быть предварительно просверлен и привинчен к черновому полу, а общая стоимость намного выше, чем у более легкого материала. Меньший размер означает, что свойство низкой излучательной способности алюминия будет меньше.

Предварительно штампованный материал меньшей толщины достаточно экономичен, чтобы его можно было использовать более тщательно. Он достаточно толстый, чтобы обеспечить хорошую теплопередачу, и достаточно тонкий, чтобы его можно было прикрепить скобами вместо сверления и завинчивания. Толщина немного больше, чем у оклада премиум-класса, но это чистый алюминий, который подвергается процессу термообработки, который делает его более податливым (так называемый мертвый мягкий), чтобы с ним было легче работать.

Плоский материал для специального применения. Материал достаточно податлив, чтобы его можно было сгибать в нестандартные формы.

Прочная алюминиевая фольга, которую можно приобрести в супермаркете, представляет собой другую крайность. Однако на самом деле он недостаточно толстый, чтобы хорошо передавать тепло, и это немногим лучше, чем ничего.

РЕЗУЛЬТАТЫ – Наши данные показывают, что варианты вообще без алюминиевых пластин, сверхпрочные алюминиевые пластины и алюминиевая фольга, как правило, могут быть исключены . Настоящим решением будет выбор между сплошным покрытием трубки алюминиевым штоком средней/легкой толщины или прерывистым покрытием половины трубки. Мы пришли к следующим рекомендациям:

Если потери тепла вниз (обратные потери) полностью тратятся на подполье или подвал, полностью закройте трубы и хорошо изолируйте. Если потери тепла вниз полезны для другого помещения, то следует рассмотреть возможность уменьшения содержания алюминия вдвое.

Если напольное покрытие толстое или покрыто ковром, трубка должна быть полностью закрыта.

Если желательны низкие рабочие температуры, например, для систем солнечного отопления или для очень высокой эффективности, или по другим причинам, полностью закройте трубку.

Не стесняйтесь обращаться к своему техническому специалисту Radiantec, если у вас есть какие-либо вопросы или специальные области применения.

Особенности системы теплого пола с использованием металлических теплораспределительных пластин

Особенности теплораспределительной пластины

Пластины аккумулируют тепло и равномерно передают его на пол

Энергоноситель в трубах теплого пола не нуждается в нагреваться до высоких температур, по сравнению с радиаторами, благодаря использованию теплоотражающих пластин. Алюминиевые или стальные элементы просты по конструкции и не имеют ограничений по их использованию.

Изделия разных производителей отличаются по конфигурации, но общая конструкция остается одинаковой:

• желоб в форме омеги проходит от начала до конца и служит для установки водопровода;
• выступающие планки на направляющих обеспечивают жесткость и компенсируют тепловое расширение.

Теплообменные элементы размещаются в конструкции пола так, чтобы пазы совпадали. При монтаже ножовка или ножницы по металлу не используются, так как пластины имеют удобные насечки. Металл отламывается по меткам на необходимую длину и ставится в проектное положение.

Плита разделена на секции:

• 4 шт. по 115 мм;
• 2 шт. по 135 мм;
• 1 шт. 270 мм.

Если плиты уложить на деревянную основу, большая часть тепла останется в помещении.

Допускается установка термоплит непосредственно в стяжку, но тепло будет уходить на прогрев бетона. Перед установкой системы на поверхность укладывается подложка из полистирола с обращенным вниз слоем фольги.

Теплообменники эффективно работают при установке на изоляционный материал, такой как экструдированный пенополистирол или пенопласт. Это ограничивает передачу энергии на пол и нагревает верхнее напольное покрытие. Пенополистирольные плиты применяют марок ФТ 20/45 или ФТ 20/45Л, плотность пенопласта должна быть не менее 30 кг/м3. С помощью желобного ножа в утеплителе вырезаются канавки.

Сухой теплый пол для каркасного строительства

В каркасном доме пол следует укладывать по деревянным балкам перекрытий. Правильно возведенное сооружение всегда предполагает расстояние между землей и этажами, благодаря опорным сваям. В таком помещении пол необходимо утеплять и, зная простые правила, это можно сделать своими руками. Ведь холод и влажность могут стать причиной появления плесени, грибка и других болезнетворных микроорганизмов в древесных породах.

При создании сухого теплого пола в качестве подложки дополнительно рекомендуется использовать теплоизоляционный материал

Теплоизоляционные работы выполняются поэтапно:

• Лаги укладываются поверх свай , к ним прибиваются небольшие брусья, после чего возводятся перекрытия из досок;
• Сверху укладывается специальная перфорированная гидроизоляция, также между лагами можно уложить минеральную вату, керамзит, пенопласт и другие теплоизоляционные материалы, главное, чтобы они были хорошо утрамбованы;
• После этого делается дышащий слой из перфорированной мембраны для пароизоляции;
• Далее следует слой фанеры или ДСП, если планируется дальнейшая укладка плитки, ламината или другого напольного покрытия;
• Укладывается «чистовой пол».

Статья по теме: Межкомнатные арки из гипсокартона в квартире

В процессе работ нельзя забывать, что металлические сваи необходимо изолировать от бревенчатых балок с помощью рубероида. Слоистая гидроизоляция может выполняться и из пленочного материала с предварительно вырытым котлованом и сооружением подушки из разных наполнителей.

Назначение плит

Металлотермопласт применяют, если нет возможности сделать традиционную стяжку (здания с деревянными перекрытиями, стены из пеноблока и др.). Иногда высота потолков не позволяет поднять основание на толщину теплого пола. Срок сдачи объекта влияет на выбор способа укладки стяжки или сухого монтажа. Бетон набирает прочность в течение 28 дней, а система с термопластами готова к эксплуатации после окончания монтажа финишного слоя.

Теплоотражающие конструкции — альтернатива водяному полу на цементно-песчаном основании. Легкость конструкции позволяет использовать элементы на любом этаже, так как нагрузка существенно не увеличивается.

Водопроводные трубы плотно обмотаны металлом в канавке и нагревают элемент. Алюминий и сталь относятся к группе эффективных проводников тепла, поэтому передают энергию напольному покрытию. Конвекция в виде потоков и струй полностью отсутствует, поверхность прогревается равномерно. Тепло передается эффективнее, если боковые части термоплиты плотно прилегают к основанию и верхнему слою.

Как сделать теплый пол без стяжки под ламинат

Водяной теплый пол более востребован, чем электрический, так как он более доступен по своей стоимости, и, кроме того, не зависит от работы сеть. Оптимальный вариант – теплый пол под ламинат без стяжки.

В качестве утеплителей можно выбрать:

• Кабельные маты сухой укладки;
• Система подогрева пола;
• Специальная инфракрасная пленка.

Обратите внимание, что все типы утеплителей укладываются всухую. Но, поскольку ламинат не только подвергается воздействию влаги, он еще и не переносит быстрого и сильного нагрева. В связи с этим подходят системы отопления мощностью не более 130 Вт/м2.

Прежде чем приступить к устройству теплого пола без стяжки, необходимо посмотреть обучающее видео

Но какая бы система обогрева не была выбрана, базовый пирог слоев всегда остается одним и тем же:

• Это основа для изоляции;
• Изоляционный материал;
• Металлические теплораспределительные пластины;
• Трубы отопительные;
• Финишное напольное покрытие.

В этом случае в его основе может быть ГВЛ — гипсоволокнистый лист. Он экологически чистый, прочный, обладает тепло- и звукоизоляционными свойствами.

Трубы выбирают из меди или полипропилена. Полиэтиленовый вариант наиболее приемлем, так как отвечает многим важным требованиям — устойчивость к внешним воздействиям, длительность эксплуатации, доступность по цене

Технические характеристики

Размеры теплораспределительной пластины для пластиковых труб шириной 16 мм

Для расчета необходимого количества материала на квадратный метр берут 4 — 6 пластин. В ассортименте нет поворотных частей. Это связано с тем, что тепловыделение на этих участках незначительно, а цена уголка значительно удорожает систему. Трубы выкладываются по контуру «змейкой» или «улиткой».

Показатели плит для теплого пола:

• размер элемента длина 1м;
• ширина — 130 или 110 мм;
• паз делается под трубу диаметром 16 мм;
• Вес одного предмета 500 г.

Общий вес теплого пола с покрытием снижается в 5-7 раз по сравнению с вариантом на бетонном основании. Мощность системы от 50 до 200 Вт/м2, показатель варьируется в зависимости от типа отделки пола, шага установки трубы (не менее 125 мм). Теплоотражающие элементы передают до 94 — 95% тепла.

Общая характеристика теплораспределительных плит

Теплообменные плиты представляют собой металлический профиль, который используется при укладке водяного теплого пола сухим способом, без цементной стяжки. Пластины профилированы и изготовлены из высококачественного алюминия или прочной стали.

Внешний вид профиля достаточно примитивен и не имеет особенностей и ограничений. Плиты для теплого пола выпускаются разных размеров и конфигураций, но их общая структура должна соответствовать следующим показателям:

1. Паз в форме омеги. Эта ниша проходит по длине всего профиля и служит для укладки теплоносителей водяного пола.
2. Ребро жесткости. Они проходят параллельно омега-образной канавке и обеспечивают механическую безопасность пластин.

Таким образом, соблюдая совпадение пазов и ребер, собирается конструкция теплораспределительных плит для водяного теплого пола, которая помимо подложки для теплоносителей выступает отличным источником тепла для помещения.

Тепло подается в следующем порядке. Канал, плотно обернутый вокруг трубопровода, передает поступающую температуру на поверхность пластин. Металлический профиль, в свою очередь, передает поступающее тепло отделочному покрытию помещения. Таким образом, без заливки бетонной стяжки происходит равномерный прогрев напольного покрытия, от которого обогревается и само помещение.

Преимущества и недостатки

Теплый пол без стяжки монтируется и быстрее нагревается

Сухой пол имеет преимущества перед традиционной укладкой мокрой трубы. Высокая теплопроводность металла позволяет нагревать поверхность за короткое время.

Положительные стороны использования термопластов:

• количество плит и вес конструкции легко рассчитать самостоятельно, так как известен шаг и масса плит;
• система просто монтируется своими руками после составления разводки труб;
• нагрузка на части пола снижена по сравнению с мокрыми вариантами;
• Размер комнаты существенно не уменьшен по высоте.

Недостаток в том, что после выключения котла металлические пластины сразу остывают, а бетон какое-то время сохраняет тепло. Стоимость термоэлементов высока, но при мокром способе также закупаются дополнительные материалы, и увеличивается трудоемкость работ.

Преимущества и недостатки

Использование теплораспределительных плит для напольного отопления дает много практических преимуществ:

• высокий уровень производительности. Металлический профиль отличается высокой теплопроводностью, кроме того, пластинчатый модуль быстро нагревается;
• простота установки. В отличие от «мокрой» технологии с бетонной стяжкой, при укладке сухим способом не предусмотрены трудоемкие процессы: контур водопровода несложно установить в теплоотражающие подложки из профилированных модулей;
• скорость ввода в эксплуатацию. После монтажа конструкции с теплораспределительными плитами для теплого пола и тестового запуска выполняется окончательное покрытие пола и система готова к эксплуатации. В случае укладки с заливкой бетоном по нормам требуется выждать до 30 дней полного высыхания стяжки, только после этого устройство можно пускать в эксплуатацию;
• малые размеры. Теплый водяной пол на основе теплораспределительных плит востребован при обустройстве квартир с низким потолком, так как способствует уменьшению высоты конструкции пирога. Бетонная стяжка предполагает толщину 9-11 см, при использовании металлической теплоотражающей подложки этот показатель снижается в 3 раза;
• малая нагрузка. При «мокром» способе укладки создается эффект перекрытия весом более 100 кг на квадратность поверхности. Модель водяного теплого пола с распределительными плитами предусматривает нагрузку 10 кг на м2 пола. Это идеальное оборудование для обустройства деревянных домов и сооружений со слабыми несущими конструкциями.

Плиты для теплого пола имеют ряд преимуществ: высокий уровень производительности, простота монтажа
К недостаткам профильных плит для теплых водяных полов можно отнести следующие моменты:

• металлические модули быстро остывают после теплогенератора выключен. Бетонная стяжка нагревается медленно, но способна накапливать тепловой потенциал, а при отключении отопительного контура сравнительно долго сохраняет тепловую энергию;
• цена теплораспределительной плиты для водяного теплого пола отличается в большую сторону по сравнению со стоимостью бетонной стяжки.

При этом металлическая основа прогревается значительно быстрее, чем бетонное основание, в результате расход топлива снижается в среднем на 20%.

Особенности напольного монтажа водяного контура

Подложка из полистирола укладывается под напольное покрытие поверх плит

Система монтируется на деревянное или полистирольное основание с пазами для расположения выпуклых пазов термопласты. На влагоизоляционный слой укладывают ламинат, ковролин, паркет или плитку. Для гидроизоляции используется полиэтилен плотностью 200 микрон.

Полосы раскладываются с нахлестом 10 — 15 см и скрепляются между собой скотчем, периметр оформляется демпферной лентой, приклеенной к полиэтилену и стене. Если помещение с повышенным парообразованием, например ванная, дополнительно укладывается пароизоляционным слоем или выбирается материал с комбинированной защитой от влаги и пара.

Утепление выполняется 2 раза:

• по площади нахлеста до укладки утеплителя;
• на поверхность смонтированной системы труб и пластин.

В продаже есть сплошные пластины без пазов для труб, то пазы делаются самостоятельно. Использована фанера и кусок трубы диаметром 16 мм. В листе делается паз, пластина прикладывается к фанере, а паз на металлическом элементе продавливается трубой. Края термоплиты выравниваются подручными средствами.

Вместо ячеистого утеплителя можно укладывать плиты между деревянными брусками

Порядок монтажа теплого пола:

1. покрытие очищается от мусора и выравнивается шпаклевкой или наливной смесью;
2. выложен гидроизоляционный слой;
3. маты изоляционные уложены;
4. выполнены пазы и установлены теплораспределительные пластины;
5. проложены водопроводные трубы; Теплоизоляция
6. укладывается между пазами.

Второй слой гидроизоляции монтируется после проверки работоспособности системы. Производится окончательная отделка пола.

Особенности деревянных водяных теплых полов

Торт обогрева пола с использованием базальтового утеплителя и теплораспределительных плит

Устраивается в деревянном доме или жилом помещении с балочным перекрытием из природного материала. Сухой метод предполагает использование стеллажной или модульной системы штабелирования. Первый вид делается с помощью досок или брусков, а во втором используются уже готовые блоки ДВП с готовыми пазами.

Опорный слой толщиной 20 мм изготавливается из древесины, влажность которой не более 6-10%. Доски лиственных пород должны быть шириной 80 мм и длиной до 1200 мм.

Состав конструкции теплого пола под дерево:

• основа с гидроизоляционным слоем;
• доски, модули или бруски, раскладываемые по плану;
• прокладка труб с помощью пластин;
• изоляция от пара и влаги;
• Лист гипсоволокнистый толщиной 10 мм;
• напольное покрытие.

Плиты можно укладывать сплошным слоем, но в каждой из них необходимо сделать паз для выступа термоплиты. Этот способ трудоемкий и дорогой, так как древесина обрабатывается на станке и не всегда есть условия дома.

Другой вариант – доски укладываются с зазором, соответствующим по ширине и длине выпуклому пазу плиты. Площадка основания под теплый пол выравнивается по горизонтали, чтобы не нарушать ток энергоносителя.

Основа для укладки системы отопления: пенополистирольные плиты

Помимо древесных плит, основой для отопления могут служить пенополистирольные панели.

Преимущества этой технологии:

• Возможность возведения конструкции в любое время года, благодаря отсутствию повышенной влажности;
• Сокращение продолжительности работ за счет отсутствия длительного ожидания прочности бетонной стяжки, даже если она полусухая;
• Неизменная схема монтажа, достаточно простой монтаж вне зависимости от материала перекрытий.

Плиты пенополистирольные можно купить в любом строительном магазине по доступной цене

Особенностью полистирольного материала является наличие специальных пазов и шипов, позволяющих использовать его для любой конфигурации отопительного оборудования, в том числе для » змея», «улитка» и другие. Еще одним преимуществом плиты является то, что она оснащена не только пазом, но и замком, расположенным на торце, что позволяет избежать швов при укладке.

Перед проведением работ необходимо составить точную схему установки отопления. Самый распространенный вид труб в виде змейки нельзя использовать в помещениях с большой площадью, иначе тепло будет распределяться неравномерно, что грозит перепадами температур в разных частях помещения.

Когда высота этажа позволяет, помимо плит, укладывают обычный пенопласт или укладывают в основание пенофол — специальный утеплитель со специальным полимерным и фольгированным слоем, фольгой вверх. Такой способ обеспечит правильное отражение тепла в помещение, а также выступит гидро- и теплоизоляционным материалом. Внутренний шум также будет значительно поглощаться этим слоем. Иногда в качестве дополнения используют полиуретановое напыление.

Статья по теме: Плюсы и минусы новостроек

Критерии выбора теплораспределительной плиты

Эффективность теплого пола зависит от нижнего утеплителя и верхнего покрытия.

Выбор продукции заключается в изучении технических характеристик и параметров. Считается, что высокая теплопроводность металла влияет на эффективность системы. Но степень обогрева пола зависит не только от материала плиты. Высокая теплоемкость плохо сказывается на аппаратуре управления, так как скорость нагрева будет высокой.

На теплопередачу влияют:

• система компоновки и материал трубы — пластик дольше отдает энергию, чем металл;
• тип нижнего утеплителя и соблюдение технологии его монтажа;
• тип покрытия пола — керамика, ламинат, нагревается быстрее, чем на основе линолеума или ковролина.

Зазоры в полу затирают, чтобы пар не проникал в плиты — это приводит к коррозии

Ошибочно считать, что плиты горячие и не подвергаются коррозии. В процессе эксплуатации дома через отделочные покрытия к основанию и конструкции водяного пола проникают бытовые пары. Конденсат в нагретом состоянии более губителен.

Обратите внимание на наличие антикоррозийного слоя на поверхности теплоотражающей плиты — тогда можно не наносить слой гидроизоляции при укладке системы. Продавец предоставляет сертификат качества от производителя, подтверждающий надежность товара.

На выбор влияет функциональность помещения. При укладке на пенополиуретан на кухне и в ванной подойдут стальные плиты с антикоррозийным слоем. Если основание представляет собой бетонную плиту перекрытия, лучше подойдут медные или алюминиевые изделия.

Как не ошибиться с выбором

Сегодня на рынке теплораспределительные плиты представлены в широком ассортименте, все они отличаются материалом, формой, производителем и размером. Однако, прежде чем выбрать товар, было бы полезно узнать о наиболее распространенных заблуждениях, которые касаются таких изделий:

• Первое заблуждение заключается в том, что чем больше теплопроводность алюминиевой или стальной теплораспределительной плиты, тем выше КПД. Однако в реальности на КПД почти не влияет материал, из которого изготовлена ​​плита. Система теплых полов в любом случае прогревает воздух в помещении. Но многое зависит от правильно подобранного теплоизоляционного материала, который располагается под теплораспределительной плитой.
• Второе заблуждение — необходимо, чтобы изделия теплоснабжения обладали высокой теплоемкостью. Но на самом деле совершенно неважно, как плита будет аккумулировать тепло, ведь ее поверхность постоянно нагревается. Но с другой стороны, высокий уровень теплоемкости сильно влияет на скорость нагрева, что не становится плюсом для сегодняшних современных тепловых схем, оснащенных регуляторами.
• Третье заблуждение заключается в том, что изделиям не нужно создавать защиту от коррозии, ведь их поверхность всегда находится в нагретом состоянии, поэтому влага ей не страшна. Это неправда. Влага на теплоплите может появиться из-за скопления конденсата или при просачивании воды через финишное покрытие, а при высоких температурах коррозия происходит намного быстрее. Так что при выборе термоплиты также стоит задуматься о покупке влагозащитных составов или покупке материала с уже нанесенным антикоррозийным покрытием.

Теперь вы узнали, что такое теплораспределительная плита, какими преимуществами она отличается и для чего она нужна. Монтаж таких элементов для теплого пола не представляет сложности и может быть выполнен самостоятельно в короткие сроки. А вот как происходит монтаж, вы узнаете из представленного здесь видео:

Область применения

Система трубопроводов с элементами теплораспределения подходит для новых и реконструируемых зданий. Плиты быстро собираются и служат долго. Теплораспределительные конструкции не создают проблем в зданиях с ослабленным фундаментом, так как придают перекрытию незначительный вес.

Исключается грязь и пыль от применения материалов для бетонной стяжки и сокращаются трудозатраты на устройство теплого пола, поэтому сухая укладка применяется в рабочих офисах, торговых залах, мастерских и жилых домах.
